管道在线水清洗集成处理装置结构设计

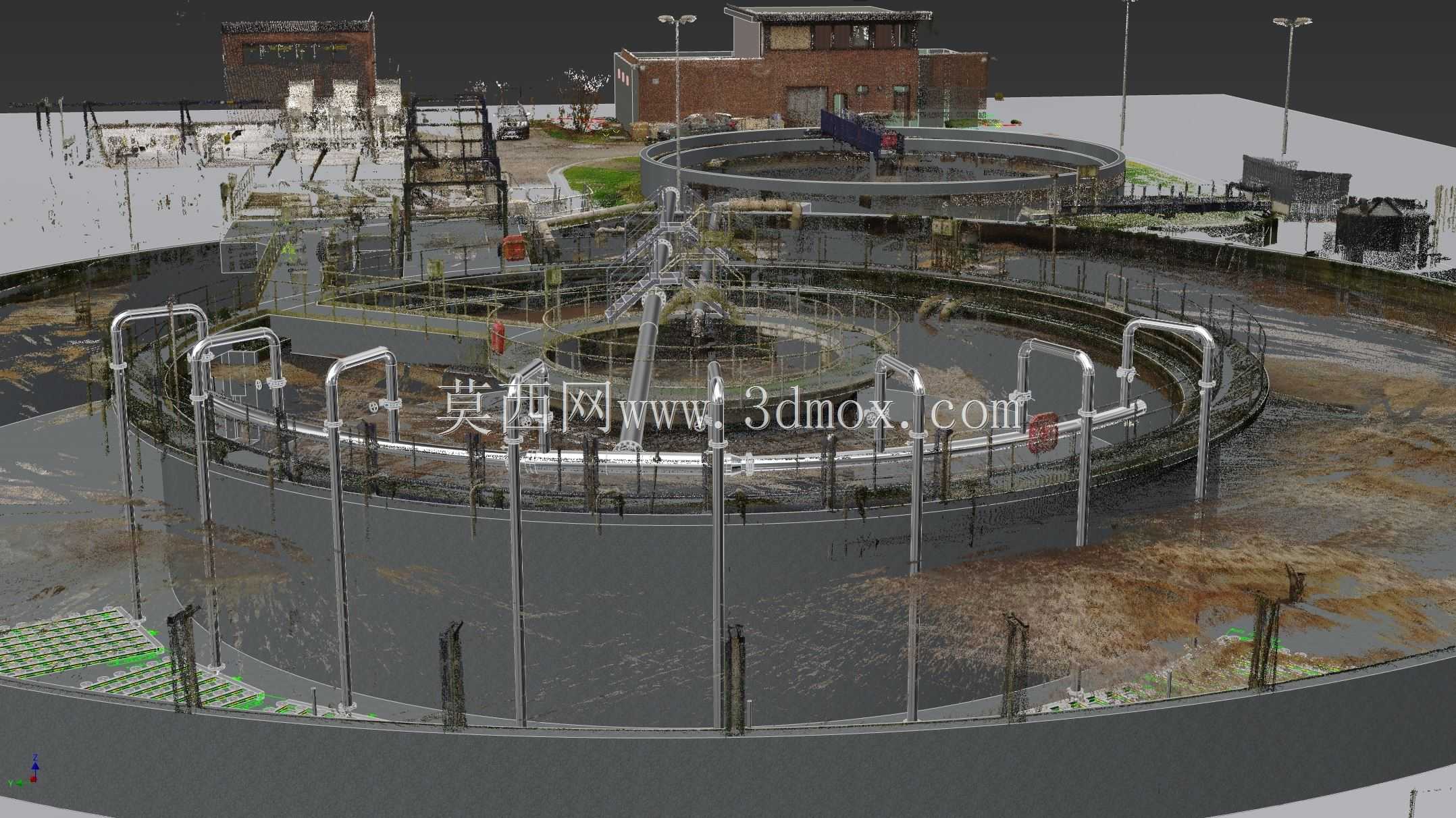

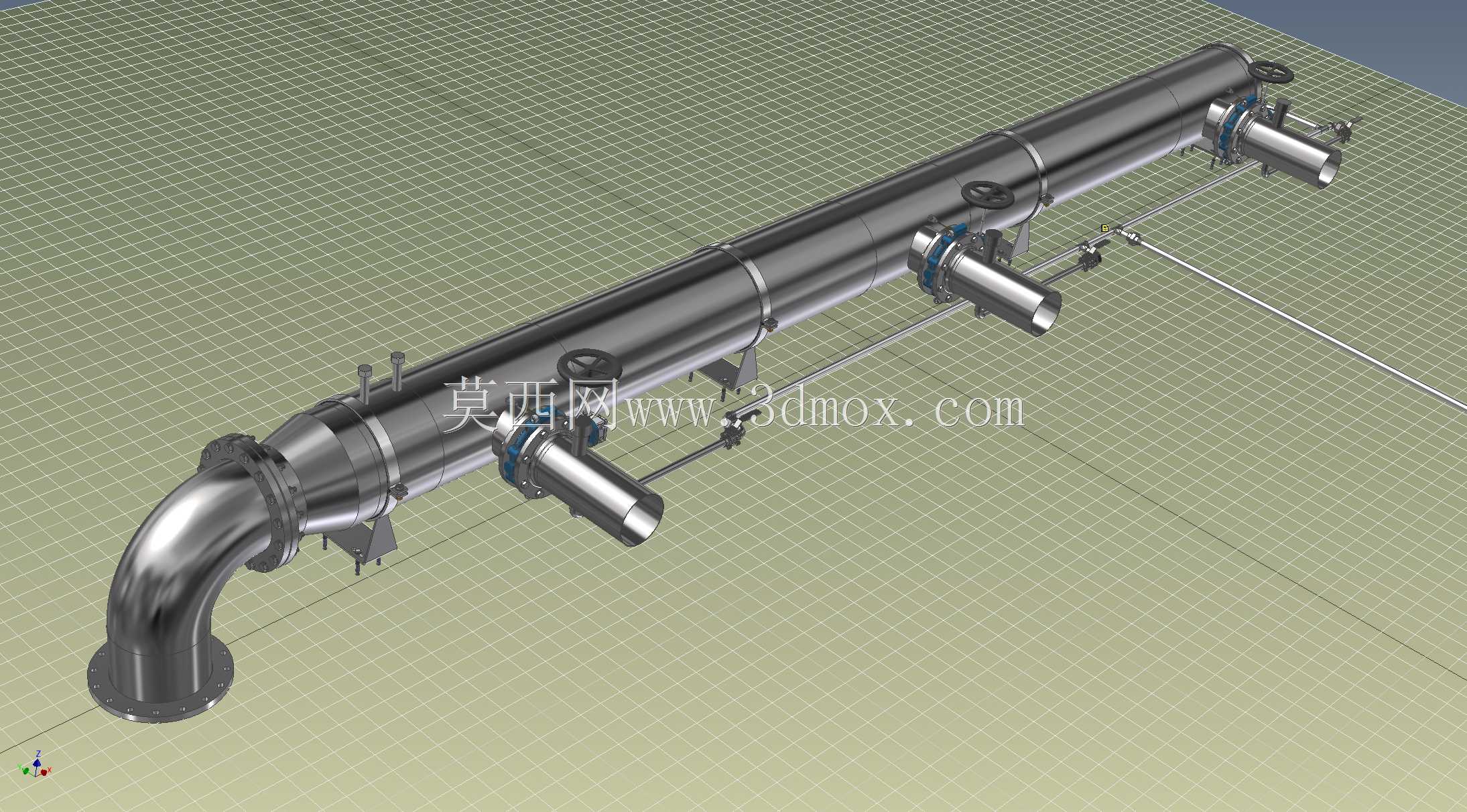

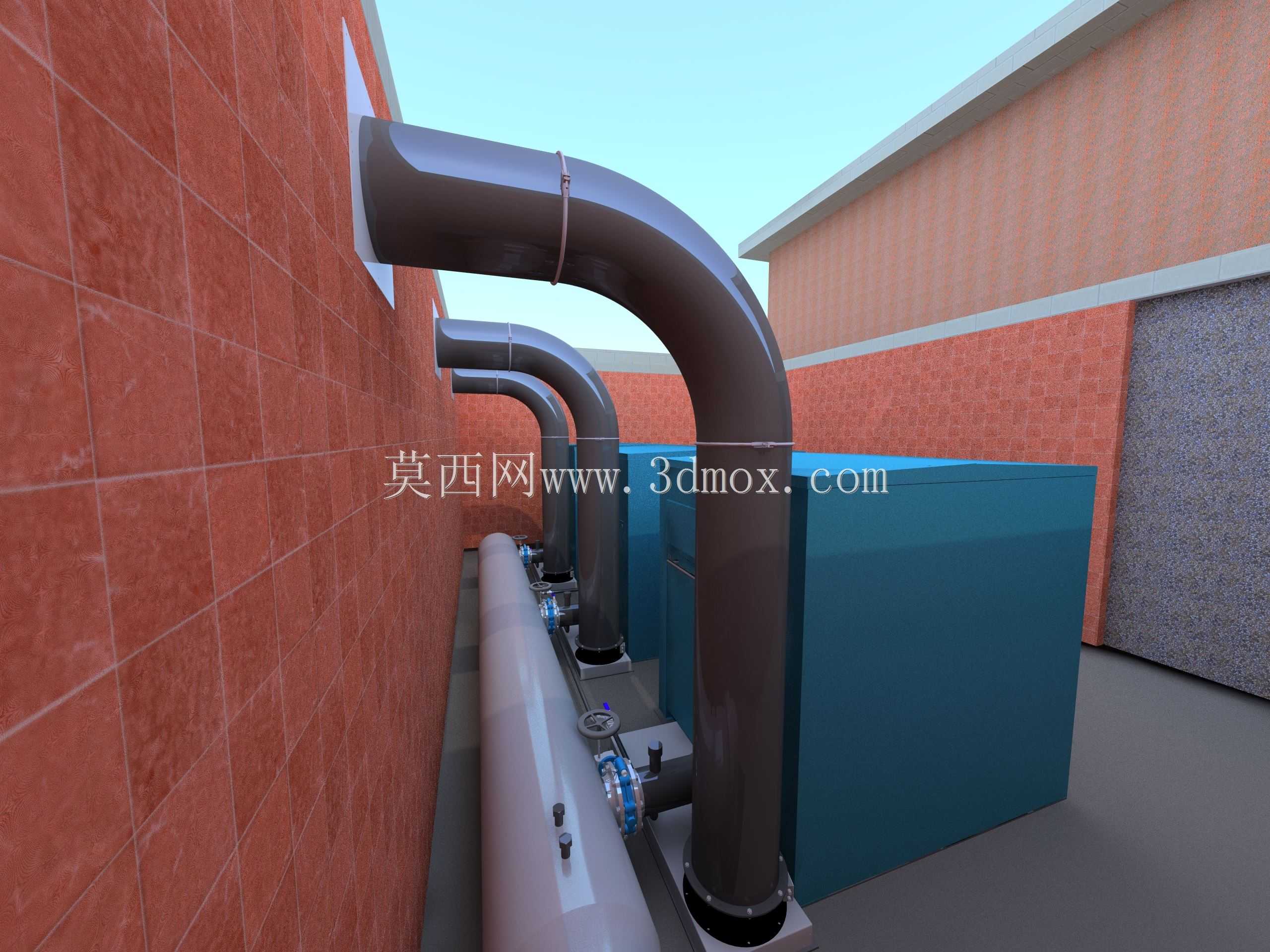

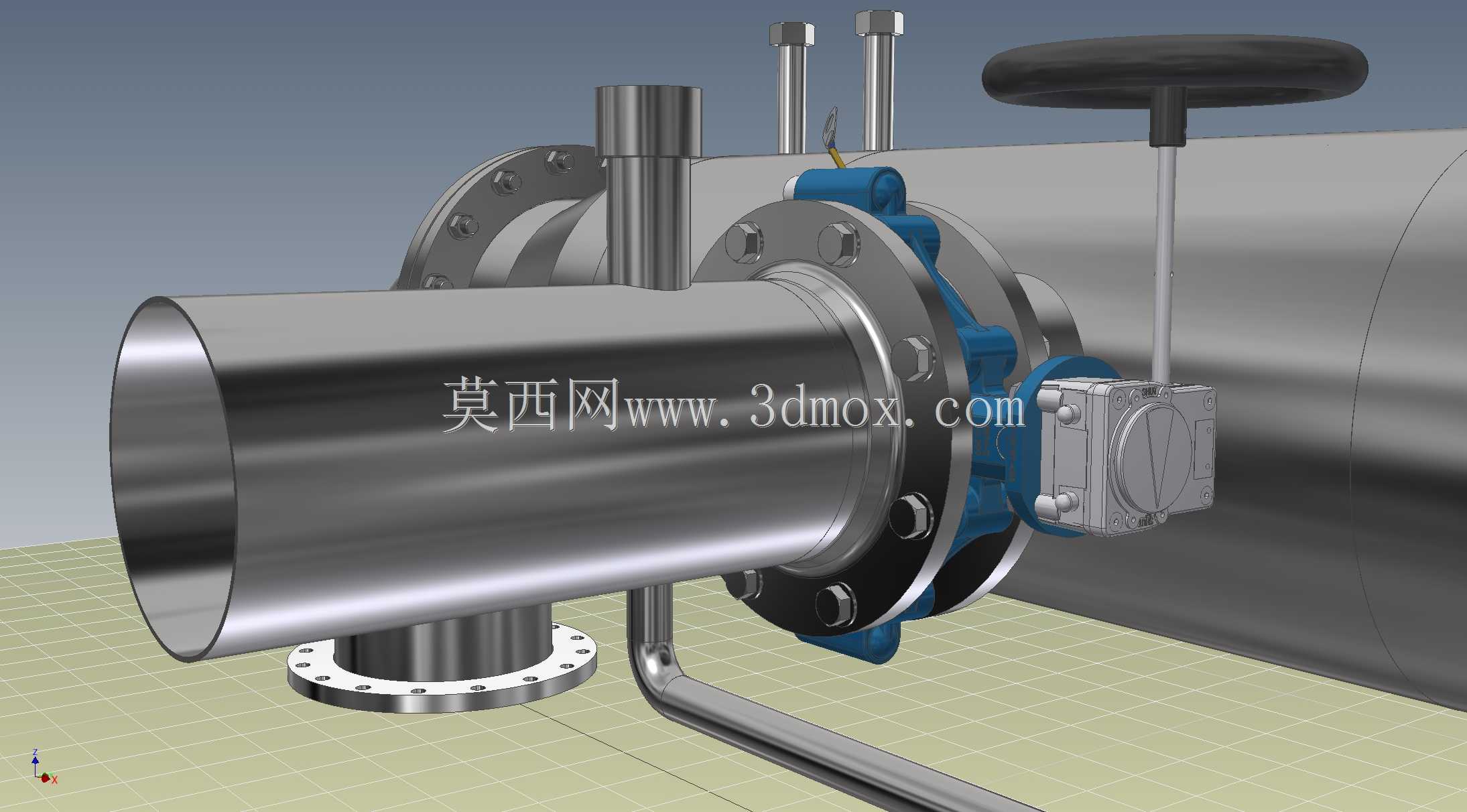

在市政供水主管网运维、工业循环水系统管路维护、制程流体输送管线的长期运行场景中，管道内壁会逐步附着生物黏泥、水垢、锈蚀产物以及输送介质残留的固体杂质，这些附着物不仅会缩窄管路有效通径、提升输送泵组的运行负载，还会造成流体二次污染，严重时甚至会堵塞后端的精密仪表、换热元件与喷淋终端，而这款管道水清洗站就是针对这类在线管路清洗需求开发的集成式处理单元，无需对原有主管路进行大规模拆解，即可完成管路的在线清洗与杂质截留作业。从结构设计逻辑来看，整个装置采用直通式主管路集成布局，主体通径与对接的工业主管道保持一致，两端采用标准凸面法兰作为连接接口，安装时直接串接在待清洗的管路段中间，不需要额外搭建复杂的旁通管路框架，装置底部预留的侧向法兰接口可对接排污管路或者反冲洗进水支路，侧面布置的手动截止阀带手轮操作机构，可在清洗作业过程中切换流体流向，控制清洗液的通断与流量大小，手轮的操作高度设置在距离安装基准面1.2米左右的区间，符合现场运维人员的站立操作人机工程要求，不需要额外搭设操作平台即可完成阀门启闭操作。装置的核心过滤与清洗单元集成在主管路的中段腔体内，蓝色密封结构件采用多螺栓紧固的法兰压装结构，密封面选用耐水耐老化的丁腈橡胶垫片，可承受1.6MPa的常规管路工作压力，螺栓的布置间距符合管路法兰的通用设计规范，后期运维拆解时不需要专用的异型工具，采用常规的开口扳手即可完成密封件的更换与内部滤元的检修作业。装置侧面安装的压差检测组件可实时监测过滤段前后的压力差值，当压差达到设定阈值时即可触发清洗流程，不需要运维人员频繁拆检判断内部堵塞情况。从安装边界维度考量，整个装置的轴向安装长度控制在同通径普通闸阀的1.8倍区间内，径向最大突出尺寸不超过主管路通径的2.5倍，对于原有管廊的安装空间兼容性较强，不管是架空敷设的工业管路、地下管井内的供水主干管，还是车间内部的循环水支管路，只要预留出对应长度的直管段即可完成安装，不需要对原有管路的支撑结构做大规模调整，装置底部的排污接口中心与主管路中心的垂直距离经过优化设计，对接排污管时不会和原有管路的支撑槽钢产生空间干涉。在实际作业过程中，正常输送工况下流体从装置的一端法兰进入，经过内部的过滤截留组件后从另一端法兰流出，流体中的固体杂质会被截留在装置的内腔储污段，不会进入后端的管路系统；当需要开展清洗作业时，关闭主管路两端的隔离阀，打开侧向的排污阀，通过手轮操作切换内部流道，可接入外接清洗水源或者利用管路自身的存水压力对内壁附着的杂质进行反冲洗，冲洗产生的污水从底部的排污接口排出，整个清洗过程不需要将装置从管路上拆解下来，单人次即可完成全部操作，大幅降低了管路清洗的作业时长与运维成本。针对水净化生产项目的应用场景，这款装置还在顶部预留了多个仪表安装接口，可根据实际需求加装压力变送器、流量传感器或者水质检测探头，实现清洗过程的参数在线监测，接口采用标准的管螺纹设计，和工业现场常用的二次仪表配件完全通用，不需要额外加工转换接头。装置的所有过流部件均采用304不锈钢材质制作，内壁做镜面抛光处理，不容易残留杂质滋生细菌，既可以应用在工业循环水、冷却水系统的管路清洗，也可以适配饮用水输送管路、净水处理制程管路的清洗作业需求，密封件的材质也可根据输送流体的特性更换为氟橡胶或者硅橡胶材质，适配弱腐蚀性流体的输送场景。在建模过程中，所有的法兰连接尺寸、螺栓孔分布、阀门操作行程都严格遵循对应的管路附件设计标准，没有出现非标异型的连接结构，设计人员在做管路系统整体布局时，可以直接将该模型导入装配体中做干涉检查，不需要重新核对安装接口尺寸，装置的重心位于主管路轴线上，安装时只需要在两端法兰位置做常规的管路支撑即可，不需要额外设置承重支架，进一步降低了现场安装的施工难度。
