壁挂式三级紧凑型净水处理装置结构设计

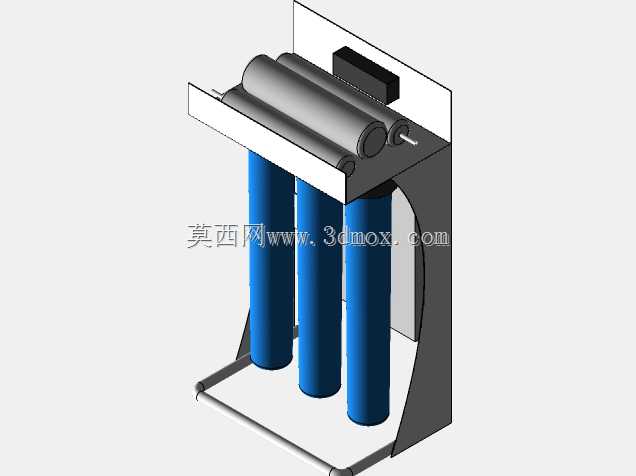

这套紧凑型净水装置的结构设计，核心瞄准小空间场景的用水净化需求，不管是小户型家用厨下安装、小型办公区饮水点布设，还是临街商铺的直饮水点位改造，都能适配局促的安装空间，不需要预留大尺寸设备的摆放位置。从实际使用场景来看，这类三级过滤结构的净水设备，主要承担市政自来水的终端净化功能，前端滤瓶依次承担不同的过滤职能：第一级通常搭载PP棉滤芯，拦截水中的泥沙、铁锈、虫卵等大颗粒悬浮杂质，避免后续滤芯被大颗粒杂质过早堵塞；第二级一般配置活性炭滤芯，吸附水中的余氯、异色异味、部分有机污染物，改善出水口感；第三级可根据使用需求选配超滤膜或者高精度PP棉滤芯，进一步截留更细小的杂质，保障出水的洁净度。顶部横置的组件为后置滤芯或者压力储水结构，在壁挂安装的状态下，不会额外占用竖向的安装空间，整体结构的重心完全贴合壁挂背板，安装后不会出现前倾下坠的隐患。

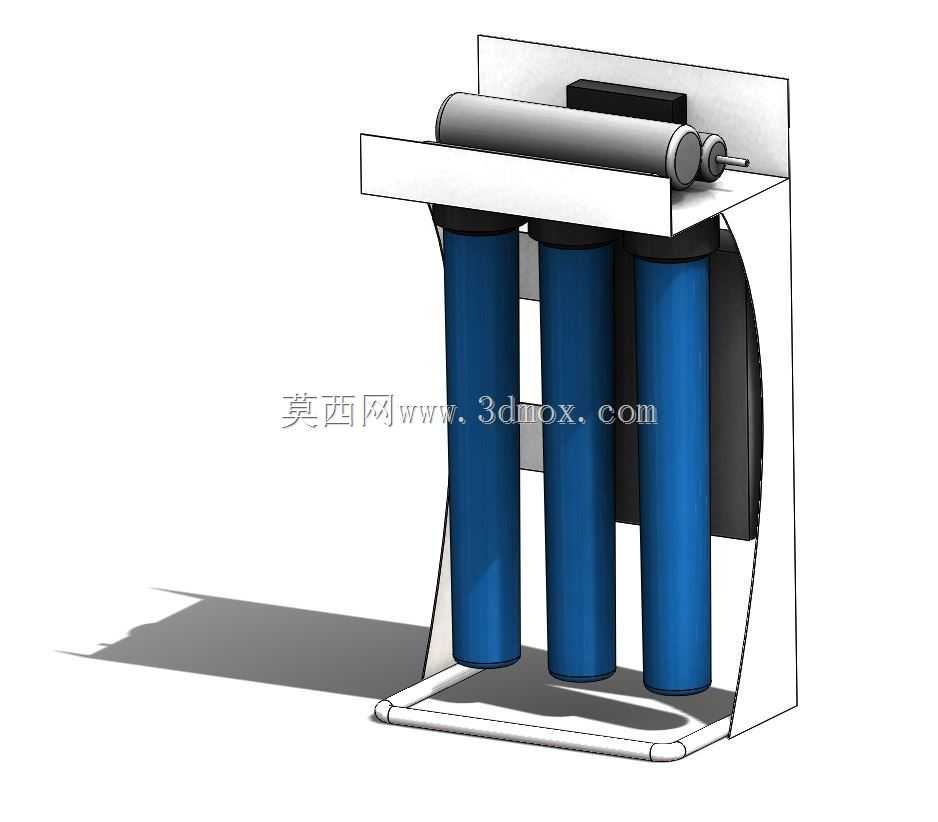

在设计思路上，整个装置采用框架式承托结构，底部的弯折金属框架承担三个立式滤瓶的全部承重，滤瓶的进水、出水水路全部集成在顶部的集成水路板内，不需要额外布设外露的连接管路，既减少了管路接头的漏水风险，也让整体外观更加整洁，没有杂乱的管线外露。背部的壁挂板采用挂装式设计，安装时只需要在墙面固定两个挂点，就能将整个设备挂装到位，后期维护更换滤芯时，不需要将整个设备从墙面拆下，只需要旋转对应位置的滤瓶就能完成滤芯更换，维护操作的空间需求非常小，哪怕是滤瓶距离墙面仅有十公分左右的间隙，也能顺利完成滤芯的拆装操作。

从安装边界的尺寸控制来看，三个立式滤瓶采用等距并排排布的布局，滤瓶之间预留了足够的手指操作空间，更换滤芯时手指可以顺利卡在滤瓶的防滑筋位置发力旋转，不会因为滤瓶间距过小出现操作卡手的问题。顶部的横置组件长度略宽于三个滤瓶的总排布宽度，两端的进出水接口设置在横置组件的侧端，连接外部进水管道和出水龙头时，管路可以顺着墙面走管，不会出现管路弯折过大影响水流量的问题。整个设备的厚度控制在二十公分以内，挂装在墙面后，突出墙面的尺寸不会影响周边橱柜门的正常开合，哪怕是厨下空间有下水管、燃气管等原有管线，也能通过调整挂装位置避开管线干涉，适配不同户型的厨下管线布局。

结构强度方面，底部的承托框架采用圆角弯折设计，没有尖锐的外露棱角，安装和维护过程中不会划伤操作人员的手部，框架的表面做了防锈涂层处理，长期在厨下潮湿环境中使用也不会出现锈蚀掉漆的问题。滤瓶和顶部水路板的连接位置采用旋转卡扣式密封结构，配合食品级橡胶密封圈，在正常供水压力下不会出现渗漏问题，同时卡扣结构的拆装扭矩经过优化，不需要借助专用扳手，徒手就能完成滤瓶的拆装，降低了普通用户的维护门槛。顶部的遮挡盖板采用卡扣式固定，不需要螺丝紧固，需要检修内部水路时，直接撬开盖板就能看到内部的水路连接结构，检修完成后对准卡扣按压就能复位，没有外露的固定螺丝，整体外观更加简洁利落。

在实际使用的功能逻辑上，水流从进水口进入设备后，依次经过三个立式滤瓶完成多级过滤，再流入顶部的横置组件做进一步的水质优化或者稳压存储，最后从出水口输送到出水龙头，整个水路的流道设计没有直角死区，不会出现长期积水滋生细菌的问题，水流在流道内的阻力经过优化，在常规市政供水压力下，出水流量可以满足日常洗菜、接水饮用的需求，不会因为流道弯折过多出现水流量衰减明显的问题。设备的整体重量控制合理，满水状态下的总重量不会超过壁挂挂点的承重上限，采用常规的膨胀螺丝固定在混凝土墙面或者实体砖墙上，完全可以承载长期使用的重量，不会出现挂点脱落的安全隐患。针对不同的安装墙面，挂装结构也预留了不同的固定孔位，不管是实心墙面还是空心砖墙，都可以选配对应的膨胀固件完成固定，适配不同的建筑墙体条件。
