家用手动柑橘榨汁器结构设计

日常鲜榨柑橘类果汁的场景中，这类手动榨汁结构的应用覆盖家庭厨房、小型饮品店操作台、户外露营便携备餐等多个场景，无需电力驱动即可完成 citrus 类水果的取汁作业，相比电动榨汁设备，它没有复杂的刀组与电机结构，清洗维护的门槛极低，也不存在电路受潮带来的安全隐患，适配橙子、柠檬、西柚等不同尺寸的芸香科柑橘属水果取汁需求。

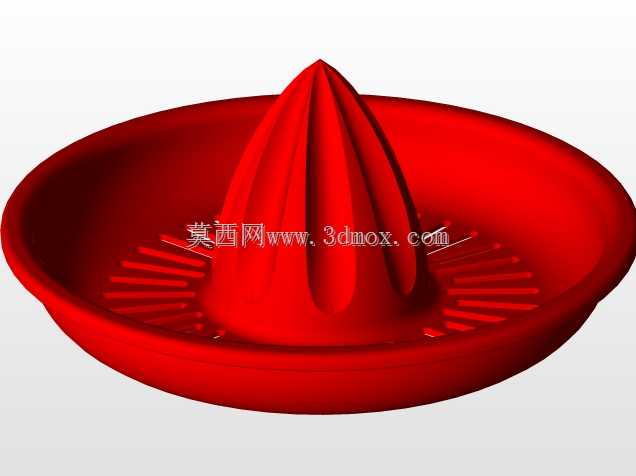

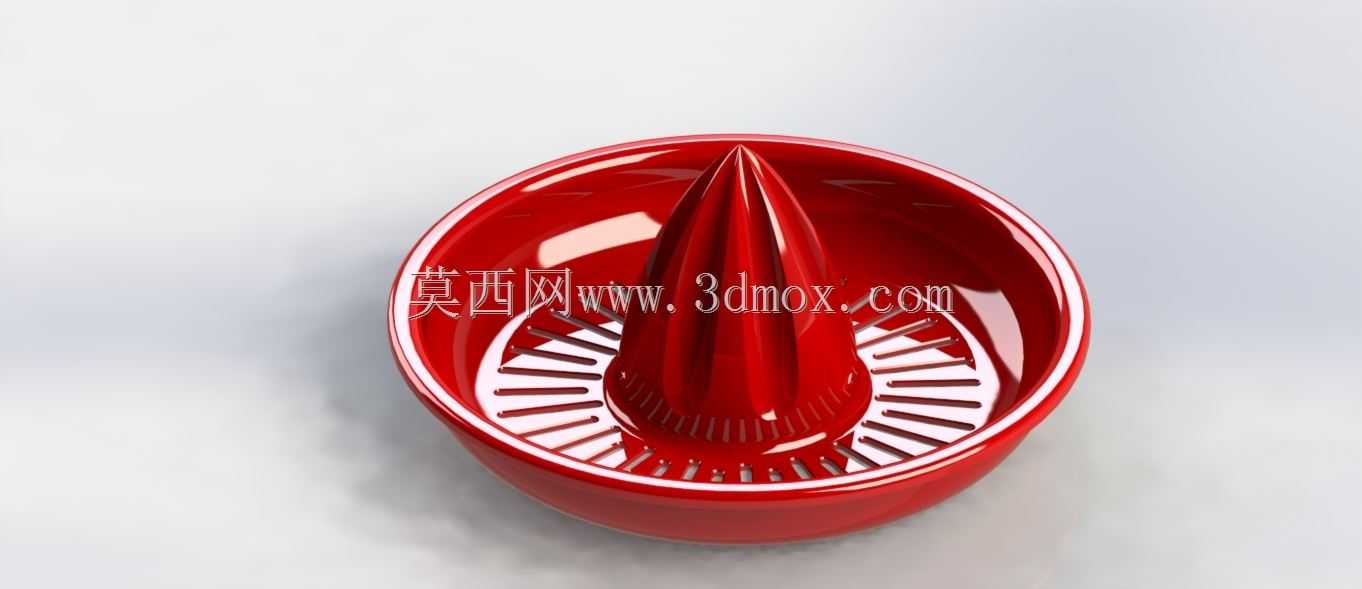

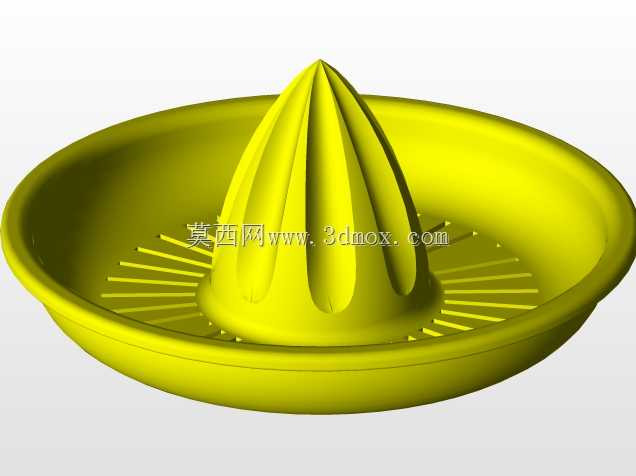

从功能实现逻辑来看，整个结构的核心是中部凸起的锥状挤汁头，锥面做了连续的棱条凸起设计，当半颗柑橘切面朝下套在锥头位置施加向下压力并旋转时，果肉囊胞会被棱条充分挤压破裂，果汁顺着锥面流到下方的集汁盘内；集汁盘靠近锥头根部的位置做了一圈放射状的沥水格栅，格栅的缝隙宽度控制在2-3mm区间，既可以让果汁顺畅通过，又能阻挡果籽、大块橘络掉入下方接汁区域，避免榨出的果汁掺杂过多影响口感的固体残渣。集汁盘的边缘做了微微向上翘起的围边，围边高度在15mm左右，可容纳单次2-3颗中等大小橙子的出汁量，避免果汁在挤压过程中从盘边溢出弄脏操作台面，围边的其中一侧预留了内凹的导流口，倾倒果汁时可以形成集中的液流，不会顺着盘壁流挂。

设计过程中首先要考虑的是操作的人机工程尺度，锥头的整体高度设置为60mm，锥面的锥度控制在1:1.2，这个角度下用户旋转果实时手腕不需要过度弯折，施力方向能顺着锥面自然传导，不会出现打滑或者施力无效的情况；锥头顶端做了R3的圆角过渡，没有尖锐棱角，避免放置果实时划伤果皮或者戳到用户手指。整个榨汁器的最大外沿直径控制在140mm，放置在常规家用厨房台面上不会占用过多操作空间，底部做了一圈宽度8mm的环形防滑接触面，可搭配硅胶防滑垫使用，挤压旋转过程中整个结构不会跟着手部施力发生移位，不需要额外用手扶住盘体固定。

结构的壁厚设计上，整体采用等壁厚思路，壁厚均匀控制在2.5mm，既保证了挤压过程中结构的刚性，不会因为用户施力过大出现盘体变形、锥头歪斜的问题，也不会因为壁厚过大导致成型过程中出现缩痕、应力集中等缺陷。沥水格栅的筋条厚度设置为1.5mm，筋条之间的间距均匀一致，每根筋条的顶部都做了R0.5的圆角，不会割伤接触的果肉或者清洁时的抹布纤维。从安装边界来看，整个结构为一体化成型设计，没有额外的装配零件，不存在零件松脱、装配间隙藏污纳垢的问题，使用后直接放在水流下冲洗即可完成清洁，也可以放入家用洗碗机的上层碗架进行清洗，耐受日常食品接触场景的温度变化，不会因为接触热水、果汁酸性物质出现材质析出或者变形的问题。

在实际使用场景里，这种结构的榨汁效率并不低于小型电动榨汁设备，单颗中等大小的橙子只需要10秒左右即可完成挤汁，出汁率可以达到40%以上，因为没有高速旋转的刀组打碎果籽和果皮白瓤，榨出的果汁不会带有明显的苦涩味，口感更接近鲜果本身的风味。针对不同尺寸的水果，锥面从顶端到底部的直径渐变范围覆盖20mm到80mm，小到直径40mm左右的青柠檬，大到直径80mm的普通脐橙，都可以稳定贴合在锥面上完成挤压，不需要额外更换适配头。集汁盘的底部做了内凹的避让空间，高度为10mm，可以直接卡在常规口径的玻璃杯杯口上，挤压出来的果汁可以直接顺着导流口流入杯中，不需要额外的接汁容器中转，减少了清洁的容器数量，也避免了果汁转移过程中的洒漏问题。
