法兰式矩形安装阀块基座结构件

该结构件属于流体控制回路中的安装承载类零件，主要应用在中小型液压站、气动控制模组的阀组集成区域，作为板式安装阀、小型流体控制元件的承载基座使用，可直接通过周边的安装孔固定在设备机架、阀组安装面板或者集成油路块的端面上，为上方搭载的控制元件提供稳定的安装基准与定位支撑，同时零件中部的环形凸台可作为流体通道的对接定位结构，配合密封件实现介质通路的密封衔接，避免流体泄漏。从实际使用场景来看，这类零件常见于非标自动化设备的气路控制单元、小型加工设备的润滑回路分配端，也可用于实验台架的流体测试模组中，替代定制加工的一体式阀块，降低小批量设备的加工成本，缩短装配调试周期。

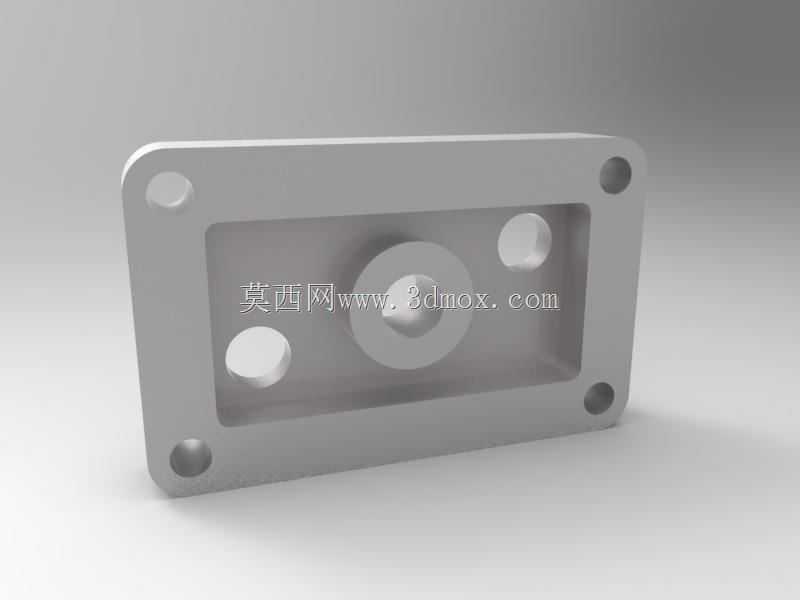

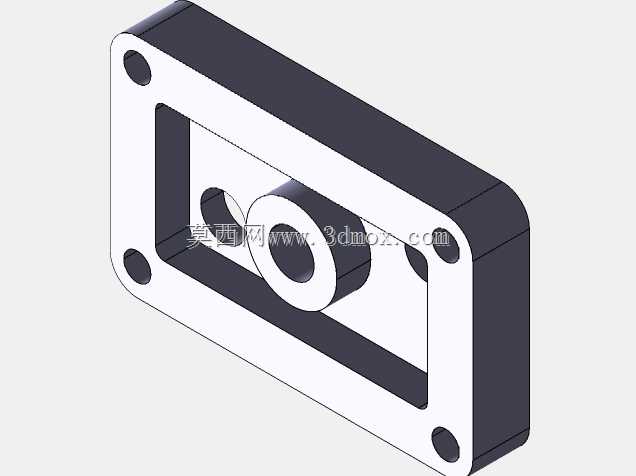

设计层面上，该零件整体采用矩形法兰式布局，外轮廓为带圆角的矩形结构，六个安装沉孔均匀分布在法兰边缘位置，沉孔深度可完全容纳内六角螺栓的头部，安装后螺栓头部不突出零件表面，避免与周边其他零部件产生干涉，同时沉孔的同轴度公差控制在0.1mm以内，保证螺栓穿装时不会出现卡滞，安装后法兰面与安装基面的贴合度可达到90%以上，减少密封失效的风险。零件中部的内凹型腔为减重与避让结构，在保证整体结构刚性的前提下，去除了非承载区域的多余材料，相比实心结构重量降低约40%，同时内凹的空间可容纳阀件底部的突出对接结构，避免安装时出现顶靠问题，型腔内部的环形凸台为核心对接部位，凸台的外圆与内孔均设置了倒角，既方便装配时密封件的导入，也可去除加工后的毛刺，避免装配时划伤密封件导致泄漏。凸台旁侧的两个通孔为辅助流道或者定位销孔，可根据实际搭载的元件类型选择作为介质通路或者定位销安装位，适配不同规格的板式安装阀件，提升零件的通用适配性。

加工工艺层面，该零件的所有轮廓、型腔、孔位均可通过三轴铣削设备完成加工，外形轮廓采用立铣刀分层铣削成型，法兰面与型腔底面的平面度控制在0.05mm以内，保证安装时的贴合精度；安装沉孔采用钻铣复合加工，先钻底孔再铣削沉孔台阶，保证沉孔与底孔的同轴度；中部环形凸台的内孔采用铰削工艺加工，内孔表面粗糙度达到Ra1.6，满足密封配合的要求。所有棱边均设置了C0.5的倒角，既可以去除加工毛刺，也能避免装配、搬运过程中锐边划伤操作人员。零件的壁厚设计经过刚性校核，法兰边缘厚度、型腔侧壁厚度、凸台高度均满足1.5倍安全系数要求，在1MPa的流体压力工况下不会出现变形，安装后搭载重量不超过5kg的阀件时，整体形变量小于0.02mm，不会影响阀件的动作精度。

安装边界方面，该零件的外轮廓长宽尺寸适配常规的10通径单联阀安装尺寸，安装孔的孔距符合通用的板式安装阀组孔位标准，可直接替换同规格的标准安装基座，不需要额外修改安装面板的孔位；零件总高度较低，安装后整体占用空间小，适合在布局紧凑的控制模组中使用，法兰背面为精加工平面，不需要额外加装调整垫片即可实现与安装基面的紧密贴合，减少装配时的调整工作量。型腔内部的空间预留了足够的密封件安装位置，可适配O型圈、平垫片等多种密封形式，根据不同的介质压力选择对应的密封件即可满足使用要求，不需要对零件本身进行二次加工。在实际装配过程中，该零件可先通过两个对角的安装孔进行预定位，调整位置后再锁紧全部螺栓，螺栓锁紧扭矩按照8.8级内六角螺栓的标准扭矩执行，避免锁紧力过大导致零件变形，或者锁紧力不足导致密封失效。
