带花键连接结构的通风盘式制动组件

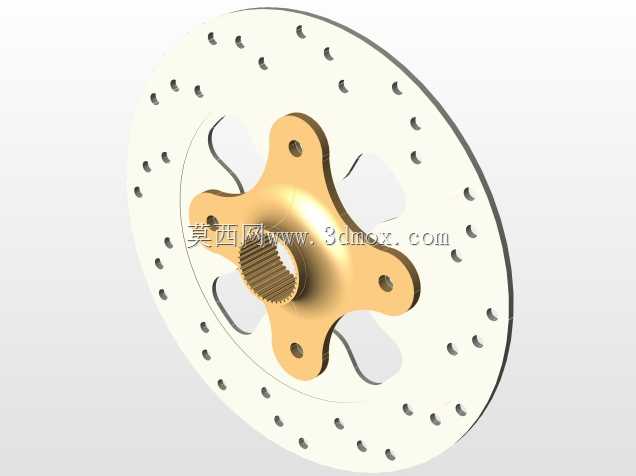

在两轮机动车、全地形车以及小型非道路工程车辆的行走制动系统中，盘式制动结构的应用占比正逐年提升，这类结构相比传统鼓式制动，散热效率更高，连续制动工况下的热衰退幅度更小，能更好适配复杂路况下的频繁制动需求。本次呈现的制动组件，核心由带散热孔的制动盘本体、中心花键连接毂两部分构成，两者通过周向均布的M8螺栓完成锁紧固定，安装逻辑清晰，后期维护更换制动盘时无需拆卸中心花键毂，可大幅降低维保环节的工时消耗。从实际使用场景来看，这类制动盘多匹配浮动式制动卡钳，卡钳的摩擦片从两侧夹紧制动盘盘面，通过摩擦力将行走系统的动能转化为热能散出，实现车辆的减速与驻车动作。盘面采用圆周阵列排布的月牙形散热通孔，并非单纯的减重设计，车辆行驶过程中，气流可顺着通孔快速穿过制动盘内部，带走摩擦产生的热量，避免长时间制动后盘面温度过高导致摩擦系数下降，同时这些通孔还能在雨天行驶时快速排开盘面水膜，减少湿滑路面下的制动距离衰减。中心的花键连接毂采用五辐星形结构，辐条之间预留了足够的镂空空间，既可以降低整体转动惯量，减少行走系统的动力损耗，也能为制动盘的热膨胀预留形变空间，避免高温下制动盘与连接毂之间因热胀冷缩产生内应力，导致盘面翘曲变形。花键毂中心采用内花键结构，与行走轮轴的外花键直接配合，可传递更大的制动扭矩，相比平键连接，花键配合的对中性更好，高速转动时的动平衡表现更优，能减少制动过程中的方向盘抖动或车轮摆振问题。安装边界方面，设计时需注意中心花键的配合公差，通常采用间隙配合保证装配顺畅，同时花键部位需涂抹耐高温润滑脂，避免长期使用后出现锈蚀卡滞，导致后期拆卸困难。周向用于固定制动盘与花键毂的M8螺栓，需采用8.8级及以上强度等级的紧固件，安装时需按对角顺序分次拧紧，拧紧力矩需控制在22-25N·m区间，避免单颗螺栓受力过大导致断裂，或拧紧力矩不足导致制动盘运转时出现窜动。制动盘的盘面平面度需控制在0.05mm以内，盘面与轮轴轴线的垂直度公差不超过0.03mm，否则会出现制动拖滞、摩擦片偏磨的问题，影响制动效果与摩擦片使用寿命。从结构设计思路来看，这款制动组件没有采用一体式制动盘结构，而是将摩擦工作面与动力连接部分拆分设计，一方面是因为制动盘盘面属于易损件，磨损到极限厚度后可单独更换，无需更换加工精度更高、成本更高的花键毂，能降低用户的后期使用成本；另一方面，分体式结构可根据不同车型的轮轴花键参数，快速更换适配的花键毂，无需重新开模生产整个制动盘，可缩短同系列不同配置车型的开发周期。在实际选型匹配时，需注意制动盘的有效摩擦半径需与卡钳的安装位置匹配，保证卡钳摩擦片的工作面完全落在制动盘的摩擦环带内，避免出现摩擦片偏磨或制动扭矩不足的问题；同时散热孔的排布位置需避开卡钳摩擦片的工作区域，防止摩擦片表面被散热孔边缘刮削，出现异常磨损。另外，花键毂的五辐结构在设计时经过了受力仿真校核，在最大制动扭矩工况下，辐条根部的应力集中系数控制在安全范围内，不会出现辐条断裂的失效问题，辐条与制动盘连接的安装孔处设计了沉台结构，螺栓拧紧后头部完全沉入沉台内，不会突出盘面干涉卡钳的正常运动。
