带旋转箭头标识的压井操作按钮盖

在油气开采井口的压井作业场景中，这类带旋转操作标识的按钮盖是井口控制操作台的关键外露操作部件，主要配套在压井管汇的控制阀门操作端、井口防喷器的远程控制按钮组上，日常承担操作端防护、操作动作指引、误触防护的核心作用。现场作业时，操作人员需要佩戴厚重的防油劳保手套完成操作，这类部件的设计首先要适配带手套操作的触感需求，顶面的旋转箭头标识采用模内一体成型的凸起结构，不是后期印刷的标识，即便长期接触油污、经受井场的风吹日晒与高压水枪冲洗，标识也不会出现脱落、模糊的问题，能在应急压井作业的紧张工况下，让操作人员快速识别旋转操作方向，避免误操作引发的作业风险。

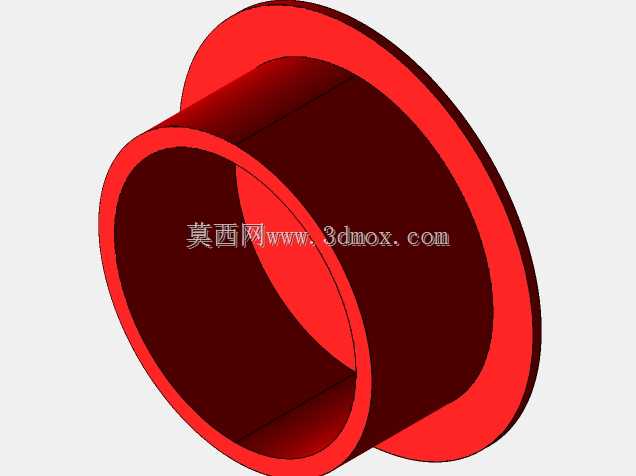

从结构设计逻辑来看，这个部件采用下窄上宽的阶梯轴式结构，下部的柱段是安装配合段，和控制按钮的基座内孔采用小间隙过渡配合，配合面的公差控制在H7/h6区间，安装后不会出现径向晃动，同时柱段的端部设计有一圈微小的倒扣卡合结构，按压装入基座后能实现轴向限位，即便设备在运输过程中产生持续振动，或者日常操作时反复施加旋转、按压力度，按钮盖也不会从基座上松脱掉落。上部的盖体直径比下部安装柱段大12mm左右，这个尺寸差一方面形成了一圈限位凸缘，安装到位后凸缘下表面和基座端面贴合，能避免灰尘、井场的原油、泥浆渗入按钮内部造成触点卡滞、接触不良的问题，另一方面更大的顶面直径能给操作人员提供足够的操作接触面积，戴厚手套操作时也能稳稳施力，不会出现打滑的情况。

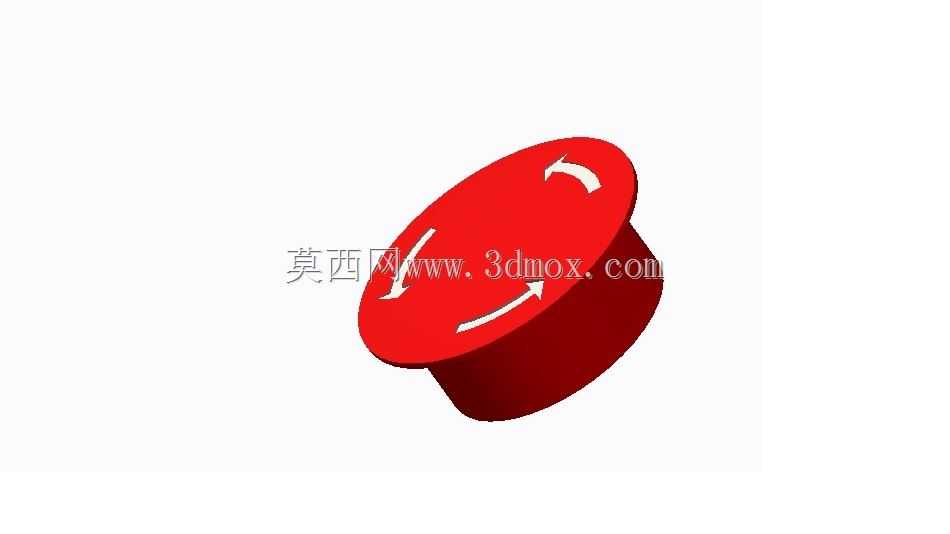

外形细节上，盖体的所有棱边都做了R1.5的圆角倒钝处理，没有尖锐的棱角，一方面是避免操作人员在快速操作时被棱角刮破劳保手套甚至划伤手部，另一方面也能减少部件在磕碰时出现应力崩缺的概率，毕竟井场作业环境复杂，工具碰撞、设备搬运时的剐蹭都很常见，圆角结构能大幅提升部件的抗冲击能力。顶面的三个弧形旋转箭头沿圆周均匀分布，箭头的走向对应按钮的解锁、锁止操作方向，顺时针旋转对应压井通路的开启锁止，逆时针旋转对应操作复位，箭头的凸起高度为0.8mm，戴手套触摸时能清晰感知到箭头的指向，即便在夜间作业、照明条件不足的情况下，操作人员也能通过触感判断操作方向，不需要额外俯身查看标识。

从安装边界来看，这个按钮盖的总高度控制在18mm，上部盖体的直径为32mm，安装后突出操作台面板的高度为12mm，这个突出高度既不会因为过高容易被过往的工具、管线勾挂造成误触发，也不会因为过低导致戴手套操作时难以施力。部件的材质选用耐油改性ABS工程塑料，具备良好的耐候性，能适应-30℃到60℃的井场环境温度，不会因为冬季低温出现脆裂，也不会因为夏季露天暴晒出现材质软化变形。在实际的井口操作台布局中，这类按钮盖通常和多个不同功能的控制按钮成排布置，统一的红色外观也符合工业安全色的规范，红色对应紧急操作、高压通路控制的功能属性，能让操作人员在多按钮阵列中快速定位到压井操作的对应控件，缩短应急操作的反应时间。

在建模过程中，这类部件需要重点关注配合面的尺寸精度，尤其是下部安装柱的直径公差、倒扣结构的尺寸，要和标准控制按钮的安装槽尺寸完全匹配，避免出现安装后过松或者装不进去的问题；同时顶面的箭头标识要做拔模斜度处理，斜度控制在1.5°，方便后续注塑生产时的模具脱模，不会出现标识部位的缺料、毛边问题。另外盖体的壁厚设计为均匀的2.5mm，避免注塑过程中因为壁厚不均出现缩痕、气泡等缺陷，保证部件的结构强度，在承受150N的按压力度时不会出现开裂、变形的情况。
