车辆液压盘式制动系统整体结构设计

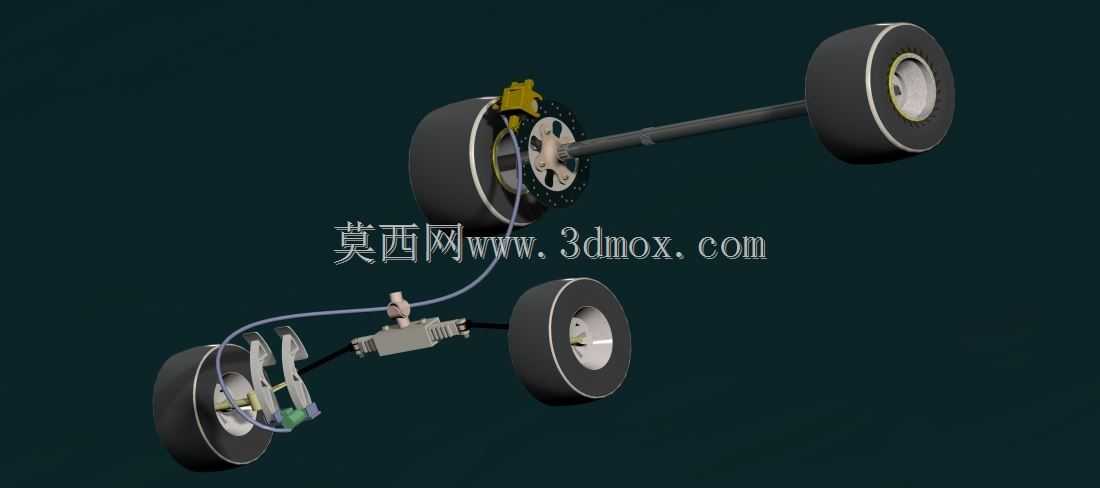

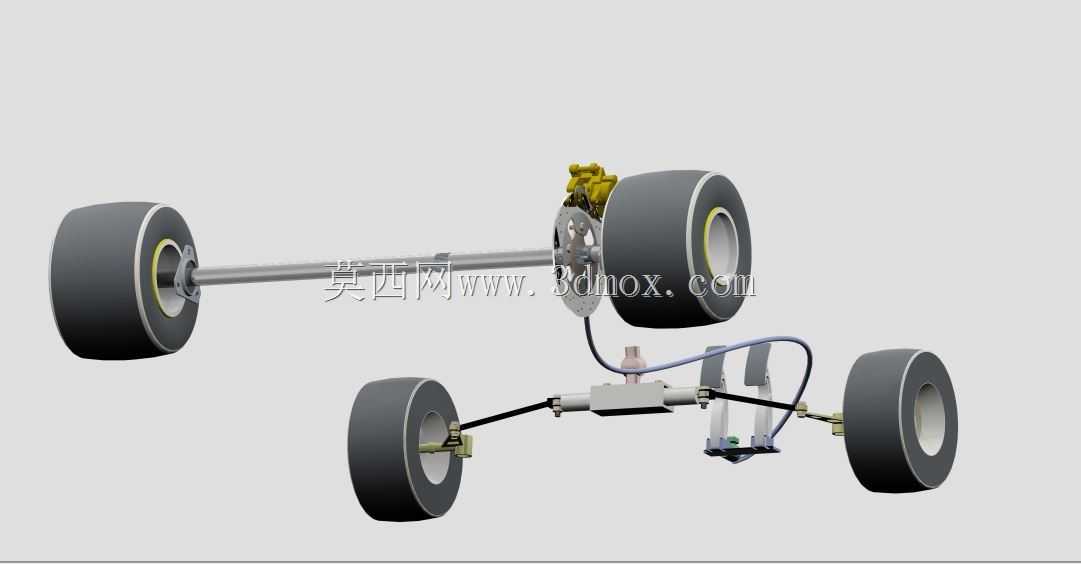

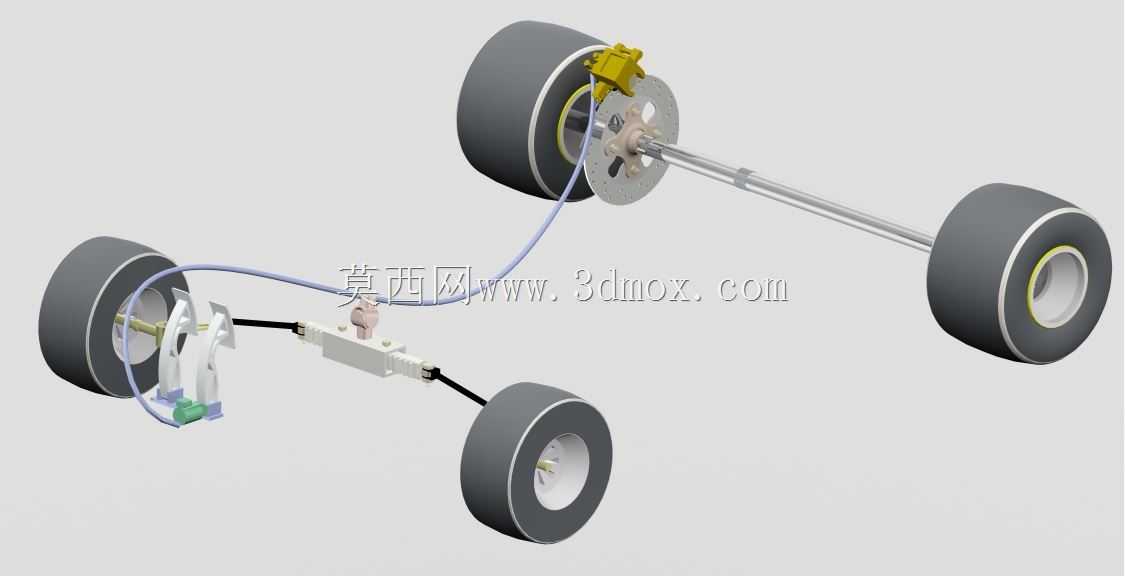

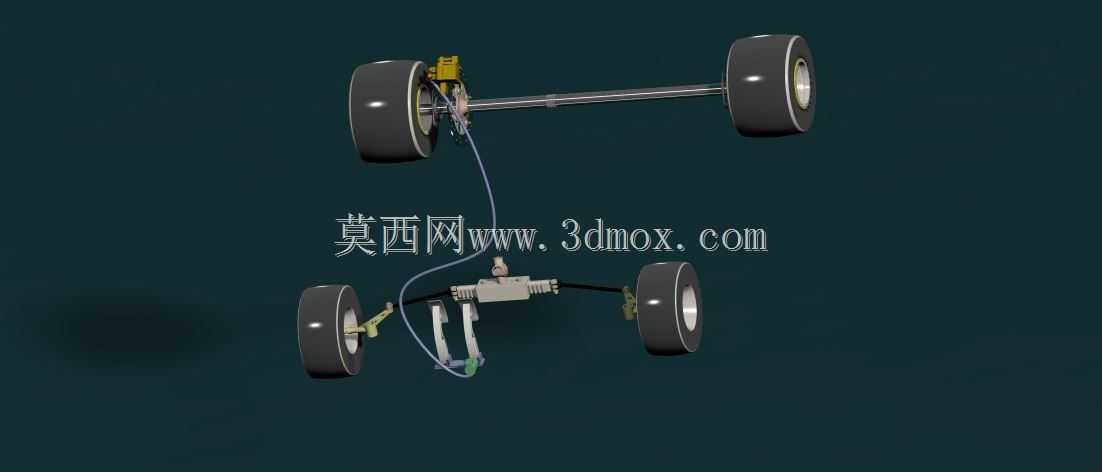

这套制动系统结构覆盖乘用车辆前后桥全部制动回路，从实际装车场景来看，可适配整备质量1.2-1.8吨的前置后驱车型，日常行驶中承担行车制动、应急减速的核心功能，整套结构的制动力分配逻辑遵循前桥制动力占比65%-70%、后桥占比30%-35%的常规设计原则，避免制动过程中出现后轮先抱死的侧滑风险。从结构布局来看，前桥两侧采用大尺寸通风制动盘搭配双活塞浮动卡钳，制动盘有效摩擦半径达到140mm，卡钳安装位采用径向双螺栓固定，螺栓孔中心距为132mm，安装面与转向节的贴合平面度要求控制在0.05mm以内，避免卡钳安装偏斜导致的制动偏磨、踏板抖动问题；后桥采用实心制动盘搭配单活塞浮动卡钳，制动盘有效摩擦半径为122mm，卡钳安装螺栓孔中心距为110mm，适配后桥整体式驱动桥的安装法兰接口。整套制动管路采用双回路交叉布置，即左前卡钳与右后卡钳共用一条液压回路，右前卡钳与左后卡钳共用另一条液压回路，单条回路出现泄漏故障时，剩余回路仍能提供50%以上的额定制动力，满足行车安全的冗余设计要求。制动总泵采用串联式双腔结构，与真空助力器同轴布置，总泵活塞直径为22.23mm，助力器有效膜片直径为9英寸，可在踏板输入力150N的工况下，提供8-9倍的助力比，将回路液压提升至8-10MPa，满足常规制动的压力需求。从建模细节来看，所有卡钳的活塞回位橡胶圈、制动盘的通风散热筋、管路的固定卡扣、制动片的磨损预警片结构都做了完整还原，没有做过度简化，在做整车装配干涉检查时，可以直接调用这套结构验证轮辋内部的安装间隙：前桥卡钳与16寸轮辋的径向间隙预留12mm，周向转动间隙预留8mm，避免车轮跳动过程中出现磕碰；后桥卡钳与轮辋的径向间隙预留10mm，满足悬架跳动行程内的安全边界。设计过程中特意将制动管路的走向沿车架纵梁内侧布置，管路与车身钣金的最小间隙控制在15mm以上，避开排气系统的高温辐射区域，同时每隔300mm设置一个管路固定卡扣，避免车辆行驶过程中管路振动产生的疲劳磨损。制动片的摩擦材料面积前片为单块52平方厘米，后片为单块38平方厘米，按照摩擦系数0.38计算，额定工况下前桥单轮制动力矩可达到3200N·m，后桥单轮制动力矩可达到2100N·m，匹配对应车型的轮胎滚动半径，可实现100km/h初速度下制动距离小于42米的性能指标。整套结构的安装基准以车桥的中心轴线为定位基准，制动盘的端面跳动量设计值控制在0.03mm以内，卡钳支架的安装面与制动盘中心面的对称度公差为0.1mm，保证制动片与制动盘的接触面积达到90%以上，减少制动过程中的异响与偏磨问题。另外，这套结构预留了ABS轮速传感器的安装位，传感器与齿圈的间隙设计值为0.3-1.0mm，可直接匹配常规的防抱死制动系统加装需求，不需要额外修改卡钳或转向节的安装结构。
