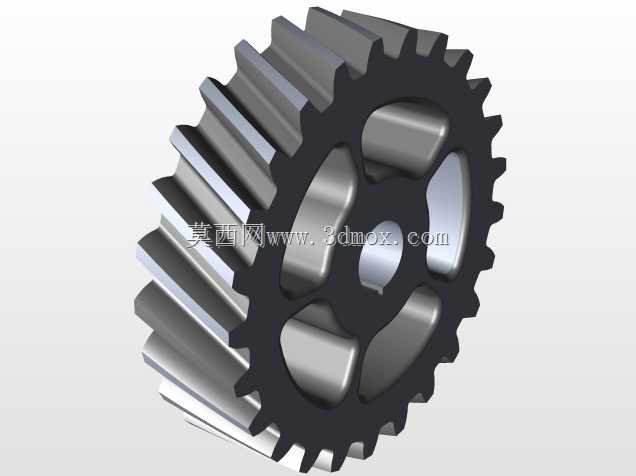

工业传动用带减重辐板斜齿圆柱齿轮

在各类需要平稳动力传递的工业传动场景中，斜齿圆柱齿轮始终是核心的传动部件，相较于直齿圆柱齿轮，斜齿轮的轮齿沿螺旋线方向排布，啮合过程中轮齿是逐步进入接触再逐步脱离啮合，不会出现直齿轮啮合时的整齿冲击，传动平稳性更强，运行噪音更低，同时重合度更大，单齿承受的载荷更小，承载能力比同参数直齿圆柱齿轮高出不少，因此在中高速、重载的传动工况下应用极为广泛。这款斜齿轮采用辐板式结构设计，轮缘与中心轮毂之间通过三块均匀分布的辐板连接，辐板之间预留了大面积的镂空区域，在保证轮体整体结构强度、满足扭矩传递刚度要求的前提下，大幅降低了齿轮自身的重量，减少了传动系统转动惯量，既可以降低设备启动、变速过程中的动力损耗，也能减少支撑轴承的径向载荷，延长轴承的使用寿命。从结构细节来看，齿轮中心设置了标准的圆柱安装孔，用于与传动轴进行配合安装，孔位与轮毂的同轴度在设计时做了严格控制，避免装配后出现径向跳动，影响传动精度。轮齿部分的齿向螺旋角经过合理匹配，能够适配同模数的配对斜齿轮完成啮合传动，齿面的轮廓参数按照渐开线齿形设计，保证啮合过程中传动比恒定，不会出现转速波动。在实际应用场景中，这类斜齿轮可以直接用于二级减速器的中间传动级，也可以作为机床主轴箱、自动化输送设备驱动端、农业机械传动箱内的动力传递部件，安装时需要注意配对齿轮的螺旋角旋向相反，保证啮合时轴向力能够相互抵消，或者在支撑端配置对应的推力轴承承受轴向载荷。设计这类斜齿轮的三维模型时，首先需要确定核心传动参数，包括模数、齿数、压力角、螺旋角、齿宽，再根据传递扭矩的大小计算轮缘厚度、轮毂长度与直径、辐板厚度，确保各个部位的应力在材料许用范围内，避免运行过程中出现轮齿折断、辐板变形等失效问题。外形尺寸方面，齿顶圆直径根据齿数与模数计算确定，轮毂直径通常取安装轴径的1.5到2倍，轮毂长度略大于齿宽，保证与轴的配合长度足够，传递扭矩时不会出现轴孔配合松动，辐板的厚度根据载荷大小取轮缘厚度的0.6到0.8倍，镂空区域的边缘做了圆弧过渡，避免应力集中在转角位置，长期受交变载荷出现疲劳裂纹。在实际选型替换时，需要核对安装轴径、键槽尺寸（该模型预留了键槽加工位置，可根据实际装配需求加工对应规格的平键槽）、齿顶圆直径、齿宽以及中心距参数，确保替换后能够与原有传动系统的其他齿轮正确啮合，不会出现卡滞、侧隙过大或过小的问题。这类带减重辐板的斜齿轮尤其适合对传动部件重量有要求的场合，比如移动式机械设备、需要频繁启停的传动工位，相比实心结构的斜齿轮，减重幅度可以达到30%以上，同时结构强度完全满足常规工业传动的载荷要求。建模过程中，轮齿的螺旋线扫掠是核心步骤，需要保证齿面的曲率连续，啮合接触面的精度符合传动要求，辐板与轮缘、轮毂的连接位置做了圆角处理，既可以降低铸造或机加工过程中的应力集中，也能减少热处理时的变形概率。在装配验证时，将齿轮安装到对应轴径上后，需要检查齿圈的径向跳动与端面跳动，确保跳动值在公差允许范围内，避免运行过程中出现偏载，导致局部齿面磨损过快。日常设备维护中，这类斜齿轮的啮合面需要保持润滑充足，根据运行转速与载荷选择合适粘度的齿轮油，避免干摩擦导致齿面胶合、点蚀等失效问题，定期检查轮齿的磨损情况，当齿厚磨损量超过许用值时及时更换，避免出现断齿打坏其他传动部件的事故。
