清扫装置专用异形扫掠轮结构设计

这款轮体结构最初是为路面小型清扫设备的滚刷驱动端配套设计的，在实际工况里，它既承担传动啮合的扭矩传递作用，也能在部分无独立滚刷支撑的小型清扫设备里，直接作为带清扫拨片的工作轮使用，适配市政步道清扫、厂区地坪碎屑清理、小型农机行间残枝清扫等多类场景。和常规斜齿轮不同的是，它的轮齿工作面没有采用标准渐开线齿形，而是通过多段扫掠、移除的特征操作构建出带圆弧凹面的齿廓，这种齿形设计一方面能降低啮合过程中的刚性冲击，在低速重载的清扫设备传动链里减少齿面磕碰损伤，另一方面齿面的圆弧凹面可以卡装橡胶清扫拨片，不需要额外设计拨片安装座，直接在轮齿上预留卡装槽就能固定清扫耗材，压缩整个清扫滚轴的轴向安装空间。

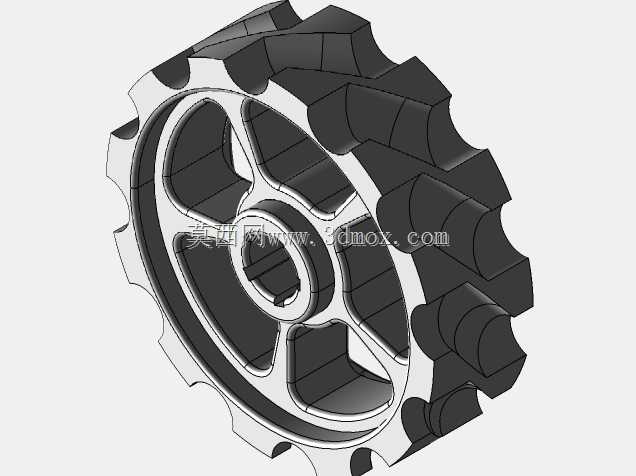

从结构设计逻辑来看，轮体采用了辐条式中空结构，三根等角度分布的辐条将轮毂和外圈轮齿连接为整体，轮毂位置设计了阶梯式通孔，大直径端用于嵌装深沟球轴承，小直径端用于穿装锁紧螺栓，和设备机架上的固定轴配合时，能保证轮体转动的同轴度，避免长期运行出现径向窜动。轮齿的轴向截面做了分段式的厚度变化，靠近辐条连接的位置齿厚更大，承担主要的扭矩传递载荷，齿顶位置做了圆弧倒角，既避免安装过程中锐边划伤操作人员，也能在啮合传动时减少齿顶和配对齿根的卡滞概率。

在安装边界上，这款轮体的轴向总宽度控制在适配小型清扫设备滚轴的常规尺寸范围内，外圈齿顶圆直径和常规同模数斜齿轮保持一致，能直接替换原有设备上的同规格斜齿轮，不需要改动原有传动链的中心距，降低设备改造成本。轮体的辐条上预留了轻量化的镂空槽，在保证整体结构强度的前提下降低了转动惯量，设备启动时能减少驱动电机的瞬时负载，运行过程中也能降低能耗。需要注意的是，这种非标准齿形的轮体不适合高速高精度的传动场景，它的设计定位就是低速、有一定冲击载荷的清扫类设备传动端，齿面的扫掠成型特征在建模时需要注意扫掠路径的曲率连续性，避免出现特征断裂或者壁厚不均的问题，实际加工时如果采用铸造工艺，要注意拔模斜度的设置，和轮毂轴承配合的位置需要预留精加工余量，保证装配后的配合精度。

在实际使用场景里，这款轮体如果作为传动件使用，配对的从动轮可以采用同齿形的非金属材质轮体，进一步降低传动噪音，适合居民区周边的清扫设备使用，避免作业时产生过大噪音影响周边居民；如果直接作为工作轮使用，只需要在每个齿面的圆弧凹面内卡装耐磨橡胶条或者尼龙刷丝，转动时就能直接扫过地面，将碎屑、浮尘拨送到收集口位置，省去了单独安装滚刷的工序，也减少了滚刷和轮体之间的连接紧固件，降低设备长期运行的故障点。设计过程中特意对轮齿根部做了圆角过渡处理，避免应力集中导致的轮齿断裂，在清扫设备经常遇到的卡滞、过载工况下，能提升轮体的抗冲击能力，延长使用寿命。
