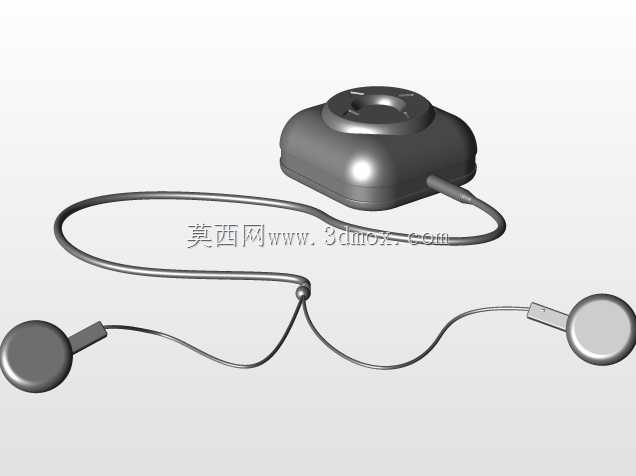

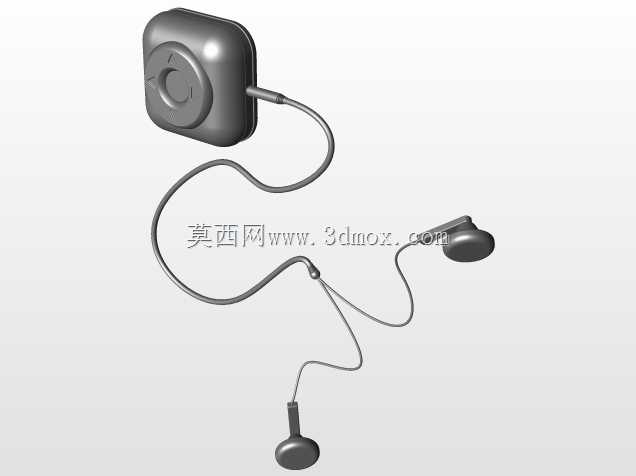

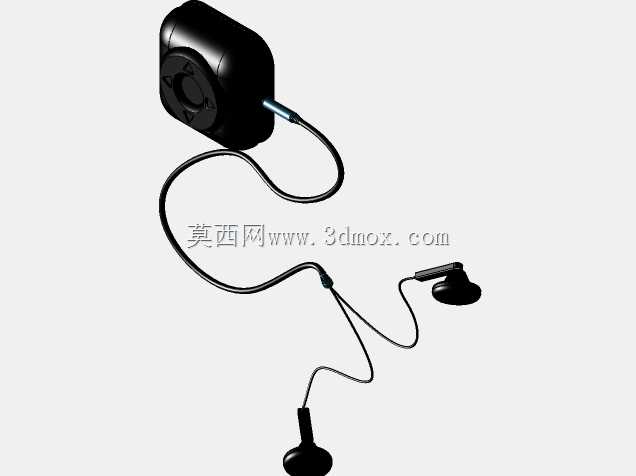

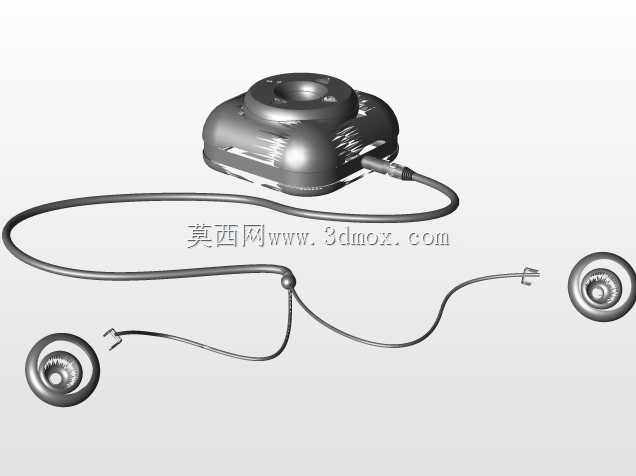

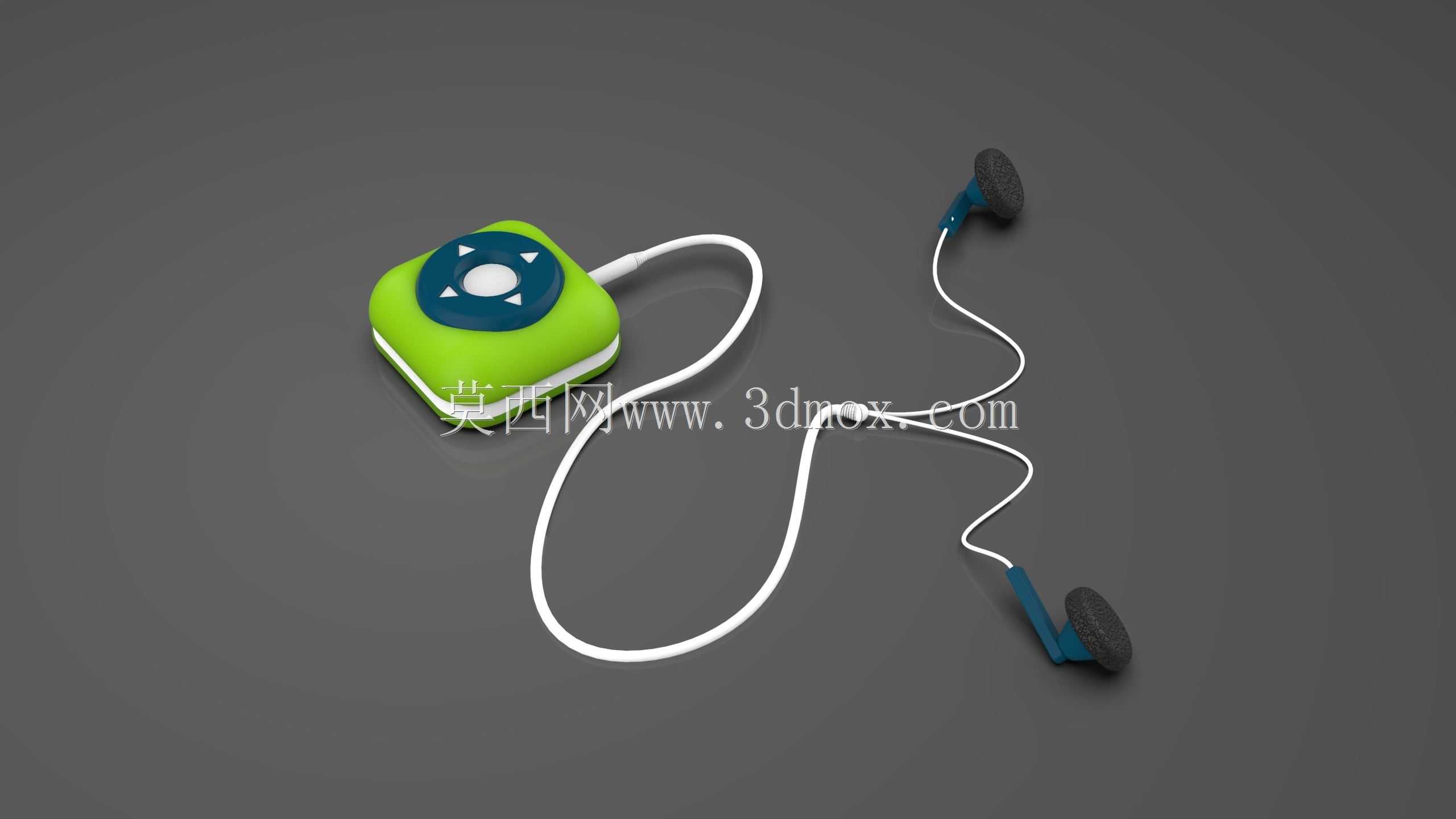

便携挂绳式迷你MP3播放器外观结构

这款迷你随身音频播放设备的结构设计，首先围绕随身便携的核心使用场景展开，日常通勤、户外慢跑、短途出行时，用户可将其通过挂绳固定在衣物领口、背包织带处，无需占用手部握持空间，整体外形做了圆角弧面处理，所有棱边均做R2以上的圆角过渡，避免日常揣放时刮蹭衣物面料，也能降低跌落时的外壳应力集中风险。设备主体采用上下壳扣合的装配结构，上壳区域集成五向导航按键，按键区域做了下沉式环形限位设计，按键表面覆盖软胶材质，既提升按压触感，也能在日常使用中起到一定的防泼溅作用，按键的按压行程控制在0.8mm，触发压力设置在120g左右，兼顾盲操作的反馈清晰度与误触防护。设备侧部预留3.5mm音频输出接口，接口位置做了内凹沉台设计，配套的耳机插头插入后不会突出壳体过多，避免日常剐蹭导致插头弯折、接口松脱，配套的入耳式耳机做了轻量化结构设计，单耳重量控制在5g以内，耳机线采用高弹性TPE材质，线径1.2mm，既保证日常弯折的抗疲劳寿命，也能减少线材缠绕打结的概率。从安装边界来看，设备主体的最大外形尺寸控制在45mm×45mm×18mm以内，可适配绝大多数通用型便携设备保护套、挂绳配件，壳体内部的PCB板安装位预留0.3mm的装配间隙，电池仓与主板区域做了隔断筋位，避免电池鼓胀后挤压主板元器件，壳体壁厚均匀设置在1.8mm，既满足日常跌落的结构强度要求，也不会因壁厚过大导致整体重量超标，整机带电池重量控制在30g以内，长时间挂戴不会产生坠感。在功能布局上，设备的存储芯片、解码芯片均布置在主板靠近按键的一侧，减少按键操作时的信号干扰，音频输出模块靠近3.5mm接口布置，缩短音频信号传输路径，降低底噪干扰，壳体内部的走线槽做了圆角处理，避免组装时线材被锐边割破绝缘层。设备的底部预留挂绳孔位，孔位做了贯穿式加强筋设计，挂绳孔可承受5kg以上的拉力，避免日常使用时挂绳脱落导致设备跌落。配套耳机的出声孔做了防尘网贴合位，防尘网采用背胶粘接方式，装配时可快速定位，耳机的入耳套采用可拆卸结构，适配不同尺寸的硅胶耳套，满足不同用户的佩戴贴合需求，耳机壳体与线材的连接位置做了应力释放锥结构，可承受上万次180度弯折而不出现线芯断裂的问题。从实际使用的角度出发，这款设备的结构设计没有做多余的装饰性凸起，所有外表面均为光滑弧面，日常揣放在口袋中不会勾挂衣物纤维，按键的标识采用模内注塑工艺成型，长期使用不会出现标识磨损脱落的问题，上下壳的扣合位设置在壳体侧部的非外观面，扣合后外表面无明显拼缝，兼顾外观整体性与装配便利性。
