简约环形悬挂式LED室内照明灯具结构

　　这款环形LED照明结构，最初是针对现代办公空间开放式工区的无主灯照明需求做的结构方案，后续也适配了商业展厅、大型会议室、酒店公区走廊这类需要大面积均匀漫射照明的场景，区别于传统点光源直射带来的桌面光斑不均、抬头眩光的问题，整圈发光面的出光角度经过反复调整，能在3米左右的常规吊装高度下，覆盖直径6米范围内的工作面，照度均匀度可以控制在0.7以上，满足日常办公、展品基础照明的照度要求，不会出现局部过亮或者阴影过重的情况。

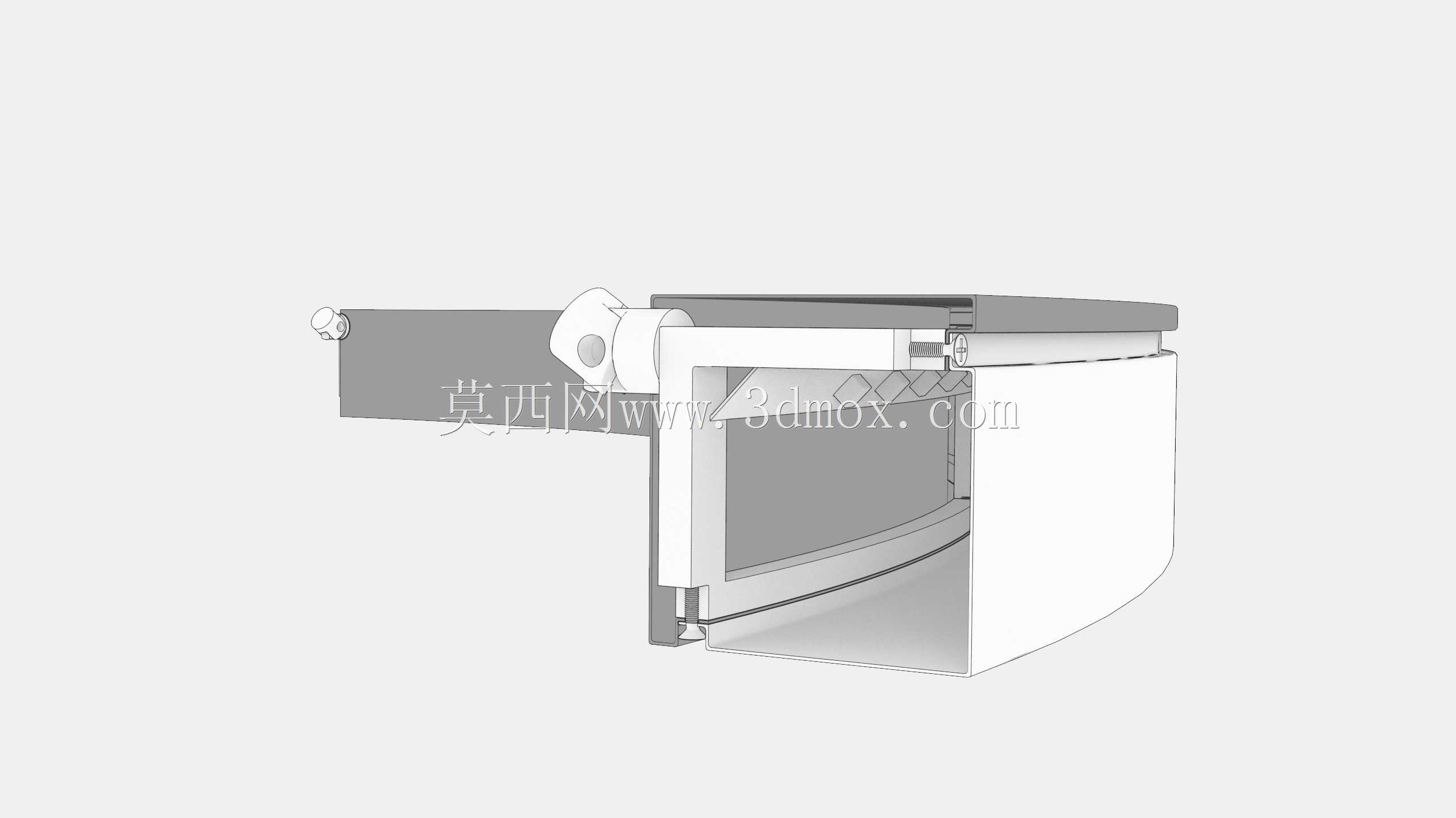

　　从结构设计逻辑来看，整个灯体采用分体式组装结构，最外层的环形边框做了窄边处理，边框截面是带微小弧度的拉伸铝型材，表面做了哑光阳极氧化处理，一方面是保证整圈的结构强度，吊装时不会因为长期受力出现形变，另一方面哑光表面不会反射光源形成杂散光，避免间接眩光。边框内侧预留了整圈的灯带安装槽，槽位做了台阶定位，LED软灯带可以直接嵌入槽内，不需要额外打胶固定，后期维护更换灯带时，只需要拆开侧边的检修盖板就能操作，不需要把整灯拆下来。灯带外侧的透光面采用高透有机玻璃材质，做了磨砂雾化处理，透光率控制在85%左右，既能把LED点光源完全打散形成均匀的面光源，又不会过多损失光效，有机玻璃面板和铝边框之间采用嵌入式卡接结构，配合整圈的密封胶条，既能阻挡日常使用中的灰尘进入灯体内部积在灯带上影响出光，也能避免小飞虫钻入灯体形成脏污，减少后期清洁维护的工作量。

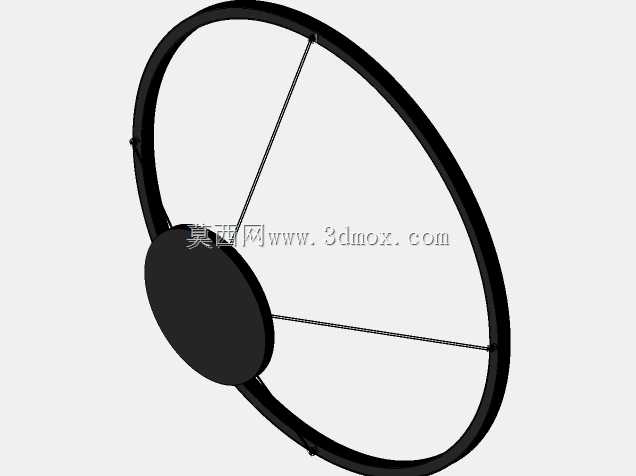

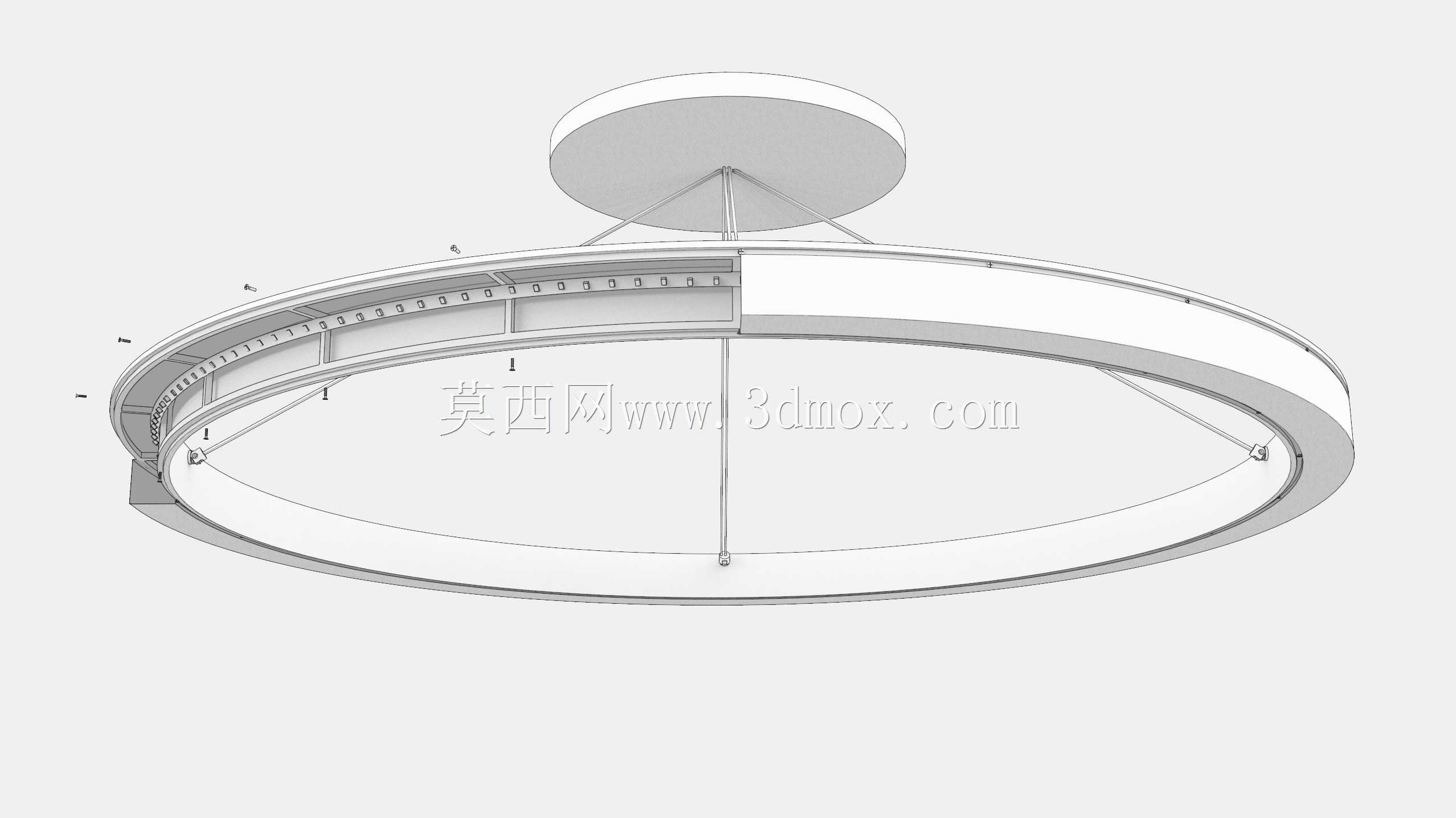

　　吊装结构的设计是这款灯的重点考虑部分，整灯的重量主要集中在铝边框和内置的驱动电源部分，所以吊点的位置做了对称分布，一共三个吊点均匀分布在环形边框的背部，每个吊点都做了内嵌式的钢丝锁扣结构，吊线采用包胶钢丝，既保证吊装的承重安全，单根吊线的承重可以达到整灯重量的5倍以上，避免长期使用出现吊线滑脱的风险，同时锁扣结构支持现场调节吊线长度，安装时可以根据现场的吊顶高度、层高差灵活调整整灯的水平度，不需要额外裁剪吊线，适配不同现场的安装条件。灯体背部的驱动电源放置位置做了专门的隔热腔，把电源和LED灯带的发热区域隔开，避免电源长期在高温环境下工作缩短使用寿命，电源的接线端子做了快插设计，现场布线时只需要把市电进线插入对应的端子就能完成接线，不需要现场拧螺丝接线，降低安装的接线难度，也减少接线不牢带来的接触不良隐患。

　　从安装边界来看，这款环形灯的整圈外径控制在800mm，边框宽度仅60mm，整体厚度不到50mm，吊装时需要预留的顶部接线空间不小于100mm，吊线的可调节范围从0.5米到2米，适配2.8米到4.5米的层高场景。如果是多个灯组合安装，比如在大型开放式工区做阵列排布，灯与灯之间的中心间距建议控制在3米到3.5米，既能保证工作面的照度衔接，不会出现照明暗区，也不会因为间距过小导致照度冗余浪费电能。灯体的背部预留了串线孔位，多灯组合安装时可以从一个灯的电源处串接给相邻的灯，不需要每个灯都单独拉市电进线，减少顶面布线的工作量，也让顶面的线路更整洁。

　　在结构细节处理上，整圈铝边框的拼接位置做了隐藏式角码连接，拼接处的缝隙控制在0.1mm以内，安装完成后从外侧看不到拼接缝，保证外观的整体性。边框的边角位置都做了微小的圆角处理，避免安装过程中边角划伤施工人员，也不会因为尖锐边角在长期使用中积灰难清理。有机玻璃面板的边缘做了抛光处理，和边框卡接后不会出现边缘漏光的情况，保证整圈发光面的出光一致性。另外灯体的背部预留了应急电源模块的安装位，如果是用在消防要求的公区场景，可以直接加装应急电池模块，不需要额外改动灯体结构，断电时可以自动切换到应急照明模式，满足消防验收的相关要求。

　　做结构校核的时候，重点考虑了长期使用的形变问题，铝型材的壁厚选了1.5mm的拉伸铝，整圈组装完成后，即使在40度的环境温度下长期工作，边框的最大形变量也不会超过0.5mm，不会出现因为边框形变导致有机玻璃面板脱落、或者灯带移位的问题。整灯的散热路径是通过铝边框直接和空气接触，LED灯带工作时产生的热量可以直接通过铝边框传导散发，不需要额外加装散热片，既控制了整灯的重量，也减少了额外的材料成本，在满功率工作的状态下，灯体表面的最高温度不会超过45度，即使安装在较低的位置，人员不小心碰到也不会出现烫伤的风险。
