可调式电路板夹持固定支撑装置

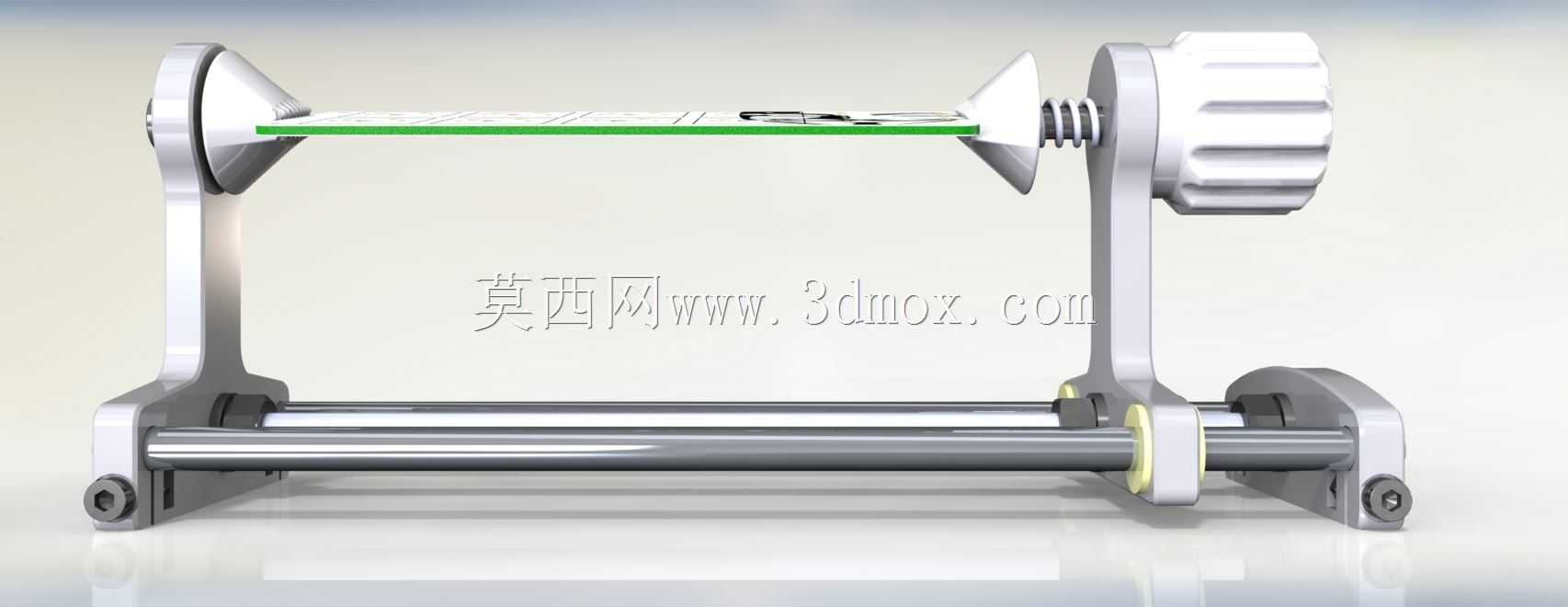

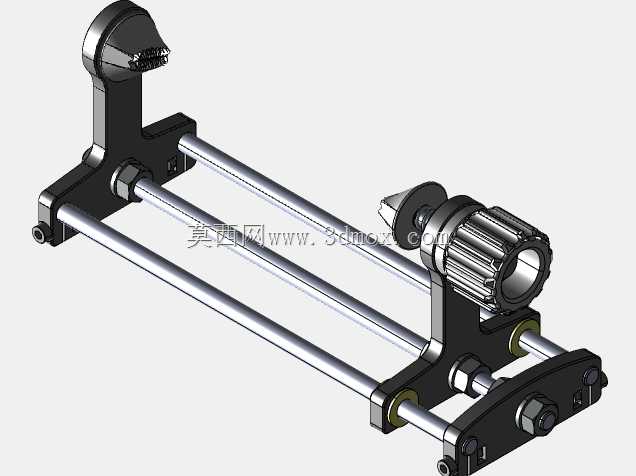

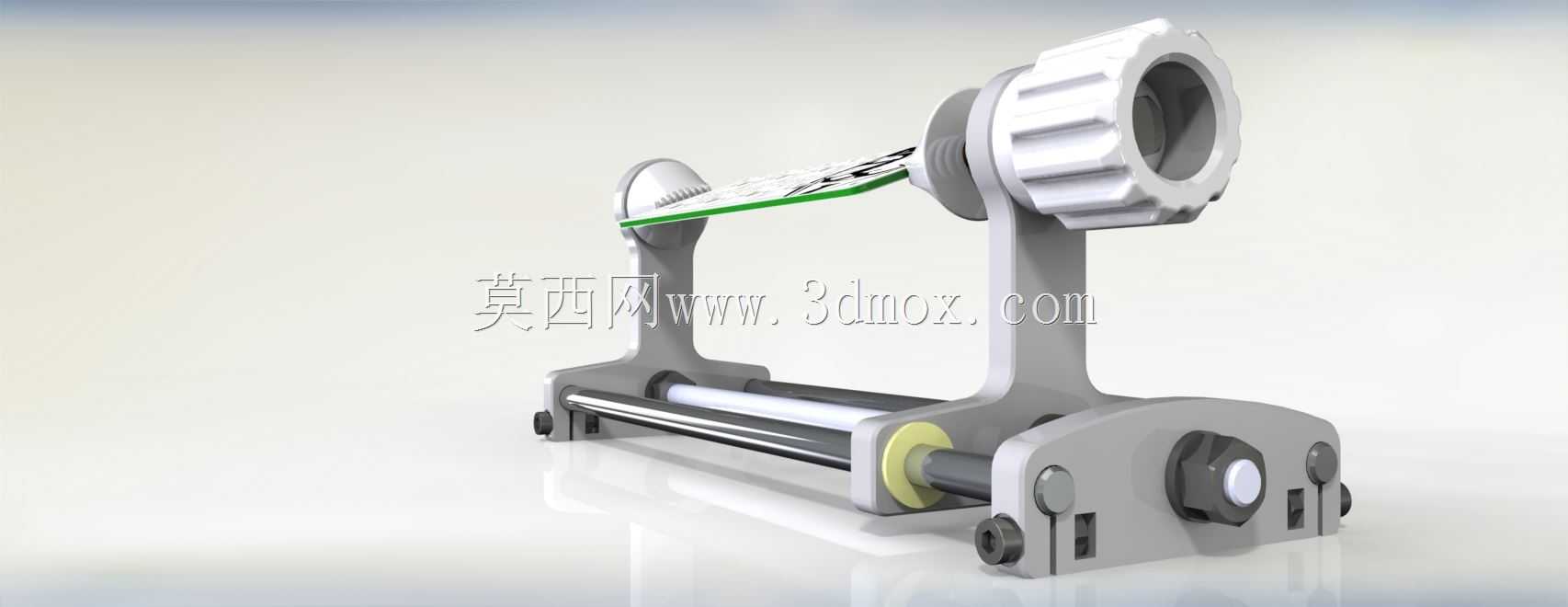

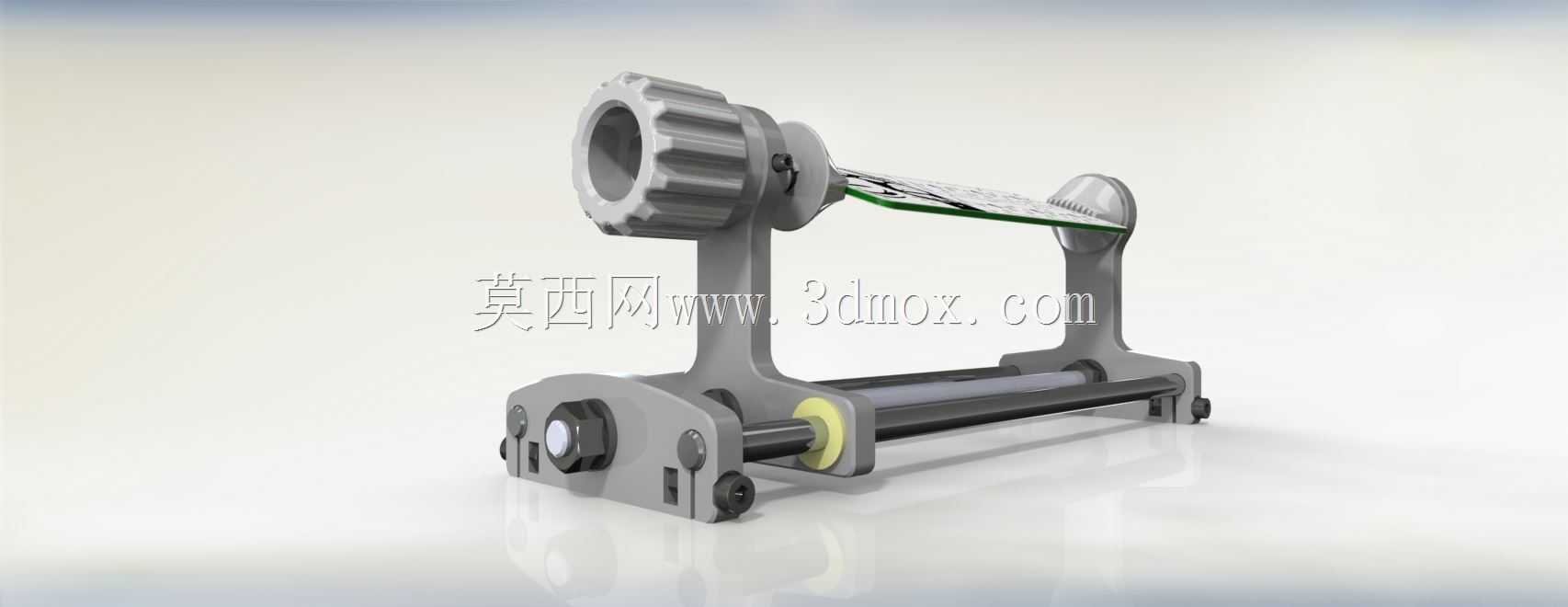

在电子装联、小批量PCB试制、实验室电路调试场景中，电路板的临时固定支撑一直是容易被忽略但直接影响操作效率的环节，以往操作中常出现电路板直接放置于桌面导致背面焊点剐蹭、焊接时板体移位、调试时探针接触不稳的问题，这款可调式电路板夹持支撑装置正是针对这类实际作业痛点设计的结构件。从实际使用场景来看，该装置可覆盖从单面板手工焊接、SMT返修时的板体承托，到实验室功能调试阶段的电路板架空固定，甚至小批量产线的工位临时板件周转支撑都能适配，不需要额外搭配复杂的固定治具，单台装置即可完成不同宽度电路板的夹持固定。装置的核心功能特性集中在可调夹持与稳定支撑两个维度，两侧的夹持端采用带防滑纹路的旋钮锁紧结构，夹持接触面做了柔性衬垫设计，既可以保证夹持力足够避免板件滑脱，又不会在电路板边缘留下压痕，不会损伤板边的镀金接插件或布线层；支撑臂的高度可通过侧部的锁紧旋钮进行无级调节，能够根据不同作业需求调整电路板的架空高度，比如焊接作业时可将高度调低保证操作稳定性，进行底部引脚测量时可调高高度预留表笔或探针的操作空间，底部的两根平行导杆既承担了两侧支架的间距导向作用，也可作为辅助承托结构，对长度较大的电路板形成中部支撑，避免板体因自重产生中部下弯变形。从设计思路层面，整个结构优先考虑了作业场景的通用性，没有针对特定尺寸的电路板做定制化设计，两侧支架可沿底部导杆自由滑动，适配不同宽度的PCB板，夹持端的旋转结构可以让电路板在0-90度范围内任意角度锁定，满足焊接时的水平放置、调试时的倾斜观察、背面检查时的垂直固定等不同操作姿态需求；结构件的受力路径做了明确的优化，所有锁紧点的受力都直接传递到底部的厚重基座上，基座底部预留了安装孔位，既可以直接放置在工作台面使用，也可以通过螺栓固定在工装台架上，适配不同的工位布置需求。关于外形尺寸与安装边界，该装置的整体底座长度可覆盖常规100mm到300mm宽度的电路板夹持需求，基座宽度控制在120mm左右，放置在常规工作台上不会占用过多操作空间，最大夹持高度可调整至150mm，足够容纳常规厚度的电路板加上底部接插件的突出高度，夹持端的开口范围适配0.8mm到3mm厚度的常规PCB板，包括带铝基板的功率板也能稳定夹持；安装时需要注意在工作台面预留至少150mm*400mm的平整放置区域，若采用螺栓固定的方式，基座上的安装孔间距为100mm，适配M4规格的固定螺栓，安装后装置的整体承重不低于2kg，可承载常规尺寸的带元器件电路板不会出现倾覆或形变。实际使用中，该装置的夹持旋钮阻尼做了适配性设计，不需要借助工具即可徒手完成锁紧与松开操作，调整板件角度或宽度时单手即可完成操作，另一只手可以持烙铁或探针进行作业，不会打断操作节奏；底部导杆上的限位挡圈可以预设常用的夹持宽度，针对固定尺寸的电路板重复装夹时不需要反复调整间距，提升重复作业的效率。结构上所有的活动部件都做了防松设计，长期使用后不会出现夹持力下降、角度自动偏移的问题，金属结构件的表面做了哑光处理，焊接作业时不会产生强光反射影响操作人员观察焊点，夹持端的柔性衬垫采用耐高温材质，焊接时的溅锡不会对衬垫造成损伤，也不会粘连焊锡残渣，日常清洁只需要擦拭即可，不需要复杂的维护流程。
