磨料加工用带导流槽金刚石碗形砂轮

这款碗形结构的金刚石磨具，主要面向硬脆材料的端面、锥面磨削工序，常见于光学玻璃冷加工、硬质合金刀具刃磨、工程陶瓷粗精磨、半导体晶圆背面减薄前的预磨工序，也可适配在工具磨床、平面磨床、专用刃磨设备的主轴端，完成异形面的轮廓修磨作业。不同于普通平行砂轮，碗形的基体结构能让磨料层的工作区域呈内凹锥面排布，加工时可以避让工件的非加工面，避免磨粒剐蹭已加工表面，尤其适合带台阶的硬质合金零件、小尺寸光学透镜的倒角与边缘修磨，在小型刀具的刃口开刃工序中，这种结构的砂轮能让操作者清晰观察刃口磨削位置，减少过磨导致的刀具报废。

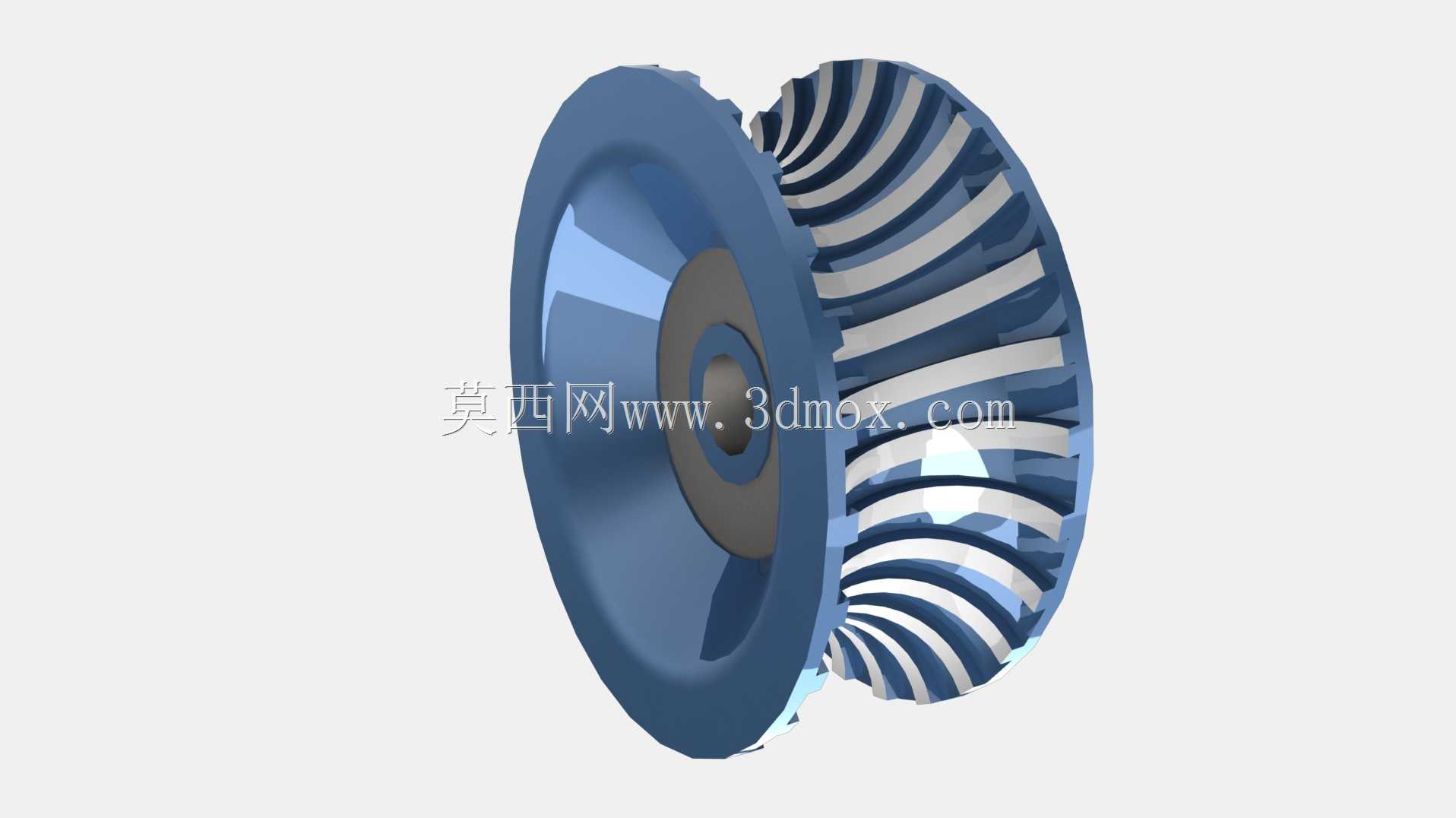

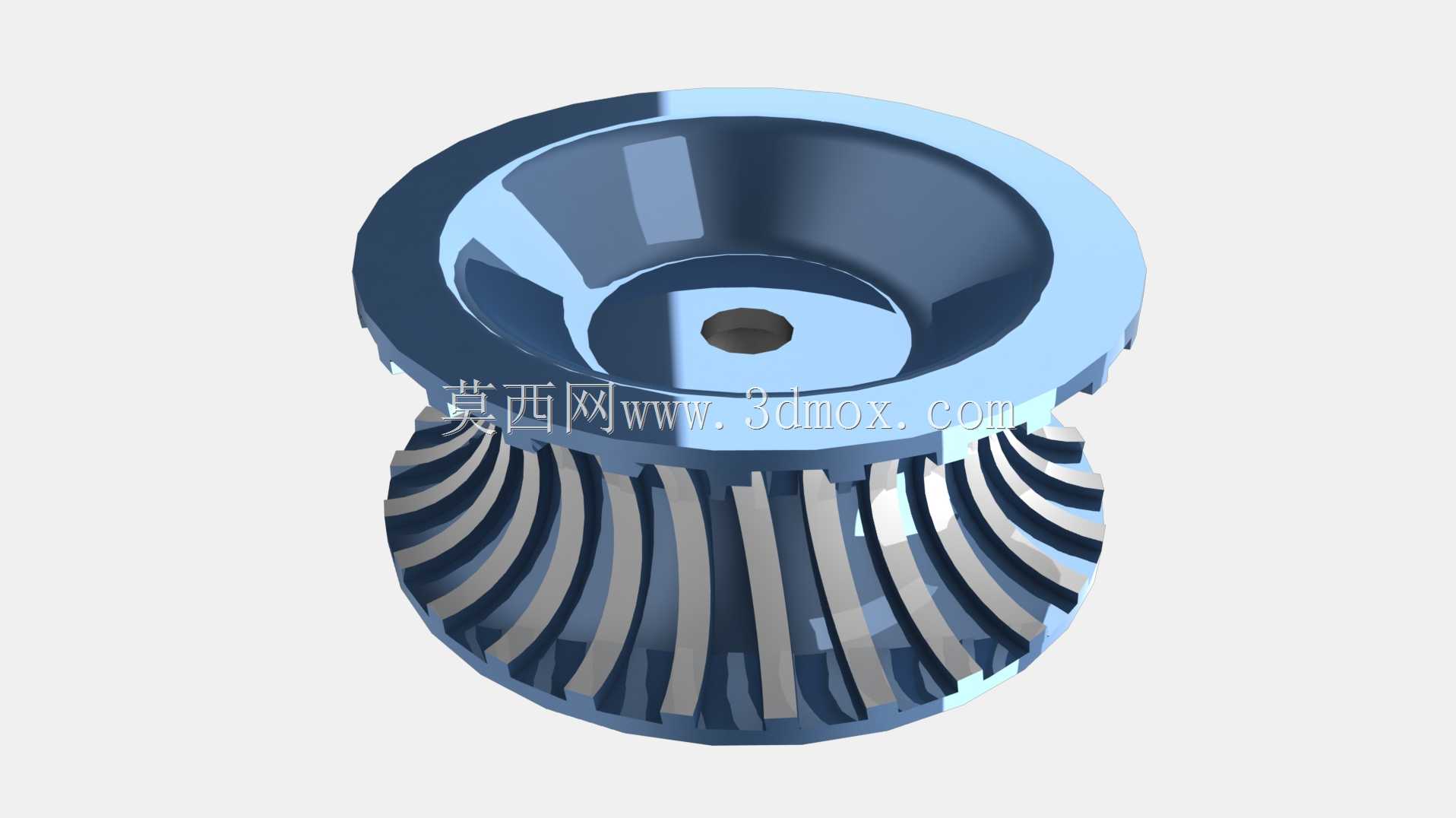

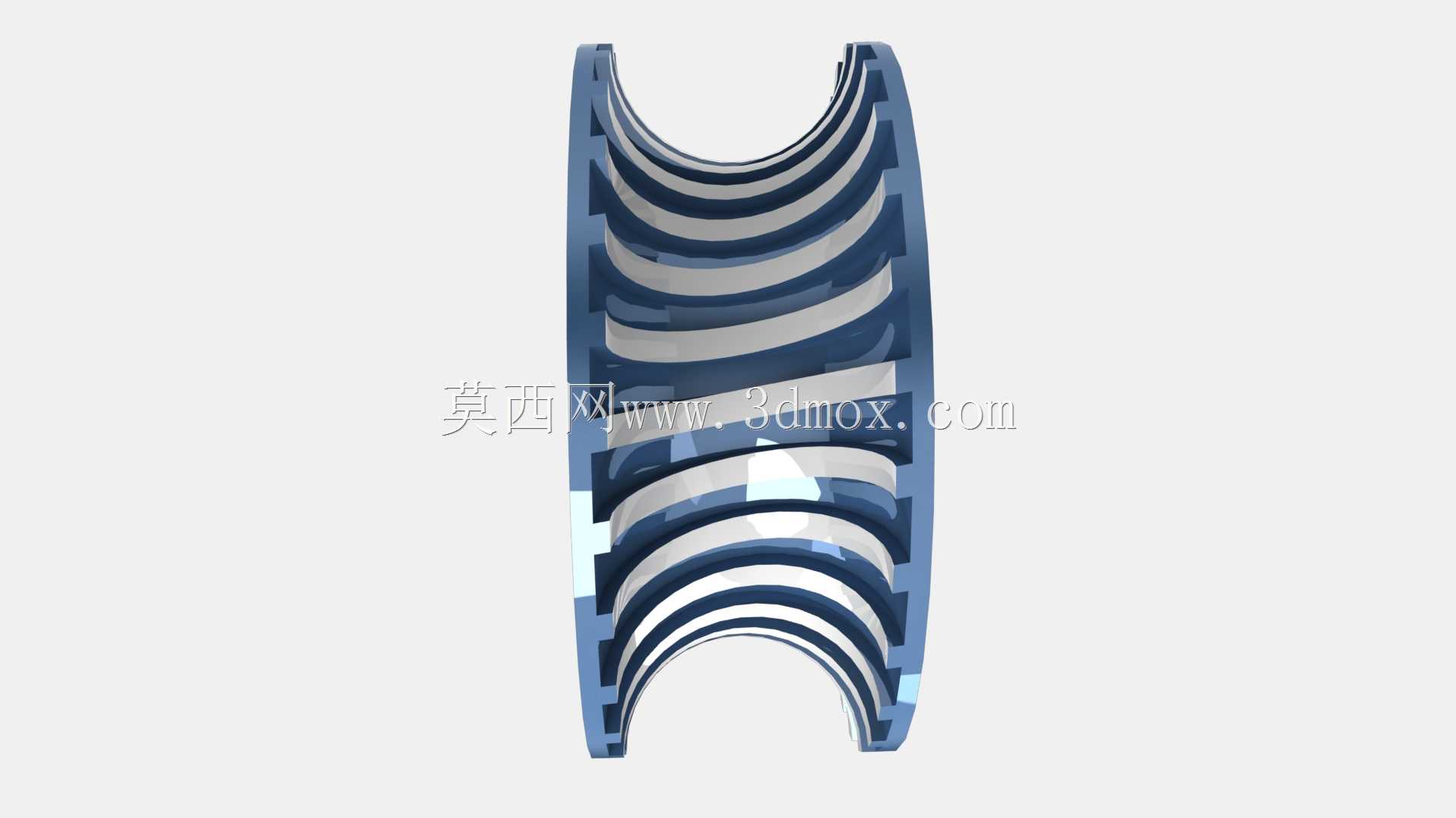

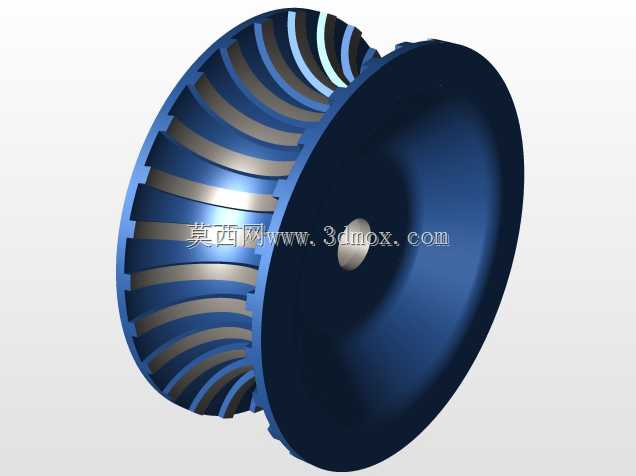

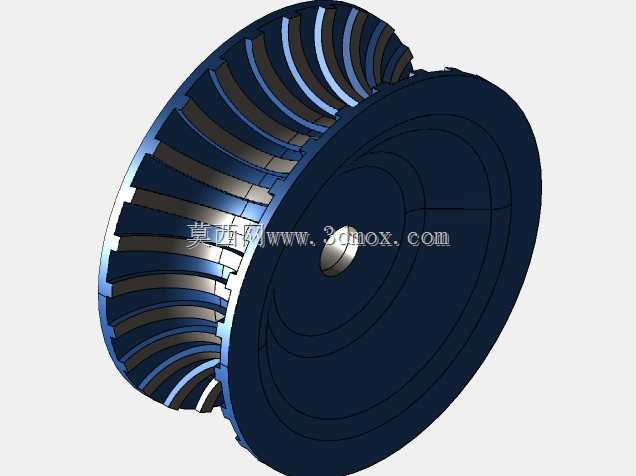

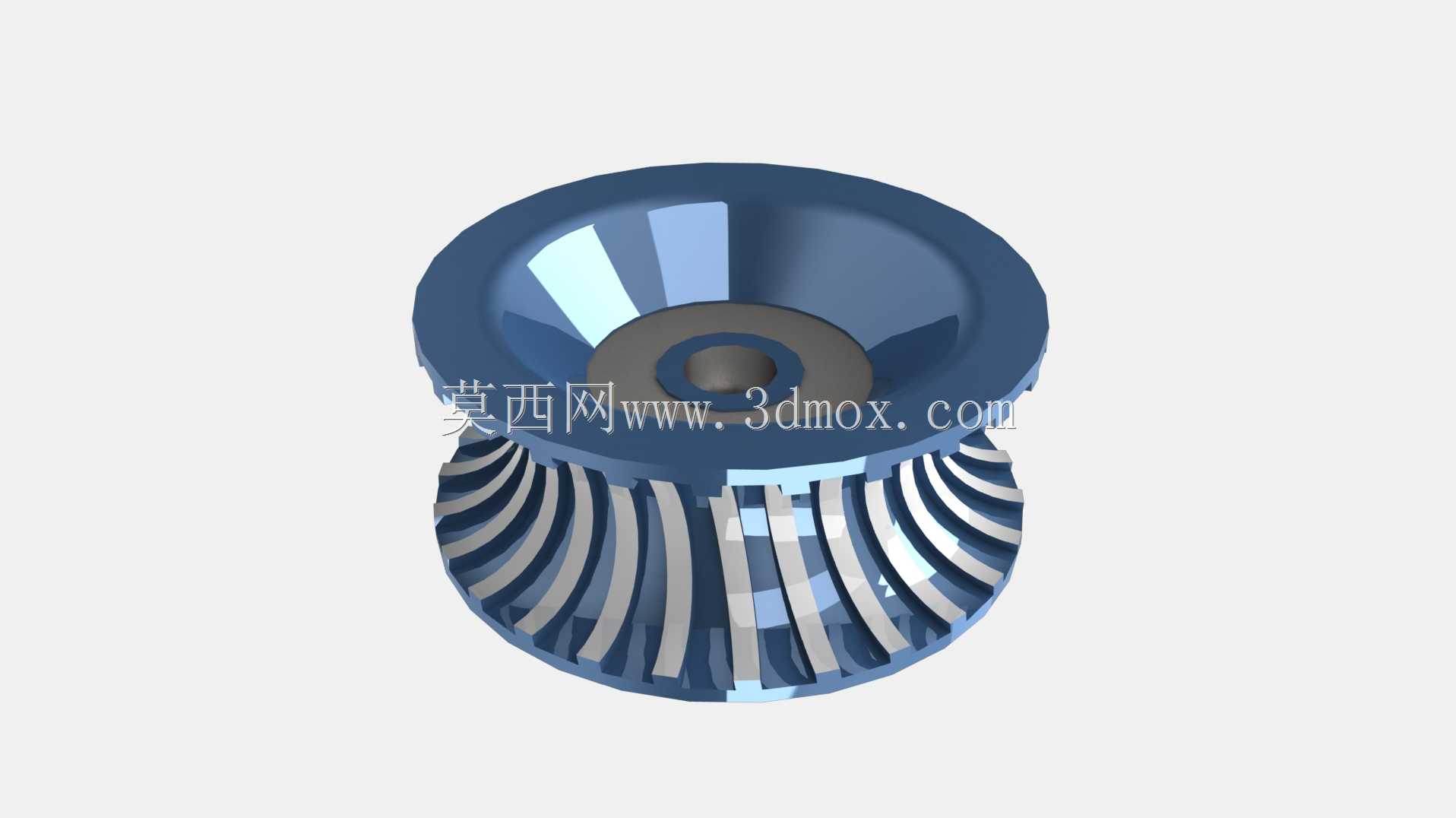

从结构设计来看，基体采用上宽下窄的碗形构型，上部的法兰边用于和设备主轴的连接盘贴合，中心的安装孔为标准直孔设计，可配合法兰盘的定心轴颈完成同轴定位，安装时靠端面的压紧力传递扭矩，避免键连接带来的动平衡偏差。下部的工作段外侧排布了均匀的斜向导流槽，这些槽道并非装饰结构，磨削过程中，浇注的磨削液会顺着斜槽被旋转的砂轮带入磨削接触区，及时带走磨屑和磨削产生的热量，避免金刚石磨粒因高温出现石墨化失效，同时槽道能给磨屑留出排出空间，防止磨屑堵塞磨料层间隙，造成磨削力陡增烧伤工件表面。磨料层采用金属结合剂配方烧结在基体下端的工作面上，结合剂的把持力足以承受粗磨时的大进给载荷，精磨时也能保证磨粒出刃高度均匀，不会出现局部掉粒导致的工件表面划痕。

安装边界方面，上部法兰端面的平面度控制在0.02mm以内，和主轴连接盘贴合后，砂轮端面的径向跳动可控制在0.01mm范围内，无需过多的动平衡调整即可满足精加工要求。中心安装孔的公差带采用H7精度，和主轴定心轴颈配合时间隙极小，能避免高速旋转时的偏心振动。砂轮的整体高度经过优化，安装在常见的小型工具磨床主轴上时，下端工作面距离工作台的最小距离可适配10mm以内的薄型工件装夹，最大伸出长度不会因为悬伸过长导致刚性不足，磨削深度0.02mm以内的精磨工序中，不会出现振纹。

实际使用场景中，这类砂轮在硬质合金旋转锉的刃磨工序里优势明显，斜向导流槽的方向和砂轮旋转方向匹配，磨削旋转锉的螺旋刃口时，磨屑会顺着槽道快速甩出，不会卡在刃口和砂轮之间造成刃口崩缺。在光学玻璃的棱镜倒角工序中，碗形结构的内锥面可以和棱镜的倒角角度完全贴合，一次走刀即可完成45度倒角的加工，不需要反复调整砂轮角度。设计时特意将磨料层的厚度控制在合理范围，既保证了足够的使用寿命，也避免磨料层过厚导致砂轮自锐性下降，当磨粒磨损到一定程度后，结合剂会自动脱落露出新的锋利磨粒，不需要频繁修整砂轮，能减少辅助加工时间。

需要注意的是，安装这类砂轮时要保证法兰压紧面的清洁，不能残留磨屑或毛刺，否则会导致砂轮倾斜，旋转时出现跳动，加工时的进给量要根据加工材料调整，粗磨硬质合金时进给量可控制在0.03mm每行程，精磨光学玻璃时进给量要降到0.01mm以内，同时要保证磨削液的流量充足，让导流槽能充分将冷却液带入磨削区，避免局部过热。和普通树脂结合剂砂轮相比，金属结合剂的金刚石砂轮使用寿命能提升4到6倍，虽然初期修整难度稍高，但在批量加工场景下，综合加工效率和耗材成本优势十分明显，尤其适合连续作业的硬脆材料加工生产线。
