SME20开口型线性轴承配套滑块组件

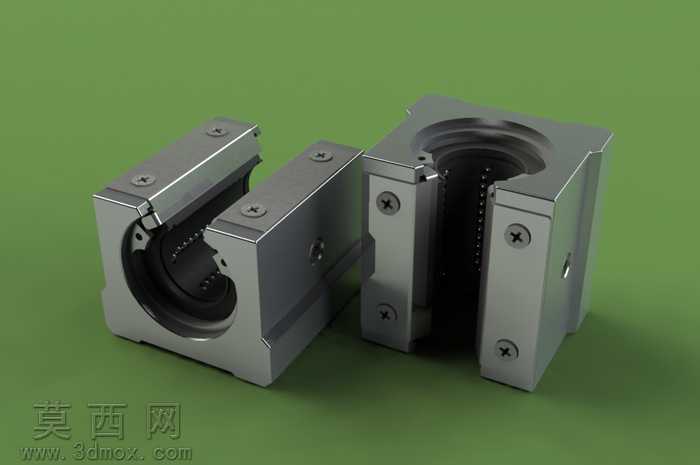

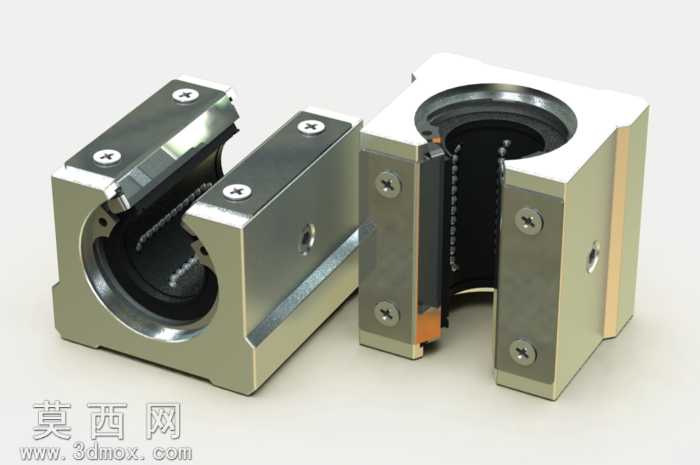

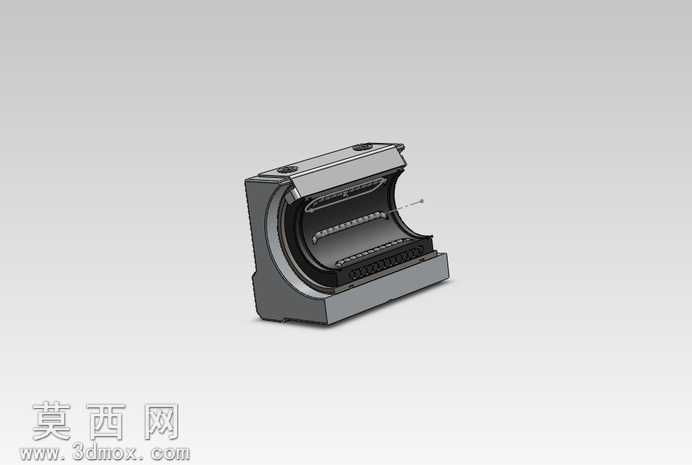

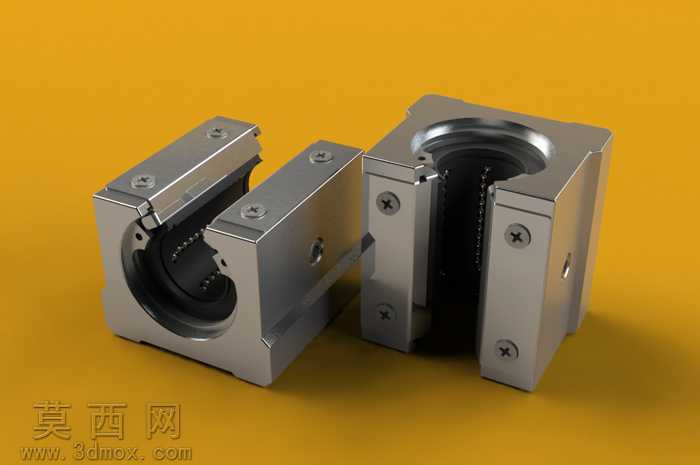

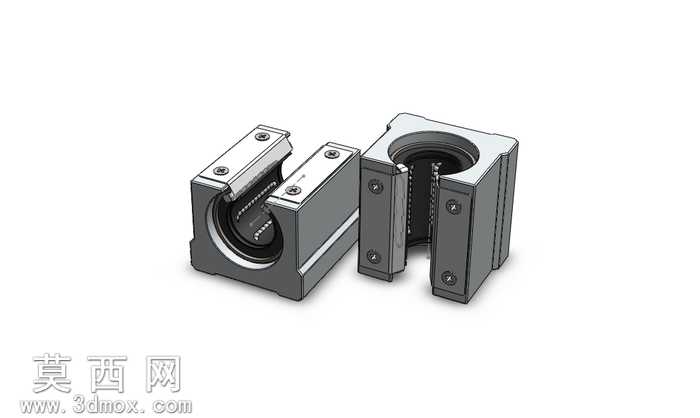

本作品为SME20规格开口型线性轴承与配套安装座的三维建模作品，建模过程严格遵循线性运动部件的实际生产尺寸规范，先通过草图绘制轴承座的主体轮廓，利用拉伸、切除等基础特征构建出方形安装座的基体结构，精准预留出轴承安装的内孔空间，同时在安装座的对应位置绘制螺丝安装孔位，保证孔位的间距、孔径与实际安装需求完全匹配。针对开口型线性轴承的核心结构，建模时还原了轴承外圈的开口设计，通过阵列特征还原轴承内部的滚动体排布结构，同时还原轴承外圈的保持架结构，保证滚动体的安装位置精准，能够直观展现线性轴承实现直线往复运动的结构原理。在材质与渲染环节，为金属安装座赋予了磨砂不锈钢材质，调整材质的粗糙度、金属度参数，还原金属加工后的哑光金属质感，为轴承内部的滚动体赋予高抛光轴承钢材质，通过光影调整突出滚动体的光滑表面特性，背景选用暖黄色纯色背景，搭配柔和的打光方案，通过主光源、补光与轮廓光的配合，清晰展现组件的结构细节，避免金属表面出现过曝或暗部死黑的问题，让两个拆分展示的组件能够清晰呈现装配关系与各自的结构特点。设计过程中充分考虑组件的实际装配逻辑，安装座与轴承的配合尺寸严格按照公差要求设定，既保证轴承能够稳固嵌入安装座内，也能直观展现开口型轴承方便安装、适配长导轨的结构优势，整体建模无多余特征，所有结构细节均服务于实际部件的功能展现，能够用于机械设计教学、产品选型展示、装配模拟演示等场景，清晰呈现20mm规格开口线性轴承组件的完整结构与设计特点。
