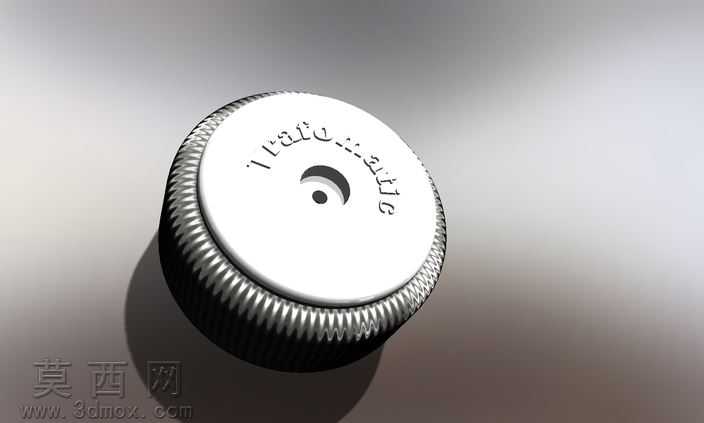

80VA规格Trafomatic环形变压器三维建模作品

本作品为80VA规格Trafomatic环形变压器的三维建模成果，建模过程严格遵循原厂提供的准确尺寸参数开展，首先通过三维建模软件完成基础轮廓的搭建，以环形磁芯的中心轴线为全局建模基准，先绘制环形磁芯的截面草图，通过旋转特征生成磁芯的基础基体，保证环形结构的圆度与壁厚尺寸完全匹配实际产品参数。随后针对环形变压器外侧的绝缘封装外壳开展建模，外壳侧面的滚花防滑纹理采用阵列特征实现，通过绘制单个滚花齿的截面轮廓，沿外壳圆周方向进行等距阵列，精准还原实物表面的细密防滑齿结构，齿形的角度、深度、间距均参考实物测量数据设置，保证视觉效果与触感还原度。顶部端面的标识区域采用包覆特征处理，将品牌标识、参数字符精准映射到圆形端面上，字符的弧度、大小、位置完全对齐实物排版，还原产品的标识细节。材质渲染阶段，为环形磁芯外部的绝缘层赋予哑光黑色工程塑料材质，调整材质的粗糙度参数模拟绝缘涂层的细腻磨砂质感，避免过度反光造成的失真；侧面滚花区域通过材质纹理映射强化凹凸触感，让滚花的立体结构在渲染光线下呈现自然的明暗层次；顶部白色端面赋予亮面阻燃塑料材质，设置适中的反射率与高光参数，还原端盖光滑平整的表面质感，标识字符采用深色哑光材质与白色端面形成清晰对比，提升标识的辨识度。结构设计上完整还原环形变压器的层叠结构，从内到外依次为环形磁芯、绕组层、绝缘包裹层、外侧防护外壳、顶部标识端盖，各部件的装配间隙严格按照实际产品的装配公差设置，既保证各部件可独立拆分展示内部结构，也能完整呈现成品的装配状态。建模过程中对环形结构的同轴度做了重点校验，保证磁芯、绕组、外壳的中心轴线完全重合，避免出现偏心失真；针对边缘的圆角过渡做了精细化处理，所有锐边均按照实物的倒角尺寸添加圆角特征，还原产品加工后的圆润边缘，避免生硬的直角影响模型真实感。渲染阶段采用柔和的 studio 布光方案，主光源从侧上方45度角照射，突出侧面滚花的纹理层次与顶部端面的标识细节，辅助光源从另一侧补光，消除暗部死黑，让模型底部的阴影过渡自然，整体渲染效果贴近实物拍摄的视觉感受，可用于产品展示、结构教学、电气装配模拟等多个场景。
