42V工频控制变压器三维结构设计

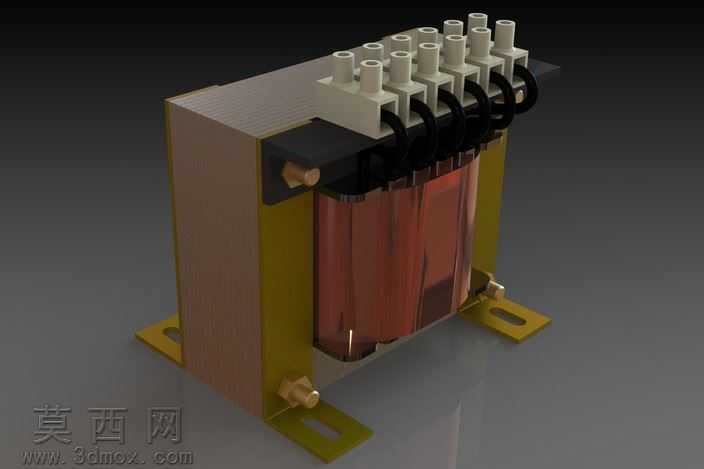

本作品为42V控制变压器的三维参数化建模成果，建模过程以实际工频控制变压器的实物结构为参考基准，采用SolidWorks软件完成全特征建模，整体建模逻辑遵循从核心部件到外围结构、从功能结构到安装结构的递进设计思路。核心建模部分首先完成叠片式铁芯的结构搭建，还原了铁芯的层叠结构特征与矩形闭合磁路形态，对铁芯的边角做了符合实际冲压工艺的圆角处理，避免模型出现不符合生产实际的尖锐结构。绕组部分采用多实体建模方式区分原边与副边绕组，还原了绕组绕制在铁芯芯柱上的装配关系，对绕组外层的绝缘包覆层做了独立特征建模，通过外观纹理映射还原绝缘层的半透明红棕质感，清晰展现绕组与铁芯的位置配合关系。接线端子部分按照实物的排布规律完成阵列建模，还原了每个端子的中空接线孔、顶部压线结构、底部与绕组引出线的连接结构，端子排的绝缘基座采用一体化建模，还原了基座与铁芯顶部的固定装配关系，对固定用的铜质螺栓做了单独的零件建模，还原螺栓的螺纹特征与紧固结构。两侧的安装支架采用钣金建模特征完成，还原了支架的弯折角度、底部安装腰型孔、与铁芯侧部的固定点位，支架表面做了镀锌钝化的黄色材质渲染，还原实际五金件的表面质感。整体装配过程严格遵循实际产品的装配层级，所有零件间不存在干涉问题，各固定结构的配合公差符合机械设计的常规要求。渲染阶段采用工作室光照环境，对不同材质的反光度、粗糙度做了差异化参数调整：铁芯部分采用硅钢片的哑光金属材质，绕组绝缘层采用半光滑的树脂材质，接线端子采用灰白色硬质绝缘塑料材质，固定螺栓采用抛光铜材质，安装支架采用镀锌钝化的金属材质，通过材质参数的精准调整让模型的视觉效果贴近真实产品。模型完整还原了42V控制变压器的所有外部结构特征与核心装配关系，可用于电气设备布局演示、变压器结构教学、电气柜装配模拟等场景，建模过程中所有特征均保留参数化属性，可根据实际设计需求调整铁芯尺寸、绕组匝数、端子数量、支架规格等参数，快速衍生不同功率规格的同类型变压器模型。
