户外烧烤炉专用弦曲柄调节结构

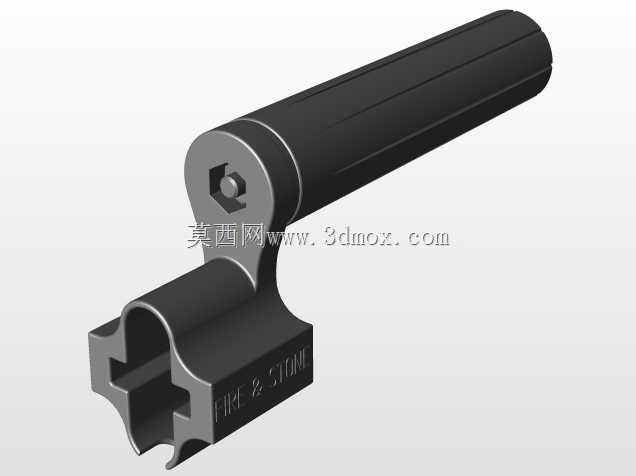

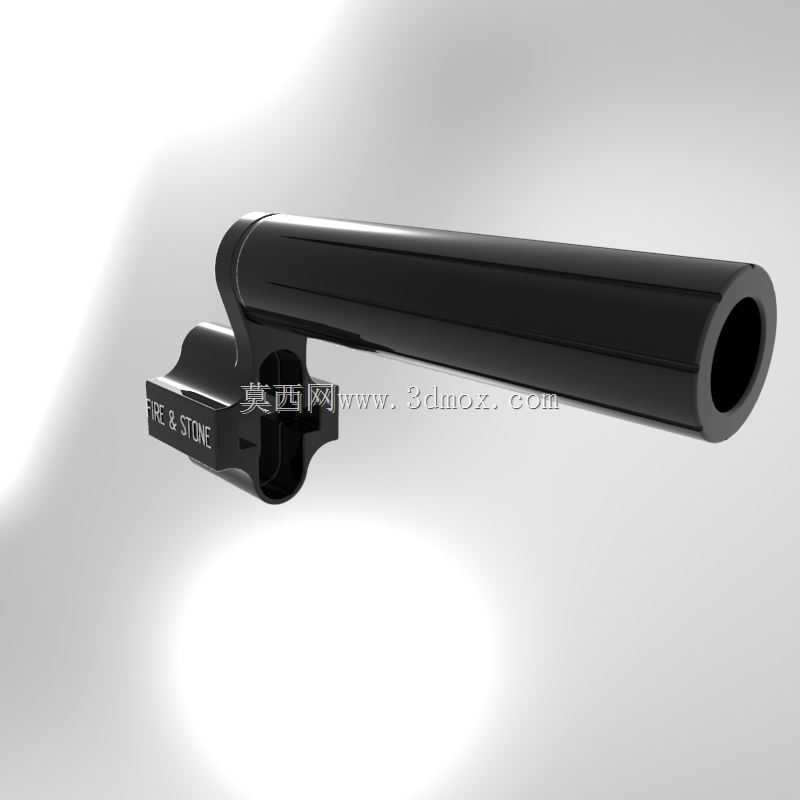

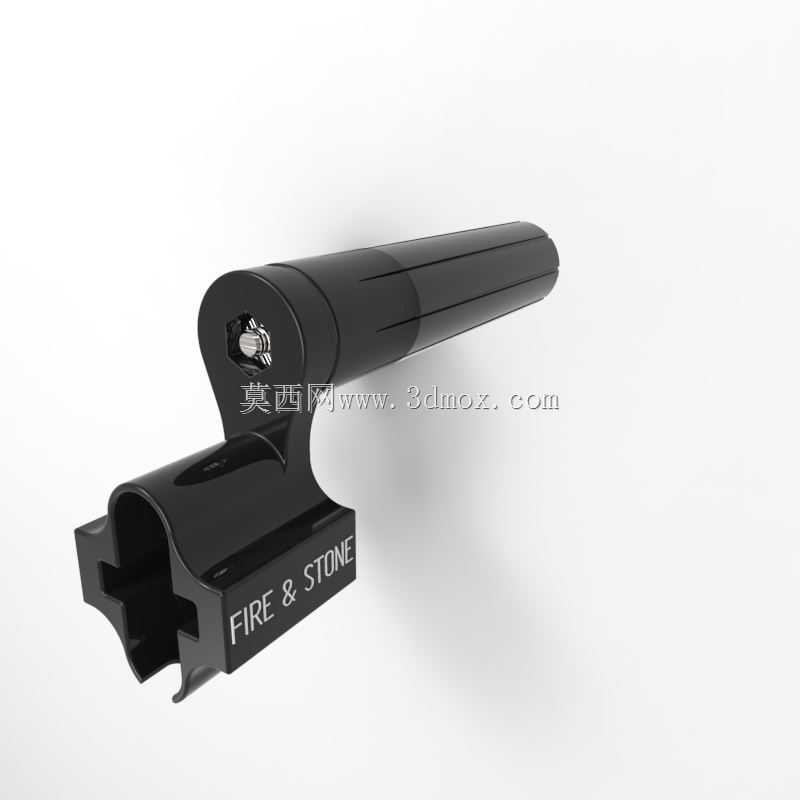

这款弦曲柄主要应用在户外炭烤类烧烤设备上，核心作用是实现烤网高度的档位调节与锁紧固定，解决户外烹饪过程中炭火距离食材高度无法灵活调整的痛点，适配市面上多数卡扣式安装的方形烤炉支架，无需额外焊接固定件即可完成装配。从实际使用场景来看，户外烧烤时炭火燃烧过程中火力会随炭量消耗、通风量变化出现波动，操作人员无需直接触碰高温烤网，只需握持该曲柄的长手柄端转动，即可带动烤网支撑轴完成升降动作，调整到位后依靠曲柄自带的锁紧结构卡位，避免烤网受食材重量影响出现滑落、移位问题，相比传统的插销式调节结构，操作时不需要对准销孔，戴隔热手套也能顺畅完成档位切换，适配户外操作的复杂使用环境。从结构设计逻辑来看，该曲柄采用一体注塑包覆金属嵌件的结构形式，握持段做了多道环形防滑槽设计，即使手部沾有油污、水渍也能保证足够的握持摩擦力，不会出现施力打滑的问题；与支架连接的基座端做了十字形卡槽结构，可直接卡入烤炉支架的方形立管上，卡槽内侧预留了0.8mm的装配间隙，适配壁厚1.0-1.5mm的金属方管，安装时只需将卡槽对准立管压入即可，不需要额外的紧固件，后期维护拆卸也十分便捷。锁紧结构内置在曲柄与基座的连接转轴处，采用弹簧顶销配合档位凹槽的结构，每转动15度对应一个调节档位，转动时会有清晰的档位反馈感，操作人员无需观察刻度即可凭手感判断是否卡入到位，锁紧状态下可承受最大15kg的竖向载荷，完全满足常规烧烤食材加上烤网本身的重量承载需求，不会出现档位脱开的问题。外形尺寸方面，该曲柄总长度为127mm，握持段直径为22mm，基座部分的十字卡槽适配25mm边长的方形立管，安装后突出立管外侧的长度为112mm，操作时不会与烤炉的其他结构件产生运动干涉，手柄末端做了圆弧过渡处理，没有尖锐棱角，避免操作时磕碰划伤。基座侧面预留了品牌标识的蚀刻区域，可根据不同厂商的需求做标识刻印，不影响整体结构的装配与使用。从材料选型来看，外部包覆部分采用耐高温增强尼龙材质，可长期承受120℃的环境温度，短时接触180℃的高温也不会出现变形、软化问题，完全适配烧烤炉周边的高温工作环境，内部嵌件采用镀锌钢材质，保证转轴与卡槽的结构强度，长期户外使用也不会出现锈蚀问题，整体结构没有易损件，正常使用情况下无需更换配件。在实际装配验证中，该曲柄可适配市面上多数常见的方形立管烤炉，安装后转动阻尼适中，既不会因为阻尼过小出现受震动自行移位的问题，也不会因为阻尼过大导致操作费力，档位切换的行程控制在合理范围内，单次调节仅需转动手柄即可完成，不需要额外的锁紧操作，大幅提升户外烧烤时的操作便捷性。针对户外使用的特殊需求，该结构的所有连接缝隙都做了密封处理，避免炭灰、油污进入转轴内部导致卡滞，日常清洁时可直接用湿抹布擦拭表面，不需要拆解维护，表面的哑光黑色处理也不会因为长期高温照射出现掉色、起皮的问题，外观质感与烤炉的整体金属风格保持统一。
