轻量型枪械消音抑制器三维结构设计

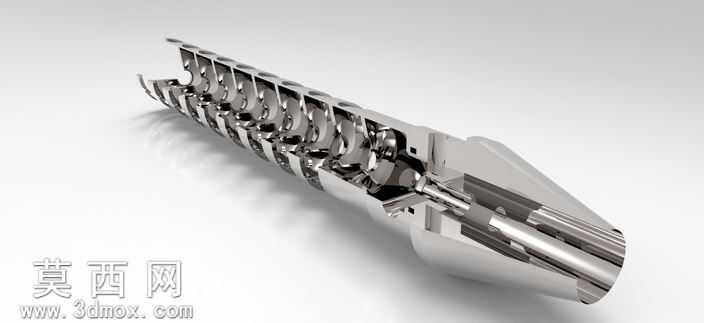

本作品为轻量型枪械消音抑制器的三维参数化建模成果，建模阶段采用SolidWorks完成全参数化特征构建，整体遵循同轴回转体的设计逻辑，以中心轴线为基准依次完成前端锥形入射段、主体圆柱腔段、尾部连接段的特征搭建。建模过程中优先使用旋转凸台特征生成主体外轮廓，保证整体圆柱度与锥面同轴度公差符合装配要求，外表面的定位小孔采用圆周阵列特征完成排布，所有孔位的轴向位置、径向深度、孔径参数均设置全局变量关联，可根据适配口径快速调整参数完成变型设计，避免重复建模的冗余工作量。材质编辑阶段针对金属构件的使用场景，主体赋予高抛光枪钢材质，调整金属粗糙度参数至0.08级别，添加细微的径向拉丝纹理还原真实金属加工质感，表面做轻度倒角处理避免尖锐棱边的渲染失真，孔位边缘添加微小倒角特征还原机加工的工艺细节。渲染阶段采用影棚级三点布光方案，主光源从侧上方45度入射打亮主体圆柱面的高光带，辅助光源从另一侧补光消除暗部死黑，轮廓光从后方勾勒锥形端与尾部的边缘轮廓，背景采用纯黑哑光背景突出金属构件的质感，地面添加弱反射平面承接模型投影，调整反射模糊参数让倒影自然柔和，避免过度反射抢去主体视觉重心。结构设计上，前端锥形段做渐进式收窄处理，可引导弹头精准进入腔体避免擦碰，主体圆柱段预留多腔室扩容空间，可通过后续拆分特征添加内部导流隔板，外表面的径向小孔用于平衡腔体内外气压、引导燃气分流降低出膛噪音，尾部连接段预留标准螺纹接口特征，可适配对应口径的枪械枪管完成装配。整体建模严格遵循机械加工的工艺要求，所有特征均保留可编辑参数，无冗余碎面与破面问题，可直接导出用于工程图生成、3D打印验证或者结构仿真分析，模型的壁厚参数经过合理性校验，既保证结构强度满足使用要求，又控制整体重量符合轻量配件的设计需求。
