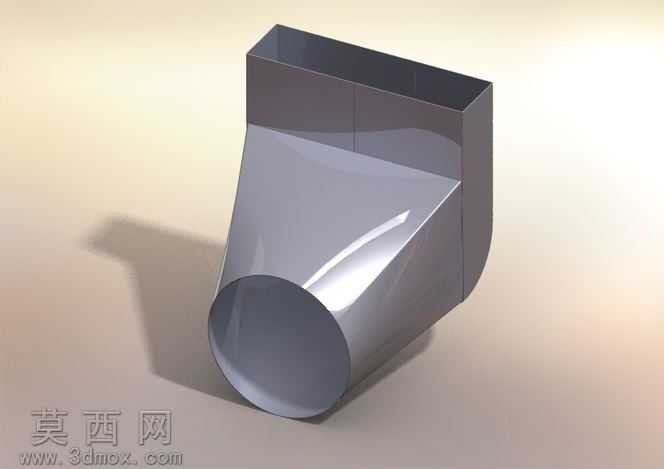

本作品为异形截面过渡连接管件,采用三维参数化建模方式完成整体结构搭建,建模过程中重点解决方形截面与圆形截面之间的平滑过渡难题,规避传统多段拼接带来的焊缝冗余问题。建模初始阶段首先确定两端接口的基准参数:上端为规则矩形直筒段,下端为等径圆形直筒段,两个接口分别位于相互垂直的空间平面上,形成90度转向的连接走向。中间过渡段的构建采用多引导线扫描结合曲面偏移的建模逻辑,首先提取两端截面的轮廓边线,根据曲面光顺性要求均匀布置12条空间引导线,引导线的曲率变化全程保持G2连续,避免出现局部曲率突变导致的应力集中问题。完成基础曲面搭建后,按照管件的壁厚要求对整体曲面进行等距偏移,偏移过程中实时校验曲面的法向一致性,对局部出现的曲面褶皱问题通过调整引导线控制点的权重进行修正,确保壁厚均匀一致,无局部变薄或增厚的缺陷。模型材质采用金属不锈钢材质进行渲染设置,材质参数调整为高反射低粗糙度的金属质感,添加柔和的环境光遮蔽效果,清晰呈现过渡曲面的流畅光影走向,直观展示曲面的顺滑度。结构设计上充分考虑实际加工的工艺可行性,过渡段的曲率半径全部满足常规钣金折弯或一体成型的加工要求,无需额外拼接焊缝,既减少了加工工序,也提升了管件整体的结构强度与密封性能,避免多段焊接带来的变形、渗漏隐患。设计过程中反复校验过渡段的流体通过性,内壁曲面全程无突兀凸起或凹陷,能够有效降低流体输送过程中的阻力损失,适用于通风、物料输送等多种管路连接场景。建模完成后对整体结构进行干涉检查与壁厚分析,确认所有区域的参数均符合加工公差要求,不存在无法成型的倒扣或极小曲率结构,为后续的加工生产提供准确的三维数据支撑,也为同类异形截面过渡连接件的设计提供可参考的建模思路。
- 全部评论(0)
- 模板大小 2.02 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2010,效果图,STEP/IGES,其它,
- 软件分类 通用机械零部件
