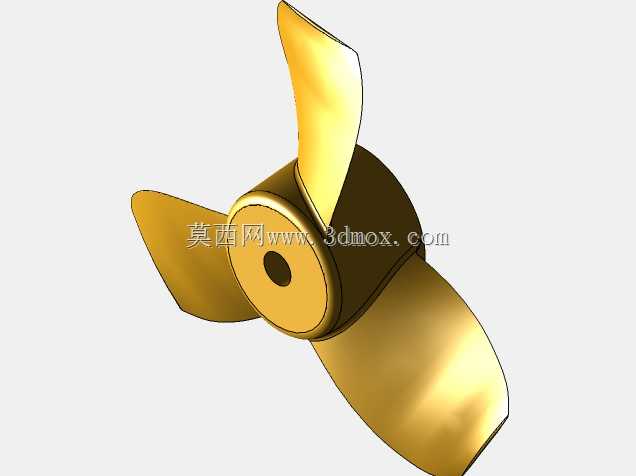

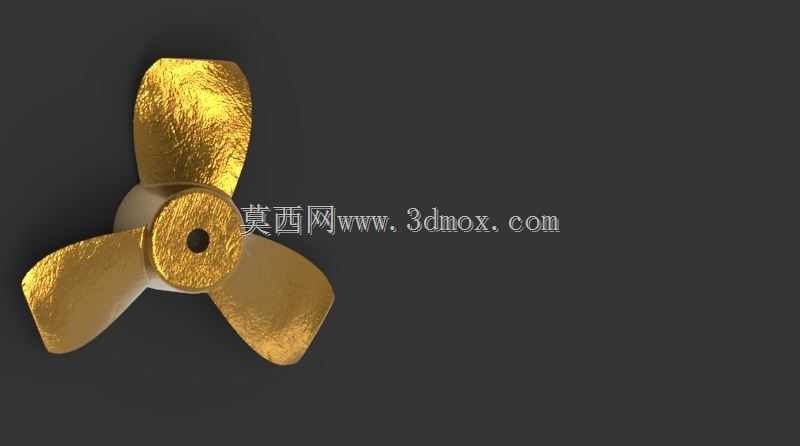

三叶船用推进螺旋桨结构设计

在船舶推进系统的核心部件选型与结构设计环节，三叶螺旋桨是中小吨位内河船舶、作业艇、休闲游艇最常采用的推进端执行部件，这类部件的三维结构设计直接关联整船的航行效率、振动控制水平与动力输出损耗率。从实际工程应用场景来看，这类三叶螺旋桨常配套于300马力以下的舷内外机、小型船用柴油动力单元，覆盖内河短途运输小艇、景区观光游船、小型作业渔船、水上作业无人艇的推进需求，相比四叶或多叶桨，三叶结构在同等盘面比下拥有更高的推进效率，加工制造难度更低，日常维护中桨叶磕碰后的校正修复成本也更可控，是民用小型船舶领域应用占比最高的螺旋桨结构形式。

从产品功能特性来看，该螺旋桨的核心作用是将主机输出的旋转扭矩转化为轴向推进力，通过桨叶的曲面造型在旋转过程中推动水体向后流动，依托反作用力推动船体前行。设计过程中首先要匹配主机的额定转速与输出扭矩区间，确定桨叶的螺距参数——螺距过大容易导致主机负载超标、转速上不去，长期运行会加剧主机磨损；螺距过小则会让主机处于高转速低负荷状态，推进效率不足，燃油消耗率明显上升。该三叶结构的桨叶采用等强度变截面设计，从叶根到叶梢的截面厚度逐步递减，叶根位置做圆弧过渡加厚处理，因为螺旋桨旋转时叶根位置承受的弯曲应力最大，加厚过渡可以避免应力集中导致的桨叶断裂问题，同时叶梢位置做削薄处理，减少旋转过程中的叶梢涡流损耗，降低航行过程中的水动力噪声。

从安装边界与尺寸匹配角度来看，该螺旋桨的中心设置标准锥度安装孔，配套通用的桨轴锥面连接结构，孔内设置键槽定位结构，安装时通过端面锁紧螺母将螺旋桨固定在桨轴锥段，保证扭矩传递过程中无相对滑动，避免运转过程中出现桨叶松动、摆振问题。设计时需要严格控制螺旋桨的直径与船体尾部线型的匹配度，桨叶旋转轨迹的最外沿需要和船底板、舵叶之间保留足够的安全间隙，一般间隙值不小于螺旋桨直径的10%，避免航行过程中桨叶剐蹭船体结构，同时减少桨叶搅动的水流直接冲击船体尾部引发的船体振动。三个桨叶沿轮毂周向120度均匀分布，设计过程中需要严格控制每个桨叶的型面精度与静动平衡量，单个桨叶的重量偏差控制在总重量的2%以内，组装完成后做动平衡校正，避免高速旋转时产生偏心振动，这类振动不仅会产生明显的航行噪声，还会通过桨轴传递到主机与船体结构，长期运行会导致轴封磨损、连接螺栓松动等连锁故障。

从设计思路的工程逻辑来看，这类三叶螺旋桨的型面设计需要兼顾敞水效率与空泡抑制性能，桨叶的随边与导边做不同的圆角处理，导边位置的圆角更大，适应来流方向的变化，减少水流分离带来的效率损失；随边位置做锐边处理，让水流能够顺畅脱离桨叶表面，减少尾流涡流的能量损耗。轮毂位置的直径控制在螺旋桨总直径的20%左右，轮毂过大会增加不必要的旋转阻力，过小则会降低叶根位置的连接强度，无法承受大扭矩输出下的载荷。桨叶表面的曲面顺滑度是设计与加工环节的核心控制指标，型面的不光顺会导致局部水流压力突变，容易引发空泡剥蚀问题，长期在空泡状态下运行会在桨叶表面形成麻点状剥蚀损伤，逐步破坏桨叶的型面精度，进一步加剧效率下降与振动问题。在实际选型匹配过程中，还要结合船舶的设计航速、吃水深度确定螺旋桨的沉深比，保证螺旋桨在航行过程中完全浸没在水面以下，避免吸气现象导致的推力下降与桨叶空蚀。
