电磁飞轮制动装置结构设计方案

　　在工业传动系统的动力控制环节，飞轮配套的制动部件一直是保障设备急停、定位精度、负载安全的核心组件，这款电磁飞轮制动器的结构设计，完全围绕传动系统的实际工况需求展开，没有冗余的装饰性结构，每一处几何特征都对应明确的工程功能。从实际应用场景来看，这类制动部件常配套在需要频繁启停、精准定位的旋转传动链路中，比如自动化生产线的主飞轮传动段、包装设备的送料飞轮机构、纺织机械的卷绕飞轮单元，以及部分需要快速制动的试验台旋转惯性负载端，区别于普通的块式制动、带式制动结构，电磁驱动的制动形式不需要复杂的机械连杆传动，响应速度更快，制动扭矩的输出更线性，也更容易接入设备的电控系统实现逻辑联动。

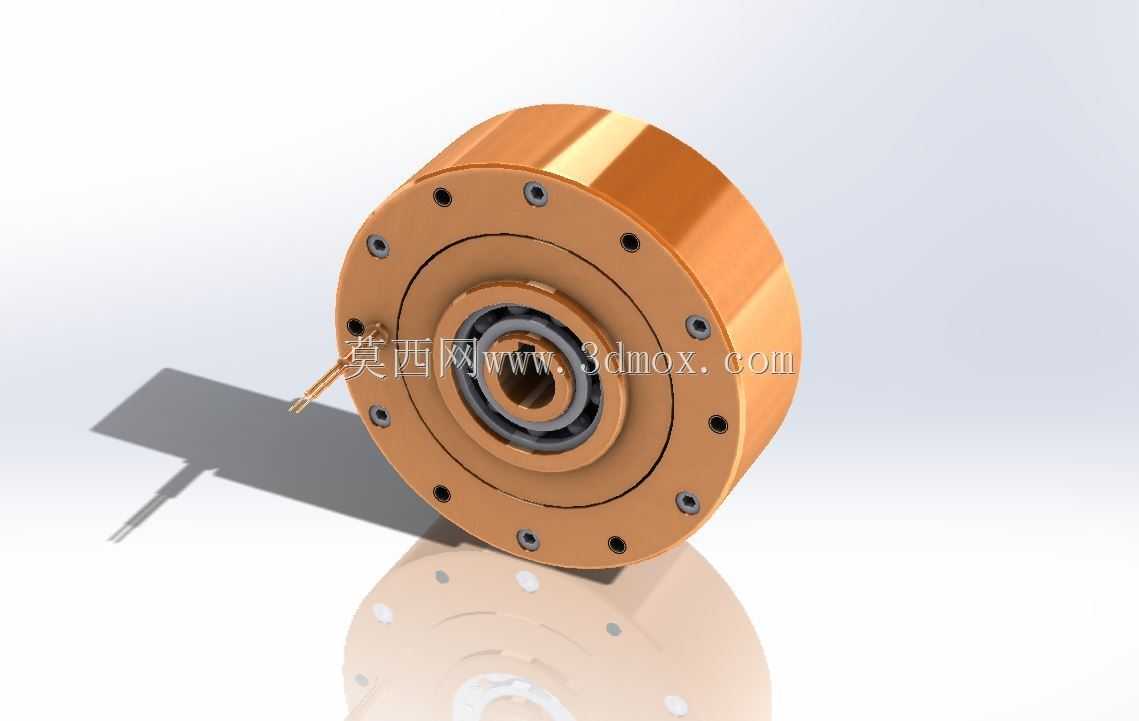

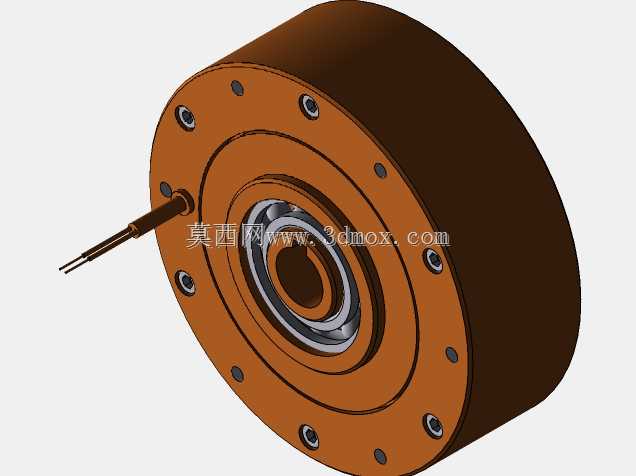

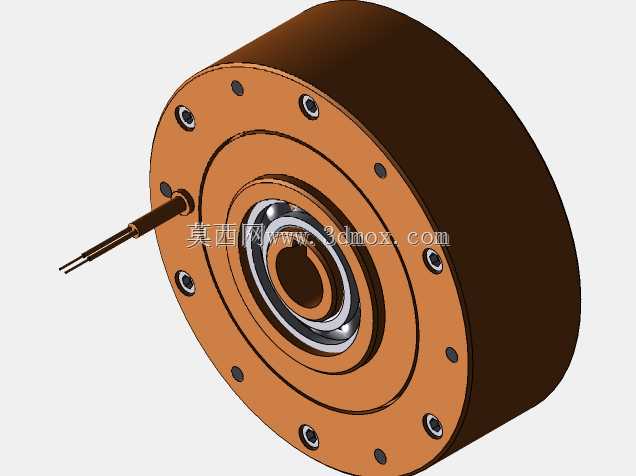

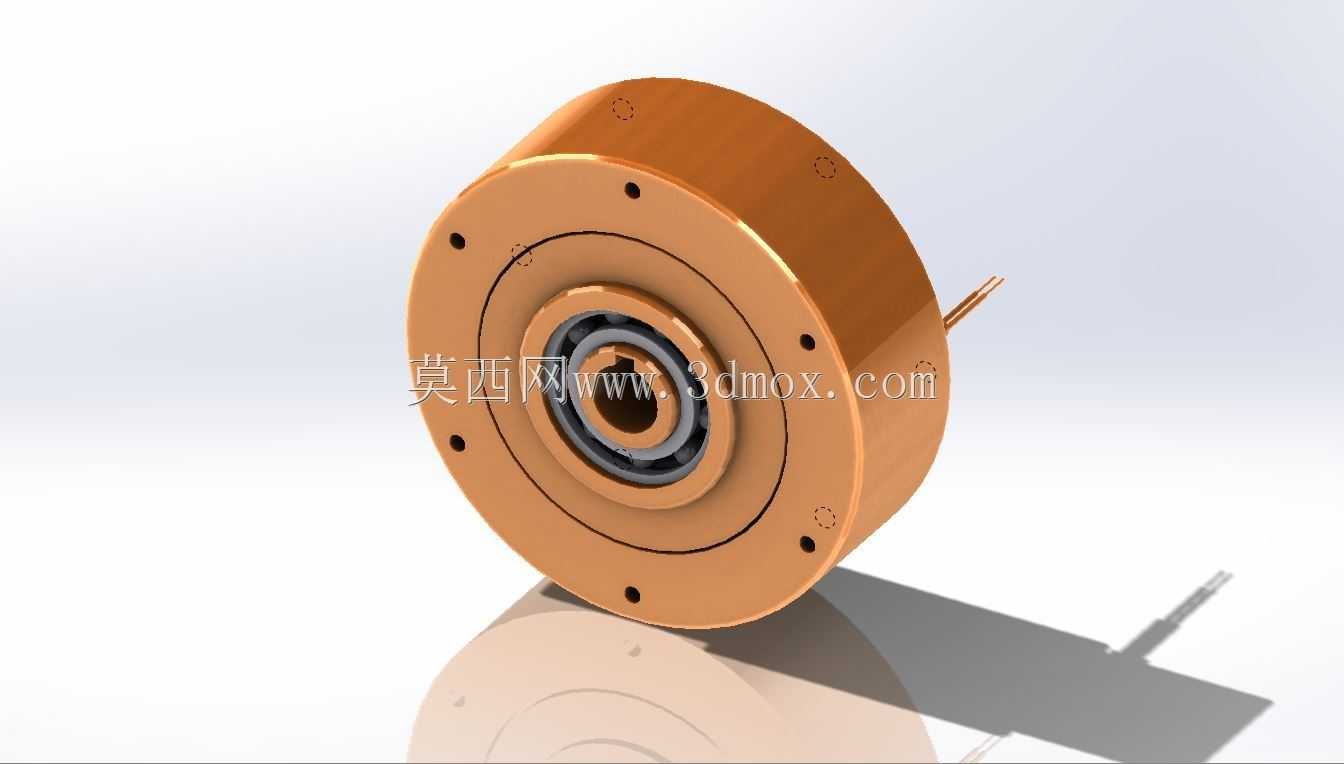

　　从功能特性上拆解，这款制动器采用同轴安装的盘式结构，主体外壳为导磁金属材质，圆周方向均匀布置的安装孔完全匹配通用飞轮端的安装孔位标准，不需要额外做转接法兰设计，中间的轴承位直接嵌套在传动轴上，保证制动组件和旋转飞轮的同轴度，避免制动过程中出现偏磨、扭矩输出不均的问题。引出的接线端直接接入设备的直流控制回路，通电状态下内部的磁路产生吸合力，带动摩擦副完成脱开动作，飞轮可以正常旋转传递惯性动能，断电状态下依靠内置的弹性元件施压，摩擦副紧密贴合实现制动，这种失电制动的逻辑本身就自带安全属性，哪怕设备出现电路故障、意外断电的情况，制动器也能立刻锁止飞轮，避免飞轮惯性旋转带来的设备碰撞、人员伤害风险。

　　在设计思路的落地过程中，首先要考虑的是安装边界的适配性，这类制动器的轴向尺寸做了严格的压缩，不会过多占用传动链路的轴向安装空间，外壳的外径尺寸和配套飞轮的安装止口完全匹配，圆周方向的安装孔采用等距均布设计，不管是水平安装还是垂直安装的传动轴，都能保证安装受力均匀，不会出现单侧应力集中的问题。摩擦副的接触面积经过扭矩匹配计算，在保证额定制动扭矩输出的前提下，摩擦面的压强控制在材料允许的合理区间，延长摩擦片的更换周期，减少后期设备维护的频次。外壳的散热结构做了隐性设计，圆周方向的壳体厚度经过热仿真优化，制动过程中摩擦产生的热量可以通过金属壳体快速向外散发，不需要额外加装散热风扇或者散热筋，避免外部粉尘、切削液通过散热缝隙进入制动器内部，影响磁路和摩擦副的使用寿命。

　　从结构细节来看，中间的轴承位采用双支撑的内嵌设计，轴承的外圈和壳体过盈配合，内圈和传动轴间隙配合后通过锁紧件固定，保证长期运行过程中不会出现轴承跑圈、同轴度偏移的问题。接线端的出线位置做了密封防护设计，适配工业车间多粉尘、少量切削液飞溅的工况，不需要额外做外部防护套。端盖和主体壳体的连接采用内六角圆柱头螺钉，螺钉头完全沉到安装孔内，不会突出外壳表面，避免安装过程中和周边的传动部件产生干涉。在实际选型匹配的时候，只需要核对传动轴的轴径、安装法兰的孔位分布、所需的额定制动扭矩三个核心参数，就可以直接替换同规格的传统机械制动部件，不需要对原有传动链路做大规模的结构改动，安装调试的门槛很低。

　　很多设计人员在做飞轮传动段的制动选型时，容易忽略制动过程中的扭矩冲击问题，这款制动器的磁路设计做了缓冲优化，吸合和释放的过程不会出现瞬间的硬冲击，制动扭矩是线性上升的，既可以保证快速锁止飞轮的惯性负载，又不会因为瞬间的制动力矩过大对传动轴、齿轮传动副造成冲击损伤，延长整个传动链路的使用寿命。另外，制动器的摩擦副采用磨损自动补偿的结构设计，随着摩擦片的正常磨损，内部的弹性元件会自动跟进补偿磨损量，不需要人工频繁调整摩擦间隙，长期运行过程中制动扭矩的输出稳定性很高，不会因为摩擦片磨损出现制动疲软、制动力不足的问题。在垂直安装的传动场景下，比如垂直升降机构配套的飞轮制动端，这款制动器的静摩擦扭矩预留了足够的安全系数，哪怕长期承受垂直方向的负载，也不会出现溜车、滑移的问题，完全满足工业设备的安全规范要求。
