SAEBaja越野赛车专用通风制动盘结构设计

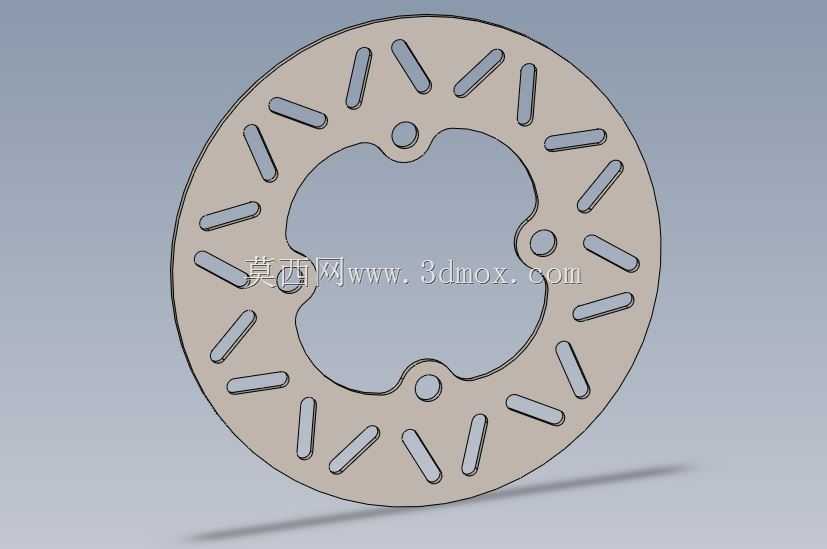

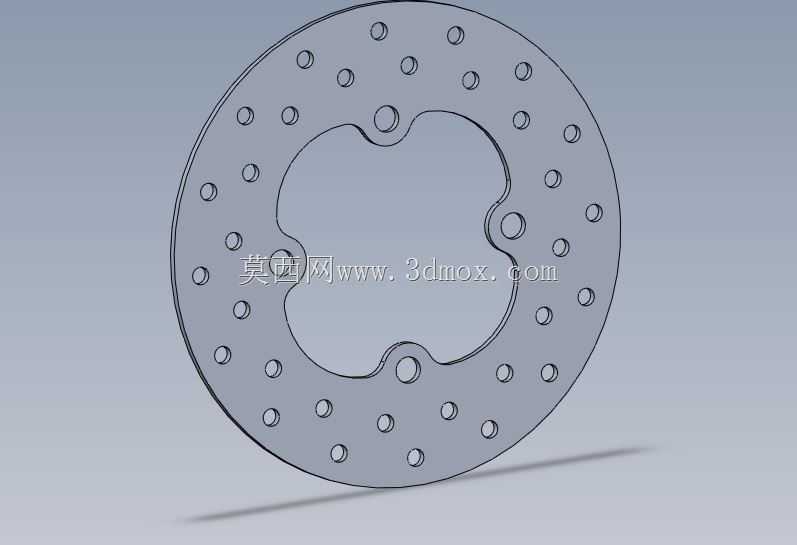

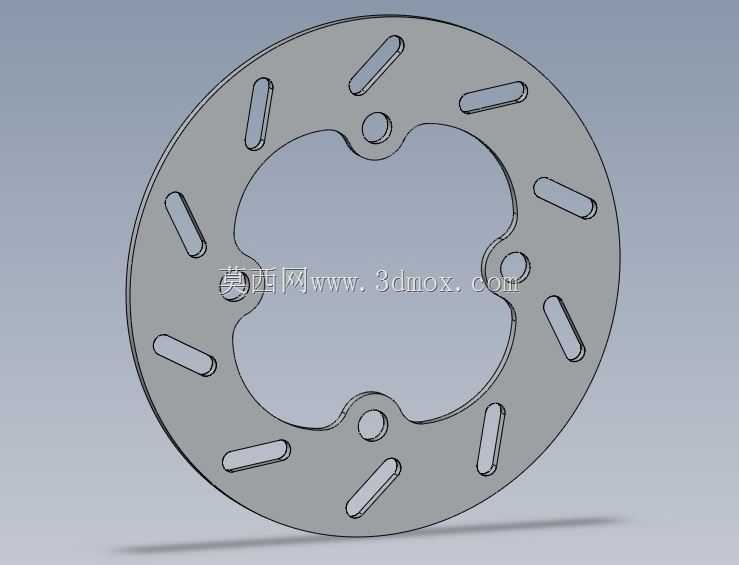

在非道路越野赛事的车辆制动系统开发中，制动盘的性能直接决定了车辆在连续颠簸、泥水侵袭、高频制动工况下的行驶安全性与操控稳定性，尤其是SAE Baja赛事的参赛车辆，需要面对碎石路面、陡坡缓降、连续弯道等复杂场景，制动系统需要承受持续的热负荷与机械冲击，常规量产民用车辆的制动盘结构很难适配这类极端使用场景。这款制动盘的设计完全围绕越野赛事的特殊使用需求展开，整体采用圆形盘体结构，中心设置异形花键安装孔，区别于常规民用车辆的等径螺栓孔布局，这种异形安装接口可以直接与轮毂轴承单元的法兰端匹配，无需额外加装转接盘，既减少了装配层级带来的累积公差，也能降低簧下质量，对于越野赛车来说，簧下质量的降低可以直接提升悬挂系统的响应速度，让车轮在颠簸路面更紧密地贴合地面，提升抓地力表现。盘体的摩擦工作面上均匀布置了多组圆形通风散热孔，这些孔洞并非等直径等间距的简单排布，而是根据制动过程中盘面的温度场分布做了差异化调整，在制动钳摩擦片对应的高频接触区域，孔洞的排布密度更高，既可以在连续制动过程中加快空气流通，带走摩擦产生的热量，避免制动盘出现热衰退导致制动力下降，也能在车辆驶过积水、泥水路时，快速排走盘面附着的泥水与碎石碎屑，减少摩擦片与盘面之间的异物卡滞，避免制动抖动或者摩擦片异常磨损。盘体边缘做了均匀的圆弧倒角处理，避免越野行驶中飞溅的碎石击打盘体边缘造成崩缺，同时也能减少应力集中，提升盘体在承受交变制动力矩时的结构强度，防止长时间高强度使用后出现盘面开裂的问题。从安装边界来看，中心异形孔的轮廓完全匹配赛事专用轮毂的安装法兰定位基准，装配时可以直接实现径向与周向的定位，不需要额外做定位销结构，装配工序更简单，也能保证制动盘与轮毂的同轴度，减少高速转动时的端面跳动量，避免制动过程中出现方向盘抖动的问题。盘体的厚度设计也充分考虑了越野赛事的磨损余量，相比同尺寸的民用车辆制动盘，厚度预留了更大的磨损空间，能够支撑整个赛事周期的使用，不需要中途频繁更换制动盘。在制动工况匹配上，这款制动盘的有效摩擦半径经过反复核算，既保证了足够的制动力矩输出，满足车辆在陡坡路段的制动需求，也不会因为制动力矩过大导致车轮抱死，配合赛事专用的制动卡钳，可以实现线性的制动力输出，方便车手在越野路段精准控制制动力度，在过弯时可以通过细腻的制动操作调整车身姿态。盘面的散热孔除了散热排屑的作用，也能在一定程度上降低盘体的整体重量，相比同尺寸的实心制动盘，重量降低了近两成，进一步优化了车辆的簧下质量配比。设计过程中也充分考虑了不同工况下的结构强度，通过对制动过程中盘面的应力分布做仿真分析，在应力集中的安装孔周边区域做了局部加厚处理，避免大制动力矩下安装孔出现变形或者开裂，同时在盘面的非摩擦区域做了轻量化的结构优化，在保证结构强度的前提下尽可能降低重量。实际装车测试中，这款制动盘在连续二十分钟的高强度制动测试后，盘面温度始终保持在合理区间，没有出现明显的热衰退现象，在泥水路段测试后，制动响应速度也没有因为盘面附着泥浆出现明显下降，散热孔可以在车轮转动的离心力作用下快速甩出附着的泥浆，保证摩擦面的清洁度。盘体的材质适配常规的灰铸铁或者高性能球铁材料，加工工艺也和常规制动盘的加工流程兼容，不需要特殊的加工设备就可以实现量产，对于学生参赛车队来说，加工成本可控，加工周期也能满足赛事的筹备进度要求。安装时只需要将中心异形孔对准轮毂法兰的对应轮廓，推入后用锁紧螺母固定即可，不需要调整同轴度，装配难度低，也方便赛事过程中的快速更换，如果在比赛中出现制动盘损坏的情况，维修人员可以在短时间内完成更换，减少维修耗时，提升比赛中的竞争力。
