长环形循环照明轨道结构设计方案

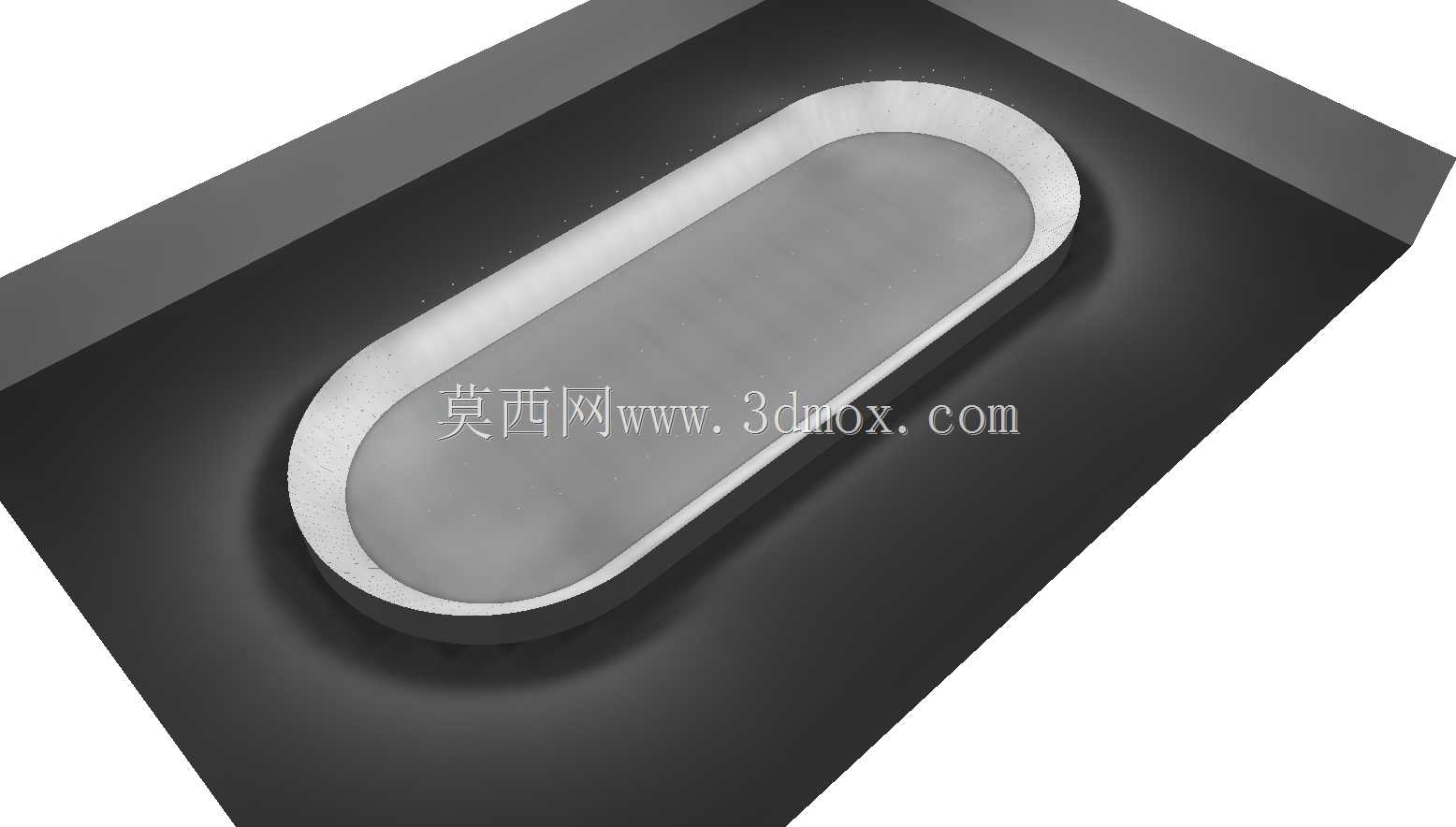

在工业视觉检测工位、流水线作业照明补光、展厅动态展陈照明这类场景里，固定点位的照明往往存在照射盲区，工件流转到转角位置时容易出现照度不均的问题，这套长环形的循环照明轨道，就是为了解决连续动线内的无断点照明需求设计的。从结构上看，整体采用两端半圆衔接直段的长环形布局，直段部分承担主要的照明覆盖区间，两端的圆弧段实现照明载体的平滑转向，整个轨道的闭合回路设计，可以让搭载的照明模组沿着固定路径持续循环移动，不需要额外设置换向机构，就能覆盖整个环形围合区域的所有照射点位。

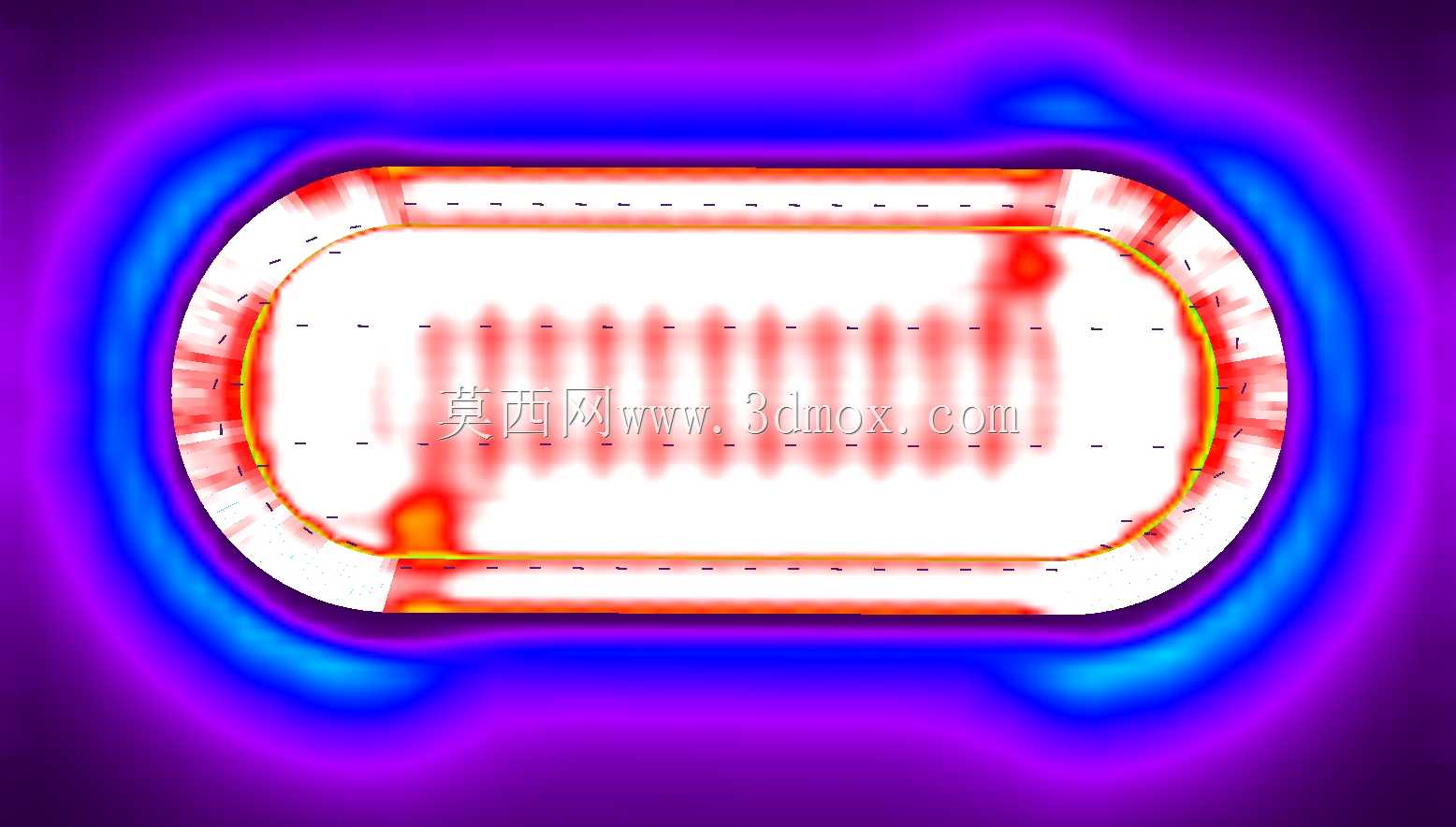

设计过程中首先考虑的是运行的平顺性，轨道的截面采用内嵌式槽型结构，照明模组的滑动配合面预留了均匀的配合间隙，避免循环运行过程中出现卡滞，尤其是两端圆弧段的曲率经过反复校核，和直段轨道的衔接处做了相切过渡处理，滑动件经过衔接位置时不会出现顿挫，保证照明输出的稳定性。从光效模拟的结果可以看到，轨道内侧的照度分布呈现中间区域均匀、边缘区域平滑过渡的状态，直段部分的照明模组等距排布时，相邻模组的照射范围存在合理重叠，不会出现明暗相间的斑马纹，圆弧段的模组排布密度根据曲率做了适配调整，避免转角位置因为照射角度变化出现局部暗区。

安装边界方面，这套轨道的直段长度可以根据实际应用场景的工位长度做模块化拼接，两端半圆段的转弯半径固定，安装时只需要保证整个环形轨道的安装基准面平面度在合理公差范围内，就能避免滑动件运行时出现额外的侧向负载。轨道的固定点位沿着直段和圆弧段均匀分布，每个固定点都预留了调节余量，可以补偿安装面的平面度误差，不需要额外加工高精度的安装基座就能完成装配。

实际应用时，这套轨道除了搭载照明模组，也可以根据需求搭载小型检测传感器、喷码标识头等功能部件，沿着循环路径完成连续作业，相比直线往复式的移动机构，闭合环形的轨道不需要设置行程端点，不存在往复换向的停顿时间，作业效率更高。在结构强度设计上，轨道本体采用轻量化的截面设计，在保证滑动配合面刚度的前提下，尽可能降低整体自重，减少安装时的承重负载，同时轨道的槽型结构本身可以作为滑动件的防护结构，避免车间内的粉尘、碎屑进入配合面，降低日常维护的频次。

针对不同场景的照明需求，轨道上的照明模组可以灵活调整安装角度，不需要改动轨道主体结构，就能实现垂直向下照射、侧向斜射等不同的照射角度，适配不同高度的工件检测、不同幅面的展品照明需求。循环运行的驱动方式可以根据负载大小选择同步带驱动或者摩擦轮驱动，驱动单元可以布置在直段的任意位置，不需要占用两端圆弧段的空间，整体布局的灵活性更高。在设计校核阶段，重点验证了滑动件在圆弧段的运行轨迹偏差，确保模组经过圆弧段时，照射点的偏移量控制在允许范围内，不会因为转向导致照明区域偏离预设的作业范围，同时对轨道的拼接位置做了定位结构设计，多段直段拼接时，配合面的错位量控制在极小范围内，不会影响滑动件的顺畅通行。
