户外壁挂式金属爬梯带顶部防护平台结构

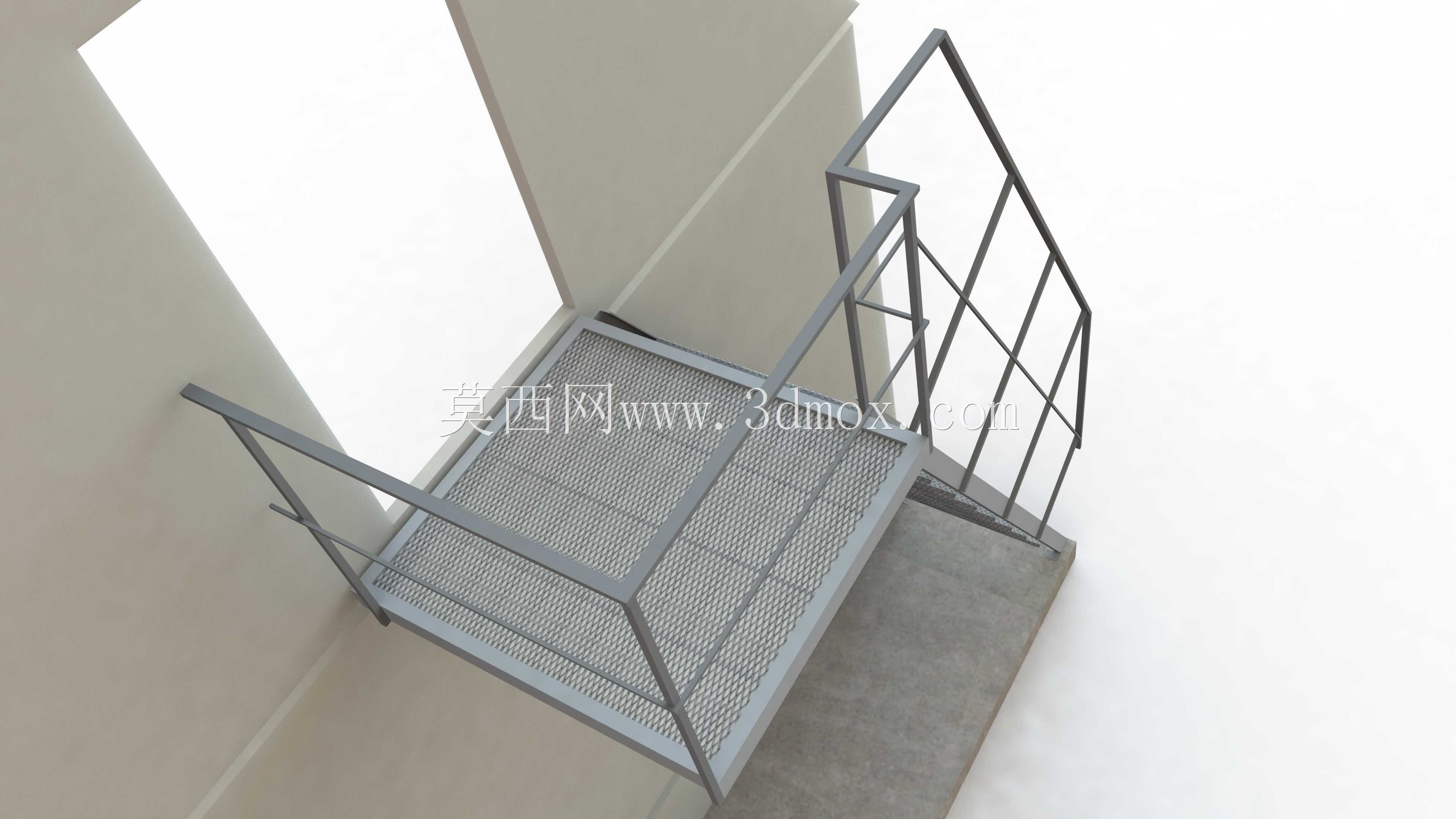

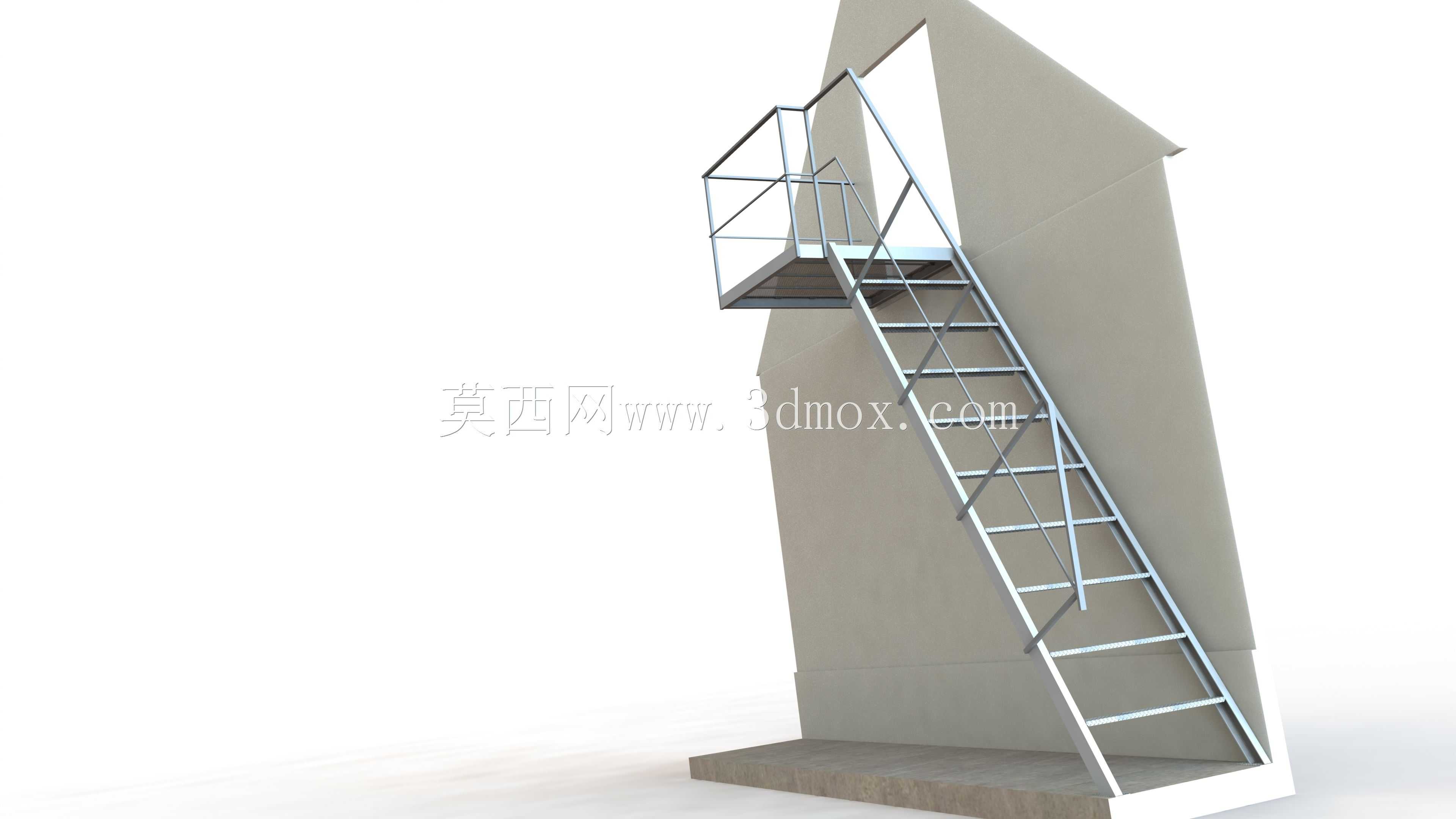

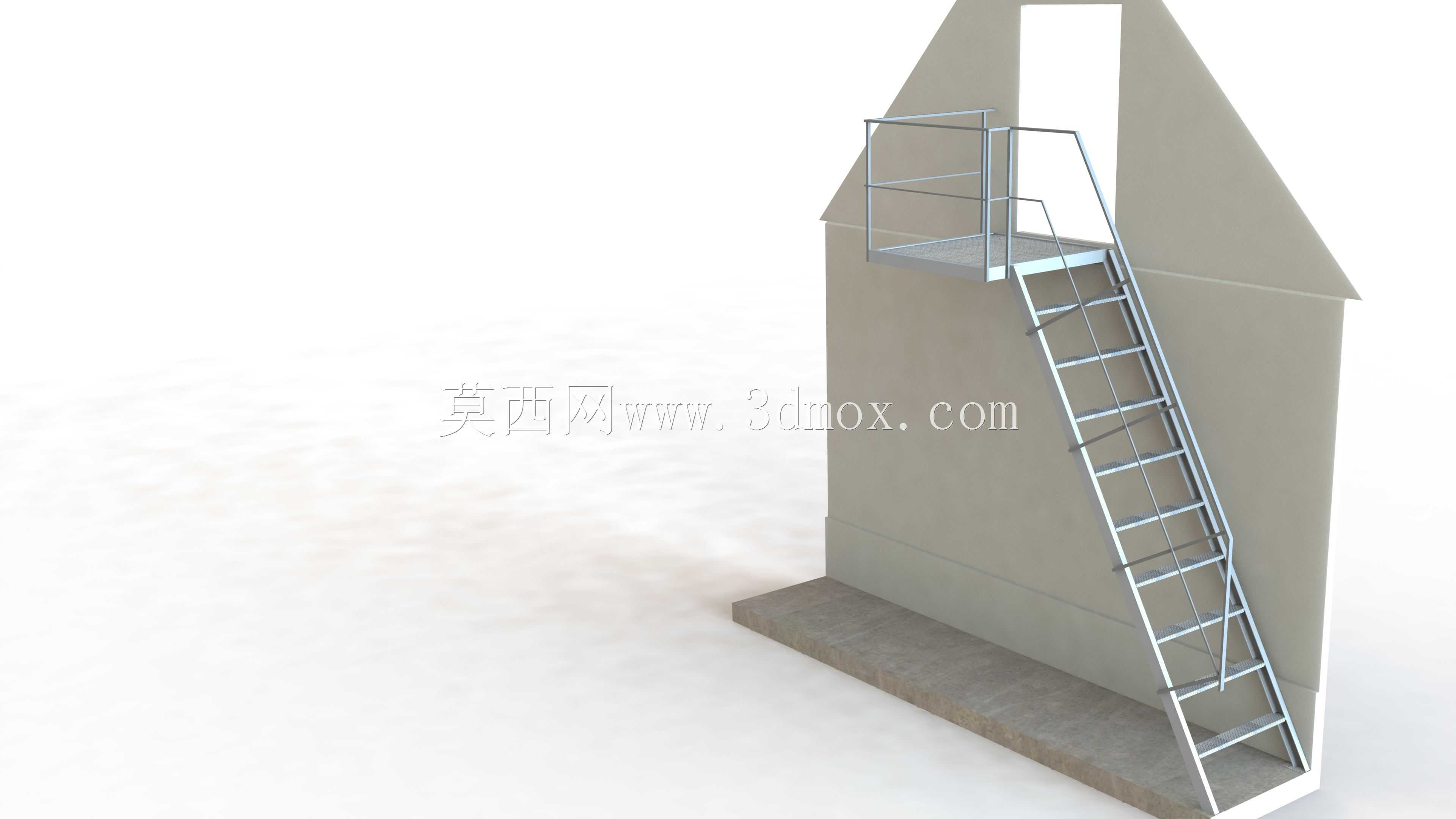

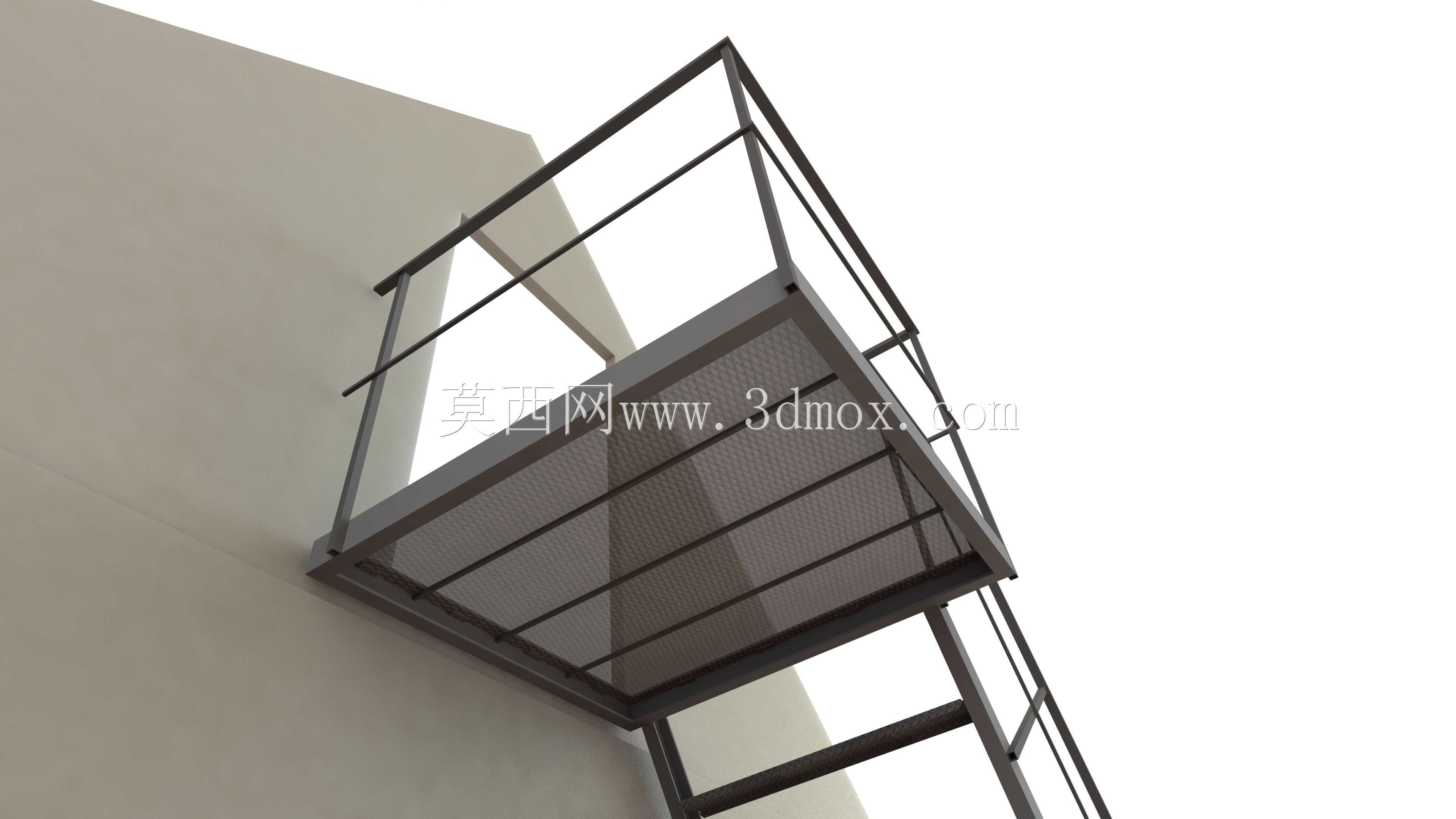

这套壁挂式金属爬梯结构，主要适配建筑外墙、工业设备侧立面、通讯塔基侧墙等需要临时或定期登高作业的场景，日常多用于外墙检修、设备维护、屋面巡检这类需要单人上下通行的作业需求，相比落地式直梯，壁挂安装的形式不占用地面通行空间，尤其适合场地狭窄、地面有设备排布或通行通道不能被遮挡的作业区域。从结构设计来看，爬梯主体采用等边角钢作为两侧主纵梁，踏步采用防滑花纹钢板冲压成型，每级踏步的高度控制在常规人体工程学适配的300mm区间，踏步宽度不小于200mm，保证作业人员上下时脚部有足够的支撑面，避免踩空打滑。顶部连接的作业平台采用矩形钢管焊接框架，台面铺设3mm厚花纹钢板，平台临边设置高度1.2m的防护栏杆，栏杆中部设置0.6m高的中间横杆，底部设置100mm高的挡脚板，完全符合高空作业临边防护的安全要求，平台一侧预留与建筑墙体或设备立面贴合的安装支座，支座上开有长圆形安装孔，可适配安装面的预埋螺栓位置偏差，降低现场安装的对位难度。爬梯与墙体的连接采用膨胀螺栓固定的壁挂支座，每间隔1.5m设置一组连接支座，保证爬梯整体与立面的连接刚度，避免人员攀爬时梯身产生过大晃动，爬梯最下端距离地面预留150mm的间隙，既避免地面积水浸泡梯身底部造成锈蚀，也能防止地面杂物堆积顶住梯身导致安装错位。设计过程中优先考虑了户外使用的耐候性，所有钢结构构件表面均做热浸镀锌处理，焊接部位打磨平整后补喷富锌底漆，可适应户外雨淋、温差变化带来的腐蚀影响，整体结构没有多余的装饰性构件，所有型材选型都在满足承重要求的前提下控制材料规格，单人重量按100kg动载荷计算时，梯身最大挠度不超过跨度的1/400，攀爬过程中不会出现明显的弹性形变。安装边界方面，爬梯整体宽度控制在600mm，平台向外伸出墙面的距离为800mm，安装时需要保证平台上表面与需要到达的作业面（比如屋面入口、设备检修口）齐平，爬梯两侧距离周边障碍物的净距不小于150mm，保证人员上下时肢体有足够的活动空间，不会被周边构件磕碰。在实际应用中，这类爬梯也常被用于老旧小区外墙改造的空调外机检修、厂区储罐侧壁的液位计检修、信号基站外墙的天线维护等场景，相比定制的大型检修楼梯，这种模块化的壁挂爬梯加工周期短，现场安装不需要大型吊装设备，两名安装工人配合普通五金工具即可完成整体装配，后期维护也只需要定期检查连接螺栓的紧固情况、焊缝是否有开裂、表面防腐层是否有破损即可，维护成本极低。结构建模过程中，所有型材的连接节点都做了贴合实际焊接工艺的处理，没有出现干涉的构件，踏步与纵梁的连接采用满焊焊接，栏杆与平台框架的连接也采用连续焊缝，避免出现虚焊导致的结构安全隐患，平台的承重设计可同时容纳两名作业人员临时停留，满足常规检修作业的载荷需求。
