折叠机配套输送辊筒套件结构设计

在纸品加工、软包装材料折叠成型的生产线上，折叠机的物料输送稳定性直接决定了折边精度与成品良率，这套辊子组件正是为折叠工序段的平稳导料、精准送进设计的核心配套部件。日常生产中，折叠机需要连续完成薄型片状物料的折痕压合、多道折叠成型动作，物料在工位间的传输不能出现偏移、打滑、褶皱问题，否则会直接导致折边错位、成品报废，这套辊筒套件就是承担物料承托、定向输送、张力维持功能的关键结构。

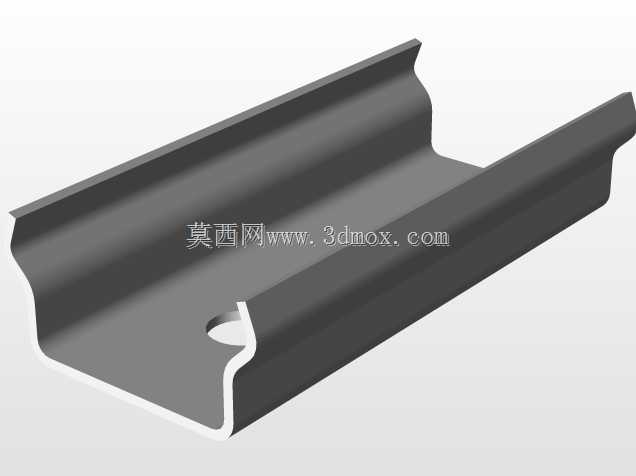

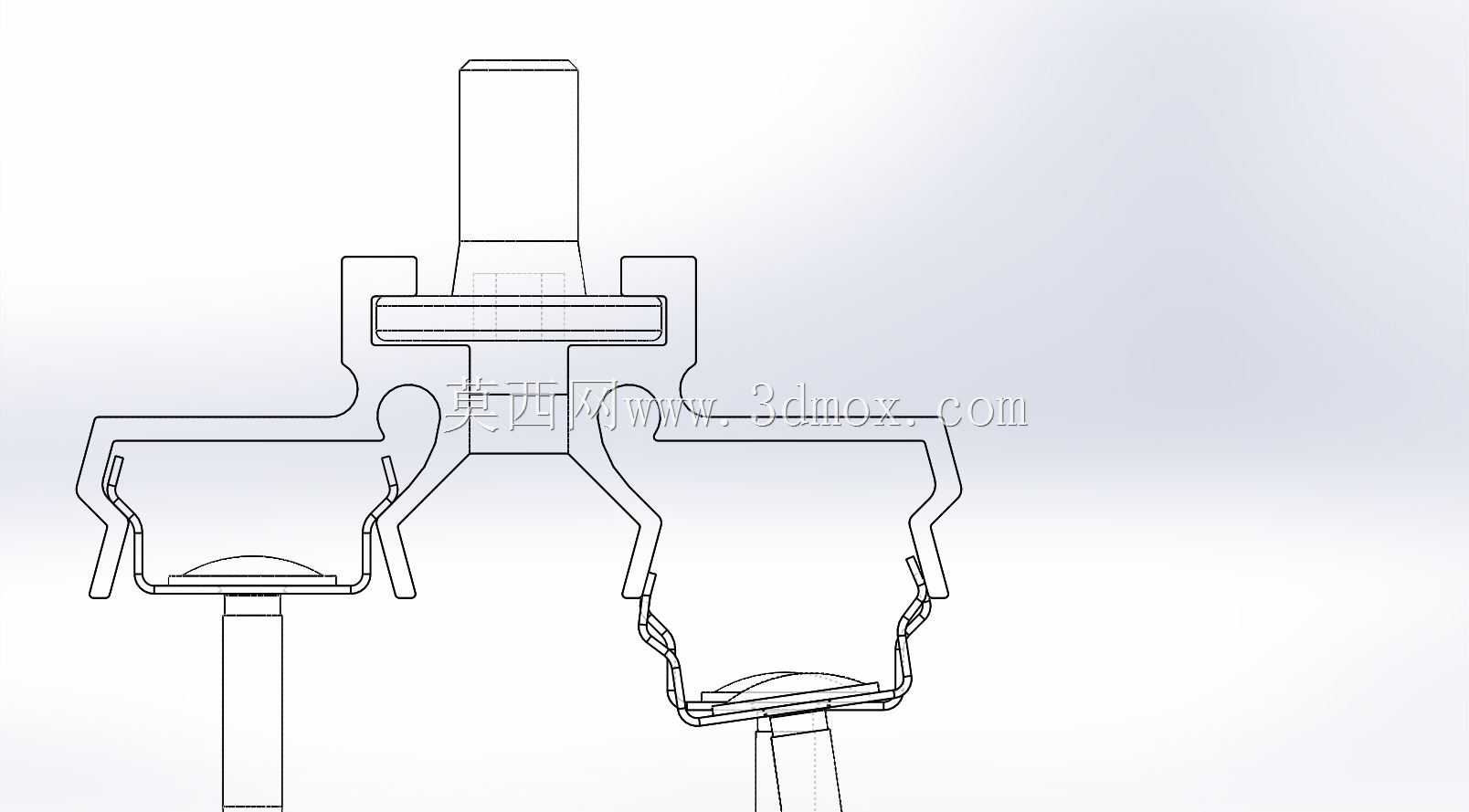

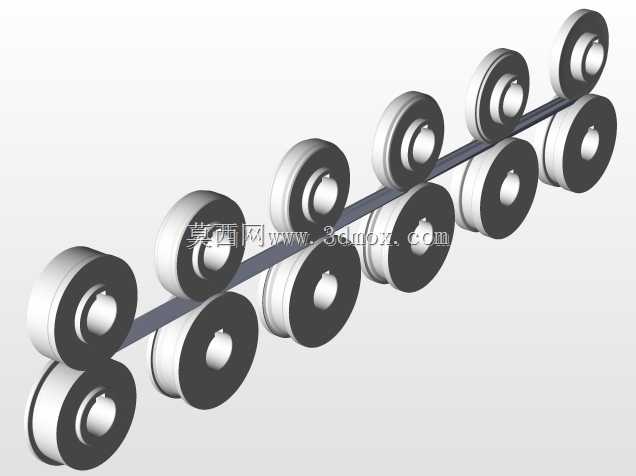

从实际使用场景来看，这套辊子安装在折叠机的进料过渡段与折边工位之间，每根辊子的平行度公差控制在0.02mm以内，避免物料传输过程中出现走偏。辊体采用薄壁空心结构设计，在保证整体刚性的前提下降低了转动惯量，设备启停时不会因为辊子惯性过大拉扯物料产生拉伸变形，适配厚度0.05mm到0.5mm的纸张、塑料薄膜、复合包装片材的输送需求。辊面做了精磨处理，表面粗糙度控制在Ra0.8，既保证和物料之间有足够的摩擦力带动片材平稳前进，又不会因为表面过于粗糙刮伤软质物料表面，对于印刷面的包装材料也能避免蹭花印刷图案。

设计过程中，首先考虑的是安装边界的适配性，整套辊子的安装支座孔位完全匹配常规窄幅折叠机的机架安装间距，不需要对原有设备的机架做二次打孔改造，替换原有磨损辊件时可以直接对位安装，降低设备维护的改造成本。辊子两端的轴颈采用标准直径设计，适配常用的深沟球轴承安装，轴承位的公差配合选k6过渡配合，既保证轴承内圈和轴颈同步转动不出现跑内圈的问题，又不会因为过盈量过大导致轴承装配时损伤滚动体。相邻辊子之间的中心距经过反复验算，保证物料在两辊之间的下垂量控制在2mm以内，避免下垂量过大导致物料进入折边工位时位置偏移，同时中心距也不会过小导致辊子排布过密，增加不必要的转动阻力与设备制造成本。

从功能特性上看，这套辊筒套件里包含不同直径的辊子，靠近进料端的辊子直径稍大，主要承担大跨度的物料承托，减少物料在进料段的下垂变形；靠近折边工位的辊子直径稍小，排布更密集，能够在折边前将物料完全展平，消除物料表面的轻微褶皱，保证折边位置的精度。每根辊子都做了动平衡校正，剩余不平衡量控制在G2.5等级，设备在最高120m/min的线速度下运行时不会出现明显振动，避免振动传递到物料上导致折痕出现波浪形缺陷。辊子的轴端预留了链轮安装位，可以根据设备的传动布局选择单端驱动或者双端同步驱动，适配不同厂家折叠机的传动系统设计，不需要额外加工轴端结构。

在实际生产运维层面，这套辊子的结构采用快拆设计，松开两端轴承座的固定螺栓就可以将辊子整体取出，不需要拆解周边的护板、导料板等结构，日常清理辊面粘附的胶渍、纸毛时操作十分便捷，能够缩短设备日常维护的停机时间。辊体表面做了硬质阳极氧化处理，耐磨性能是普通钢材的2倍以上，长期和片材摩擦也不会出现明显的磨损沟痕，延长了易损件的更换周期，降低生产线的长期运维成本。针对有特殊需求的生产场景，比如输送带静电的薄膜类物料，还可以在辊体内部预留安装静电消除棒的空腔，不需要额外在辊子周边加装静电消除装置，节省设备内部的安装空间。

设计时还充分考虑了不同物料的适配性，辊子两端的轴承座采用腰型孔安装结构，可以微调辊子的轴线角度，当输送不同摩擦系数的物料出现轻微走偏时，不需要更换辊件，只需要微调两端轴承座的位置就可以纠正物料的走偏方向，调整精度可以达到0.1mm，能够快速适配不同生产批次的物料特性，减少设备调试的时间。整套辊子的安装高度和折边工位的进料口高度保持齐平，物料从辊面输送到折边模具时不会出现高度差导致的折边位置错位，保证每一片物料的折边位置误差控制在0.1mm以内，满足高精度折叠产品的生产要求。
