壁挂式智能感应终端外观结构设计

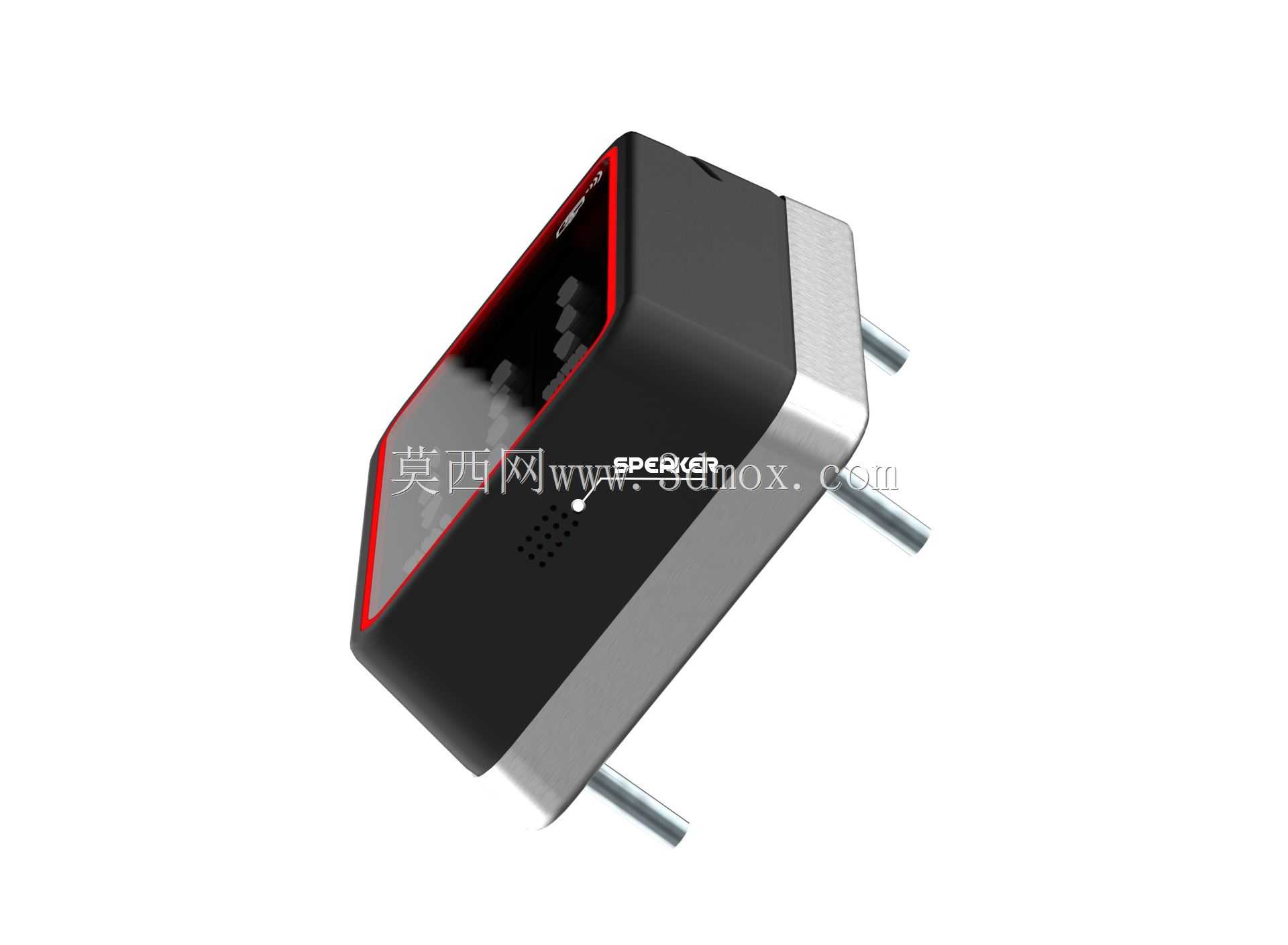

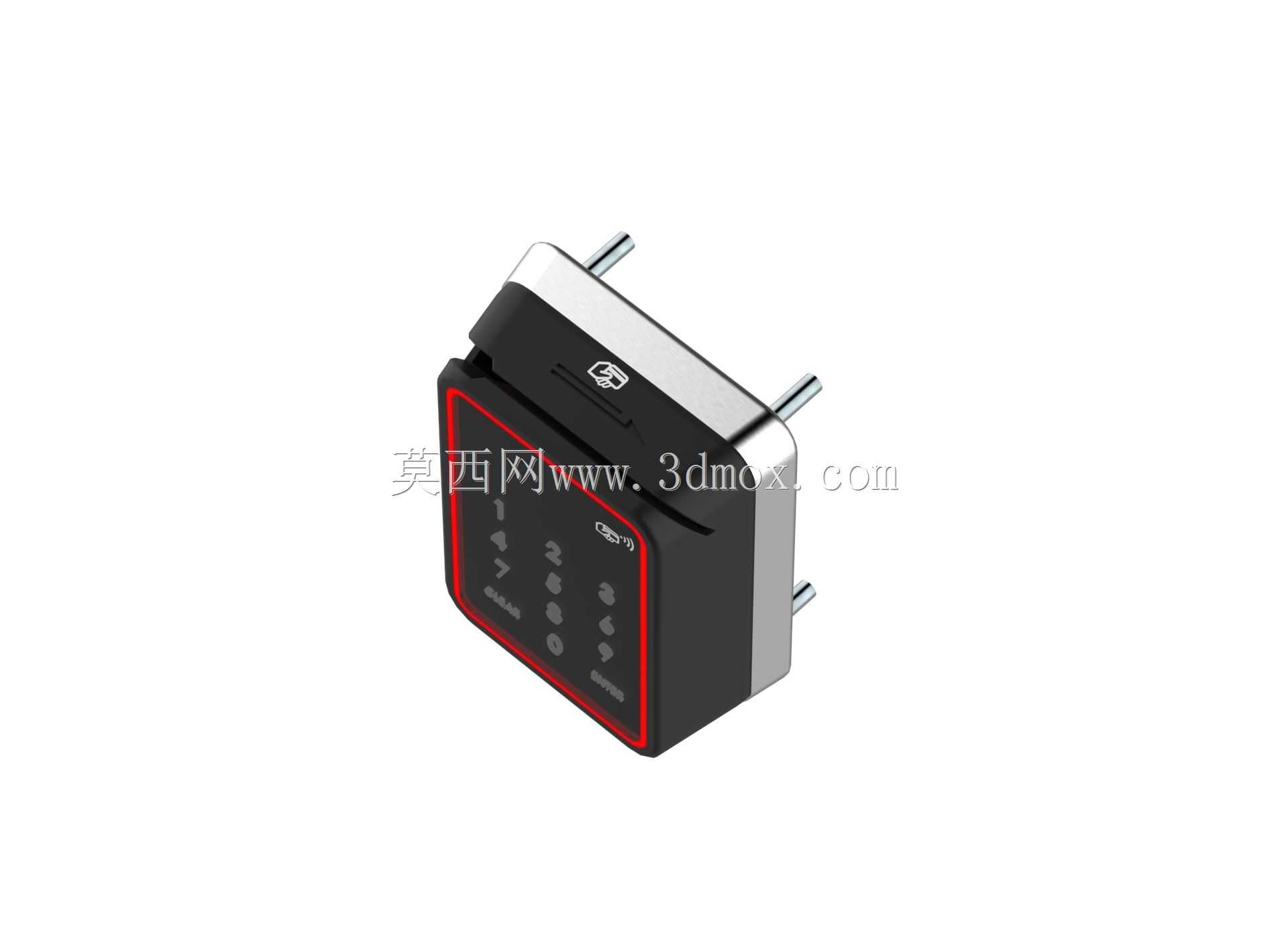

这款壁挂式智能感应终端的结构设计，首先围绕墙面安装场景做了适配，底部伸出的两个插装引脚，对应86型标准暗装接线盒的安装孔位，安装时无需额外打孔固定，直接将引脚插入接线盒预留的固定孔位锁紧即可，安装后设备主体与墙面贴合间隙控制在1mm以内，避免积灰同时保证外观整洁。设备整体外轮廓采用方中带圆的倒角设计，四个边角做R8圆角处理，既避免安装使用过程中磕碰划伤，也符合公共区域电子设备的安全设计规范。

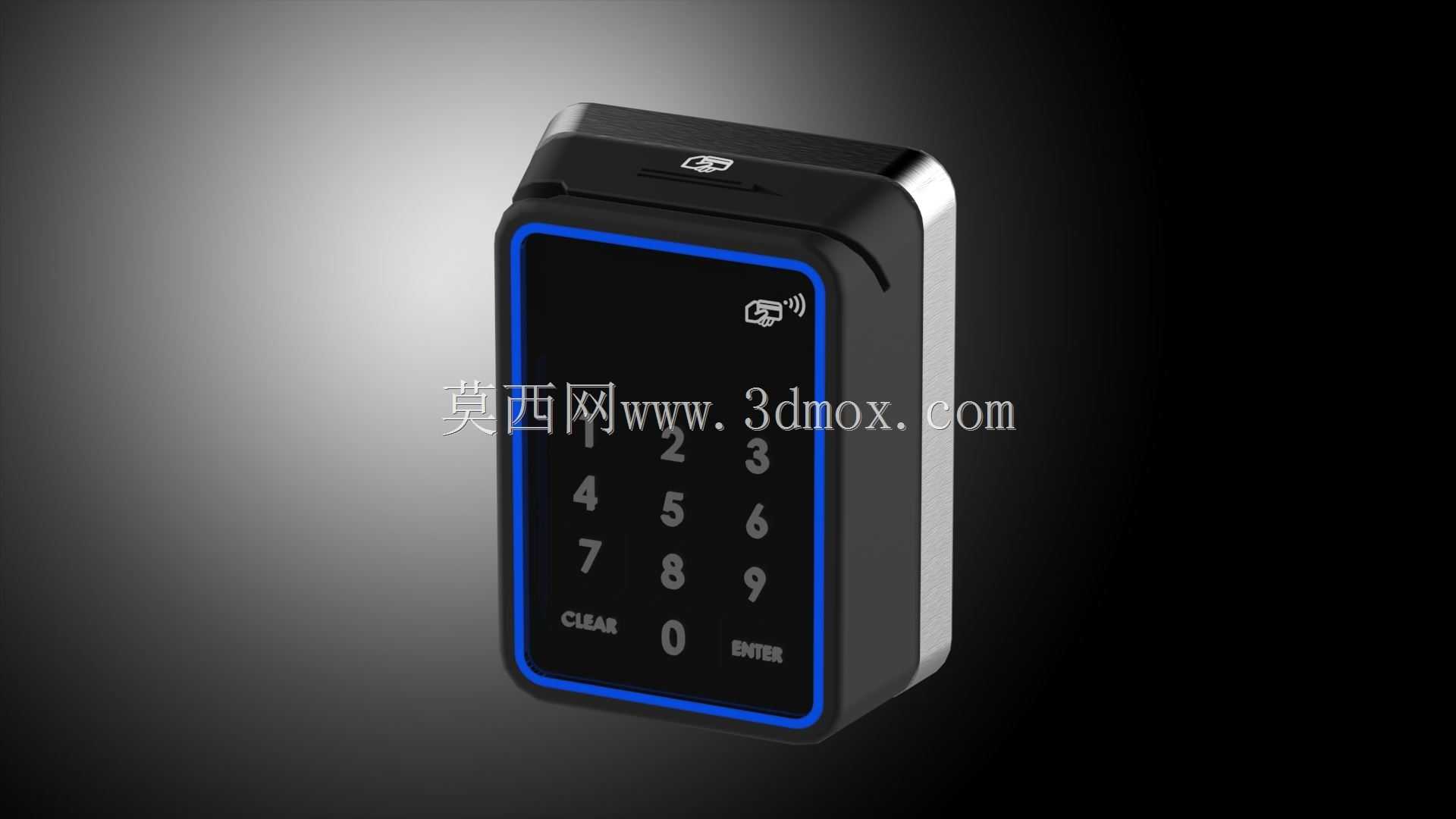

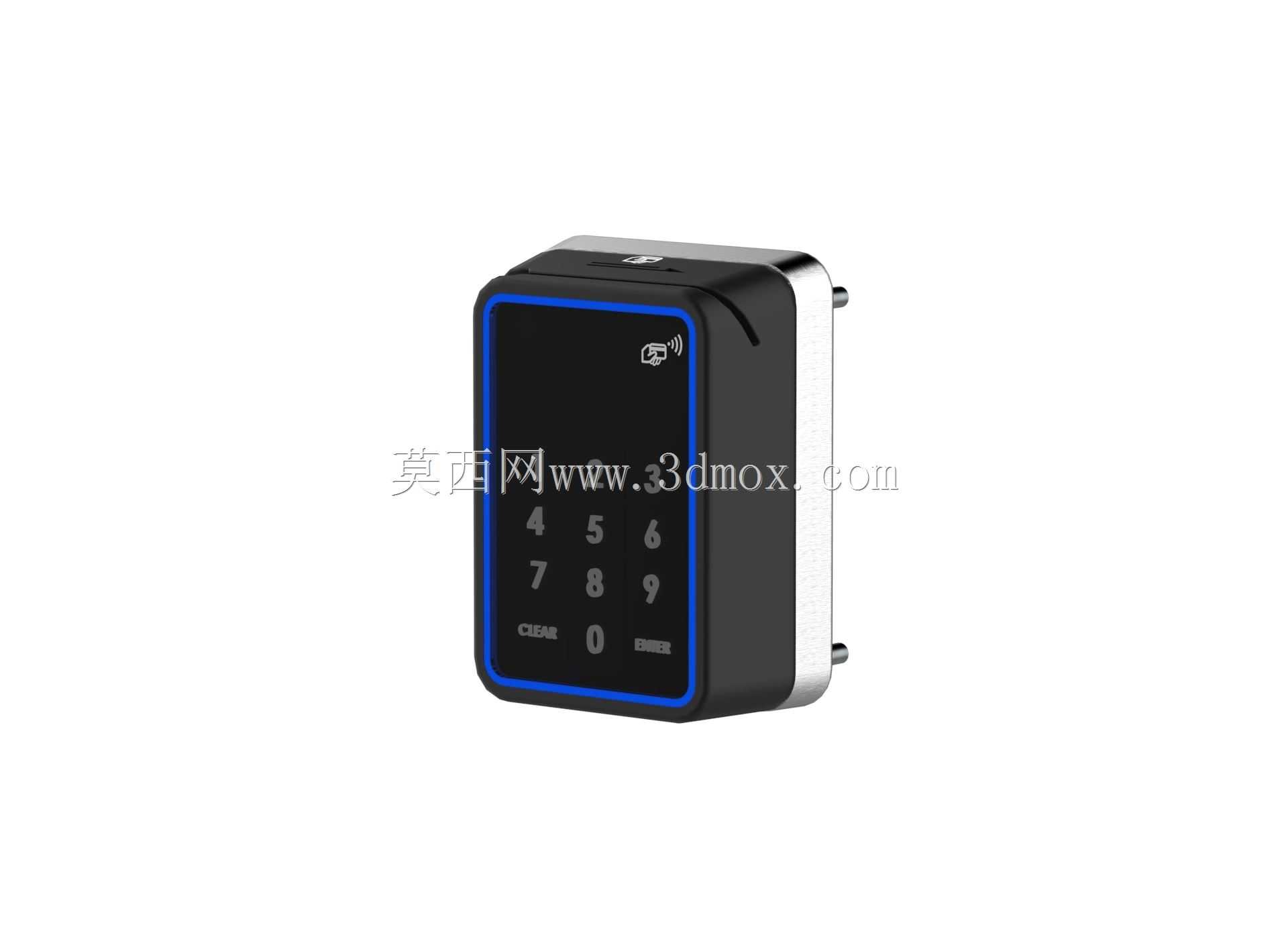

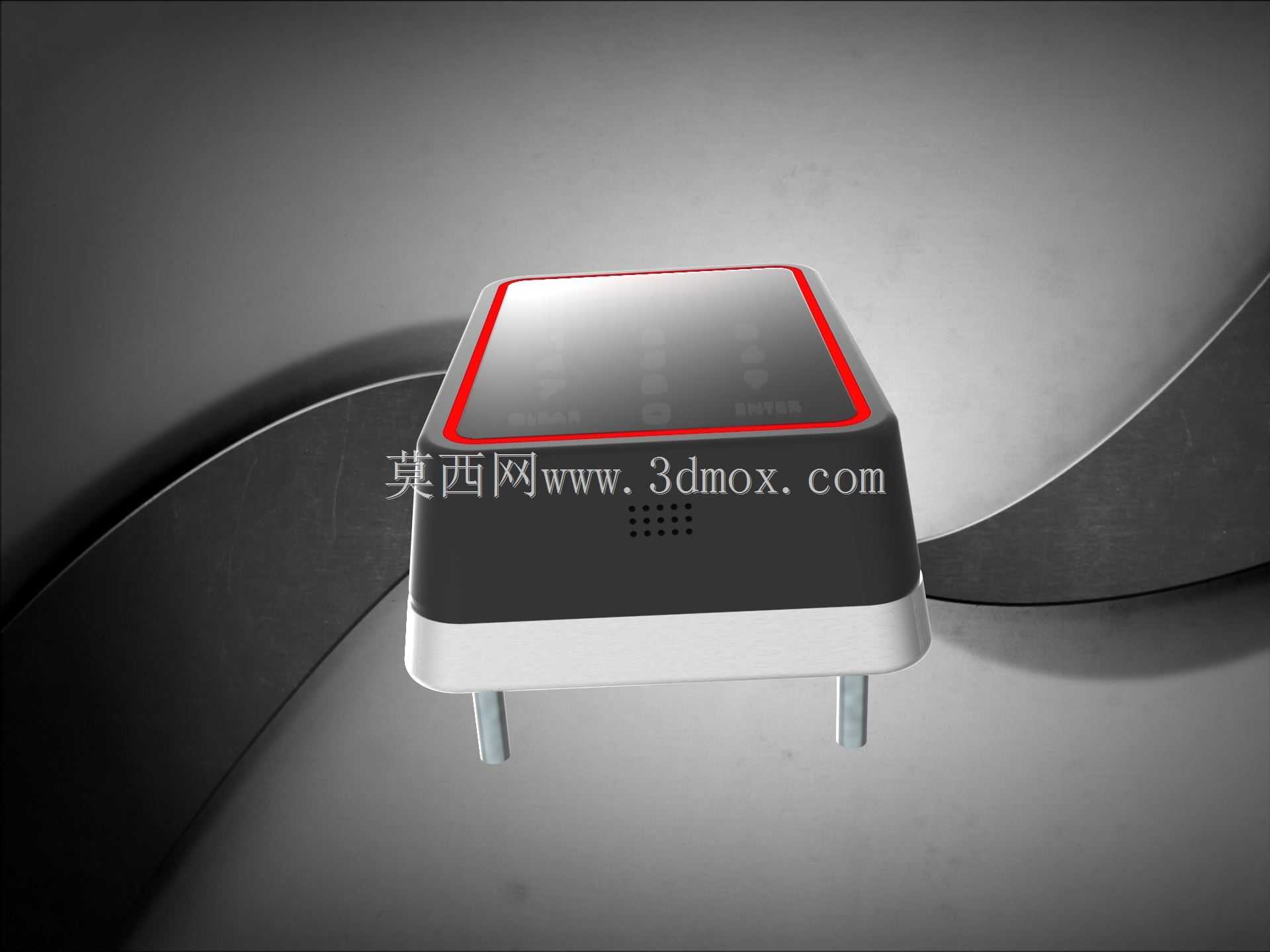

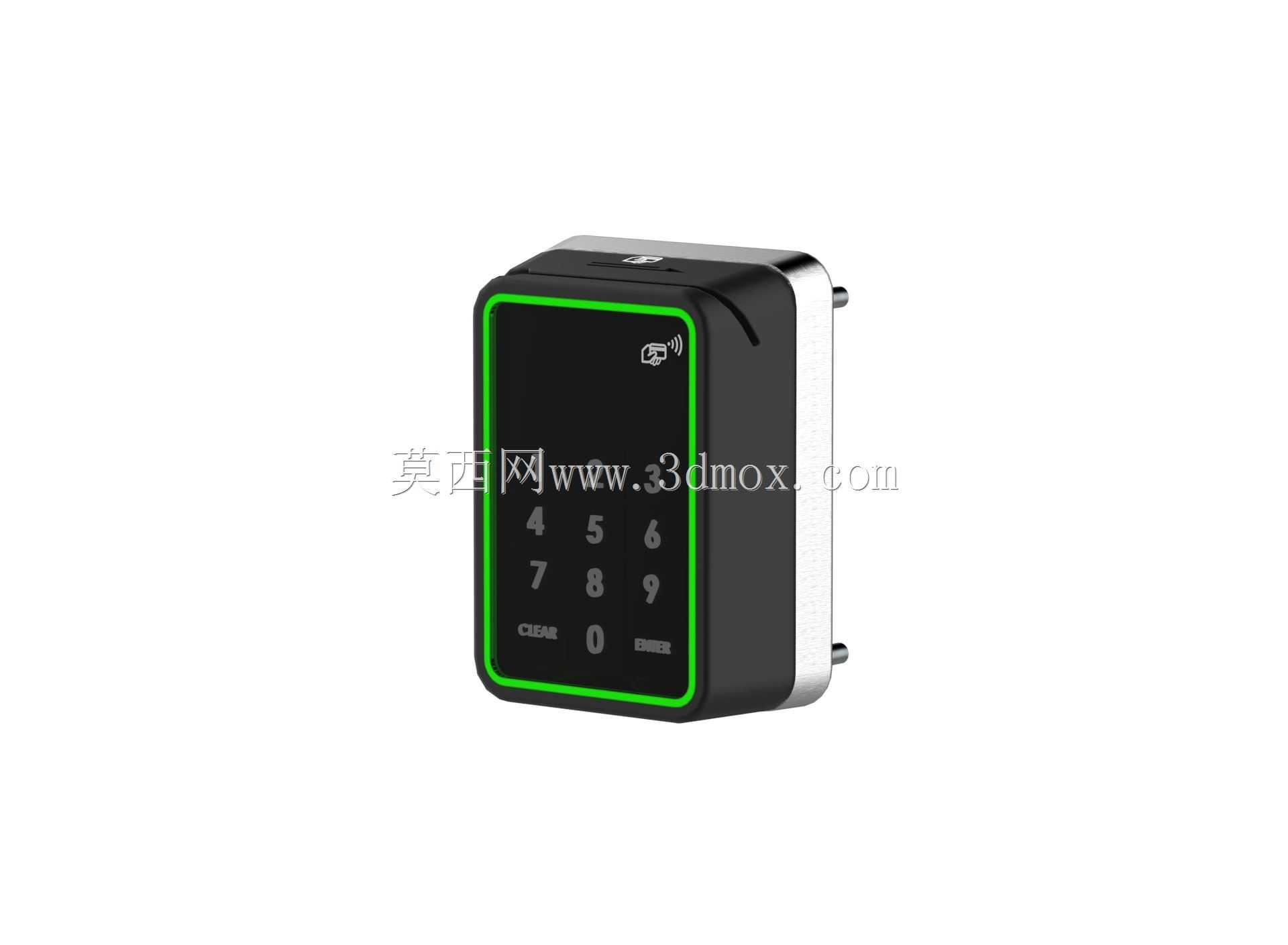

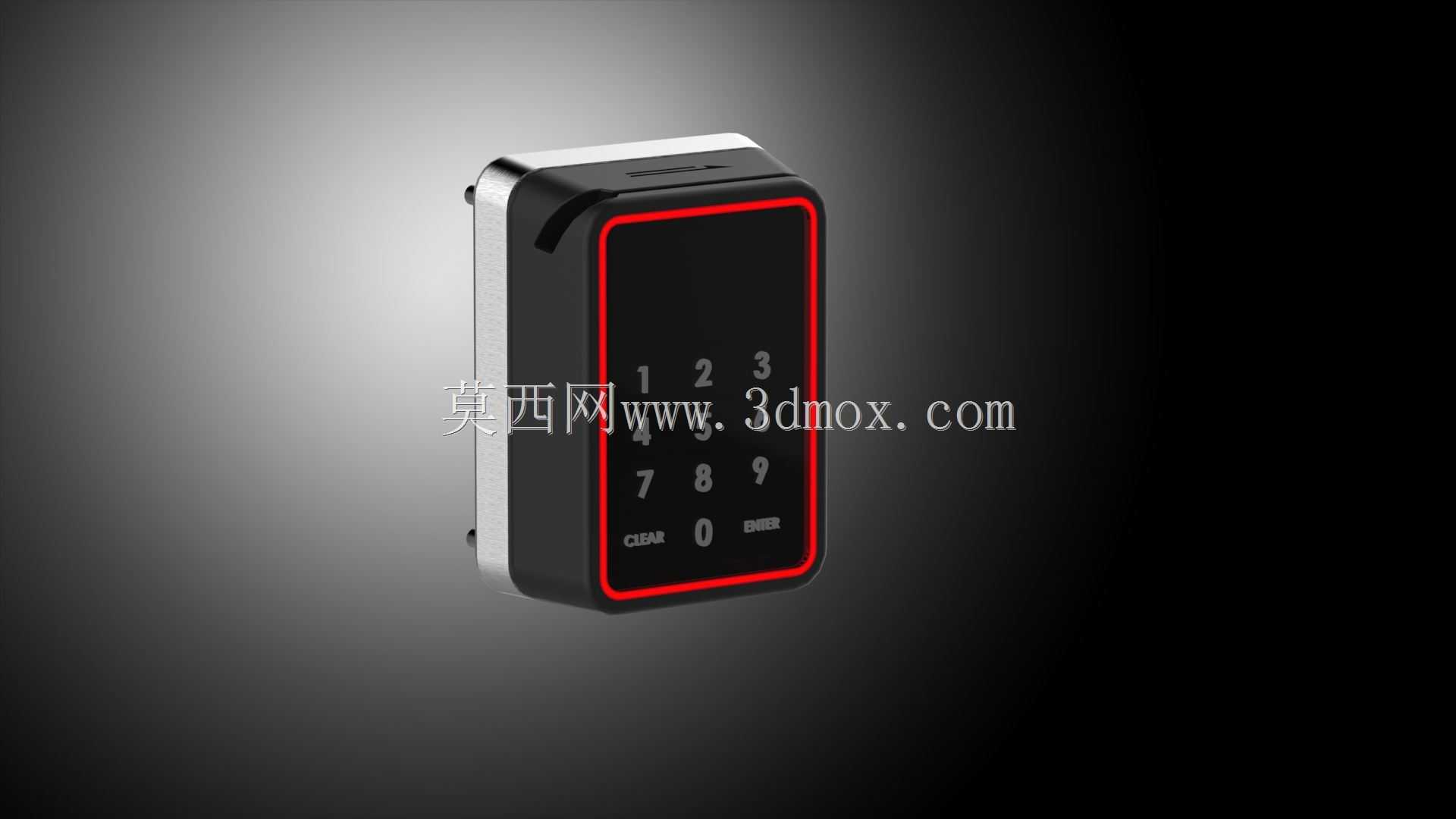

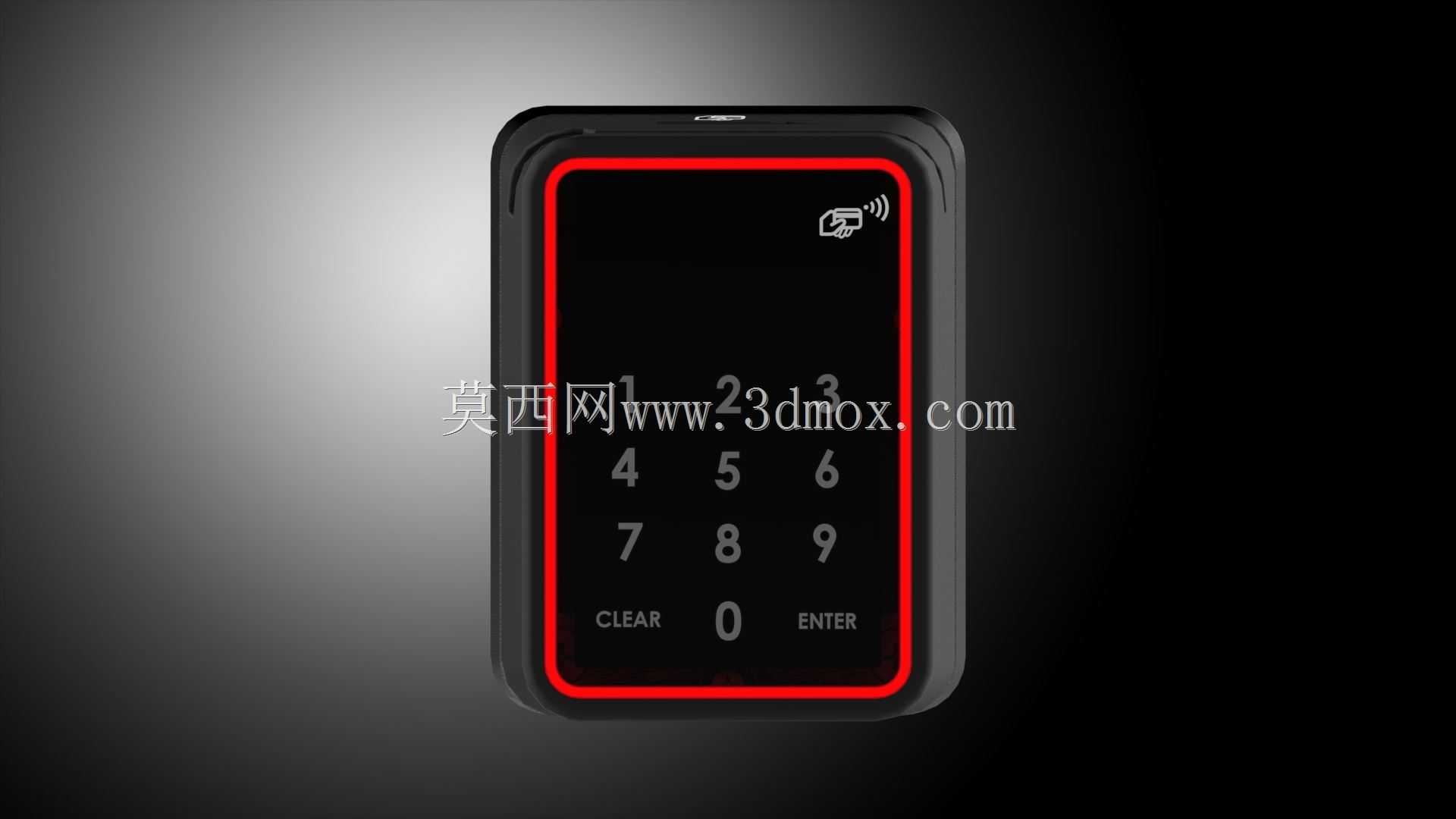

从功能布局来看，顶部的红色环形灯带区域为状态指示区，可通过不同的灯光颜色、闪烁频率反馈设备工作状态，比如待机状态下为低亮度常亮，识别成功时为绿色快闪，异常状态下为红色慢闪，无需额外设置显示屏即可完成基础状态交互，降低了设备成本与功耗。正面下半部分的密集小孔阵列是拾音与出声一体化开孔，孔径1.2mm，孔间距2mm，采用错位排布方式，既保证了声音传输的通透度，也能阻挡外界灰尘、飞虫进入设备内部，开孔区域背后对应设置了防尘防水的透声膜，可满足公共区域日常使用的防护需求。

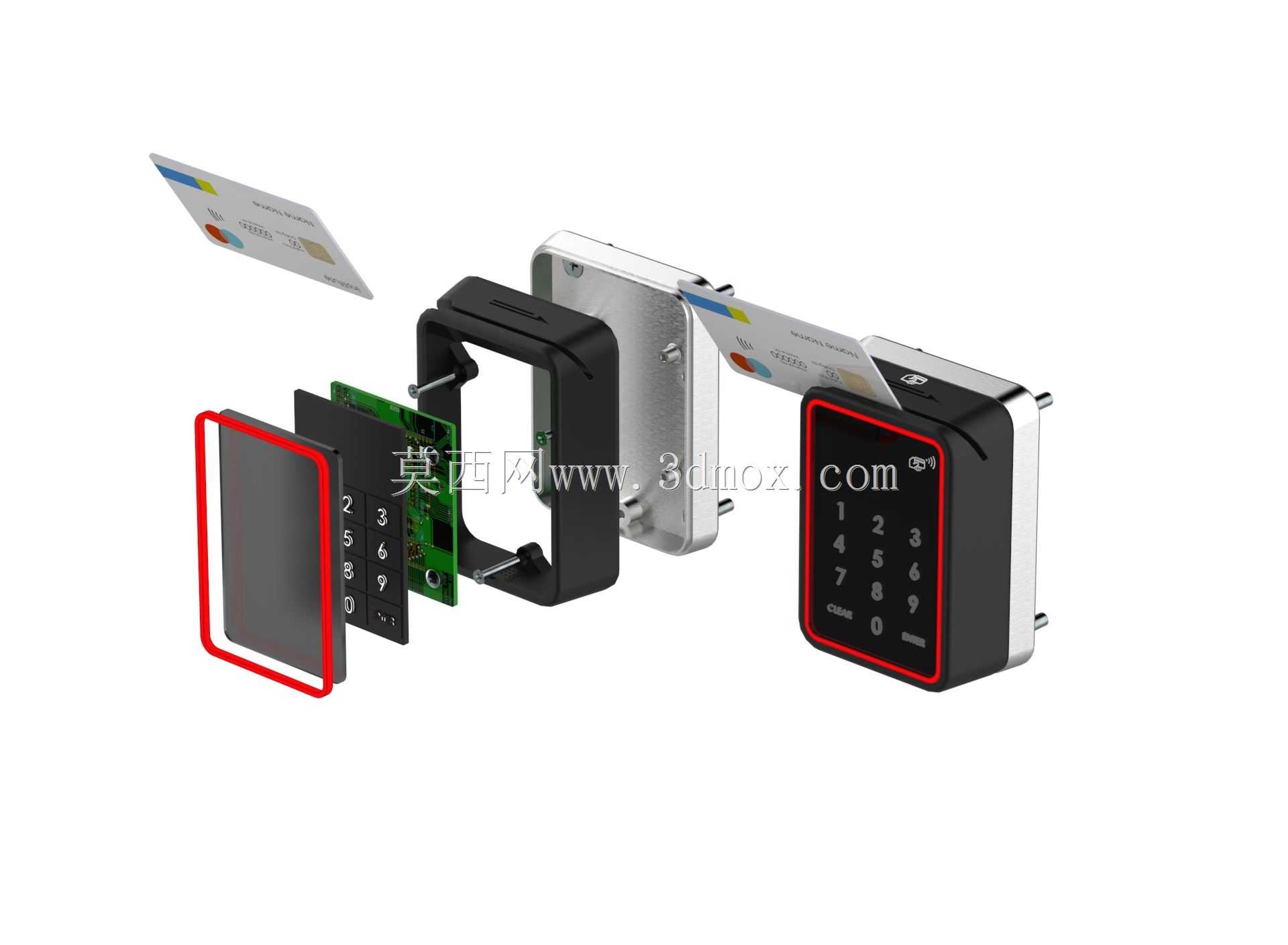

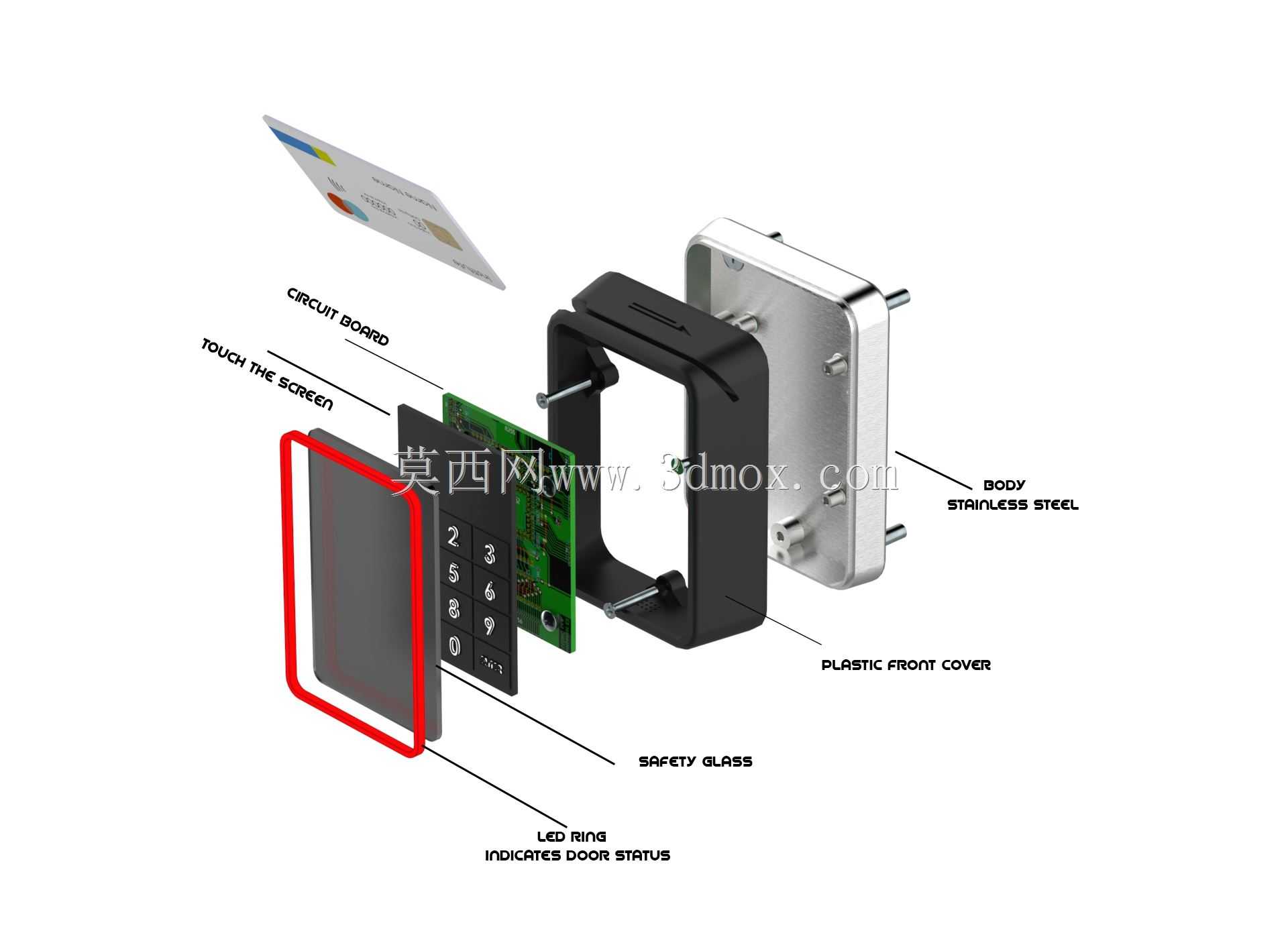

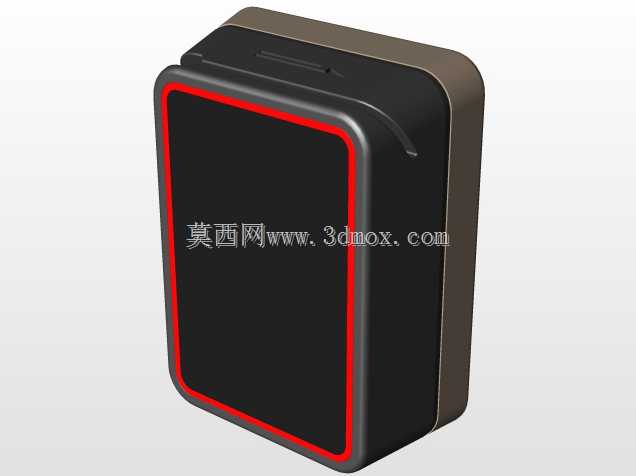

设备壳体采用上下分壳的装配结构，上壳为PC+ABS合金材质，表面做细晒纹处理，避免日常使用留下指纹划痕，下壳为阻燃ABS材质，与墙面接触的一侧做了加强筋布局，既提升了壳体整体结构强度，也能在注塑成型时减少壳体变形，保证装配精度。上下壳之间采用卡扣加螺丝的双重固定方式，卡扣沿壳体四周边缘均匀排布，底部设置两颗隐藏式固定螺丝，拆卸时需要先撬开底部的装饰胶塞才能拧下螺丝，可避免非专业人员随意拆卸设备。

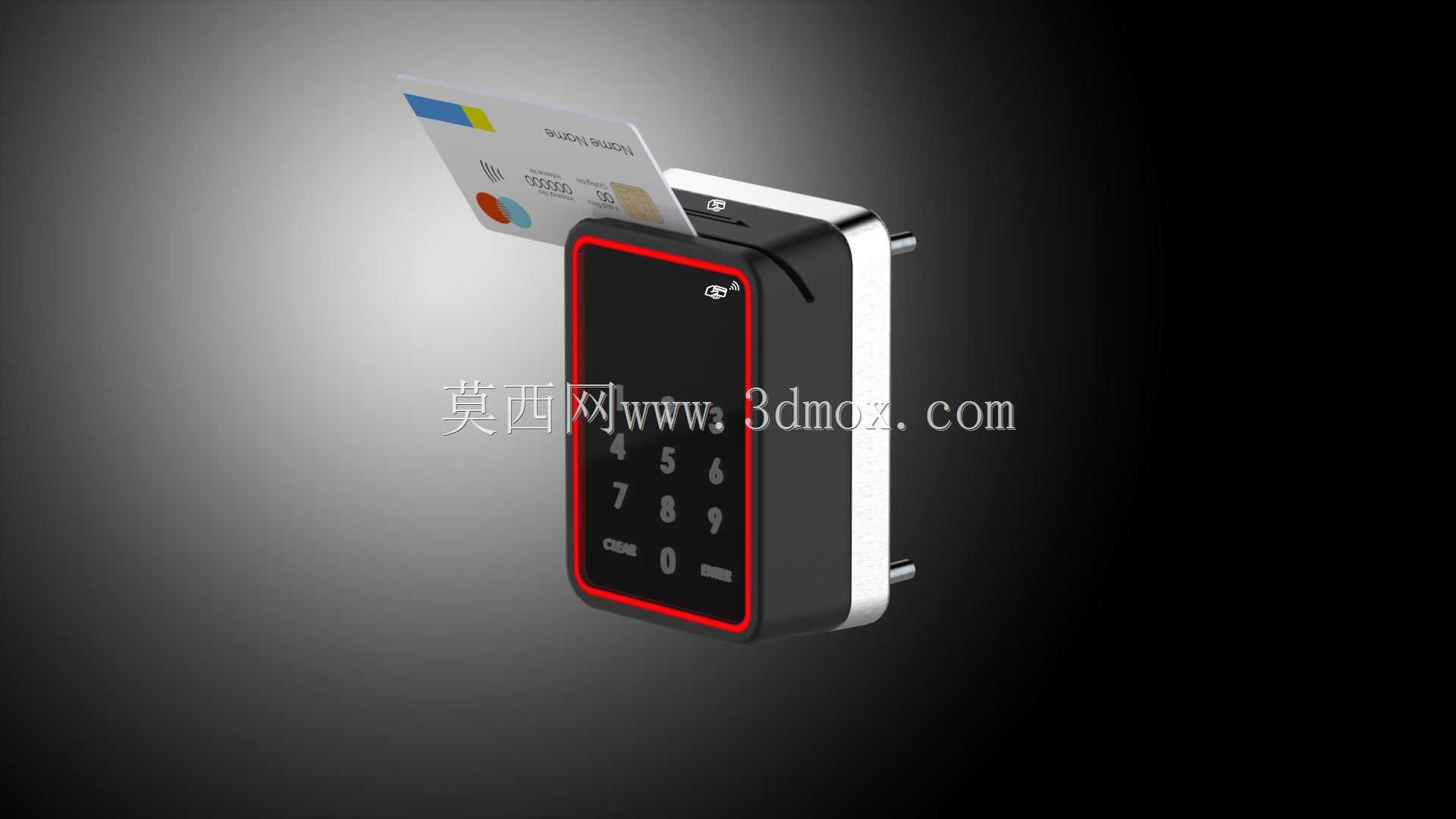

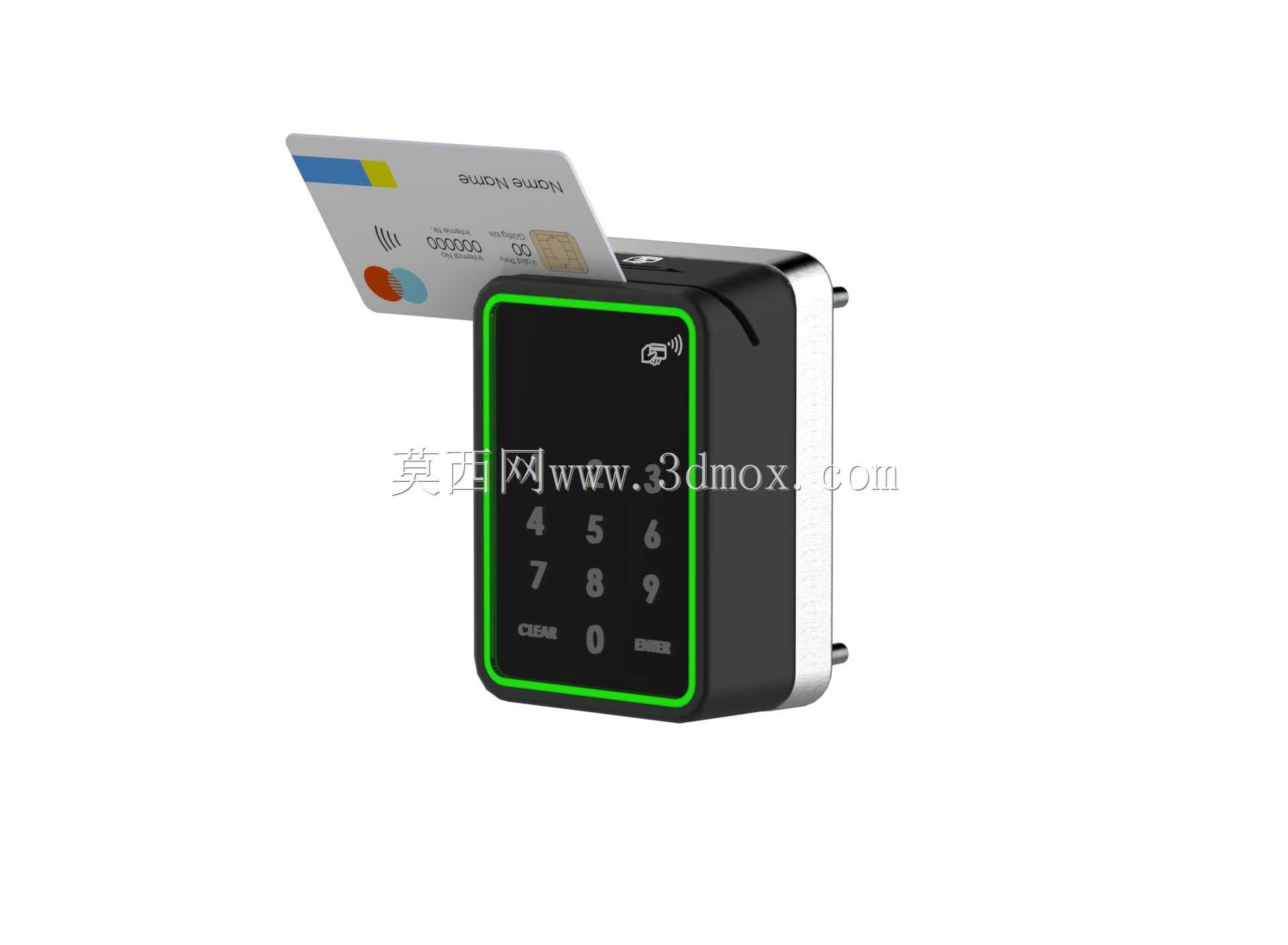

在实际应用场景中，这类终端可适配门禁身份识别、公共区域呼叫对讲、智能照明感应控制等多种用途，内部预留的空间可根据不同功能需求搭载对应的感应模块、通讯模块与控制电路板，壳体内部设置了多个不同规格的螺丝柱，可适配不同尺寸的PCB板安装，无需重新开模即可快速调整功能配置。设备的供电线路可通过暗装接线盒直接从墙面内部走线，外部无裸露线缆，既美观也避免线缆被人为破坏。

设计过程中针对安装边界做了多轮校核，设备整体厚度控制在35mm以内，突出墙面的尺寸不会对过往人员造成磕碰，宽度与长度均控制在100mm以内，不会占用过多墙面空间，适配走廊、办公室、公共卫生间、小区单元门等多种安装场景。针对户外半露天安装的需求，壳体的合模位置做了防水胶条预留槽，加装胶条后可达到IP54的防护等级，能够应对日常的雨水泼溅与灰尘侵袭。设备底部的插装引脚采用金属嵌件注塑工艺，与下壳结合强度可承受50N的垂直拉力，避免设备从墙面脱落，引脚的长度设置为12mm，适配市面上绝大多数标准暗装接线盒的安装深度，无需调整接线盒即可完成安装。

从结构可靠性角度出发，壳体内部的灯带位置做了均光罩的安装卡槽，均光罩采用磨砂PC材质，可将灯带的点光源转化为均匀的面光源，避免出现灯光明暗不均的问题，同时也能遮挡内部的灯带元件，提升外观整体性。拾音孔对应的内部位置设置了吸音棉安装位，可减少壳体内部的回声干扰，提升拾音清晰度。设备的整体散热依靠壳体本身的热传导完成，上壳内壁设置了多道散热筋，可将内部电路板产生的热量快速传导到壳体外部散发，无需额外加装散热风扇，降低了设备运行噪音与故障概率。
