运动相机通用快装夹持固定支架结构

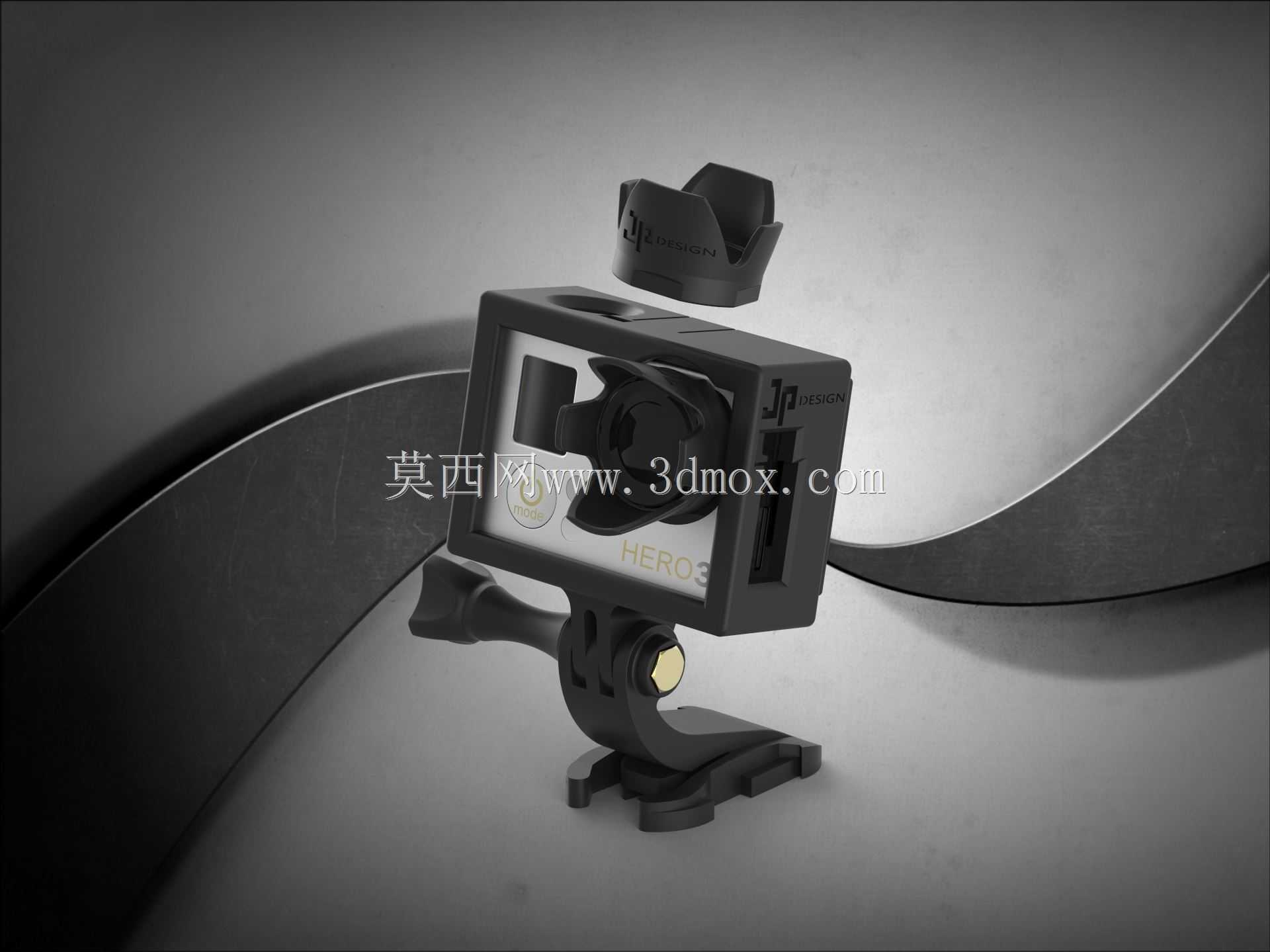

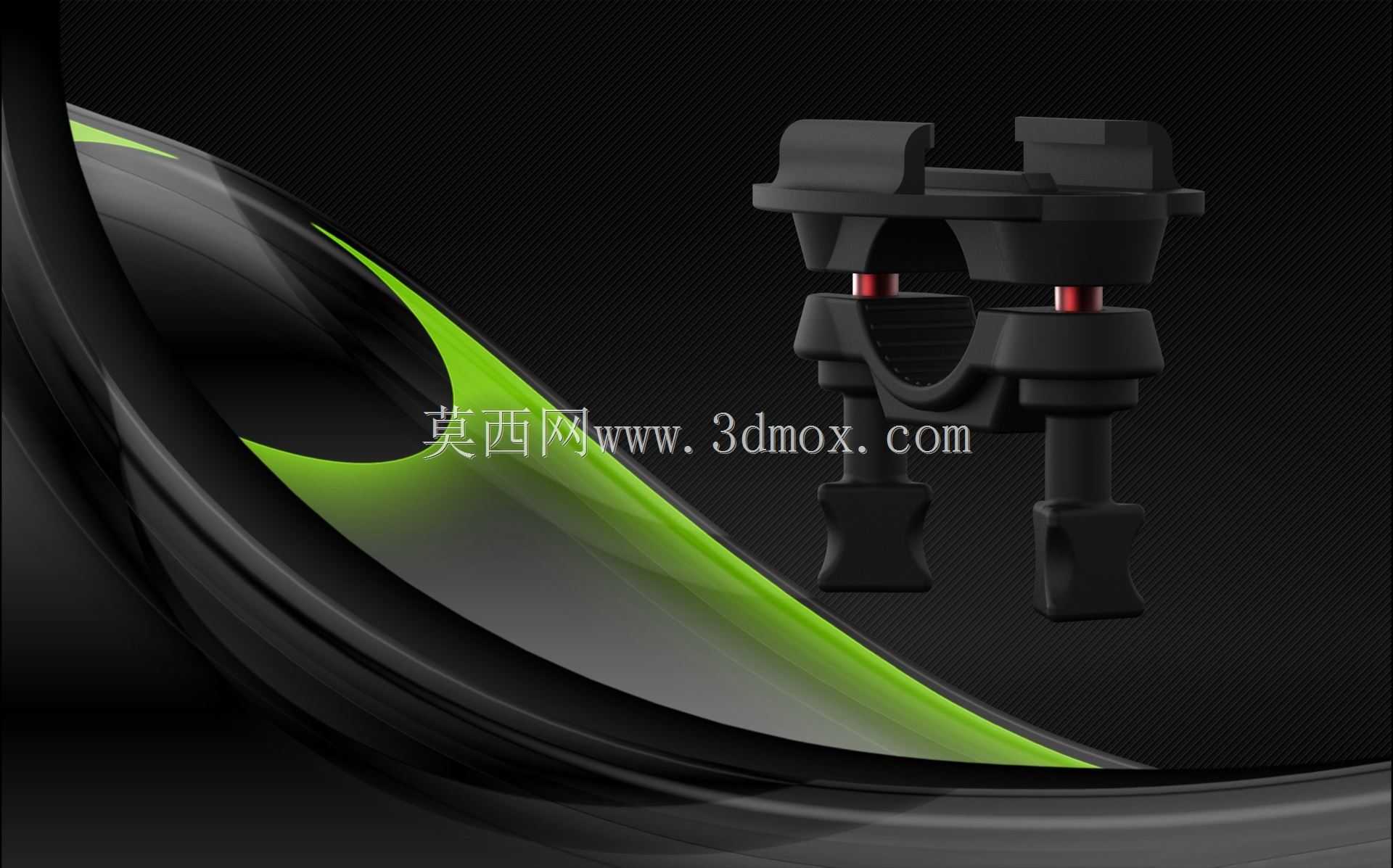

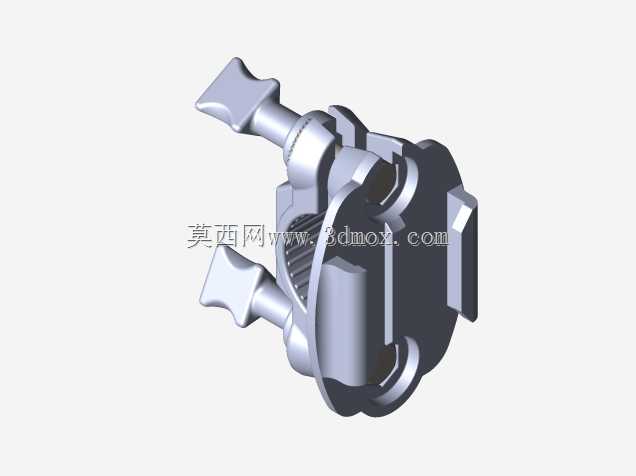

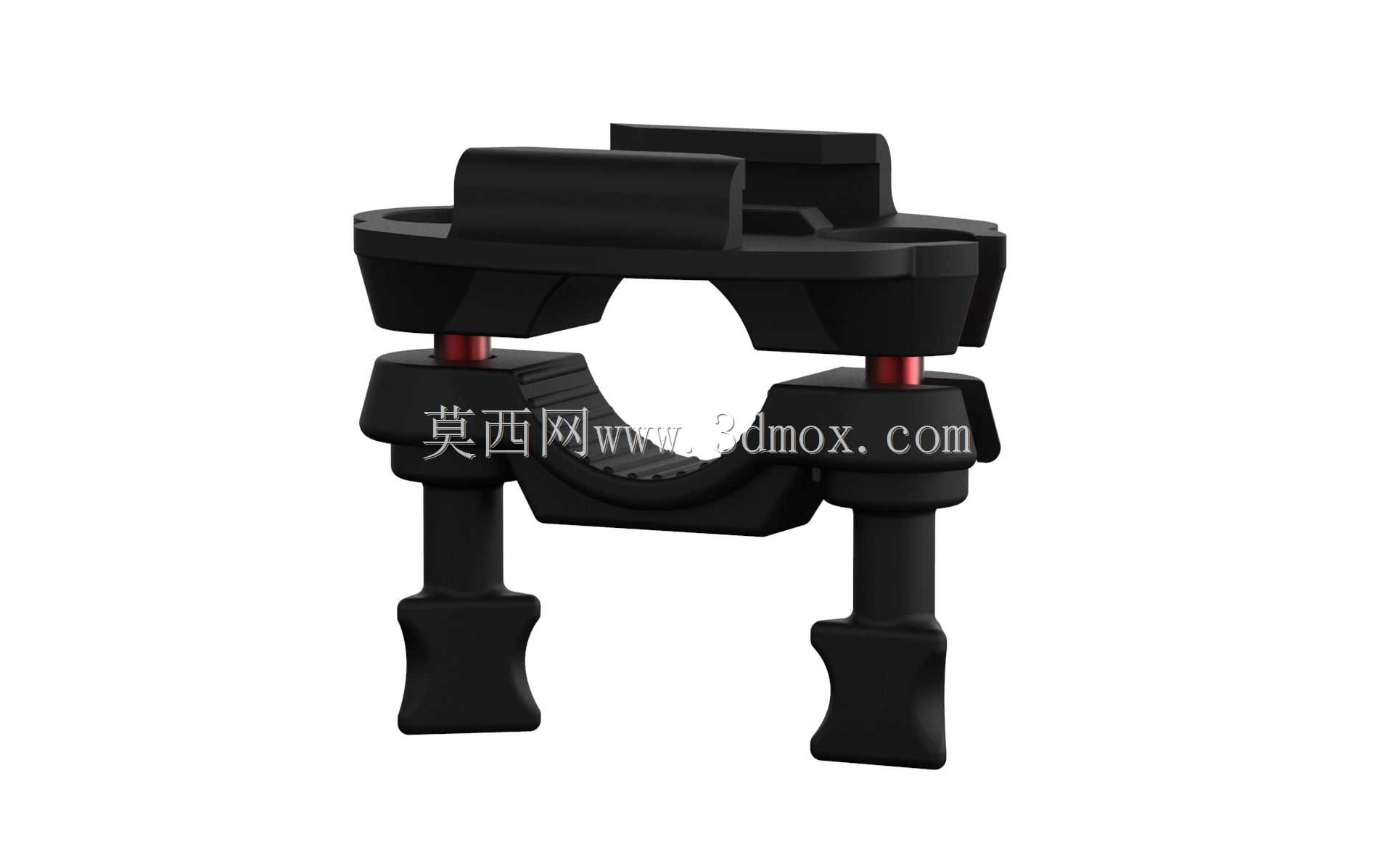

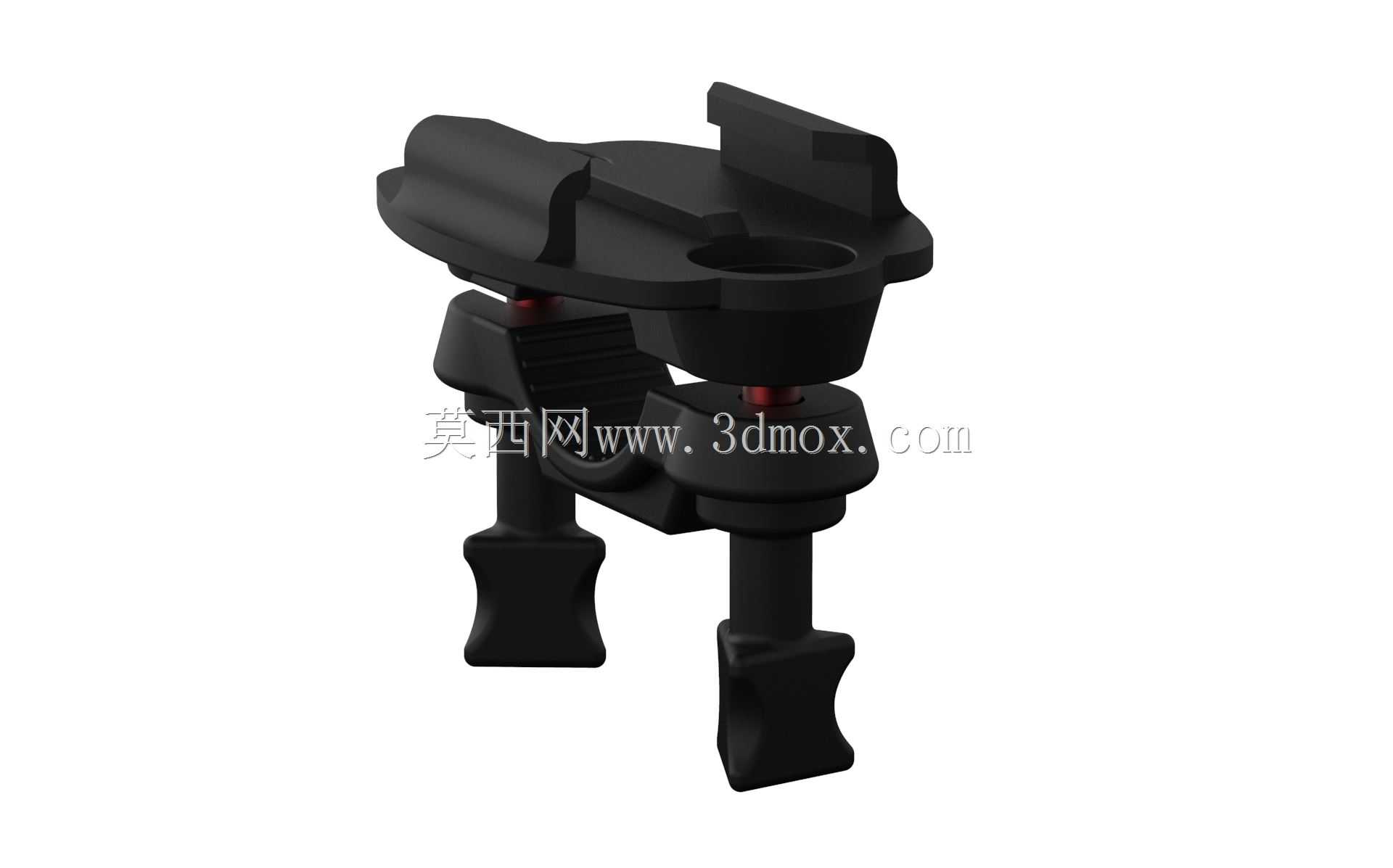

这款夹持固定结构主要面向户外拍摄场景的运动相机挂载需求，适配多代GoPro系列运动相机的快装接口，可在骑行、滑雪、摩托自驾等高频振动的使用场景下提供稳定的设备支撑。从结构设计逻辑来看，整体采用上下分体式夹合结构，上部为与相机底座匹配的快装卡槽，卡槽内预留了对应相机底座的定位凸台，安装时可直接将相机底座滑入卡槽，无需额外拧动多颗固定螺丝，单人单手即可完成设备的装拆操作，适合户外移动过程中快速调整拍摄设备的使用需求。中部的夹合腔体采用弧形内凹设计，可适配直径在20mm-35mm区间的圆管状载体，比如自行车车把、摩托车护杠、滑雪杖杆身等常见户外装备的杆件结构，弧形接触面做了微幅的磨砂纹理处理，增大接触摩擦力的同时，不会对杆件表面的涂装造成刮蹭损伤。两侧的锁紧调节结构采用旋拧式压杆设计，压杆表面做了多道防滑棱，即使佩戴户外防滑手套也能轻松施加锁紧力矩，锁紧时压杆会带动内部的压块向弧形腔体中心移动，将整个支架牢牢压合在杆件表面，经实际振动测试，在越野路面连续颠簸2小时的工况下，支架不会出现松脱、转动移位的问题。下部的两个调节支脚为对称式结构，支脚末端做了加宽的按压接触面，在需要调整支架拍摄角度时，可同时按压两个支脚解锁上部的旋转阻尼结构，此时上部的相机安装座可实现360度水平旋转、前后180度俯仰调整，调整到目标拍摄角度后松开支脚，内部的阻尼卡榫会自动卡入定位槽，锁定当前角度，不会因为设备自重出现角度下滑。从安装边界尺寸来看，整个支架收拢状态下的整体高度为72mm，上部快装卡槽的宽度为48mm，可兼容标准尺寸的运动相机快装底座，夹合腔体的最小闭合间隙为2mm，最大张开间隙为36mm，基本覆盖了日常户外场景中所有常见的圆管类挂载载体的尺寸范围。结构材质方面，主体承载部分采用高强度工程塑料注塑成型，关键受力的锁紧压块内嵌了金属衬套，避免多次旋拧锁紧后出现塑料螺纹滑牙的问题，同时整体重量控制在45g以内，不会给挂载杆件带来额外的负重负担，也不会因为自重过大导致骑行过程中出现杆件共振的问题。在实际使用场景中，这款支架除了适配圆管类载体外，也可通过加装转接片固定在平板类结构上，比如头盔侧边、运动背包肩带等位置，拓展了整体的使用场景。设计过程中针对户外使用的温差环境做了材质耐候性优化，在零下20度到零上60度的温度区间内，塑料部件不会出现脆裂、软化变形的问题，锁紧结构的阻尼力矩也能保持在稳定区间，不会因为温度变化出现锁紧力不足或者调节卡滞的问题。上部的快装卡槽还预留了通用的防脱锁扣位置，安装相机后可将锁扣卡入相机底座的防脱槽内，即使遇到意外撞击，相机也不会从卡槽内滑脱，进一步提升了户外使用的可靠性。夹合结构的内部压块表面还预留了缓冲胶垫的安装槽，用户可根据使用场景自行加装不同厚度的橡胶缓冲垫，一方面进一步提升夹持摩擦力，另一方面也可缓冲运动过程中传递到相机的振动，减少拍摄画面的抖动波纹。
