快拆式凸轮锁紧调节手柄结构设计

这类凸轮式快拆手柄最早在自行车轮组快拆结构上普及，现在已经延伸到非常多的工业装配场景里——从工装夹具的快速压紧、检测设备的工位快速调节，到小型自动化设备的护罩快开、户外便携装备的连接锁紧，只要是需要频繁拆装、不需要额外工具就能完成锁紧放松的位置，都能看到这类结构的身影。和传统的螺纹旋紧手柄相比，它的核心优势是操作效率高，不需要整圈旋转手柄，只需要扳动90度到120度的行程，就能完成从松开到锁紧的全部动作，在需要频繁切换工位、快速更换治具的生产场景里，能大幅减少操作辅助时间。

从结构逻辑上看，这套手柄的核心是偏心凸轮的行程设计，手柄本体和凸轮部分是一体化成型的，扳动手柄的时候，凸轮轮廓会绕转轴旋转，通过凸轮的升程变化产生轴向的压紧力，顶压在被固定件的表面，配合带螺纹的拉杆，就能把两个被连接件牢牢压合。设计的时候首先要确认的是凸轮的升程量，这个参数直接决定了能补偿的装配间隙范围，升程太小的话，容易因为零件的尺寸公差、长期使用后的磨损出现锁不紧的情况，升程太大又会导致扳动手柄需要的操作力过大，手感生硬，甚至会因为凸轮过死点位置不对，出现受振动自动松脱的问题。

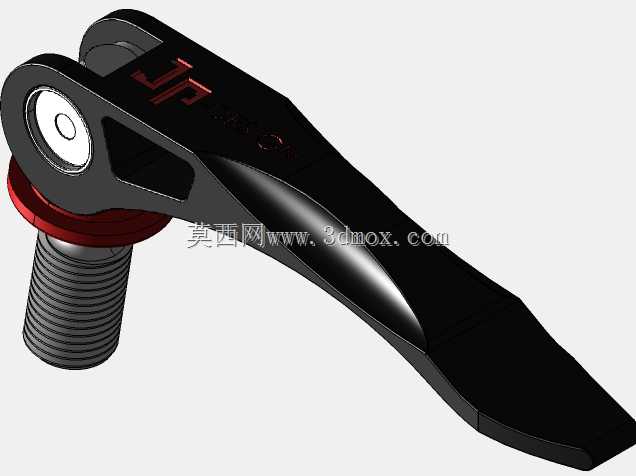

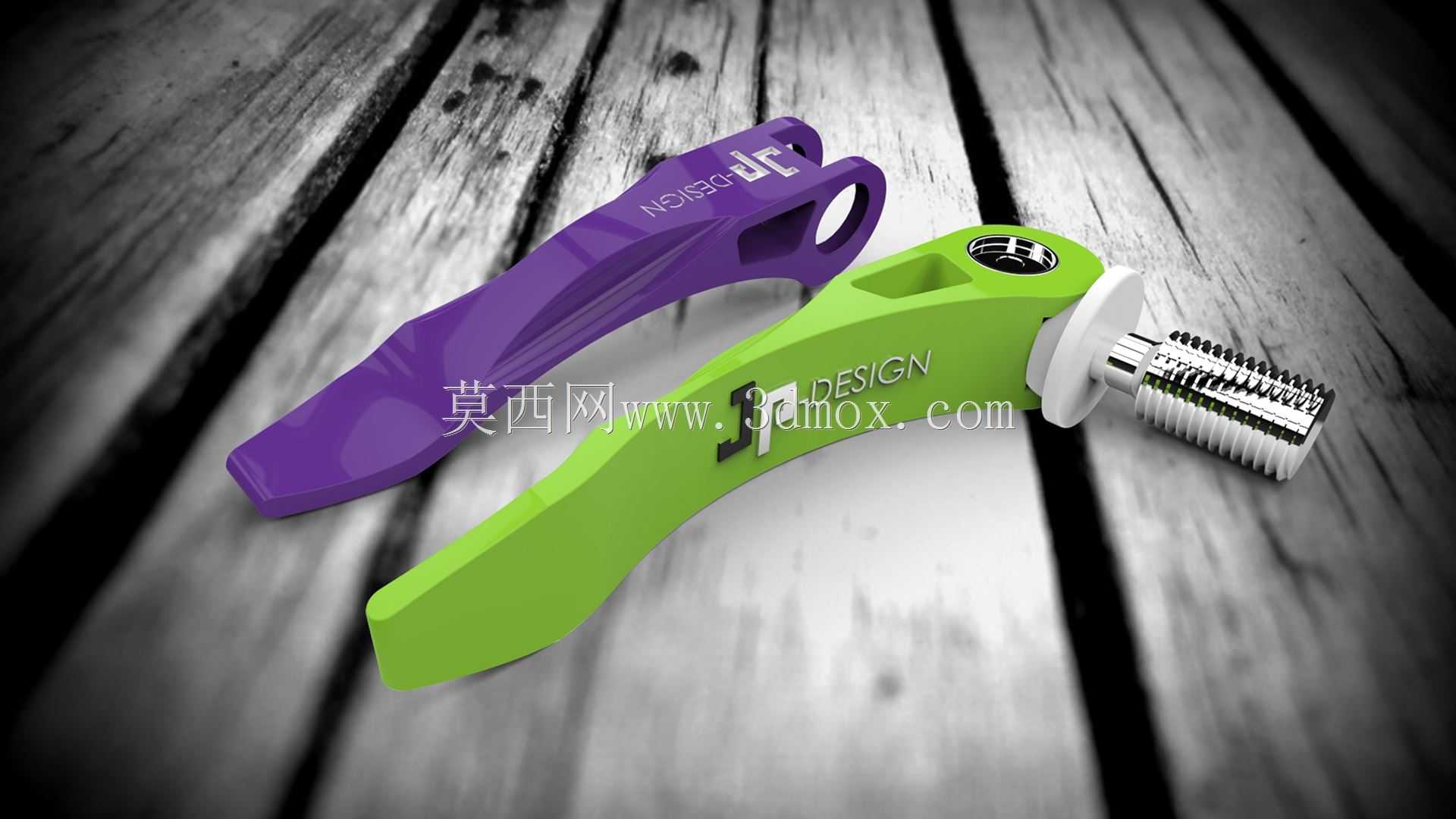

手柄的外形做了贴合人手握持的弧度设计，握持段的截面是带圆弧过渡的扁形结构，边缘没有尖锐棱角，扳动的时候手掌的受力面积更大，长时间操作也不容易出现压痕。两款不同配色的手柄其实是同结构不同表面处理的版本，主体采用高强度工程塑料包覆内嵌金属嵌件的结构，和转轴、凸轮接触的受力位置是金属嵌件，避免长期扳动出现塑料件开裂的问题，外部的塑料层一方面是提升握持手感，另一方面也能起到绝缘、防锈的作用，在一些有防腐蚀要求、或者需要避免金属手柄刮伤工件表面的场景里，这种包覆结构比全金属手柄的适用性更好。

安装边界上，这套手柄需要配合对应规格的螺纹拉杆使用，转轴的通孔直径和拉杆的螺纹直径是匹配的，安装的时候需要先确认被连接件的总厚度，调整拉杆上的预紧螺母位置，保证手柄扳到锁紧位置的时候，凸轮的升程刚好能提供足够的压紧力，同时不会因为过压导致凸轮结构卡死。手柄的旋转平面需要预留足够的操作空间，从松开位置到锁紧位置的扳动行程范围内不能有其他结构干涉，不然会出现手柄扳不到位、锁紧力不足的问题。和普通的星形旋钮、直纹把手相比，这种快拆结构的锁紧力可以通过凸轮的轮廓设计做精准控制，不会出现因为操作人员手劲不同导致锁紧力差异过大的问题，在对压紧力一致性有要求的定位场景里，稳定性更好。

在实际设备选型的时候，首先要根据需要的压紧力选择对应尺寸的手柄规格，尺寸越大的手柄，凸轮的升程和能提供的锁紧力上限越高，对应的操作力也会相应提升。如果是用在经常需要调整的位置，要注意凸轮和被压紧件接触的端面最好加一个平垫片，避免长期摩擦把被接触件的表面压出凹痕，影响后续的锁紧精度。另外这种结构不适合用在持续承受大轴向载荷的永久连接位置，它的定位是快速拆装的频繁操作场景，永久固定的位置还是更适合用常规的螺纹紧固件锁紧。从维护角度看，手柄的转轴位置可以定期加少量润滑脂，减少凸轮面的磨损，保证长期使用后扳动手感依然顺畅，不会出现卡滞的情况。
