嵌入式门禁板门密码识别读取装置

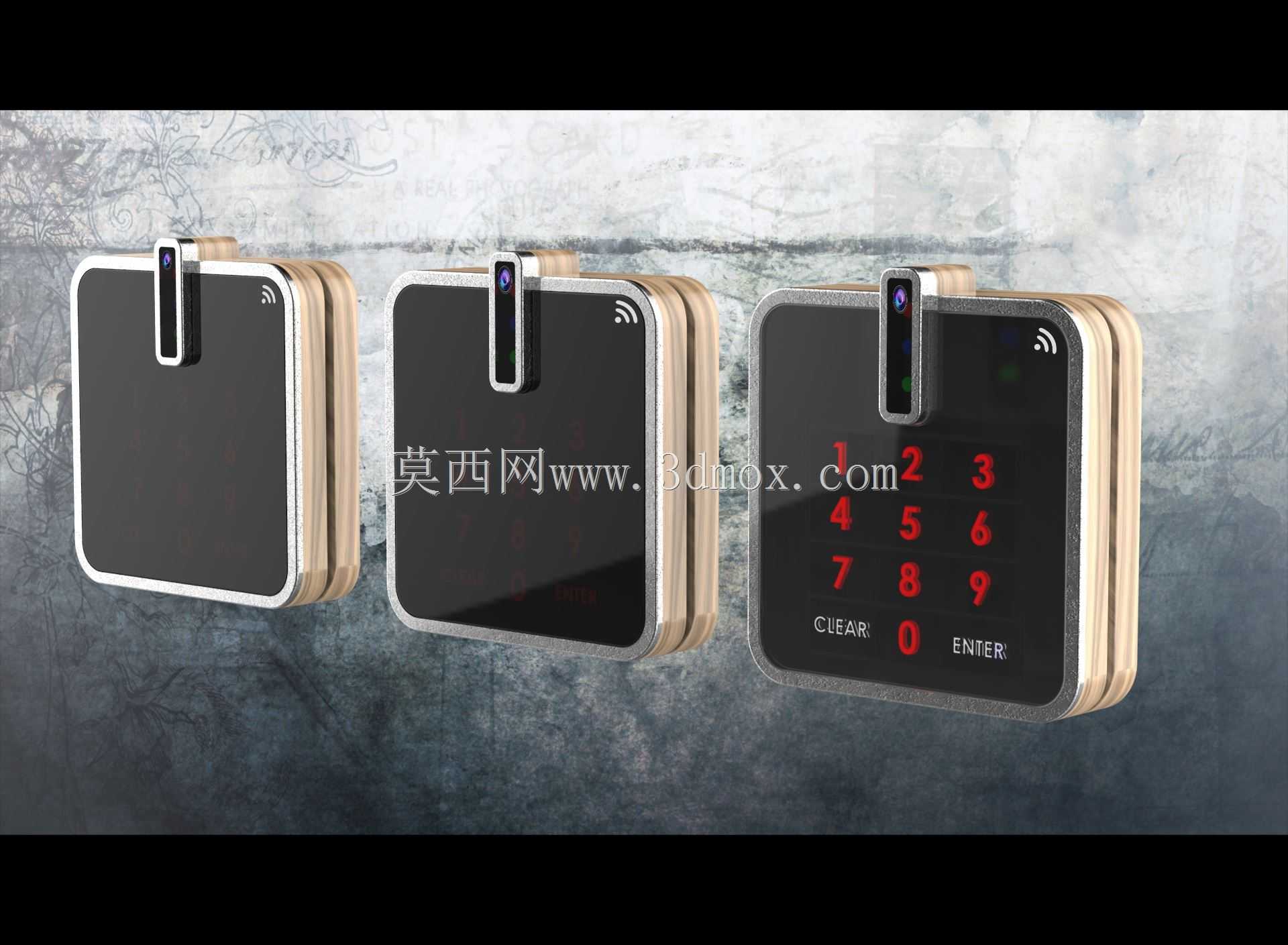

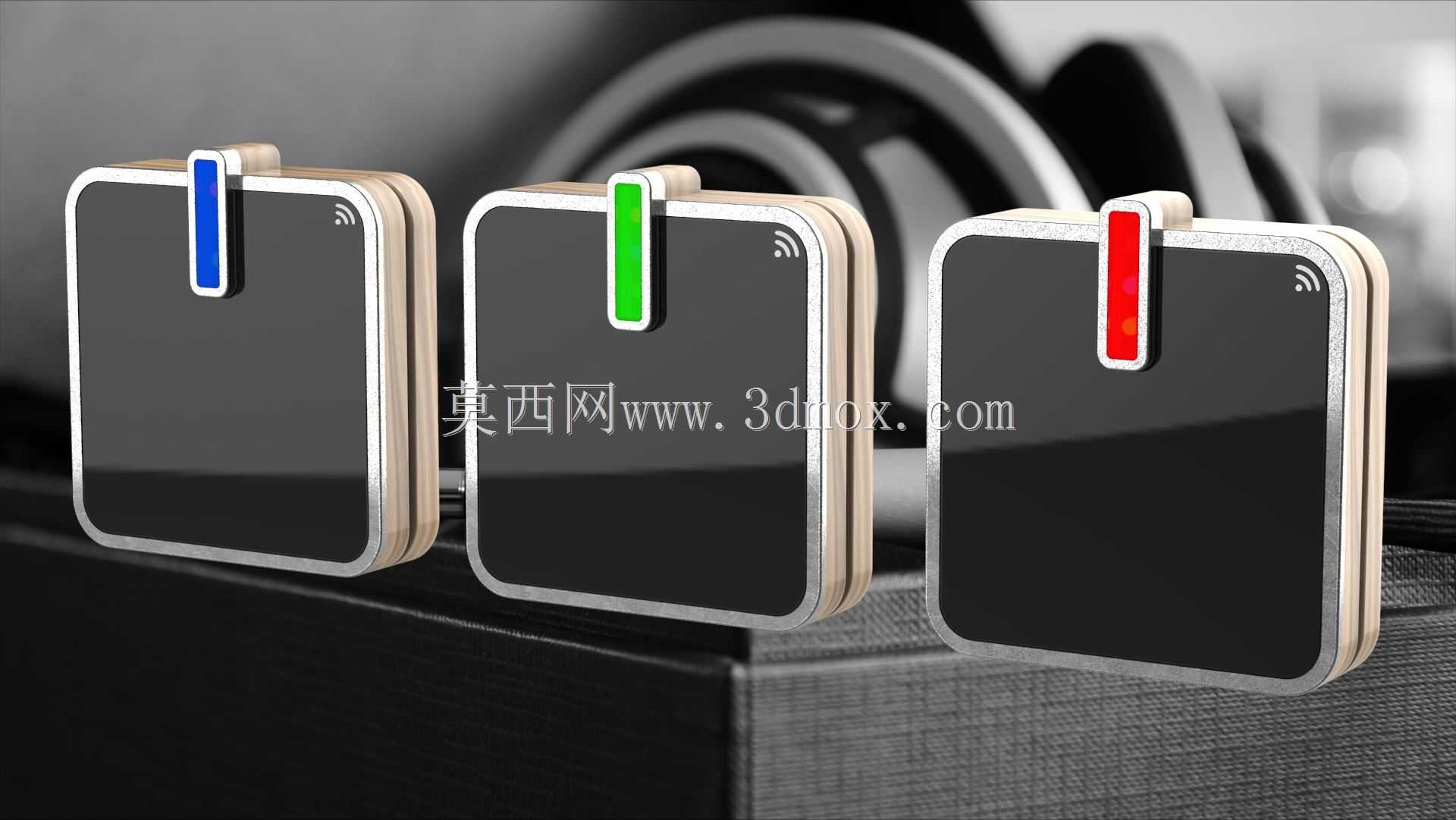

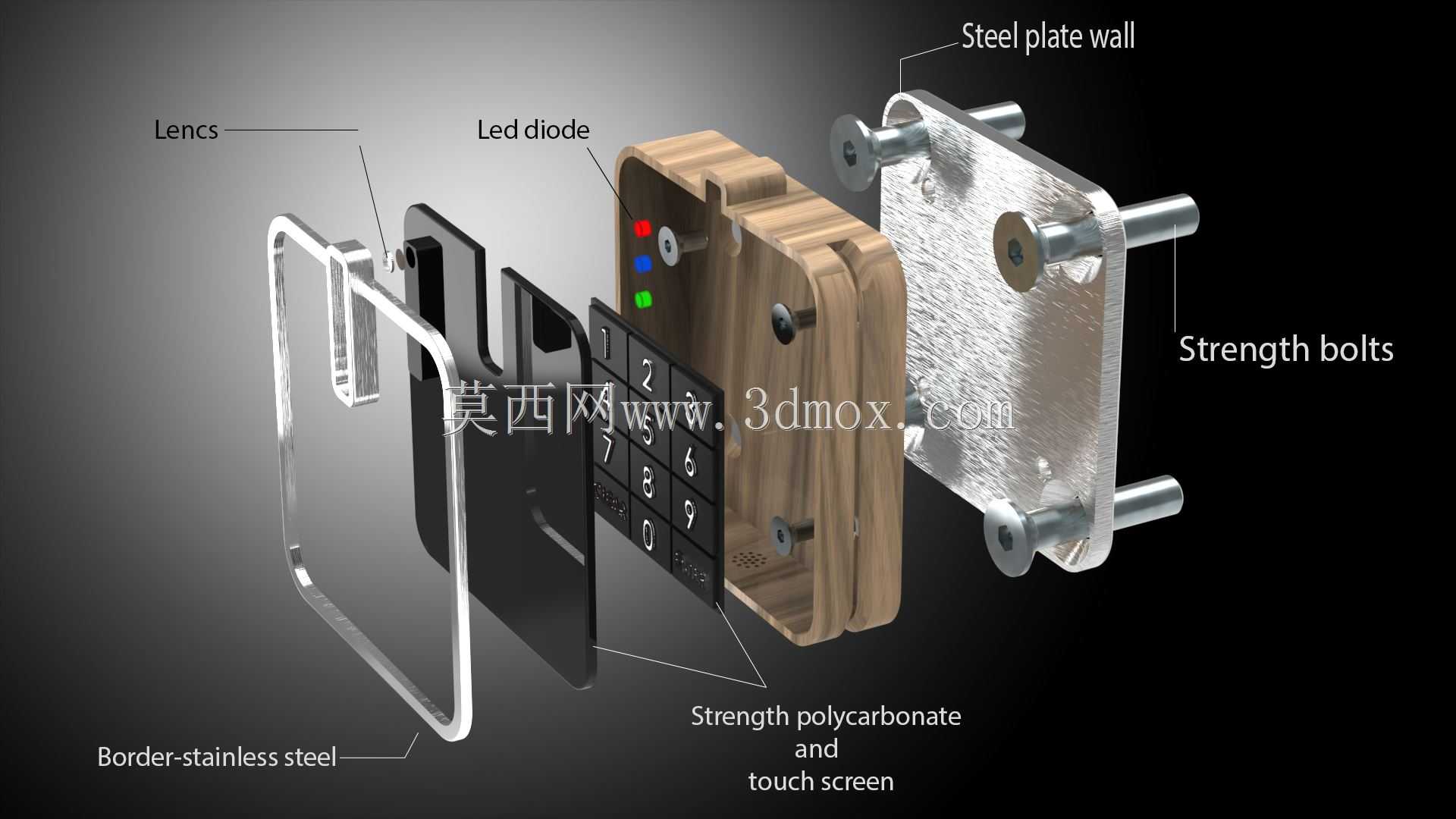

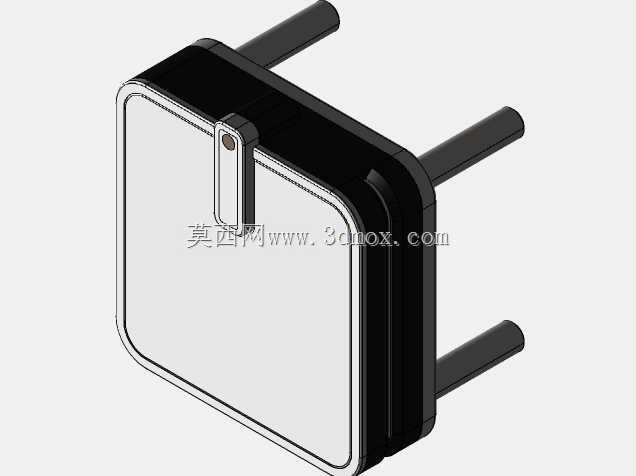

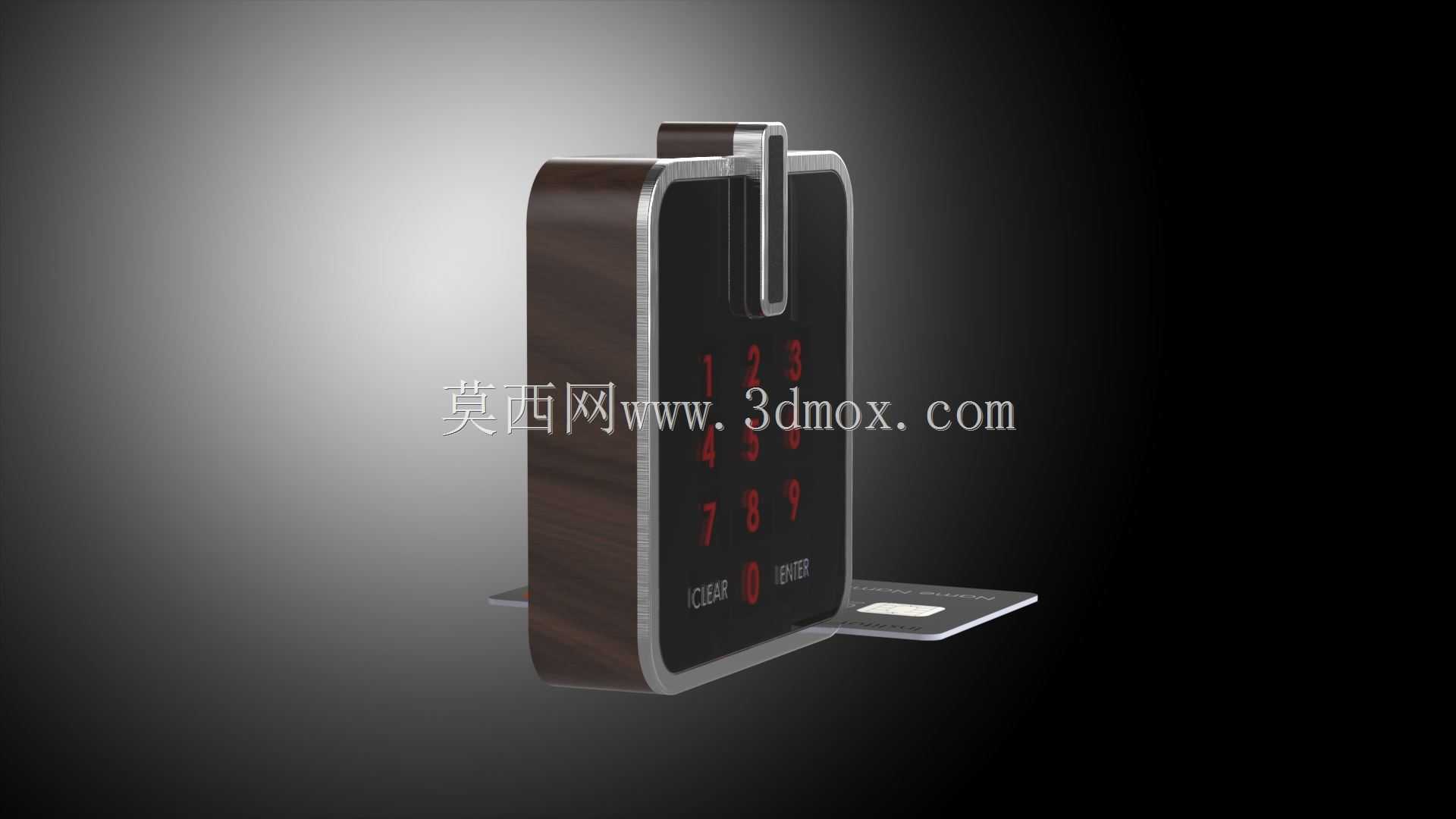

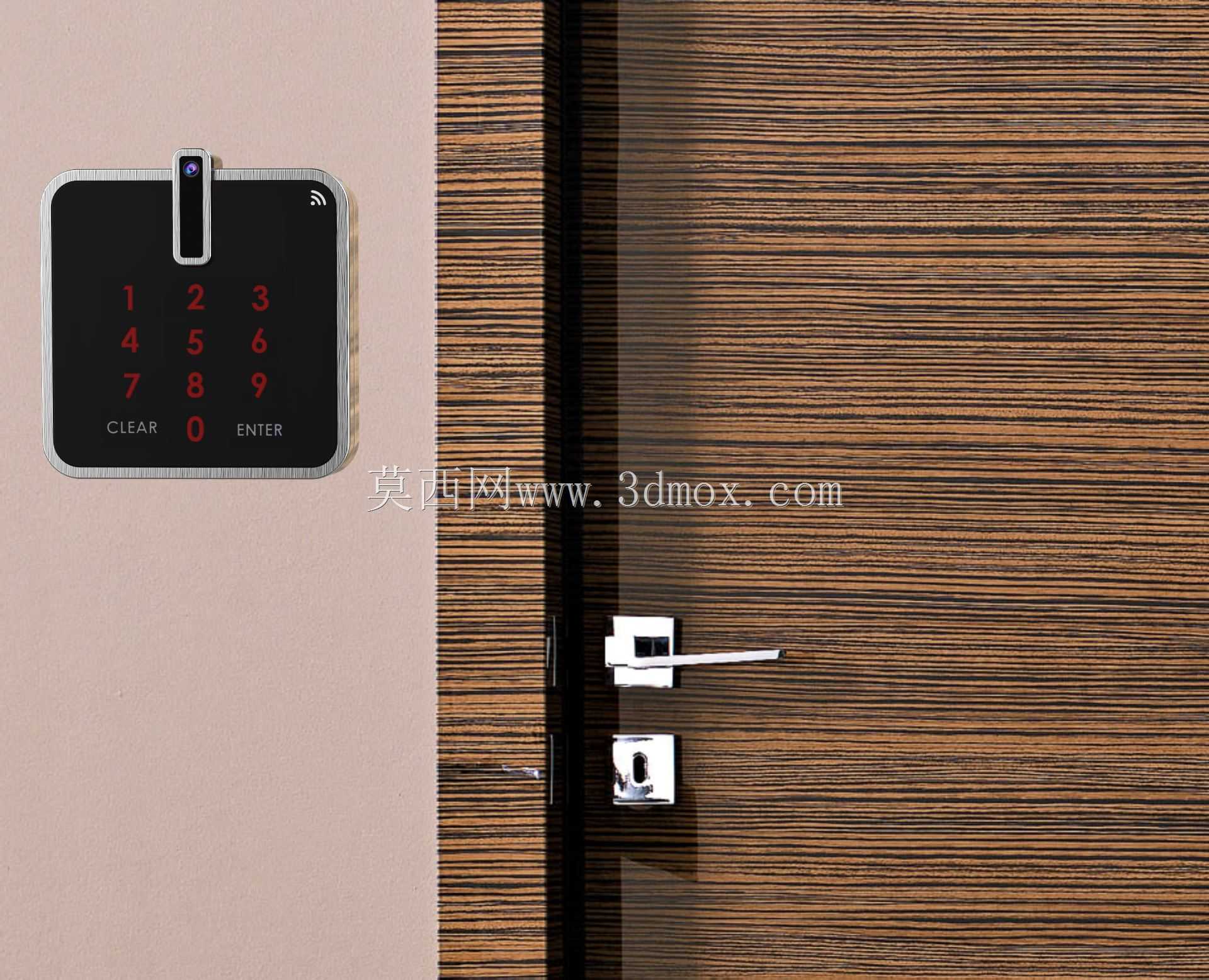

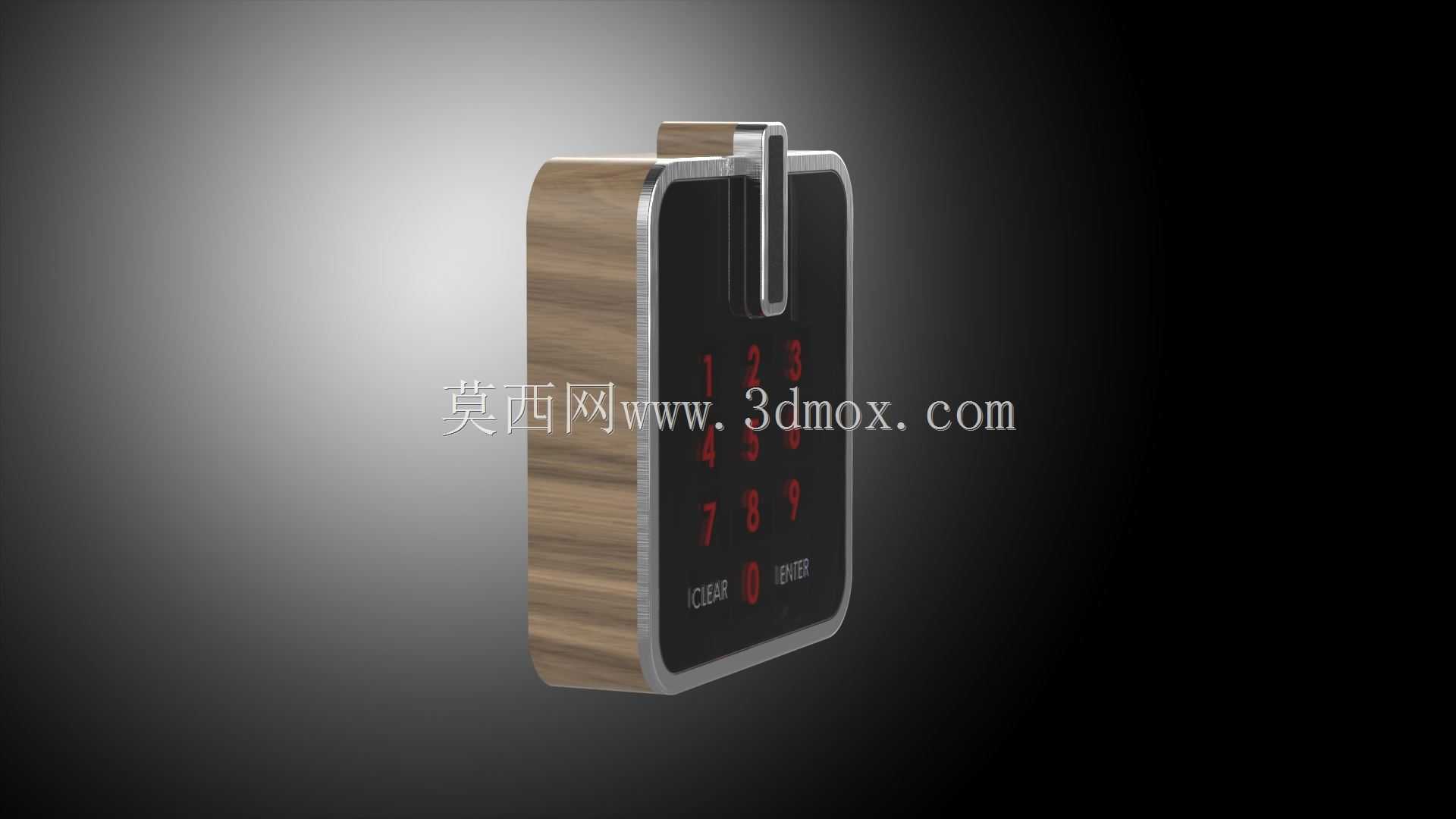

这款板门读取装置主要应用于单元楼栋出入口、机房隔间门、仓储分区板门、办公区域隔断门的通行权限核验场景，作为门禁系统的前端识别终端，承担密码输入、权限信号反馈、触发开锁指令的核心作用，适配厚度在40-60mm区间的钢质、木质复合板门安装，无需额外外置支架，直接嵌入门板预切开孔即可完成固定。从结构分层来看，最外侧采用边框级不锈钢材质做包边处理，表面做拉丝工艺处理，日常使用中耐剐蹭、抗指纹残留，长期暴露在公共区域也不易出现锈蚀或涂层脱落问题，边框内侧预留透明视窗安装位，用来覆盖内部的状态指示区域，视窗采用高透PC材质，抗冲击性能优于普通亚克力，遇到外力磕碰不易碎裂。中间层的按键区域采用高强度聚碳酸酯一体成型的按键托板，数字按键做凸点触感设计，戴薄手套操作也能准确识别按键位置，按键上方排布三颗不同颜色的LED指示灯，分别对应电源接通、权限核验通过、核验失败三种状态，不同状态下指示灯的亮灭逻辑独立，不会出现信号串扰，指示灯的导光柱做漫射处理，光线柔和不刺眼，夜间使用也不会产生光污染。装置的核心承托结构为背部的钢板墙体，这块钢板采用镀锌冷轧钢材质，厚度达到2mm，作为整个装置的受力基底，所有内部元器件、外层结构件都通过螺丝固定在这块钢板上，避免长期使用后结构松动移位，钢板上伸出四根固定螺柱，安装时穿过门板上对应的预制孔，在门板背部用螺母锁紧即可完成固定，安装间隙可以通过配套的橡胶垫片调整，适配不同厚度的门板，不会出现安装后晃动的问题。背部的螺柱同时承担走线导向的作用，设备的供电线、信号输出线可以顺着螺柱之间的空隙引入门板内部的走线槽，避免明线外露被外力破坏。设计过程中充分考虑了户外半露天场景的使用需求，各层结构之间的拼接处都预留了密封胶条安装槽，装配后可以达到IP54的防护等级，能够阻挡日常的飞溅雨水、灰尘进入设备内部，南方梅雨季节或者北方多沙尘环境下都能稳定工作。按键区域的触控部分做了防误触设计，单次按键触发的行程设置为1.5mm，需要施加一定按压力度才会触发信号，避免日常门板震动、轻微剐蹭导致的误触发。设备的内部电路板安装位预留了足够的散热间隙，背部钢板和电路板之间保留3mm的空气层，长时间通电工作时产生的热量可以通过钢板快速传导到门板上散出，不会出现局部积热导致元器件寿命缩短的问题。从安装边界来看，设备嵌入门板后，正面突出门板表面的高度仅为8mm，不会因为突出过多导致过往人员磕碰，也不会影响门板的正常开合，正面的整体轮廓做了R3的圆角处理，没有尖锐棱角，公共区域使用的安全性更高。设备的信号输出端采用通用的干接点信号，可以适配市面上绝大多数品牌的门禁控制器、电磁锁、电插锁，不需要额外做信号转换，现场布线时直接对接原有门禁系统的线路即可完成调试，不需要大规模改动原有线路。在结构强度验证阶段，外层不锈钢边框可以承受50J的冲击载荷而不出现永久变形，聚碳酸酯按键面板可以承受10万次以上的反复按压而不出现按键卡滞、失灵的问题，背部固定钢板的抗拉强度足够承受成年人的垂直拉拽，不会出现设备被整体拽离门板的情况。日常维护时，只需要撬开正面的不锈钢边框，就可以更换内部的按键模组或者指示灯组件，不需要把整个设备从门板上拆下来，后期维护的效率更高，维护成本更低。
