电脑CPU水冷散热冷头结构设计

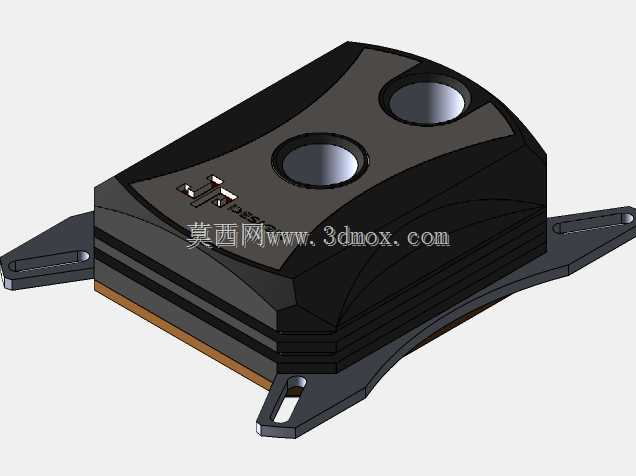

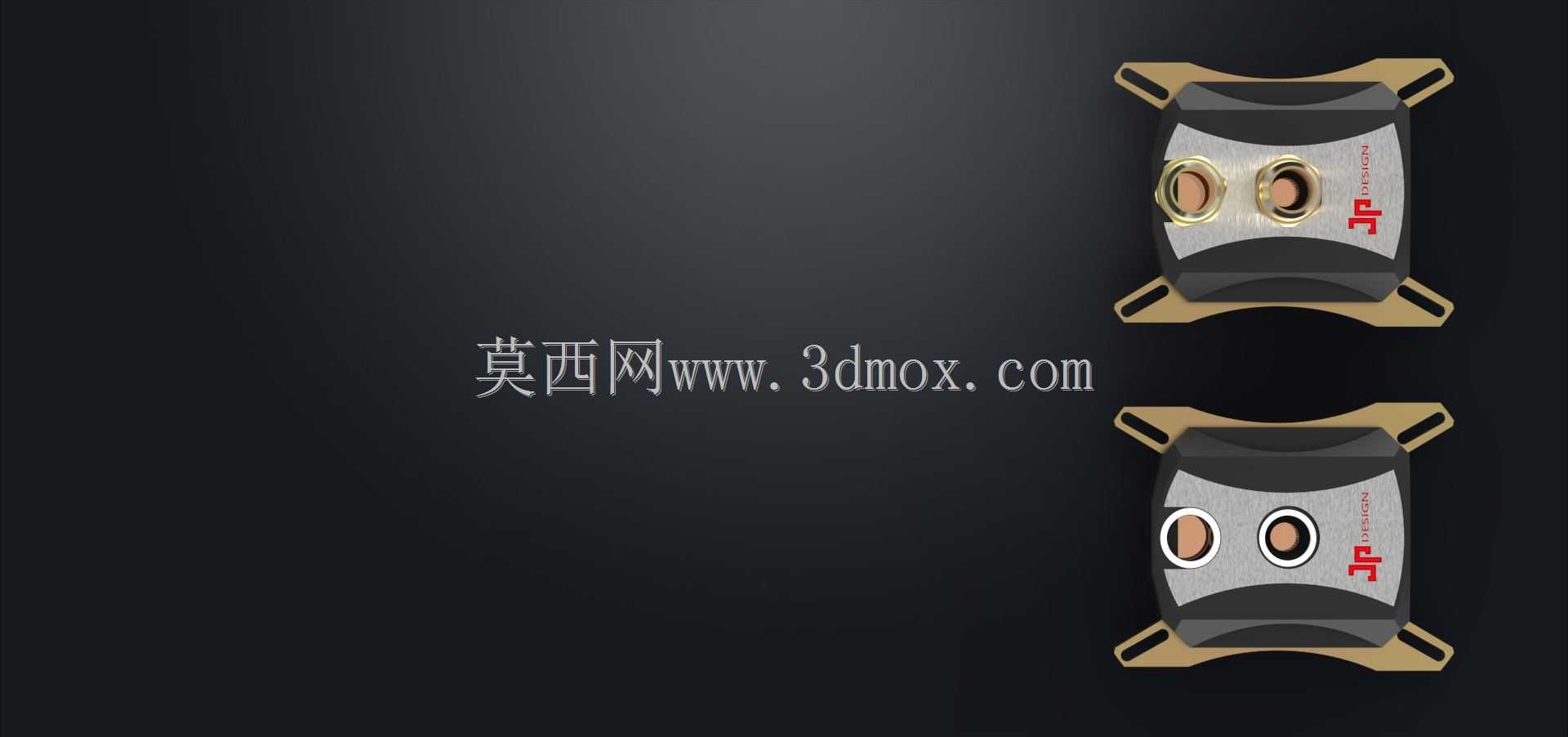

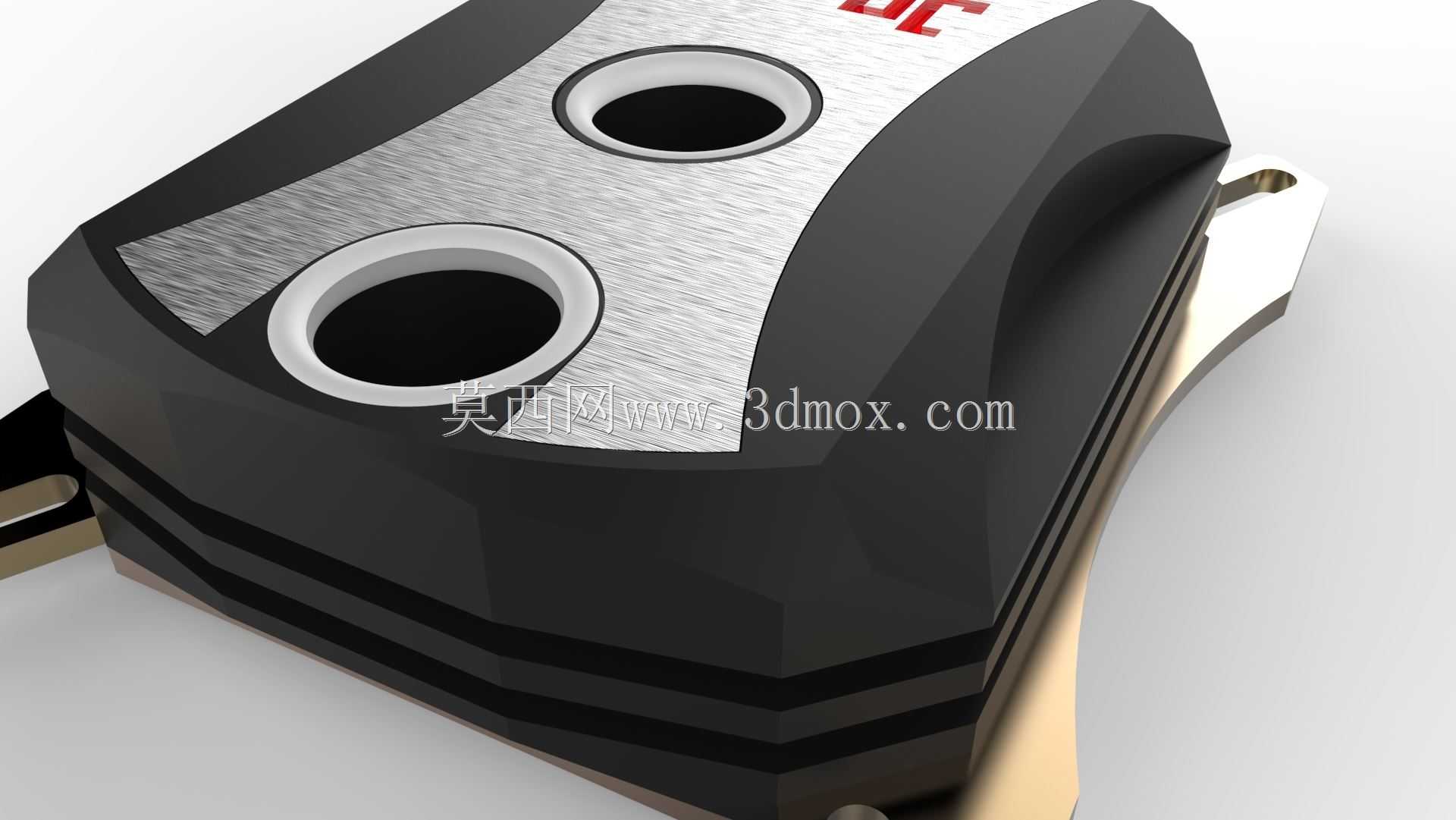

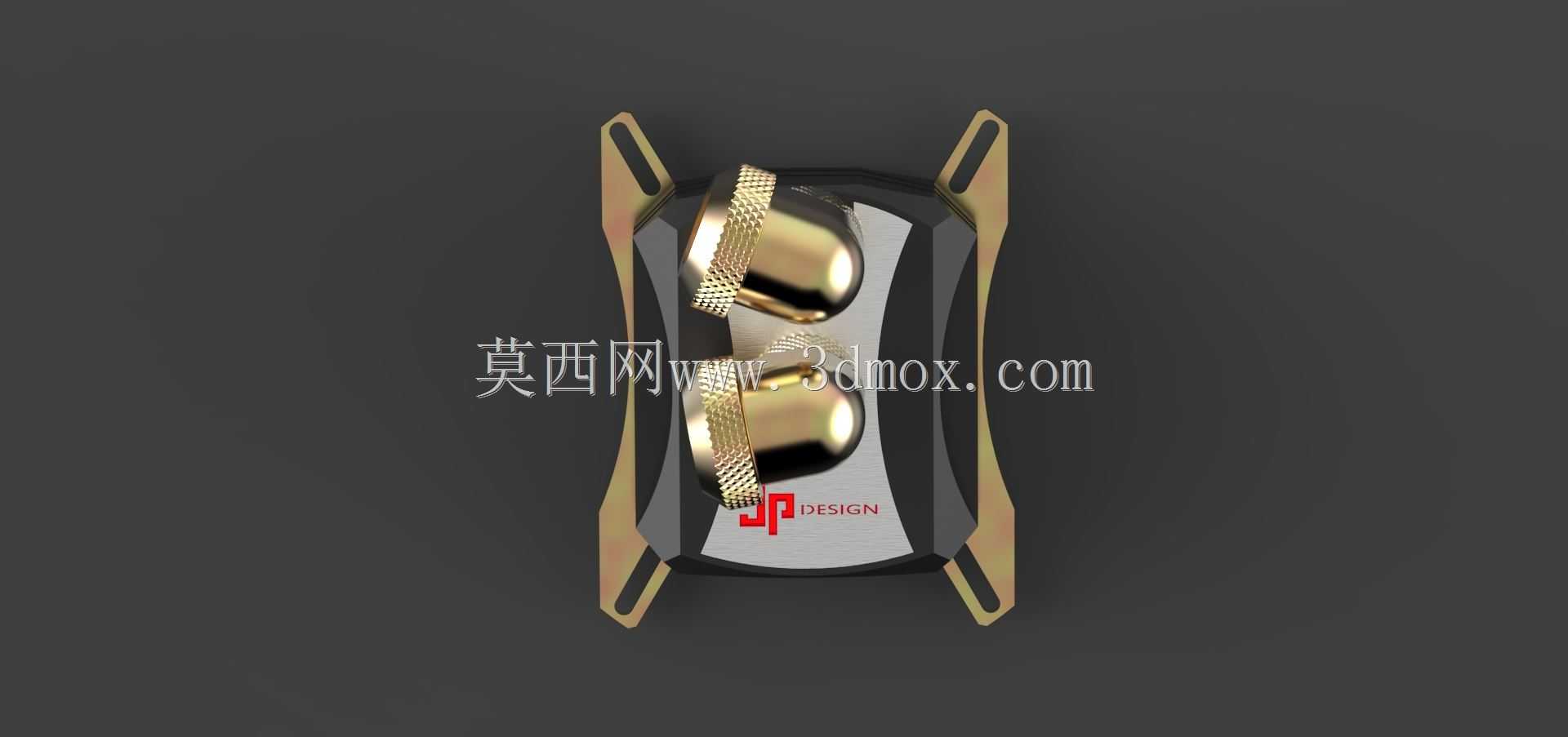

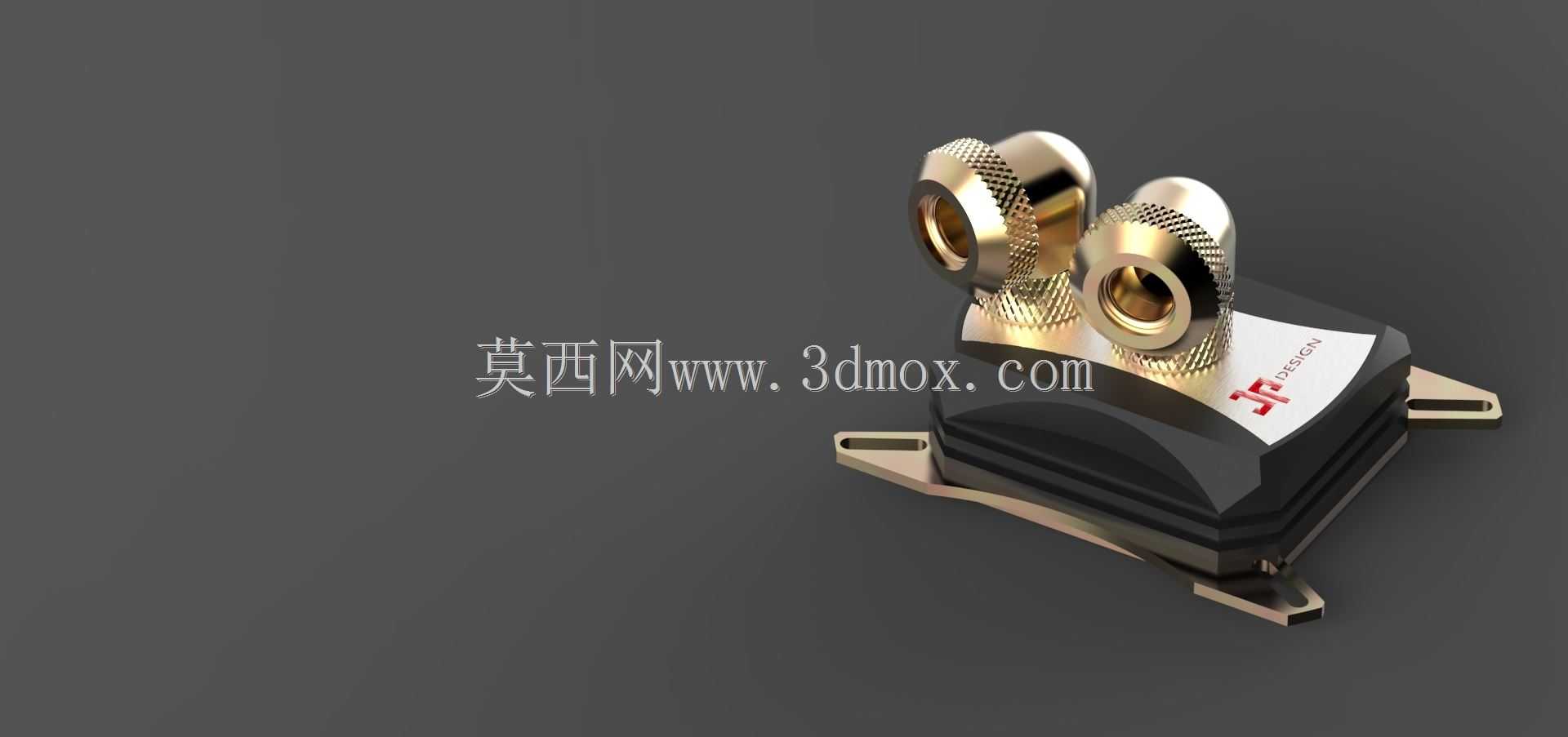

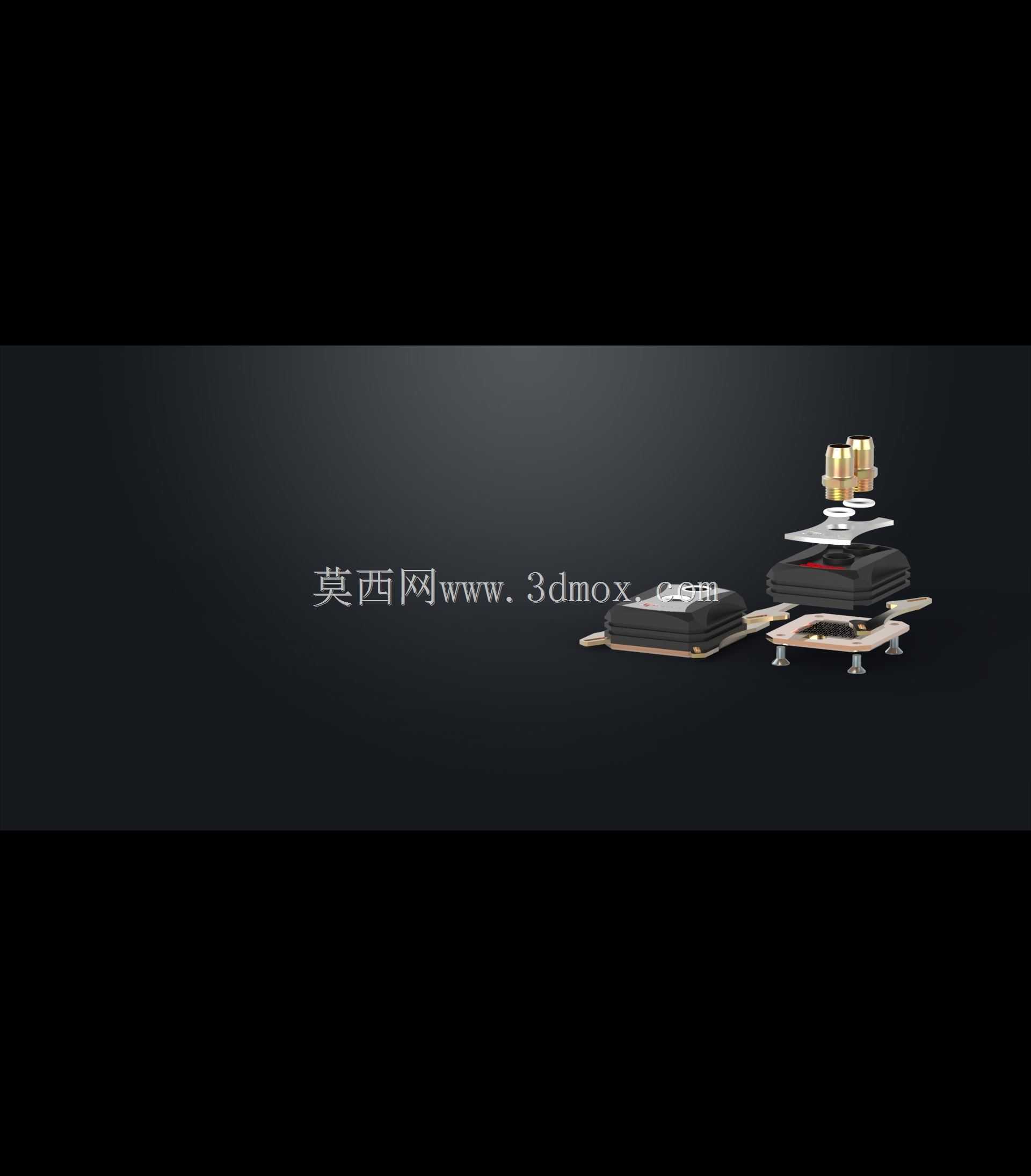

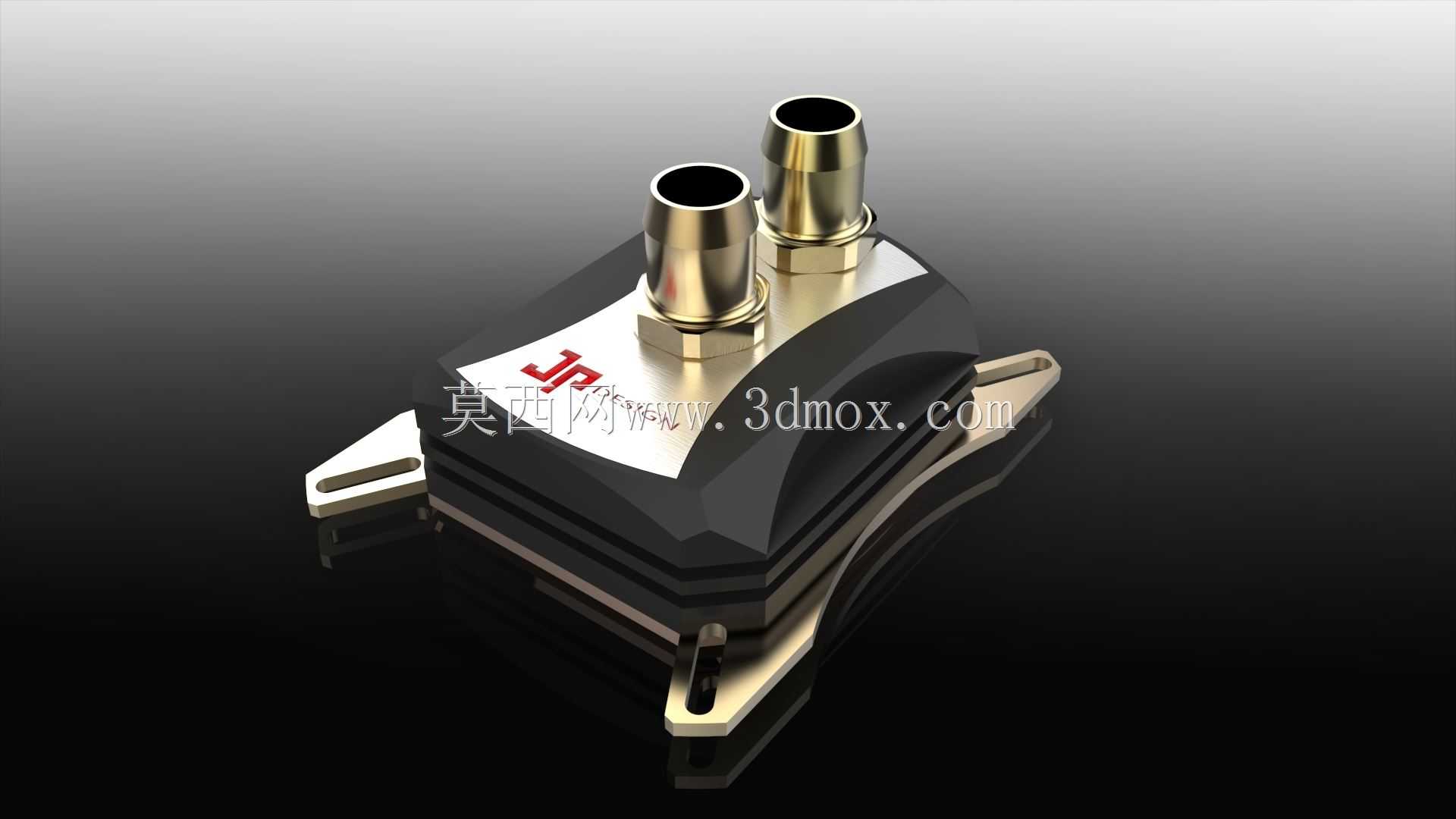

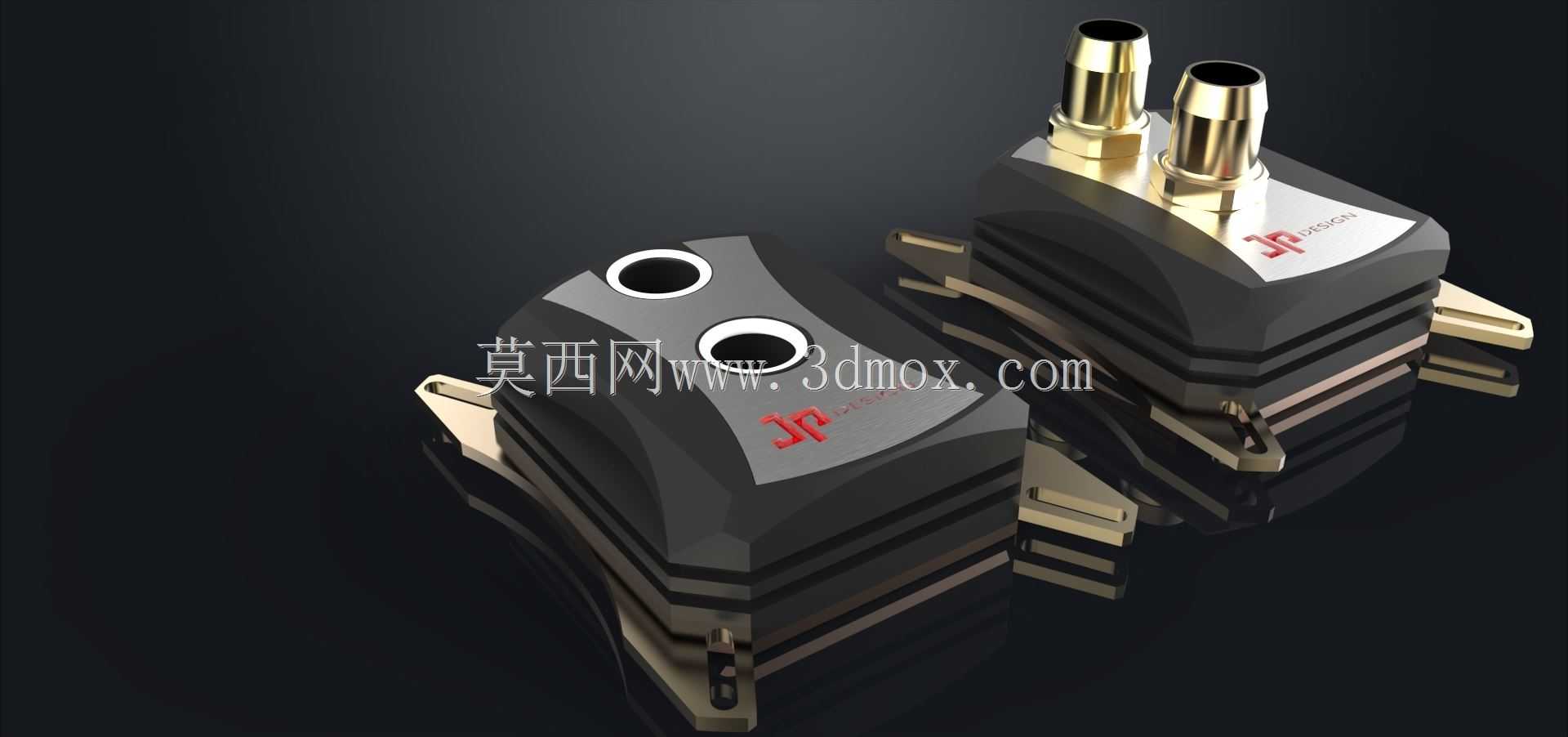

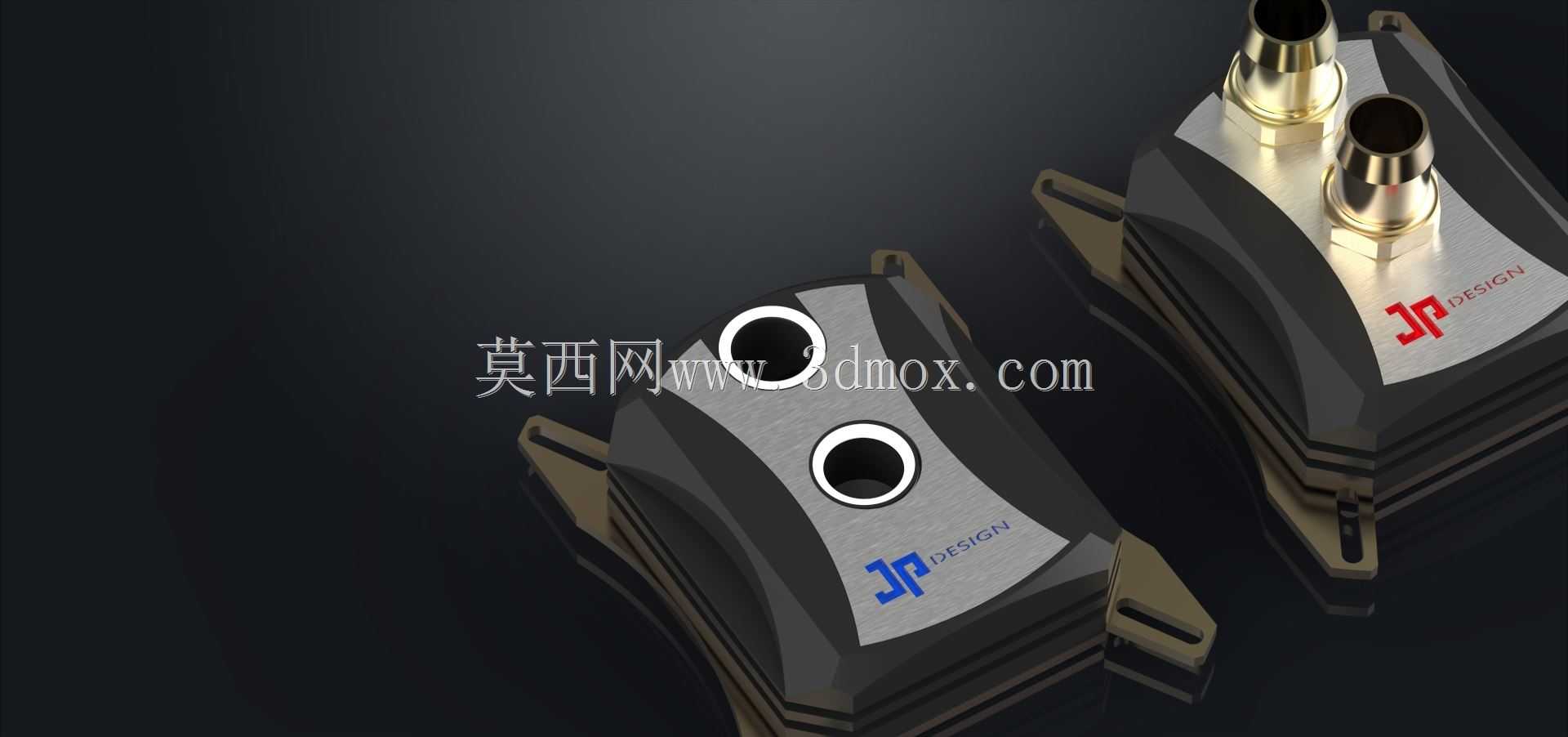

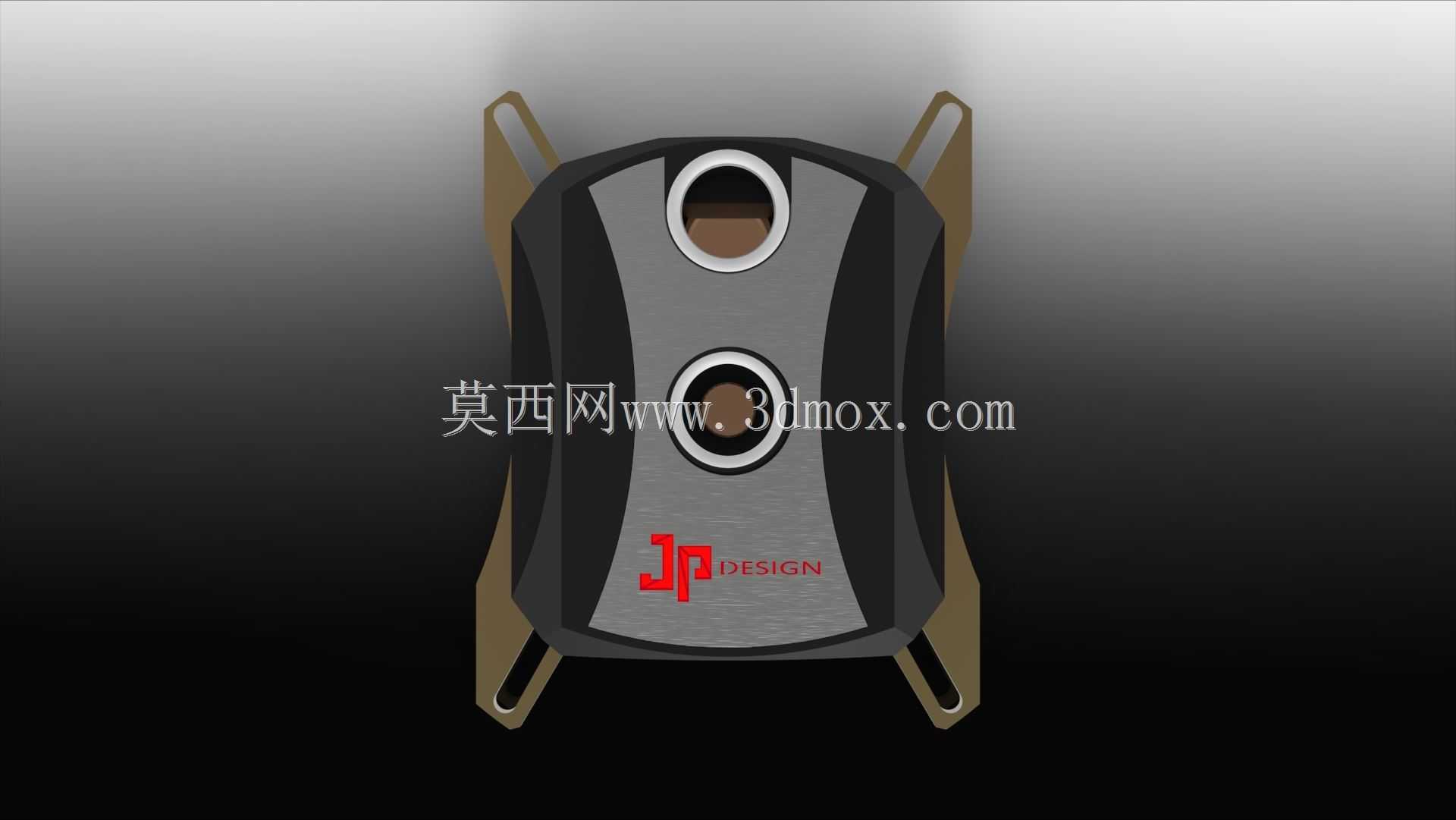

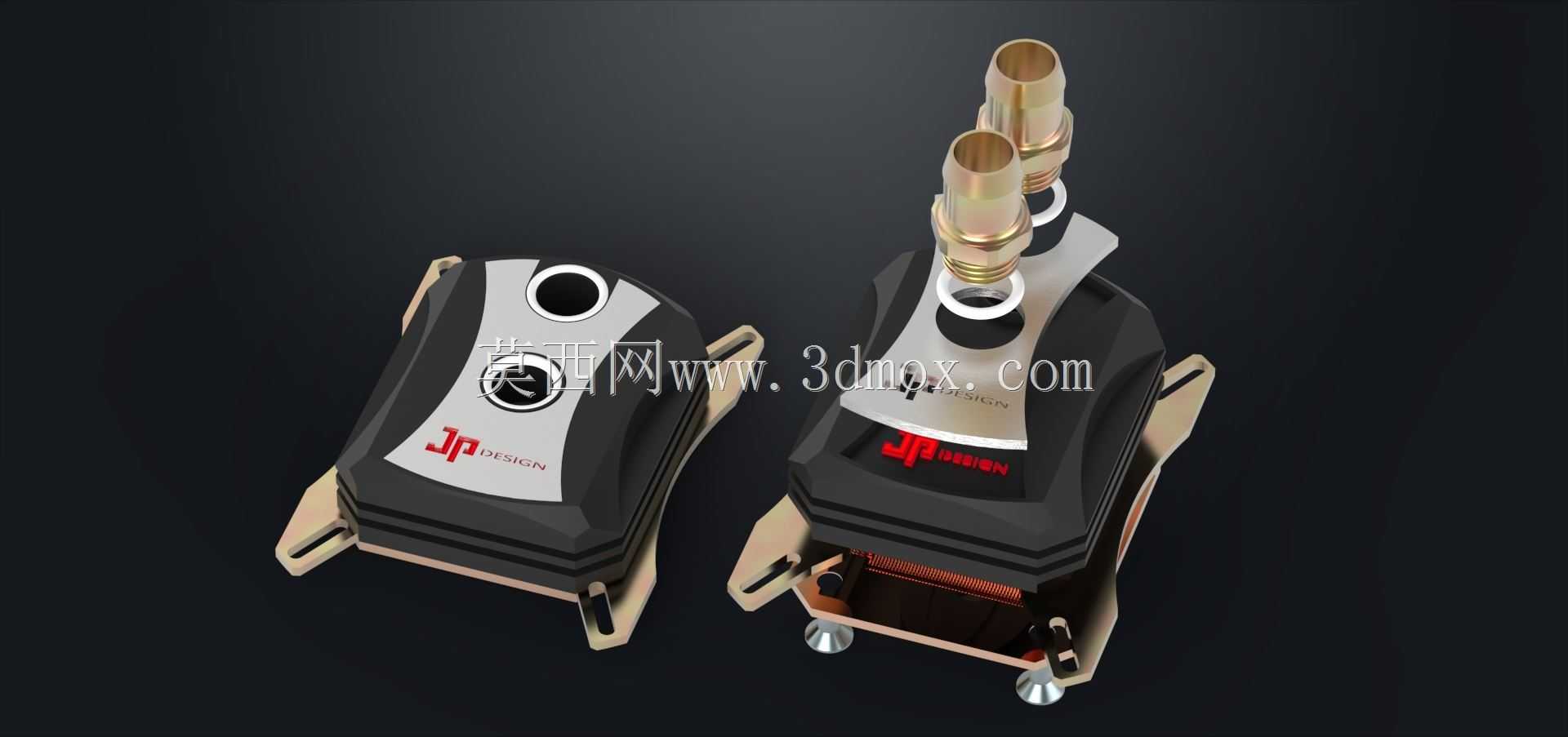

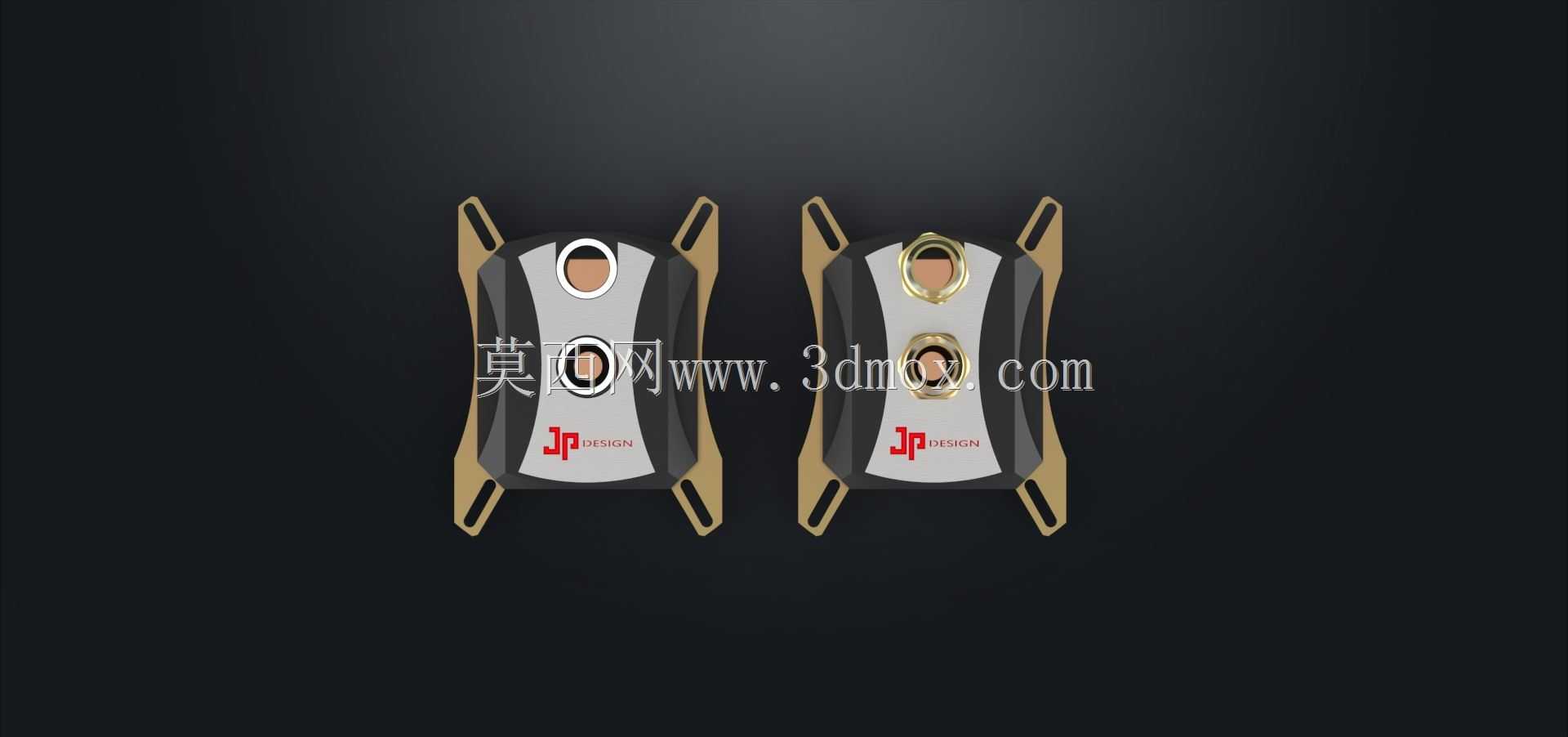

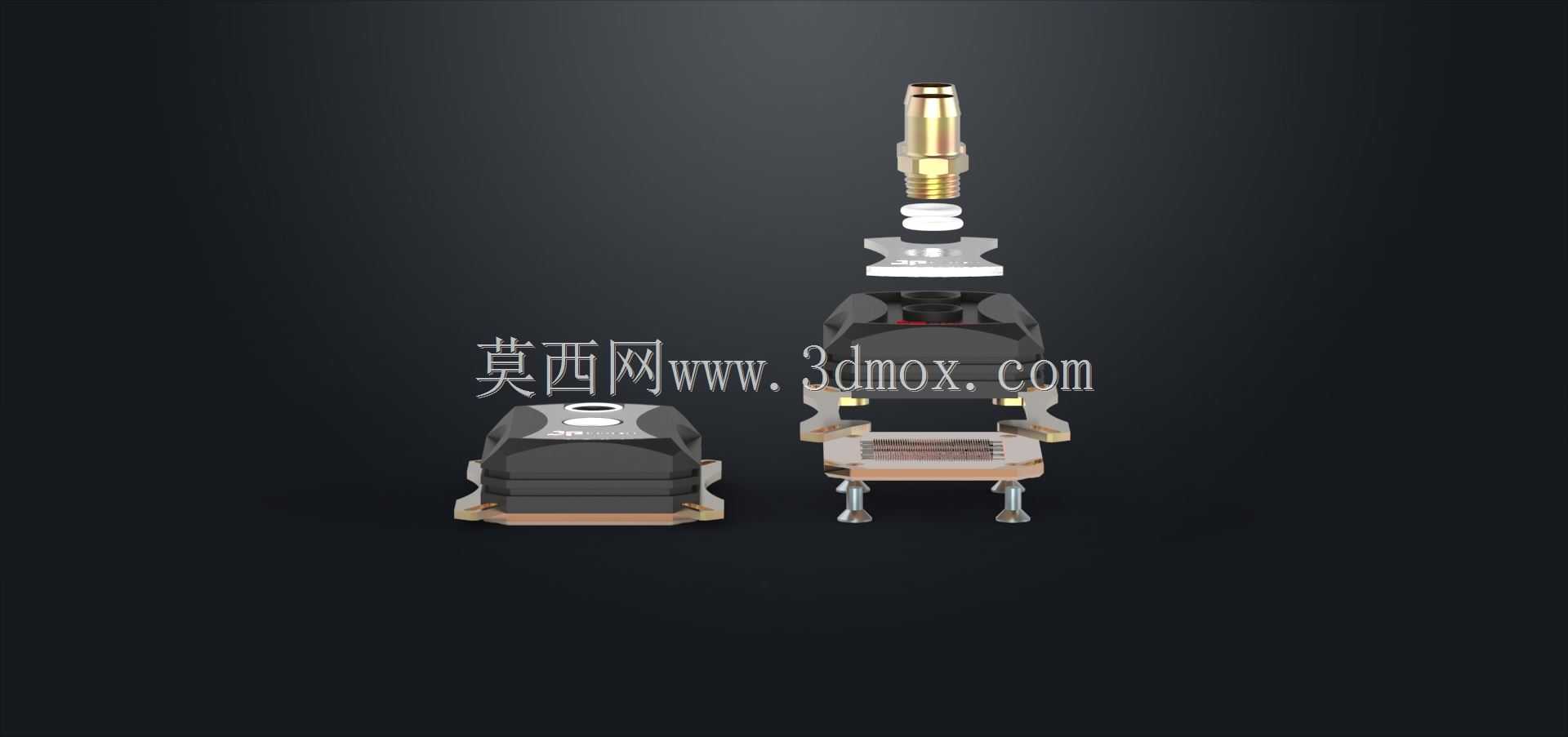

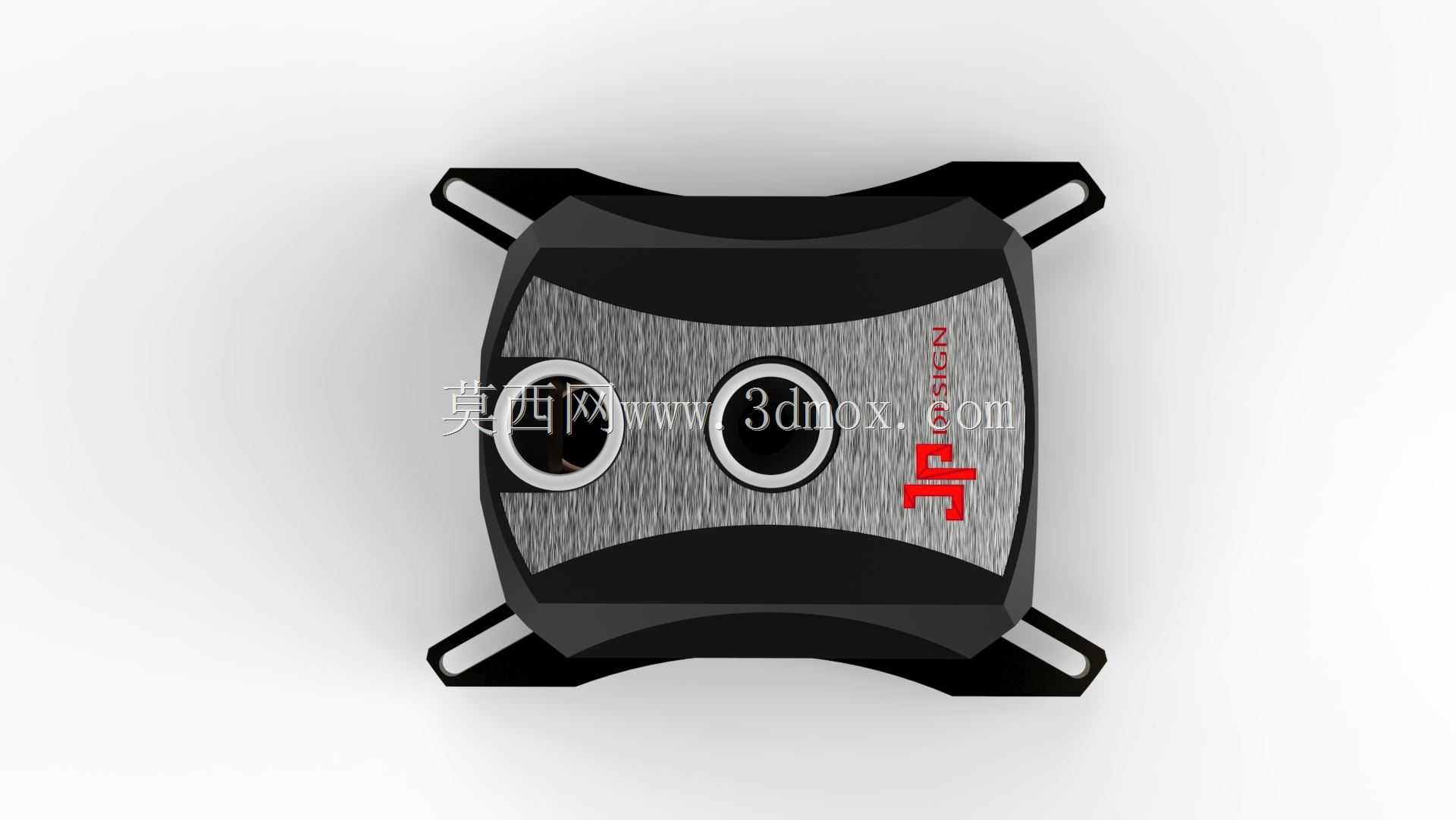

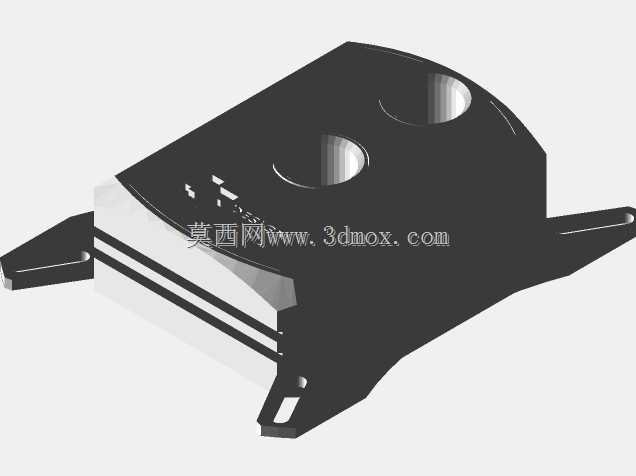

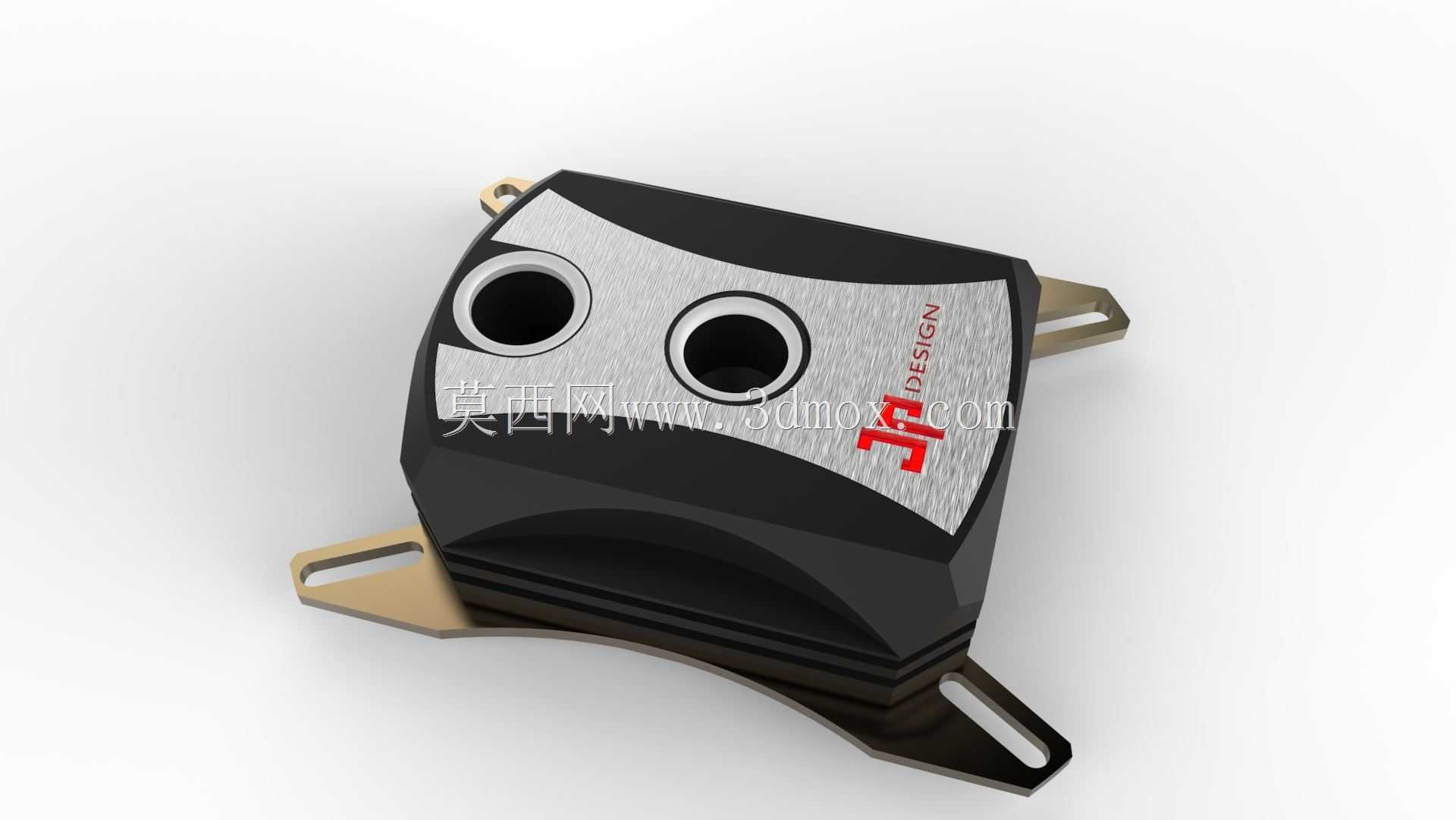

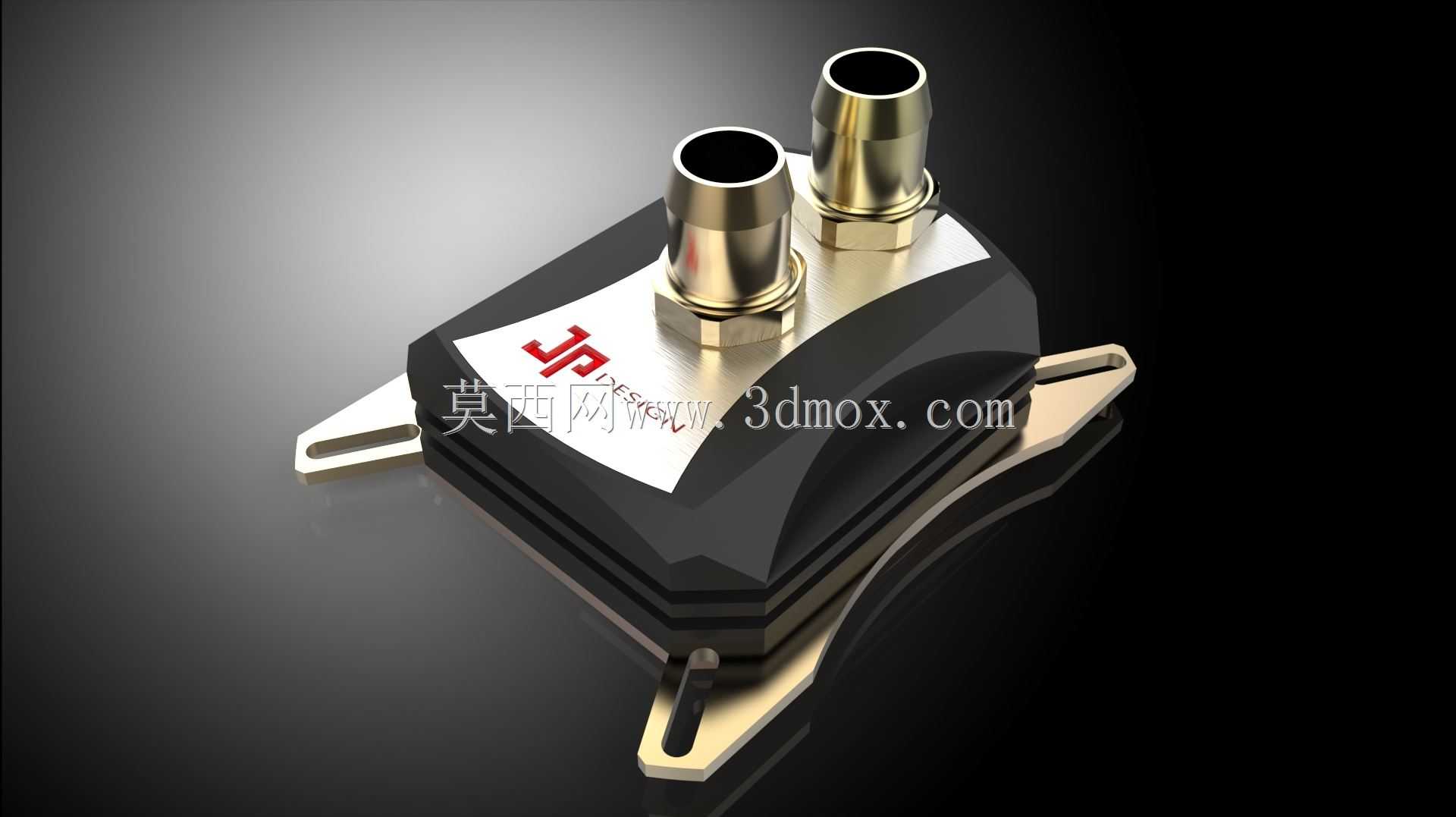

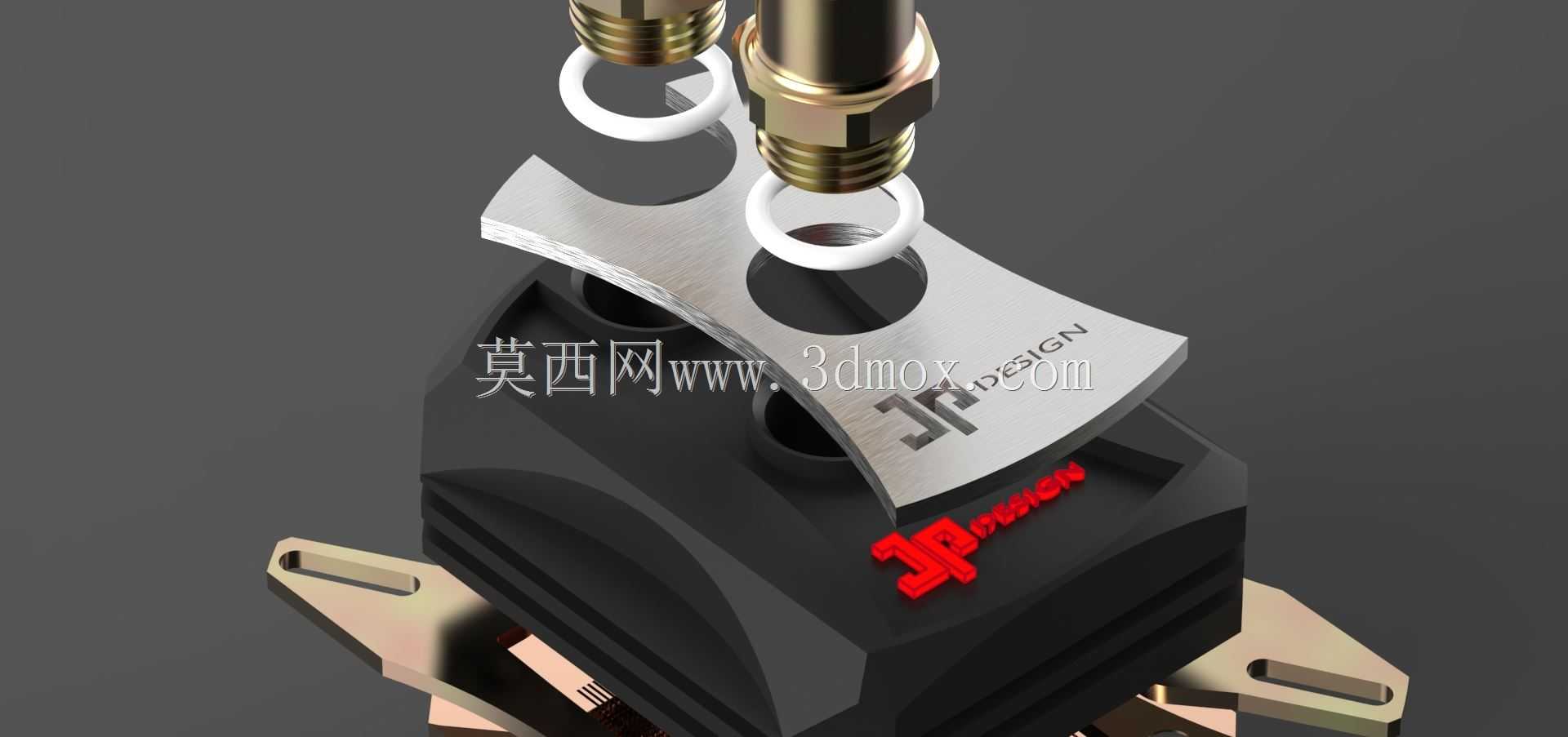

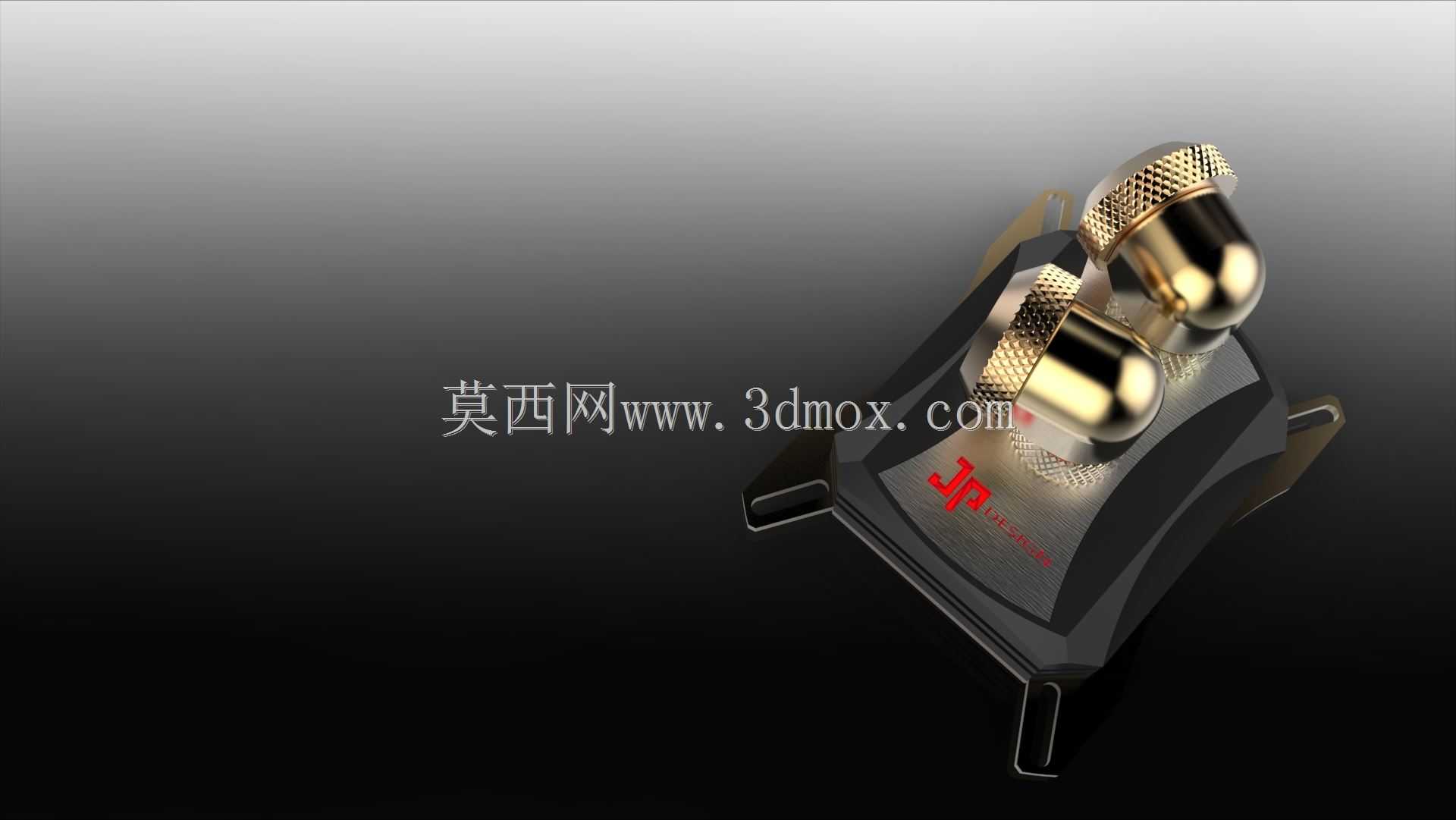

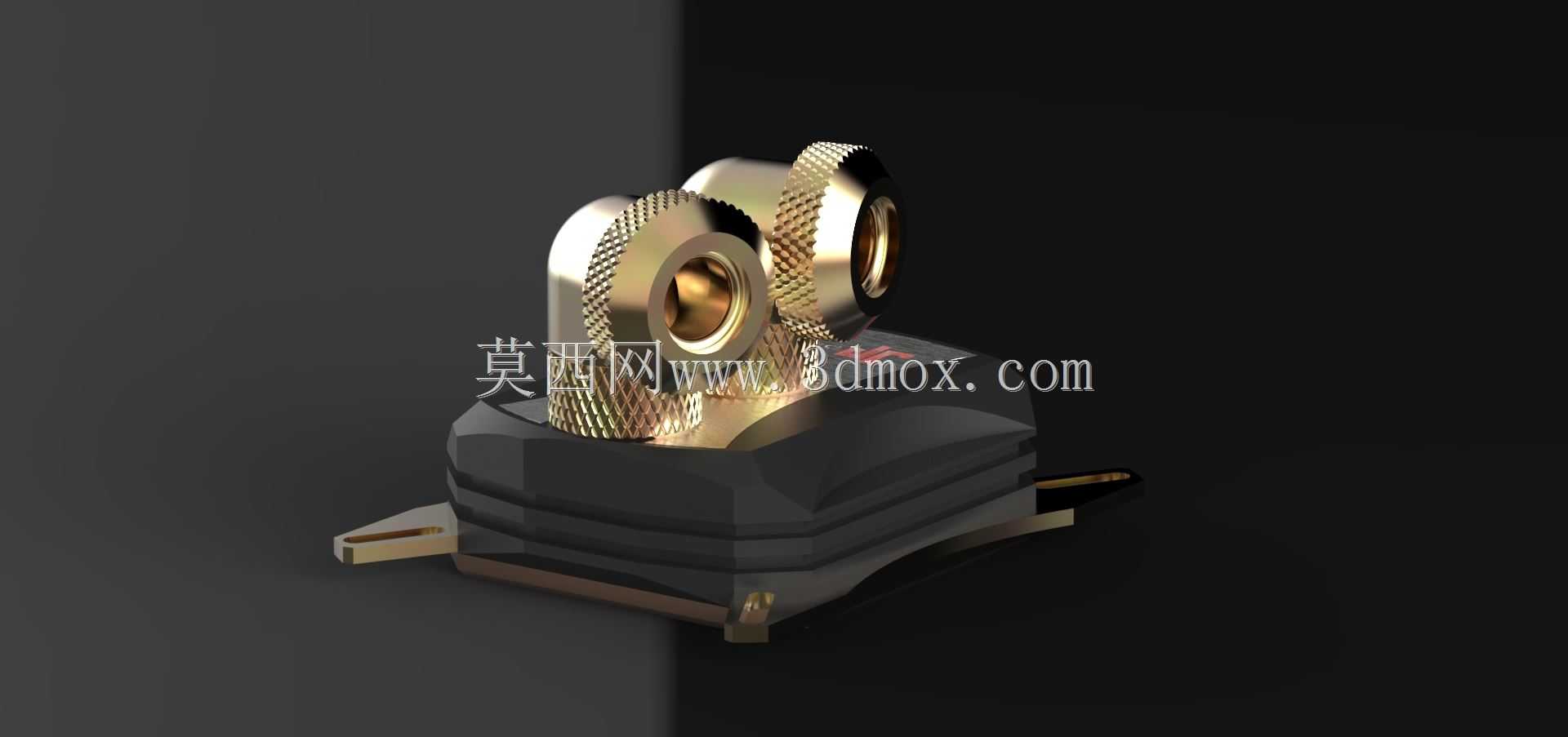

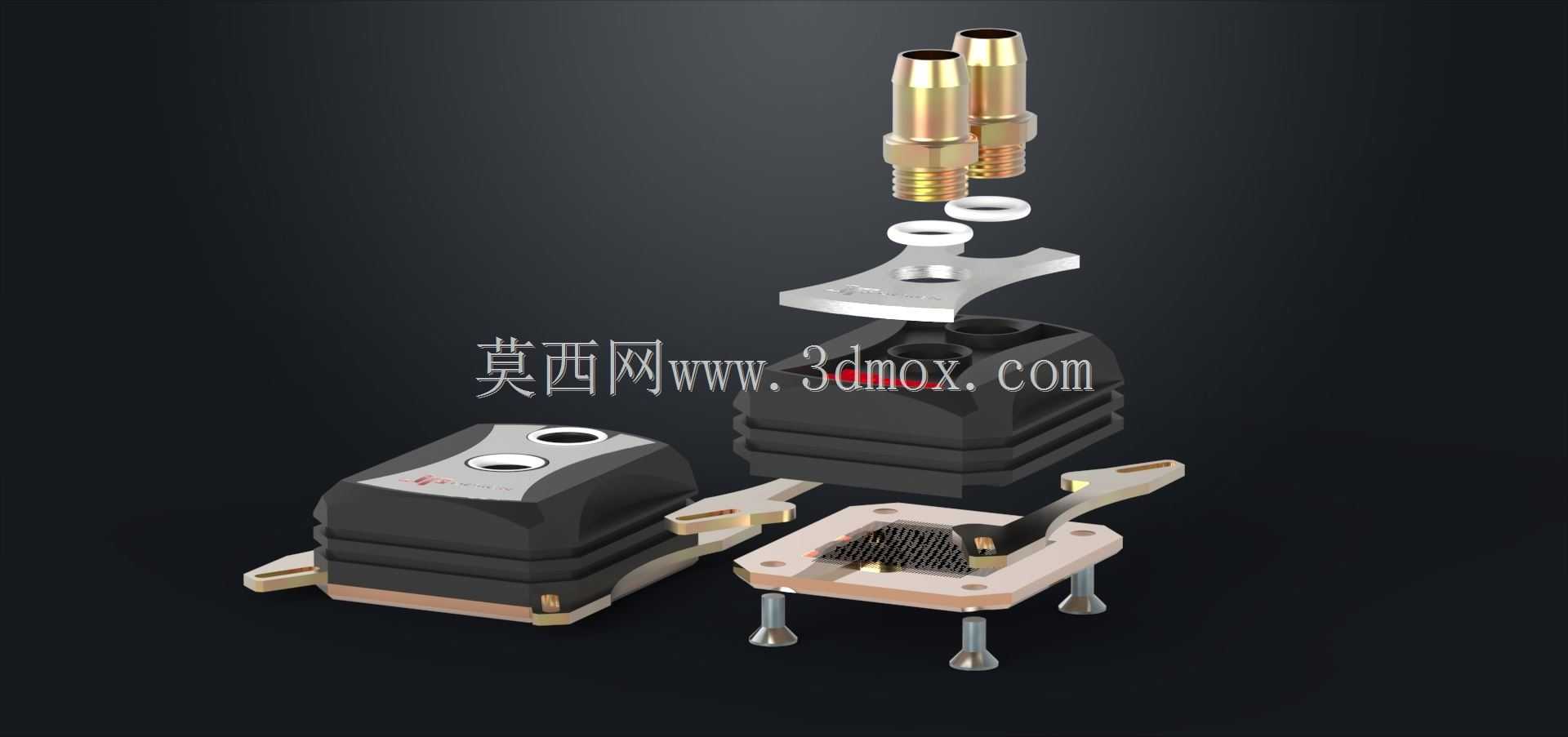

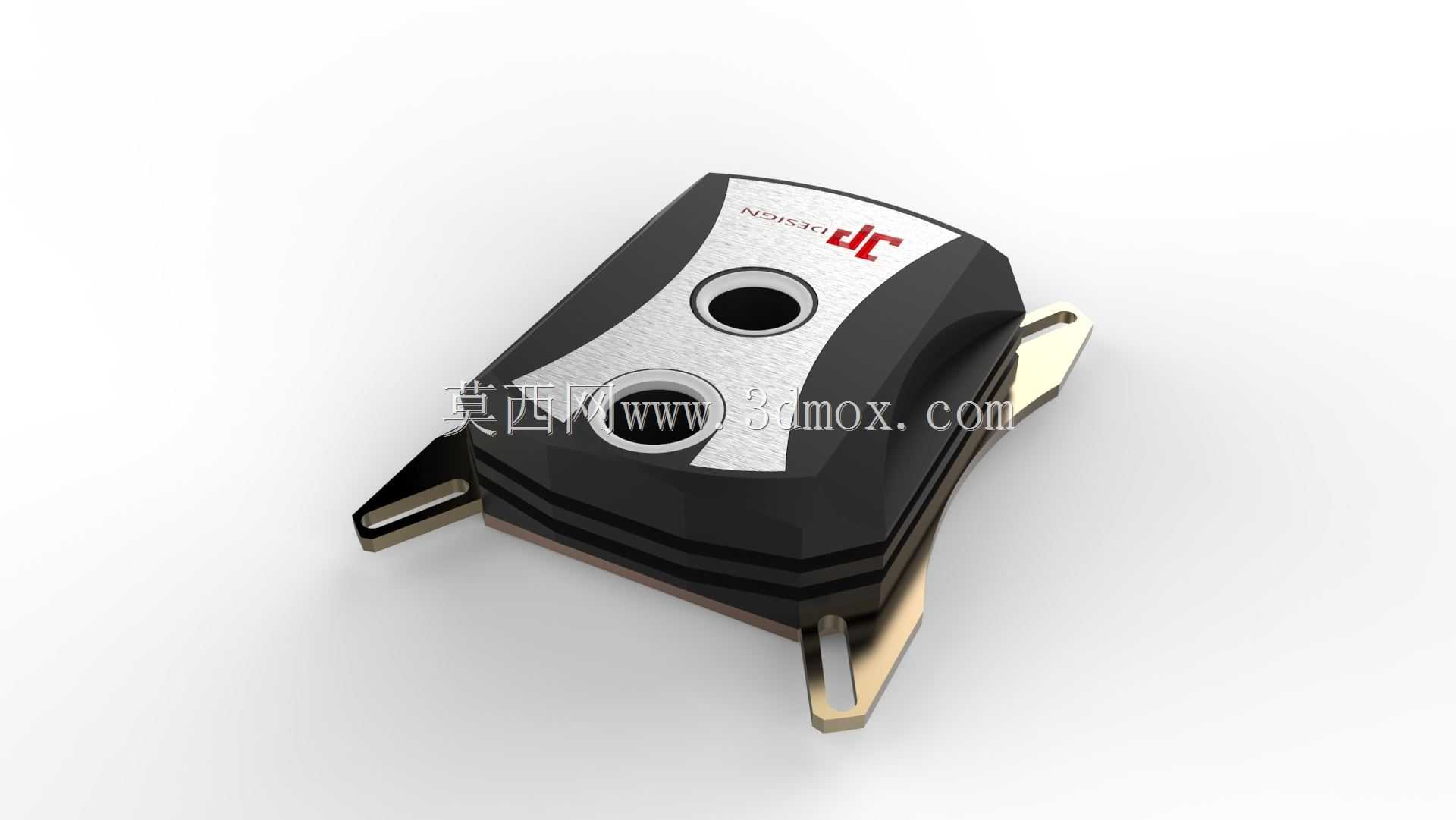

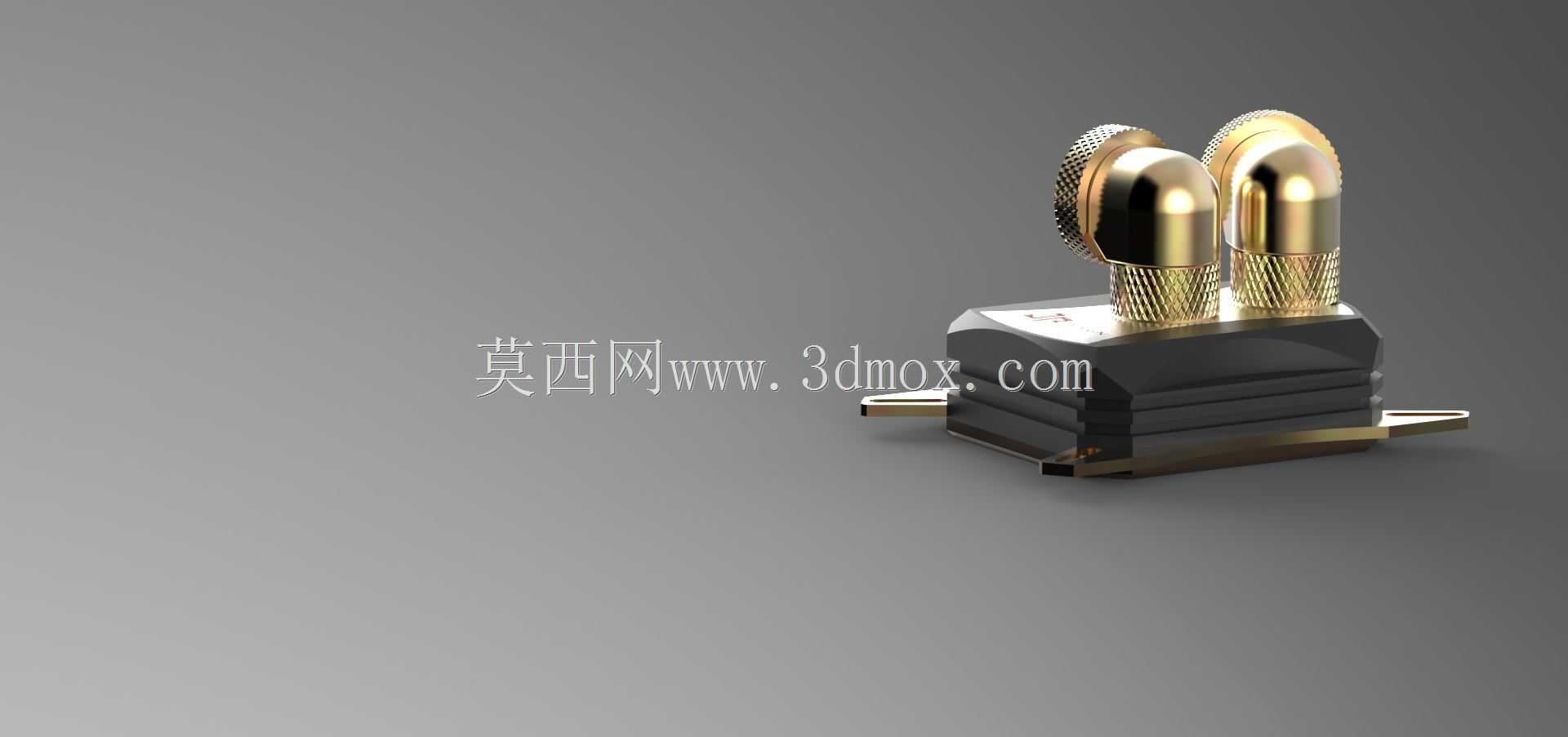

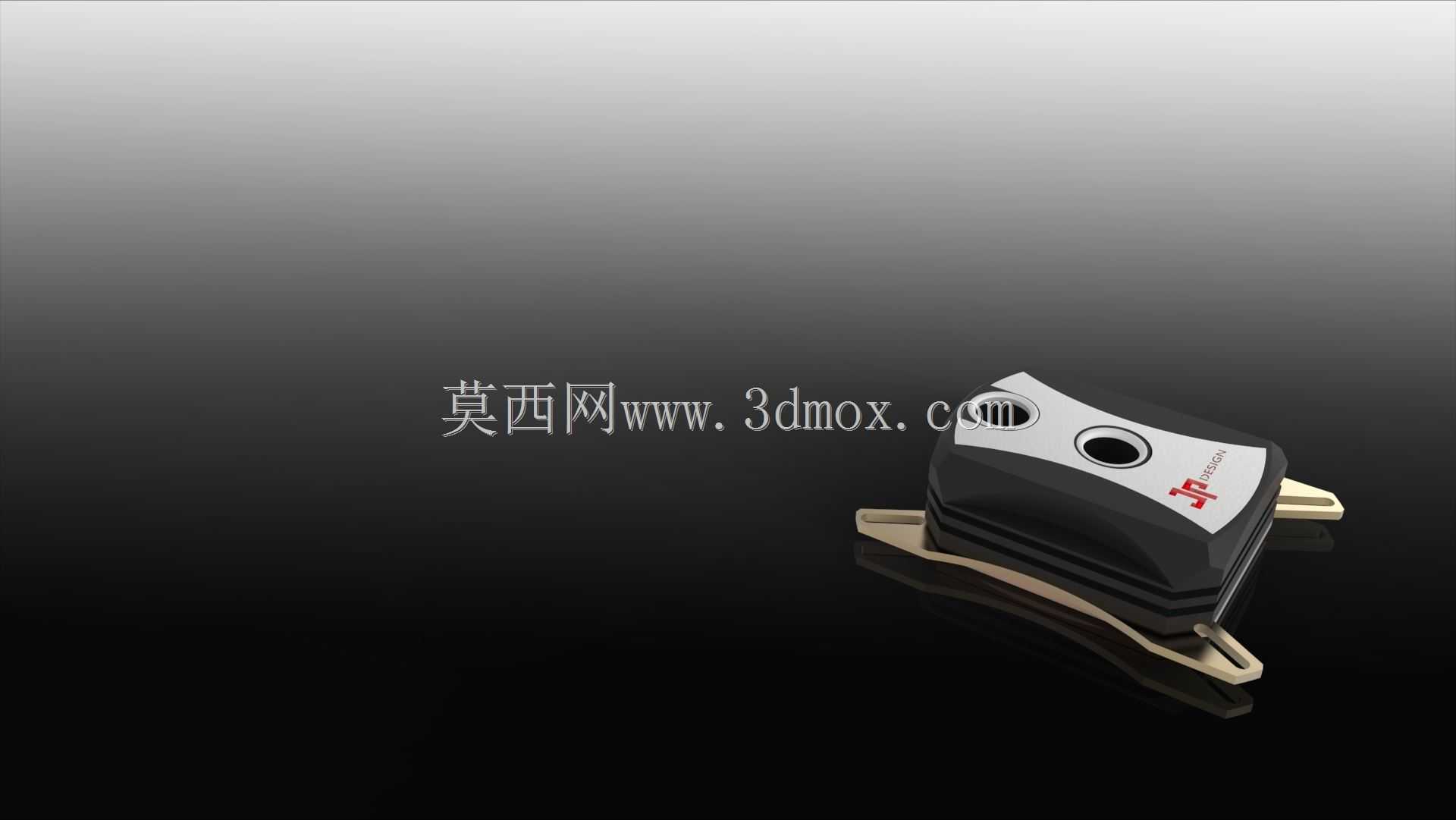

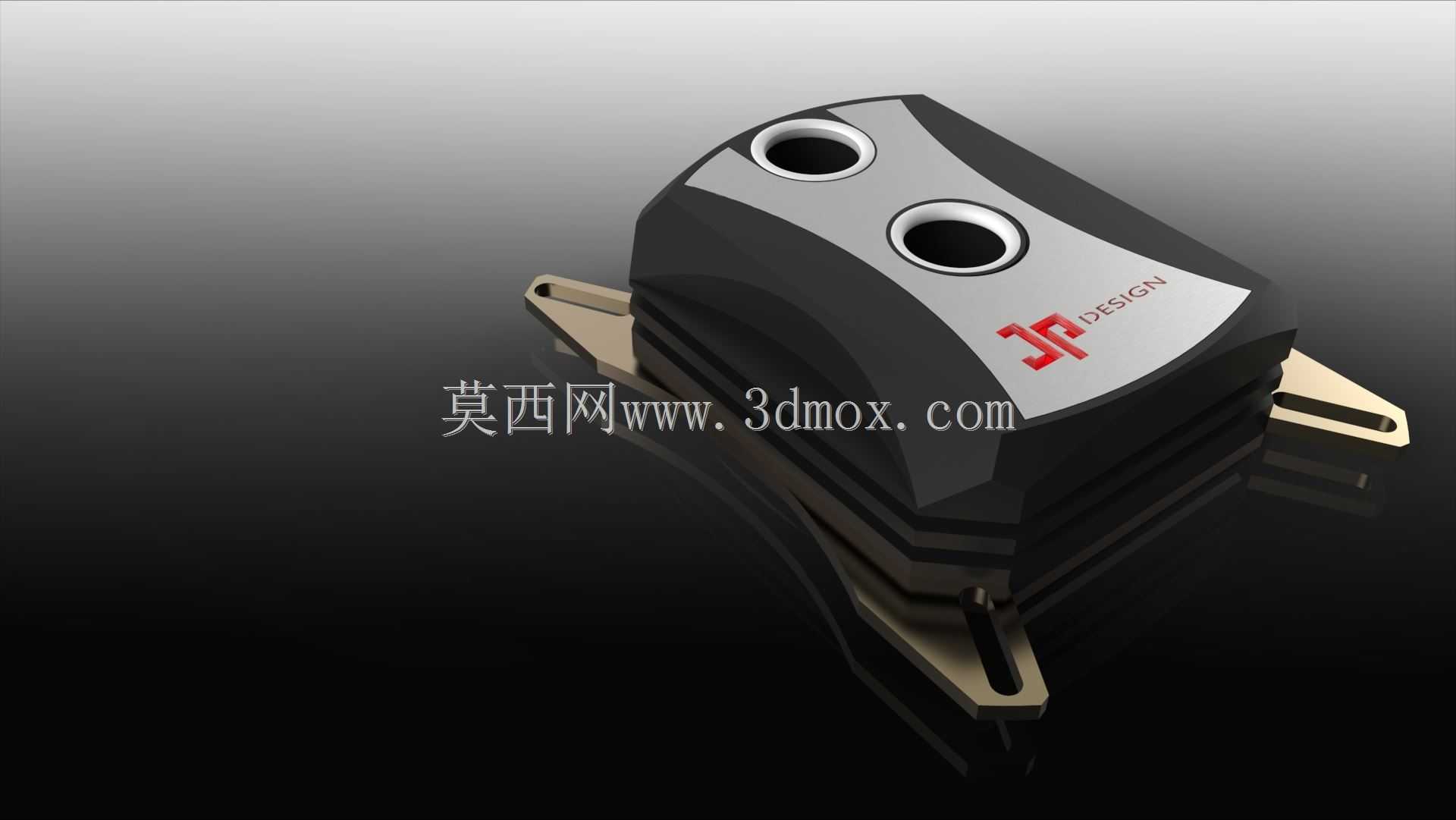

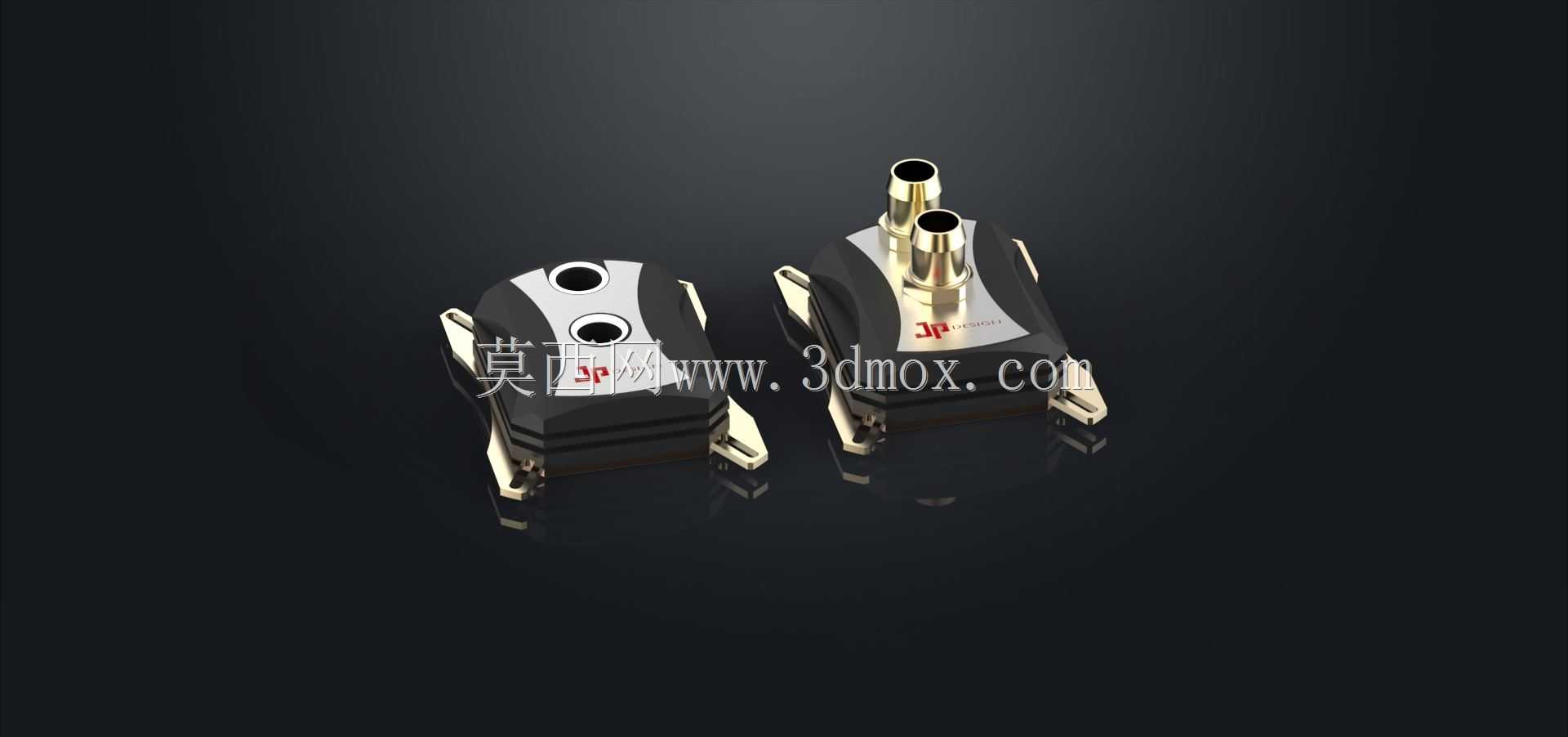

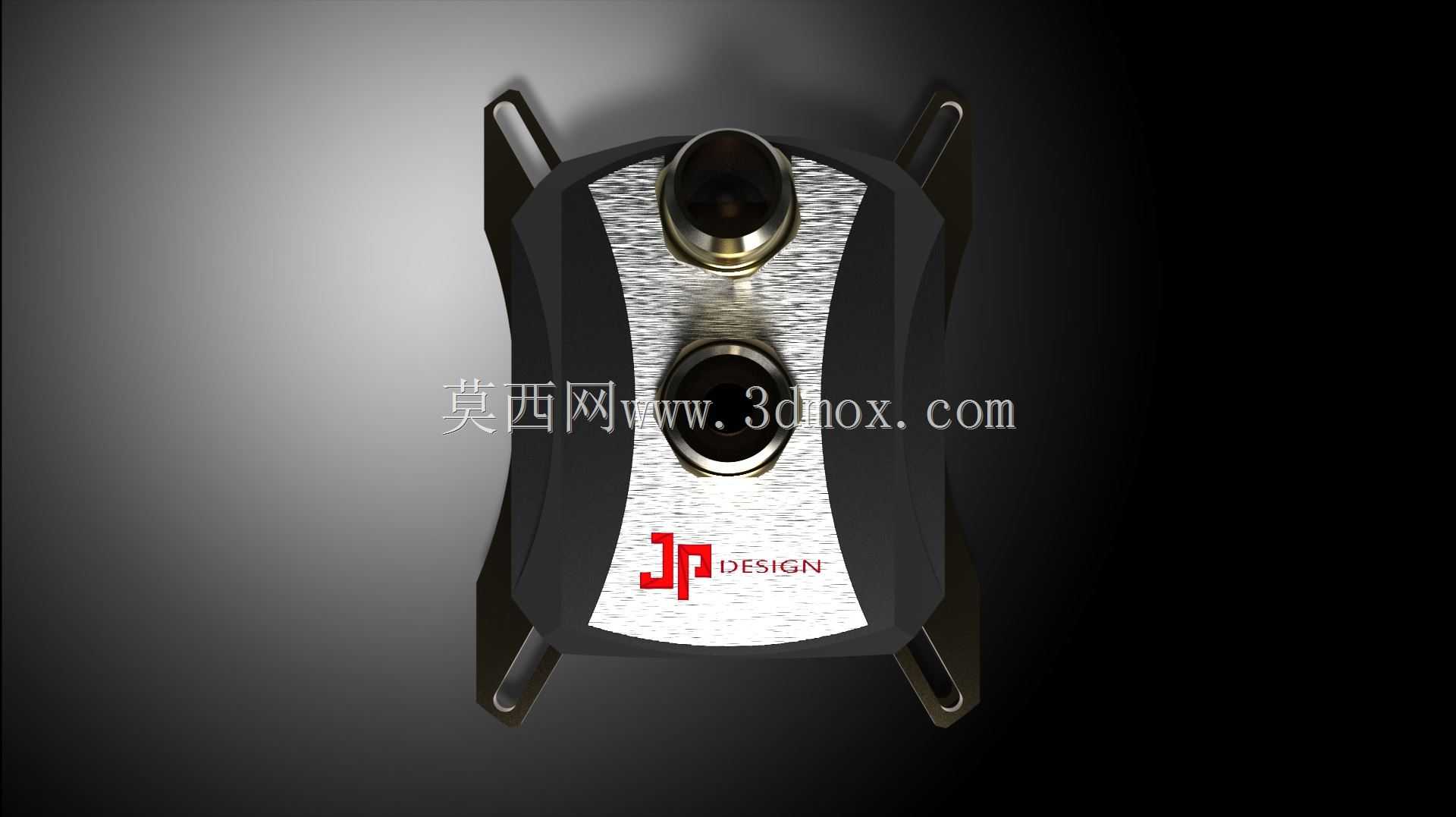

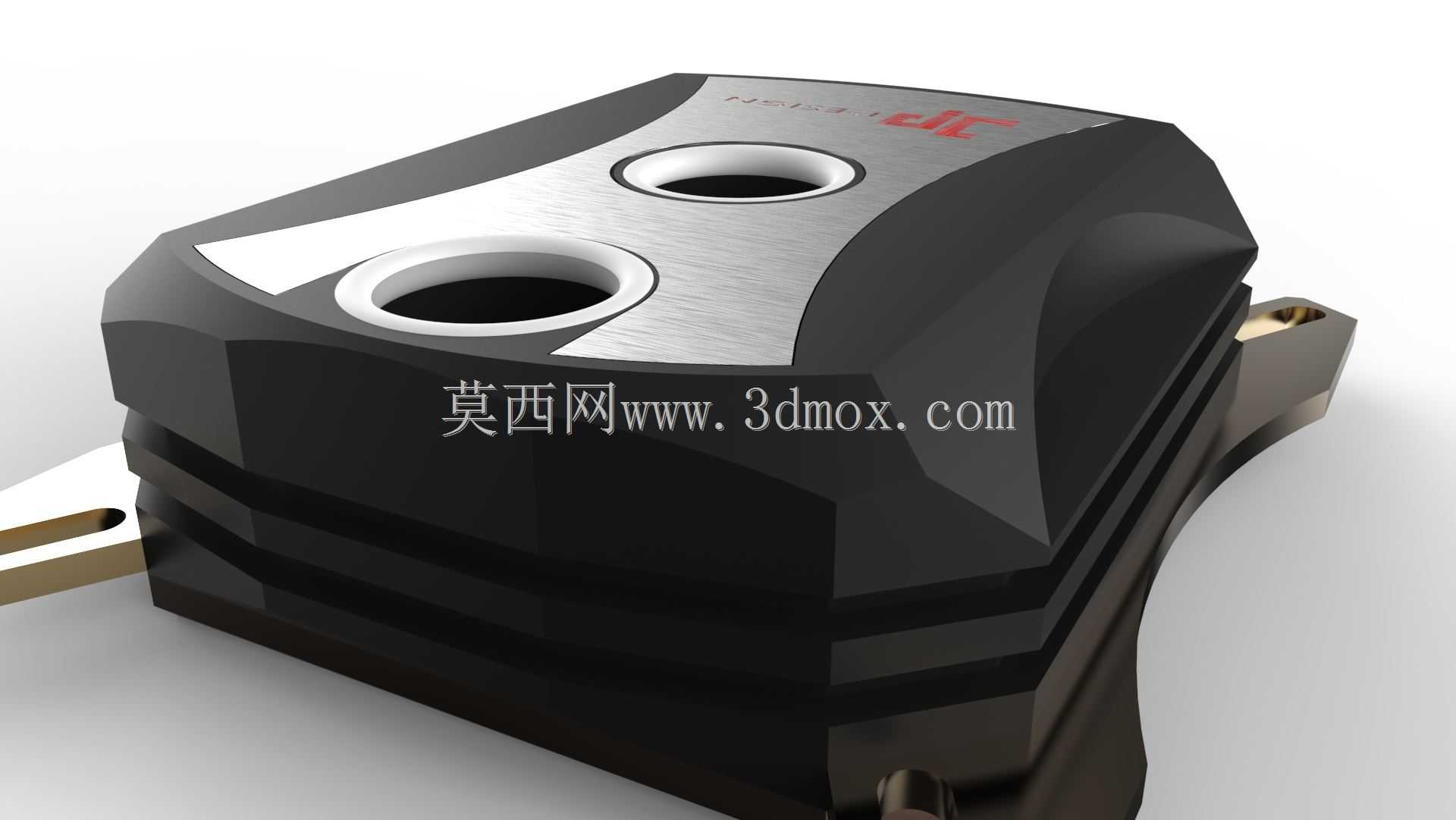

这款水冷散热组件主要面向台式电脑CPU散热场景，是分体式水冷回路中的核心换热部件，负责将CPU工作时产生的热量通过内部流道的冷却液快速带出，相比传统风冷散热具备更高的热交换效率与更低的运行噪音，适合高负载超频、长时间渲染运算等对散热要求较高的使用场景。从结构设计来看，主体采用上下分层的密封结构，底部为纯铜材质的接触底座，表面做了高精度平面打磨处理，安装后能与CPU顶盖紧密贴合，减少接触热阻；底座内部设计有密集的微水道结构，冷却液从进水接头流入后，会在微水道内形成紊流，充分带走底座吸收的热量，再从出水接头流出进入整个水冷循环回路。顶部外壳采用工程塑料注塑成型，表面做了磨砂与亮面拼接的外观处理，既保证结构强度，也兼顾装机后的视觉效果，外壳与底座之间通过密封胶圈与螺丝压合固定，能承受常规水冷回路的工作压力，避免漏液风险。两侧延伸出的安装耳片是针对主流台式机CPU扣具设计的安装位，耳片上的长条形开孔可以适配不同孔距的主板安装孔位，安装时无需额外改造主板，配合对应的扣具螺丝即可完成固定，安装边界覆盖目前市售绝大多数消费级台式机主板的CPU区域，不会与周边的内存插槽、主板散热装甲产生干涉。两个快插式水嘴采用黄铜材质加工，表面做了镀镍防锈处理，水嘴外径适配常规内径8mm的水冷软管，安装时直接将软管套入水嘴后用管箍固定即可，水嘴的倾斜角度经过优化，走管时可以避开机箱内的其他硬件，减少管路弯折带来的水阻提升。在实际选型使用时，需要注意该冷头的流道阻力参数，匹配对应扬程的水冷泵，保证回路内冷却液的流速达到设计要求，才能发挥最佳散热效果；安装时需要在CPU顶盖与冷头底座之间均匀涂抹一层导热硅脂，填充两者接触面的微观空隙，进一步降低接触热阻。设计过程中重点平衡了换热效率与流道阻力的关系，微水道的宽度、深度经过多轮仿真验证，既保证足够的换热面积，也不会因为流道过窄导致水阻过大，增加水泵的负载；外壳的造型做了圆弧过渡处理，没有尖锐棱角，装机操作时不会划伤手部，同时外壳内部做了加强筋结构，避免长期使用后外壳变形导致密封失效。安装耳片的厚度经过强度校核，拧紧固定螺丝时不会出现形变，保证冷头底座与CPU顶盖的压力均匀，避免局部接触不良导致散热效果下降。水嘴与外壳的连接部位做了二次密封处理，在常规的水冷工作温度范围内，不会因为热胀冷缩出现渗漏问题。整体结构的拆装维护也比较便捷，后期清理冷头内部水垢时，只需拆开固定螺丝即可分离底座与外壳，清理完成后更换密封胶圈即可重新组装使用，无需整体更换部件，降低长期使用的维护成本。
