一体化台盆搭配感应式触控出水装置设计

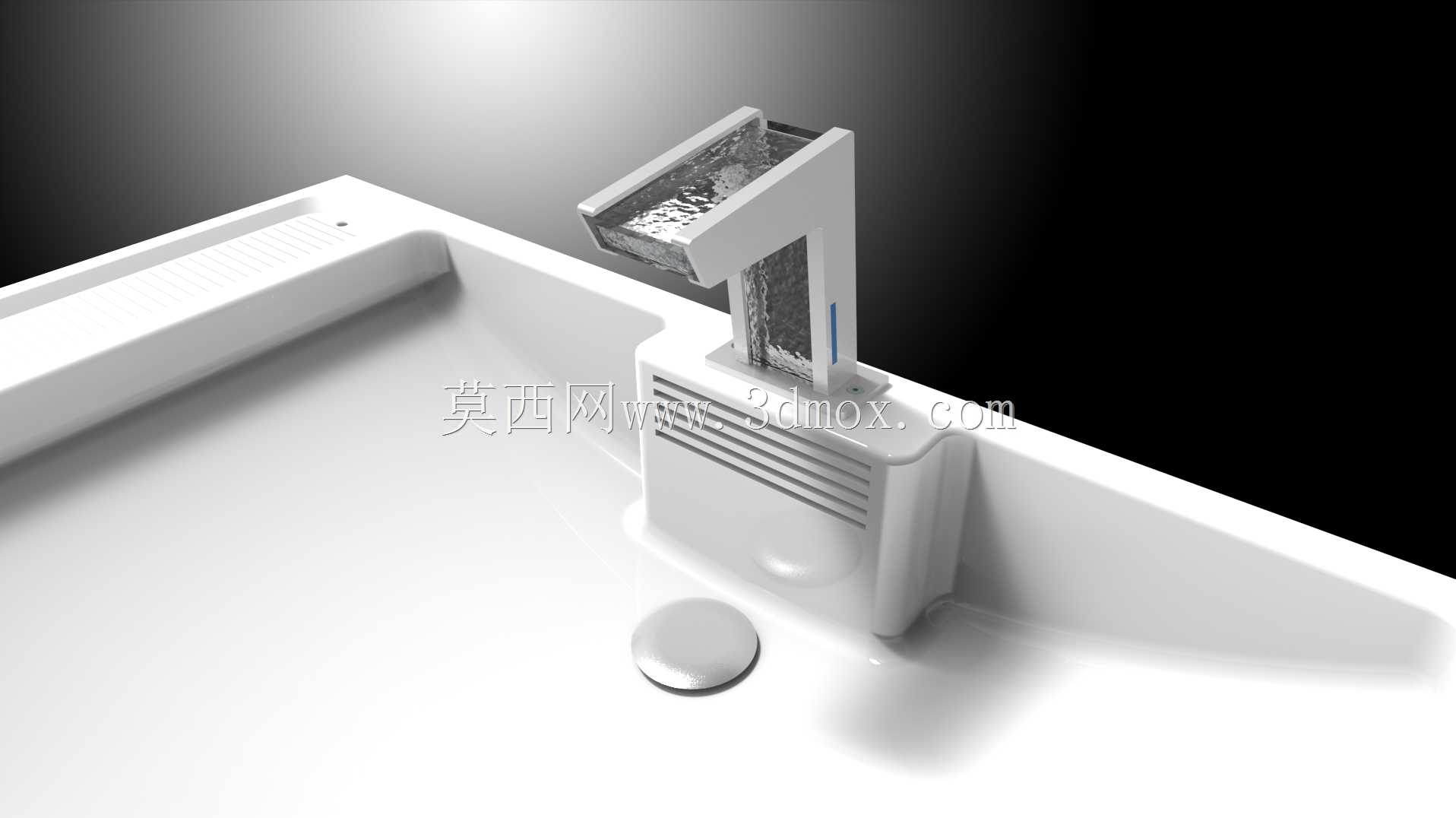

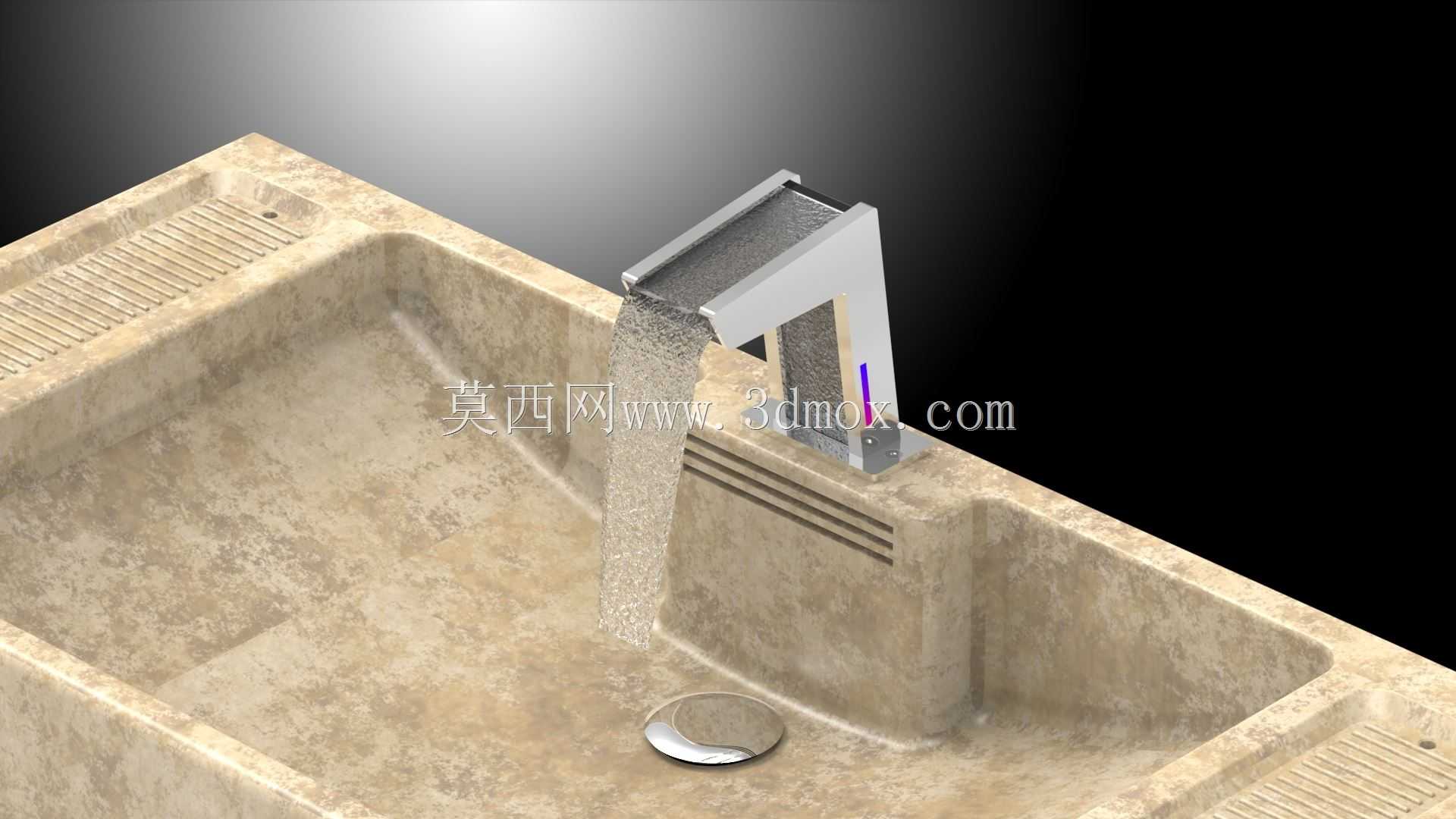

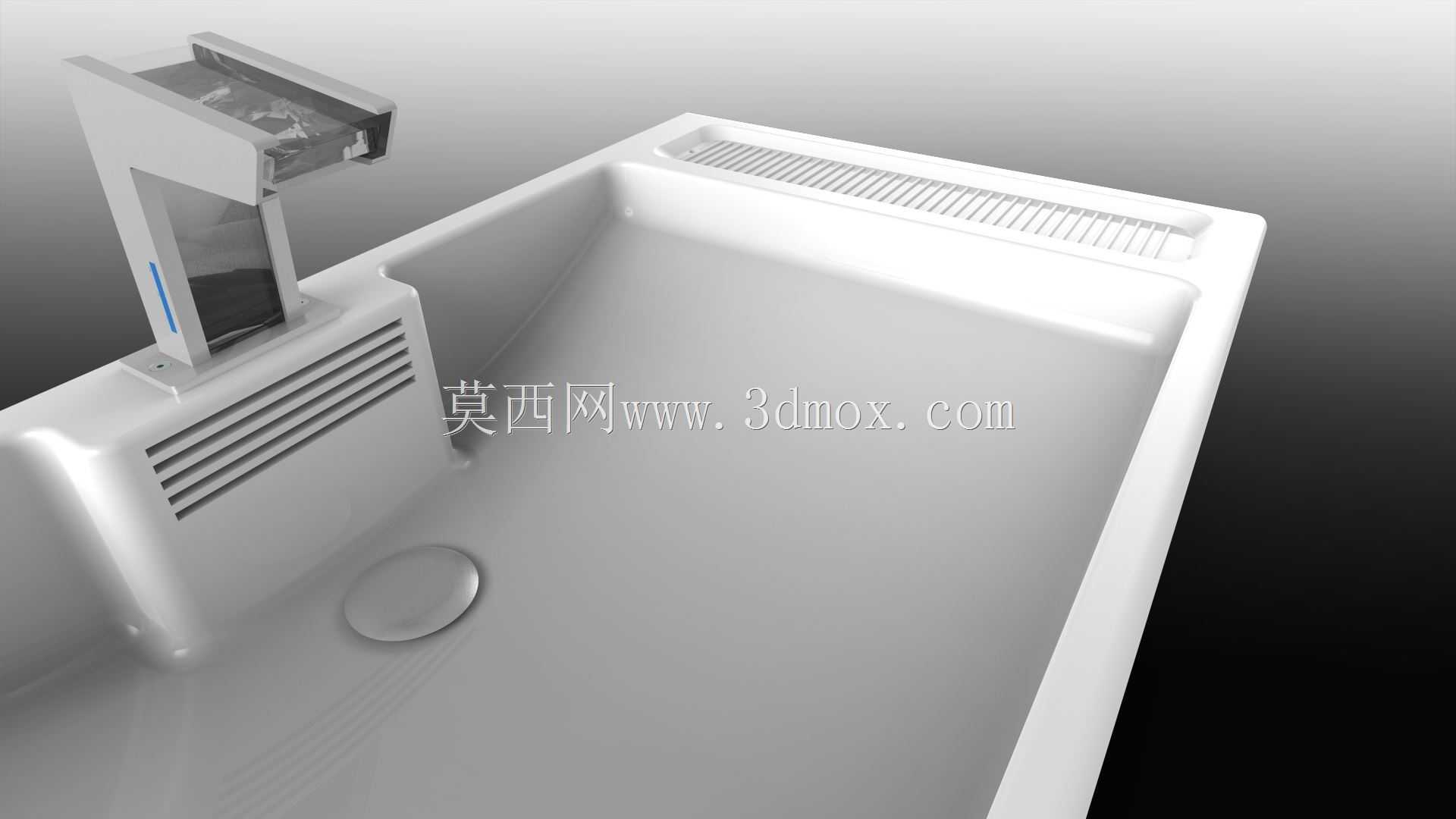

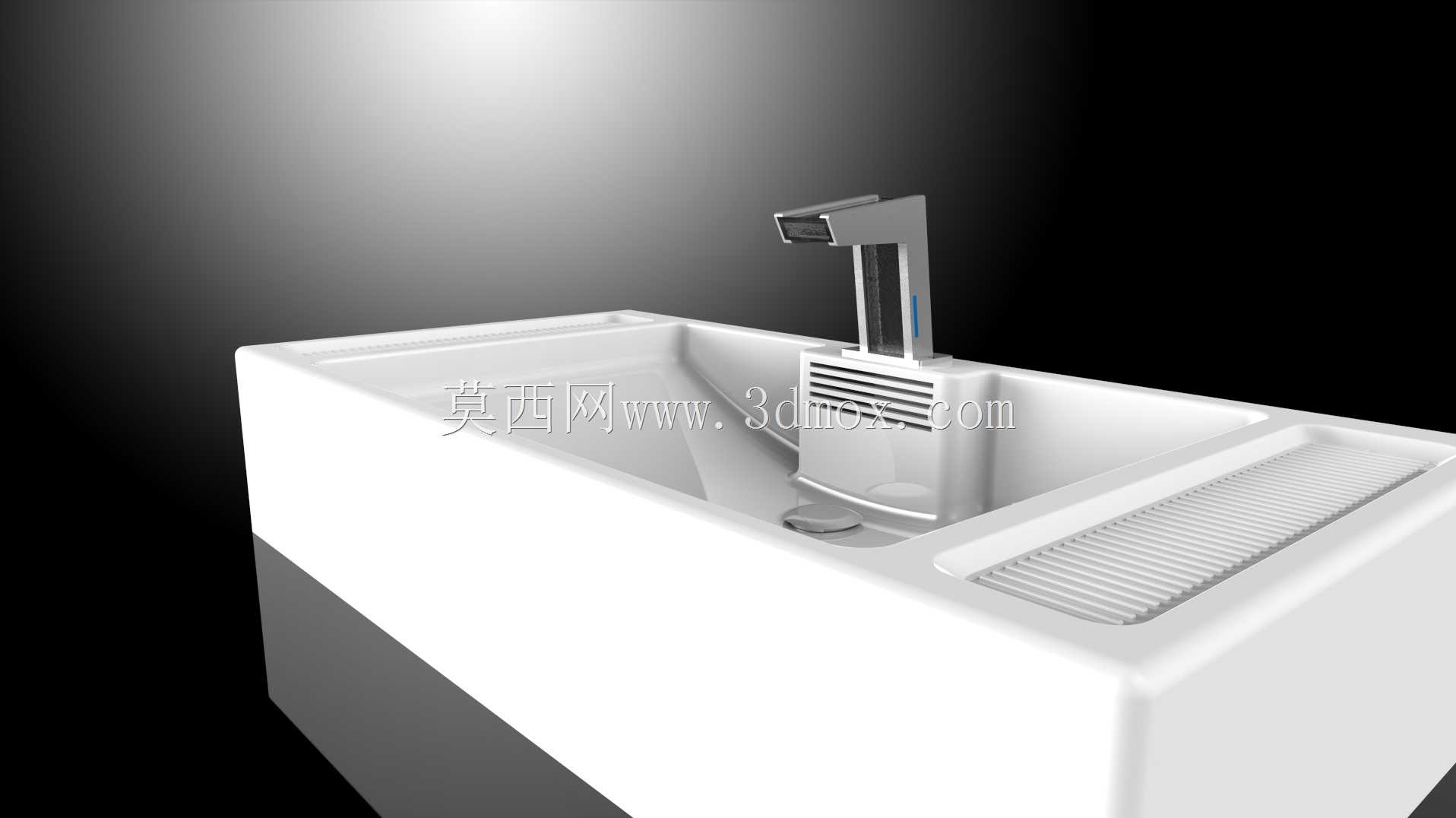

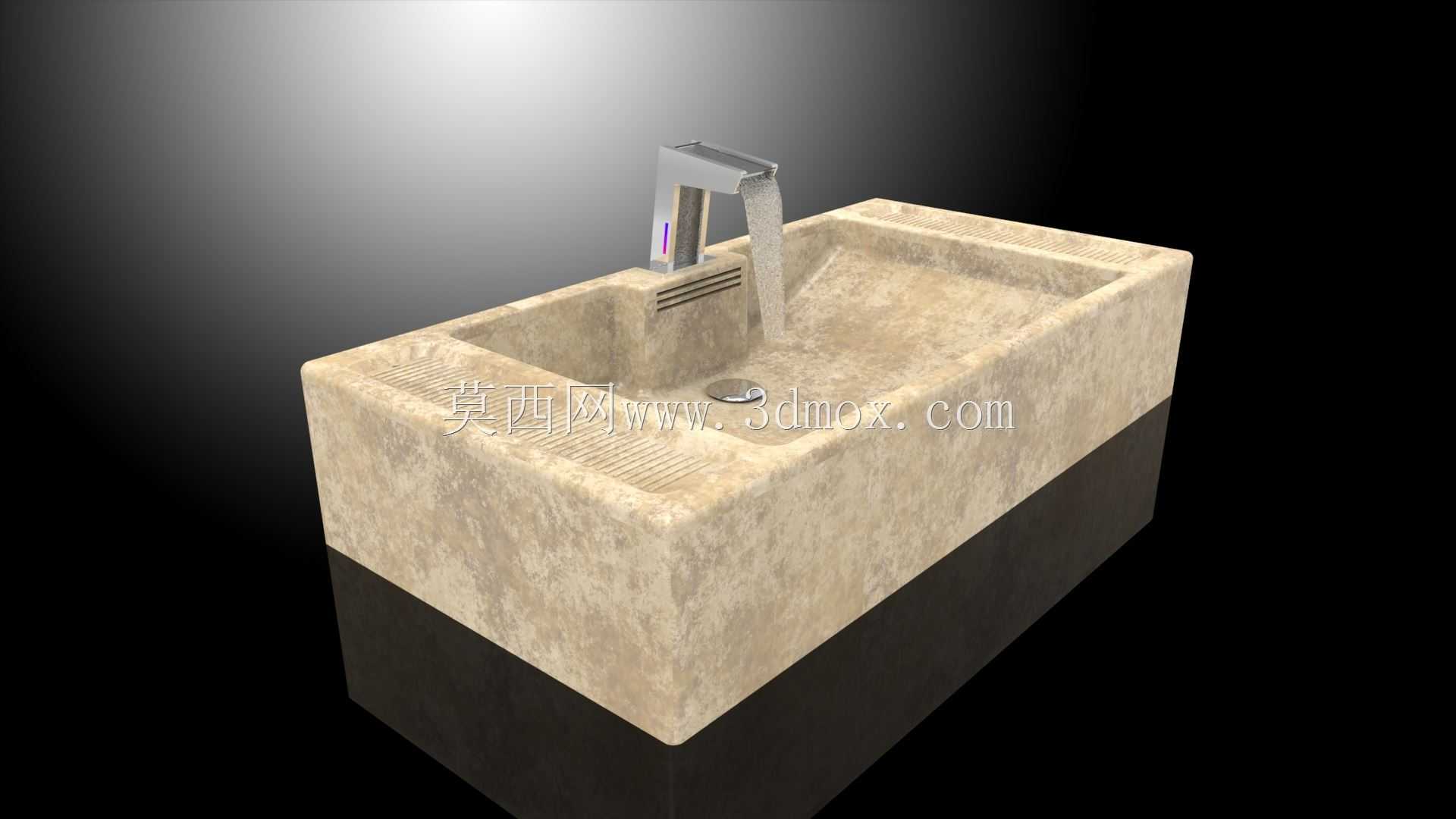

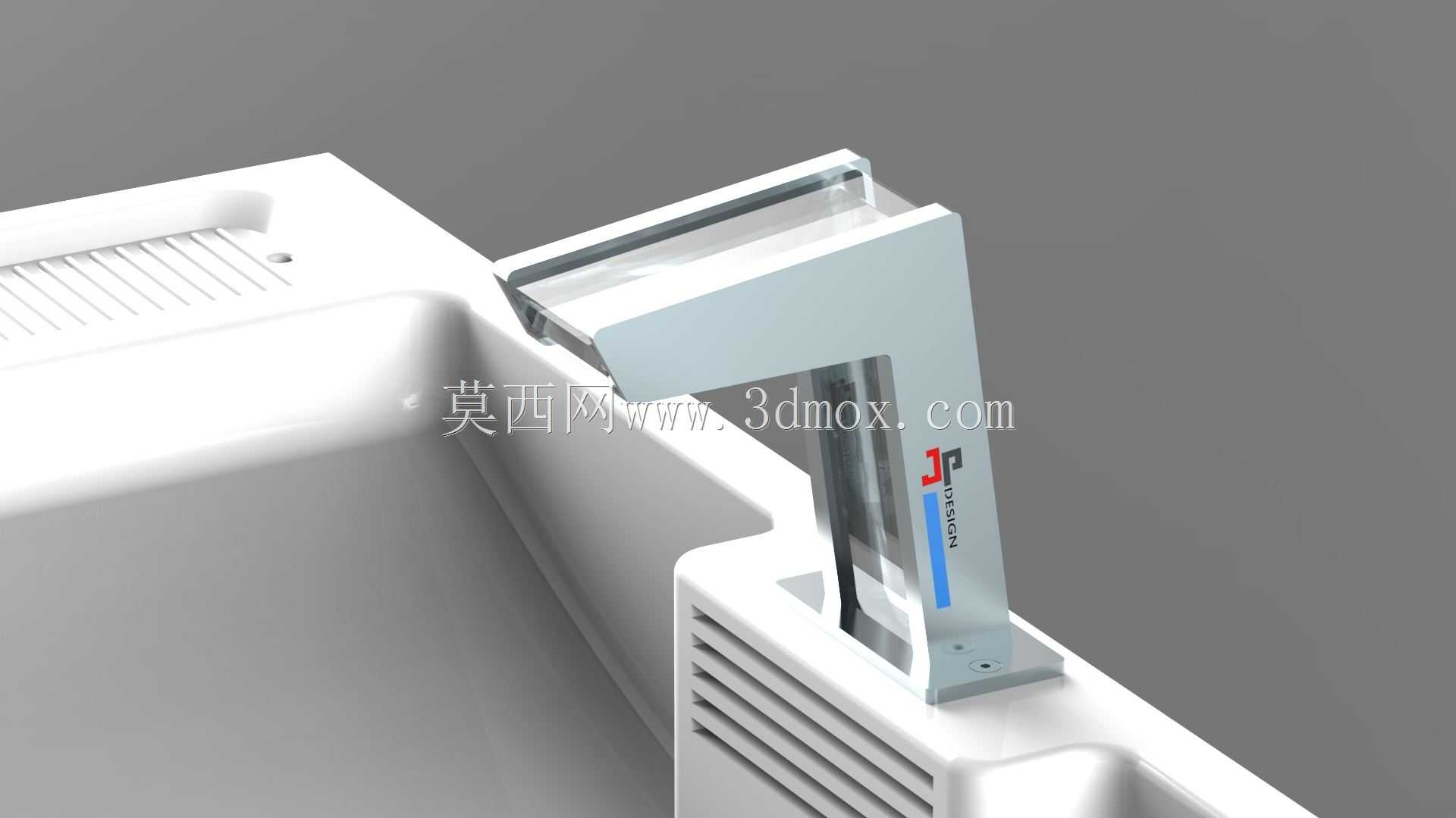

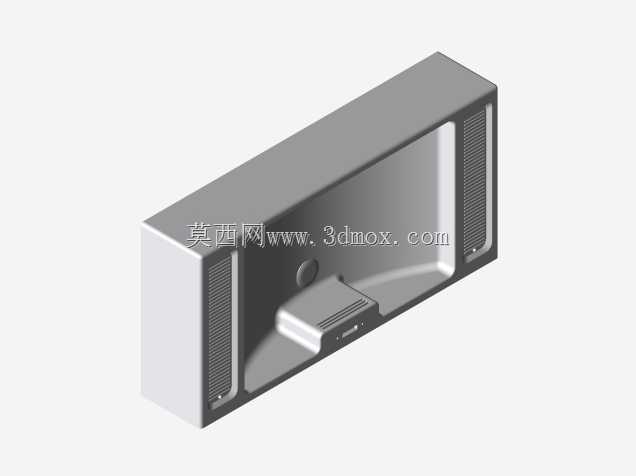

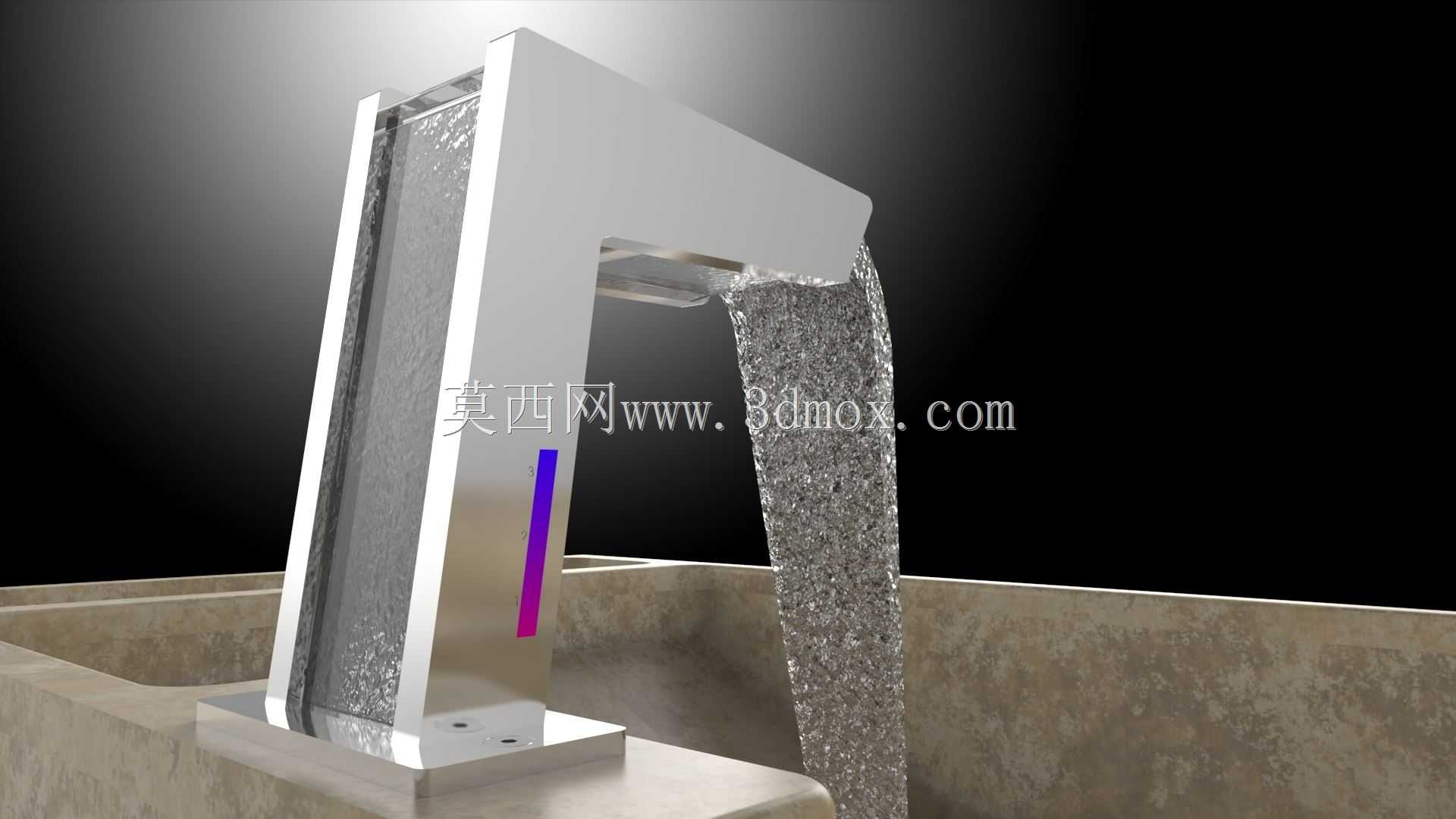

这套集成式台盆与触控出水装置的组合，主要面向公共商用卫浴空间、高端家装卫生间、医疗场所洗手区这类对卫生条件、操作便捷度有较高要求的场景，相比传统手动旋转式龙头，触控出水的结构能避免手部直接接触阀件操作部位，减少交叉污染的概率，同时在高频使用场景下能降低阀件的机械磨损速率，延长整体使用寿命。从实际使用逻辑来看，这套出水装置的核心功能是通过触控感应模块识别用户的操作动作，触发电磁阀通断来控制冷热水的混合出水，台盆本体集成了溢流格栅与下水组件，无需额外搭配台面开孔安装独立下水配件，台盆后侧的格栅结构同时承担了台面积水导流、溢水防护的作用，当台盆内水位超过安全阈值时，水流会通过格栅直接排入下水管道，避免水满溢出打湿周边地面。设计阶段首先考虑的是安装适配性，出水装置的基座采用下沉式嵌装结构，安装时直接卡入台盆后侧预留的定位槽内，基座底部预留了标准的4分冷热水进水接口，与常规建筑给排水的支管尺寸完全匹配，不需要额外制作转接头，安装边界控制在台盆后侧120mm宽度范围内，不会占用台盆的有效使用空间，台盆的整体外形尺寸适配常规600mm宽度的卫浴台面，台下安装时台面开孔尺寸比台盆外沿小20mm，依靠台盆自身的翻边结构承重，不需要额外设置支撑托架。出水装置的主体外壳采用直角切边的造型设计，外壳壁厚控制在2.5mm，既保证了外壳的结构强度，避免日常使用中磕碰造成变形，也让整体外观更具简约的科技感，触控模块设置在出水装置顶部的操作区域，识别距离控制在0-30mm，既可以支持手指直接触碰触发，也能在手部靠近时实现无接触感应出水，出水嘴的角度设置为向下倾斜15度，出水水流直接落入台盆中心区域，避免水流飞溅到台盆外侧，出水装置内部的水流通道采用平滑圆弧过渡，没有直角死角，减少长期使用过程中水垢堆积的概率，降低后期维护清理的难度。台盆的盆体深度设置为180mm，足够容纳日常洗手、简单洗漱的用水量，盆体内壁采用大圆弧过渡设计，没有清洁死角，擦拭时可以一次性覆盖所有内壁区域，盆体底部设置有5度的倾斜坡度，引导积水快速流向中心下水口，避免盆内残留积水滋生细菌，台盆后侧的格栅间隙控制在8mm，既能让台面积水顺利流入，也能避免戒指、耳环这类小型随身物品掉落进入下水管道造成堵塞。在结构可靠性设计上，出水装置的触控模块做了IPX5级的防水密封处理，外壳拼接处设置有硅胶密封圈，避免日常使用中溅水渗入内部造成电路故障，电磁阀采用常闭设计，当出现断电情况时阀门自动关闭，不会出现长流水的浪费情况，进水端内置了304不锈钢滤网，可以过滤供水中的细小砂石杂质，保护电磁阀密封结构不被杂质刮损，延长阀件的使用寿命。这套结构在建模过程中，所有配合面都预留了0.2mm的安装间隙，考虑到塑料件注塑成型的收缩率，外壳零件的拔模角度设置为1.5度，避免脱模时出现零件表面拉伤的问题，台盆的陶瓷件建模时，壁厚均匀控制在8mm，避免烧结过程中因为壁厚不均造成开裂变形，下水口的连接螺纹采用标准G1 1/4寸规格，和市面上通用的下水器配件完全适配，后期更换配件不需要专门定制。从实际使用的体验角度出发，触控出水的响应时间控制在0.3秒以内，用户操作时不会有明显的延迟感，出水流量设置为每分钟6升，在满足洗手清洁需求的前提下实现节水效果，相比传统龙头每分钟9升的流量，长期使用能降低30%左右的用水量，装置内部还预留了水温调节模块的安装空间，可以根据使用需求接入冷热水管，通过内置的恒温阀芯调节出水温度，避免出水温度骤冷骤热影响使用体验。
