工业厂房跨通道架空操作检修平台结构

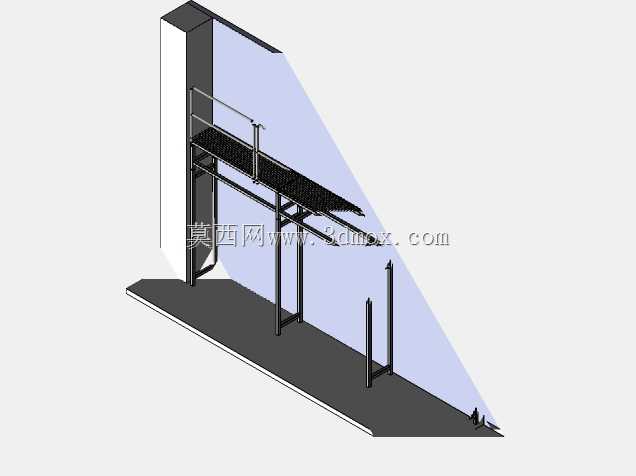

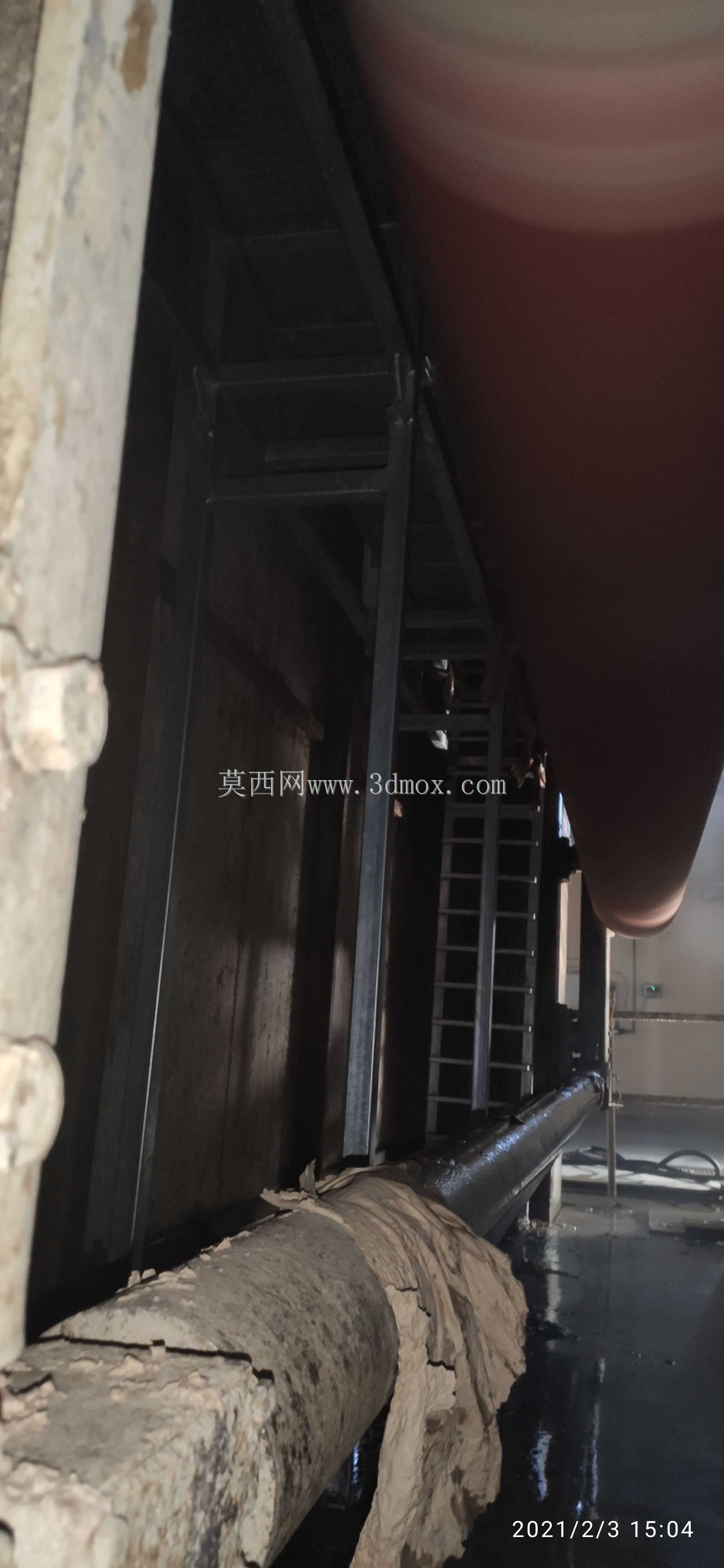

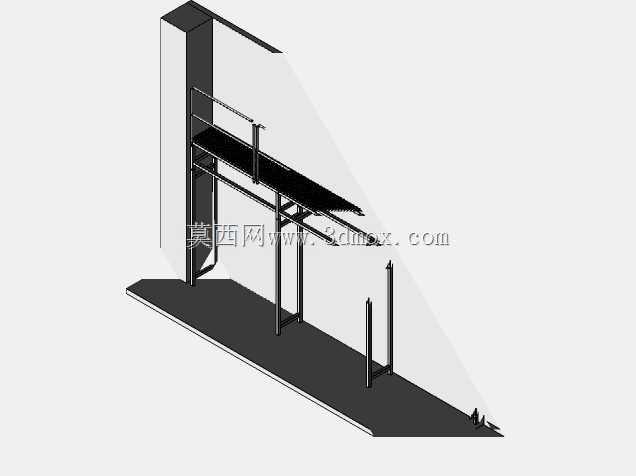

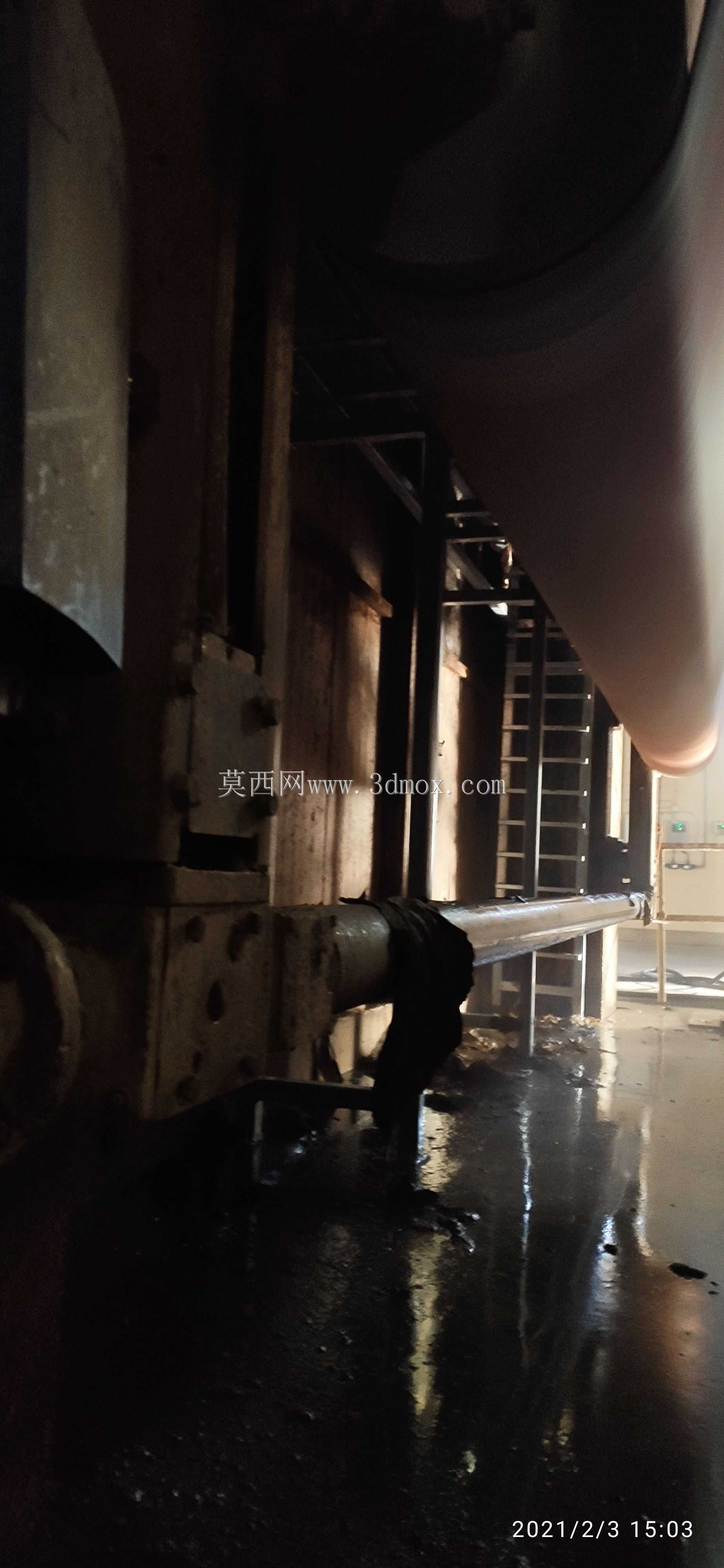

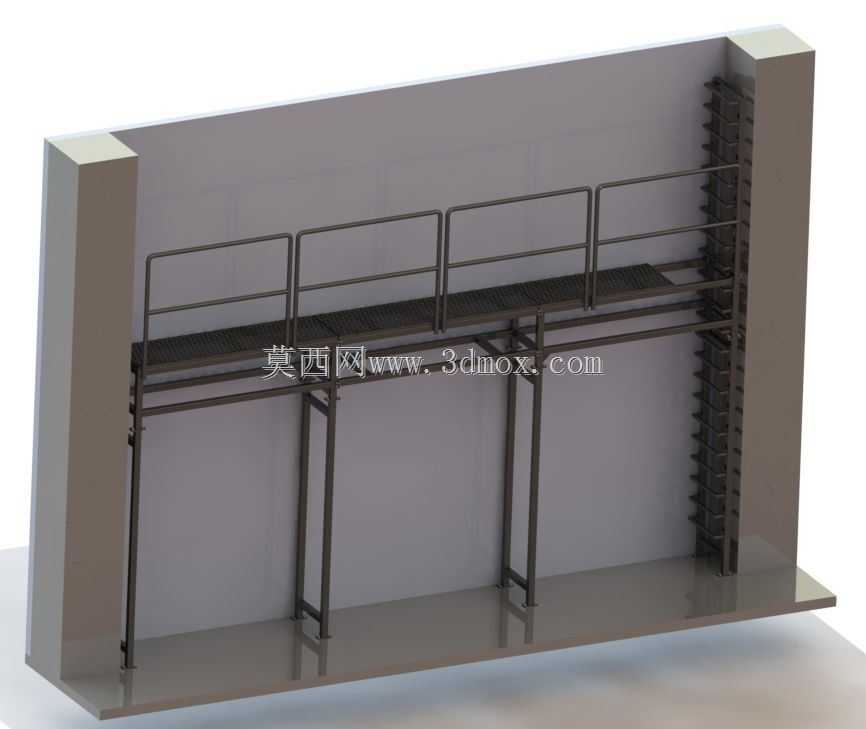

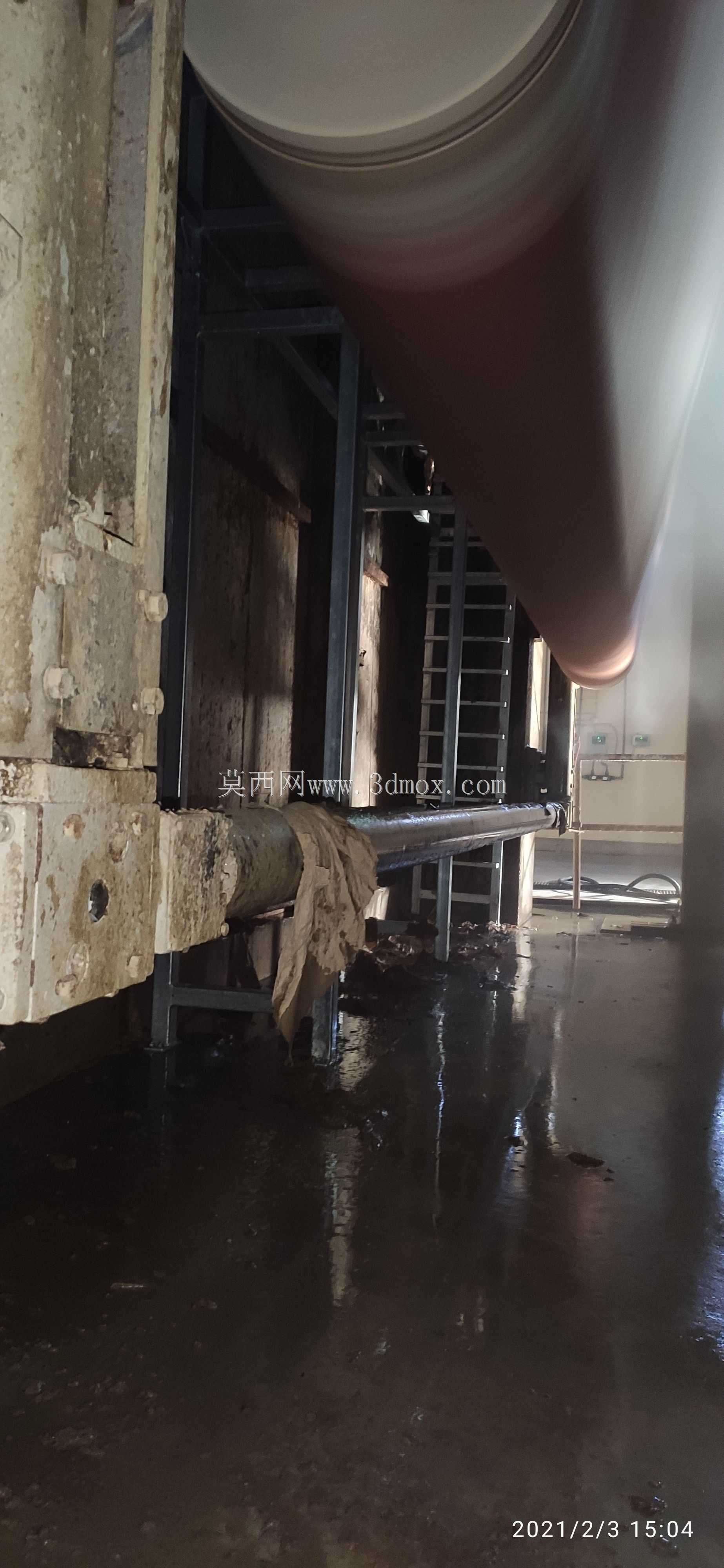

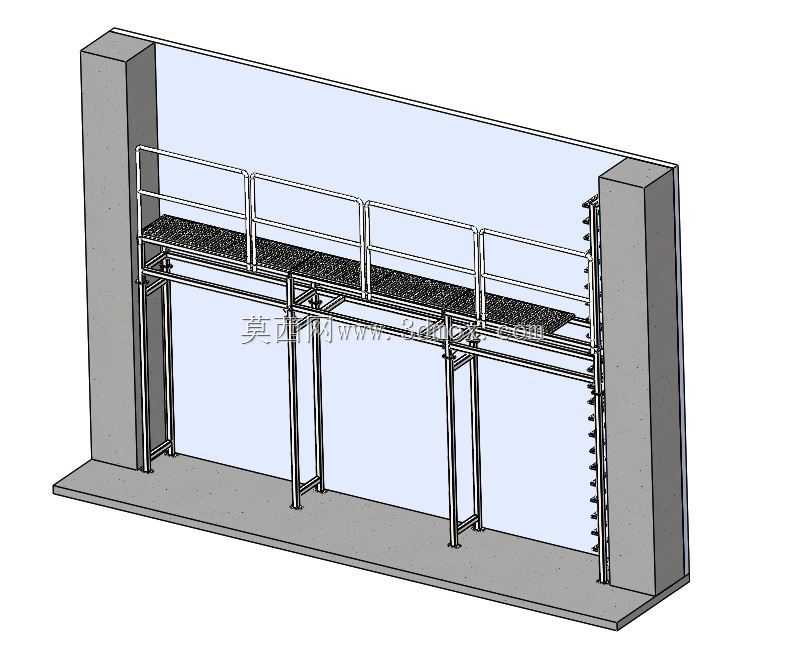

这类架空操作平台多应用于生产车间跨设备通道、厂房管线巡检区域、大型设备旁的高位操作工位，解决地面通行空间与高位作业需求的冲突，避免作业走道挤占地面物料转运、人员通行的有效通道宽度，常见于化工生产车间、重型装备组装车间、物流仓储高位分拣区的场景中，可适配不同跨度的通道上空安装需求，无需改动地面原有通行布局。平台整体采用双侧立柱落地支撑的结构形式，两侧混凝土结构样式的支撑墩作为主承载基础，立柱直接与底部落地基座连接，将平台上部的荷载均匀传递至地面，避免对下方通行区域的空间产生遮挡，支撑立柱采用等间距排布，单根立柱的承载冗余量按照常规双人携带工具作业的动荷载设计，同时考虑巡检时临时放置小型检修工具、备品备件的静荷载需求，平台走道面板采用防滑纹理设计，避免作业人员行走时打滑，即使表面沾有少量油污、冷凝水也能保证足够的摩擦系数。平台临空侧设置通长的防护栏杆，栏杆采用横杆加竖档的结构形式，竖档间距符合安全作业规范要求，防止人员意外坠落，同时栏杆高度满足高位作业的防护标准，不会对作业人员的操作视野产生过多遮挡。设计过程中优先考虑安装边界的适配性，两侧支撑墩的外边缘与下方通道的边缘齐平，不会突出到通道通行范围内，保证下方通行的净宽满足叉车、人工转运小车的通行需求，平台的架空高度根据常规车间的设备高度、管线排布高度确定，保证平台底部与下方最高设备顶部之间留有足够的安全净距，避免人员在平台上作业时工具掉落砸损下方设备，也方便下方设备的日常维护、部件吊装更换作业。平台的一端设置有齿状爬梯结构，作为人员上下平台的通道，爬梯的踏步间距符合人体工程学设计，攀爬时不会出现步距过大导致的疲劳，爬梯与平台走道的衔接处做了平齐处理，避免出现高低差绊倒作业人员。整个平台的结构受力路径清晰，走道面板承受的荷载先传递给下方的横向支撑梁，横向支撑梁再将荷载分散给两侧的纵向主梁，最终通过支撑立柱传递到地面基座，各连接节点的位置都做了加强处理，避免长期使用后出现连接松动、结构变形的问题。在实际使用中，这类平台可根据现场的通道宽度调整支撑立柱的间距，也可根据作业需求调整平台的走道宽度，若需要更长的走道长度，可通过多段标准单元拼接的方式延伸，适配不同长度的巡检路线、操作工位排布需求。平台的基座采用预埋螺栓或者膨胀螺栓与地面固定，安装时不需要大规模破坏地面结构，后期如果需要调整平台位置，也可快速拆卸转运，不会在地面留下过多的安装痕迹。走道面板下方的支撑梁采用矩形截面结构，相比同截面积的其他型材拥有更好的抗弯曲性能，在满足承载要求的前提下尽可能降低结构自重，减少支撑立柱的荷载负担，同时也能降低整体材料成本。防护栏杆与走道边梁的连接采用可拆卸式结构，后期如果需要在平台上搬运较长的检修工具、设备部件，可临时拆除局部栏杆，作业完成后再快速装回，兼顾防护安全性与使用灵活性。
