数控车床多工位夹持刀座结构

　　该刀座结构主要面向数控车床转塔或排刀工位的刀具集中安装需求，常见于中小规格卧式车床的镗孔、切槽、端面加工和短轴类工序布置。现场使用时，操作者会把不同规格的镗刀杆、钻头或小型刀夹装入上部并列孔位，通过侧向锁紧元件压紧刀杆圆柱面，使几把刀具在一次装夹区域内保持确定的中心高和伸出长度。下部底板承担与机床滑板、刀塔安装面或过渡板的连接，沉头螺钉位置对应常规T型槽或螺孔布局，装配后可减少刀具反复找正的时间。

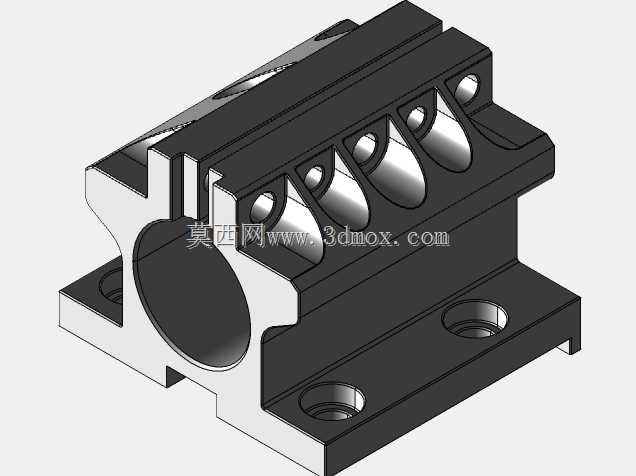

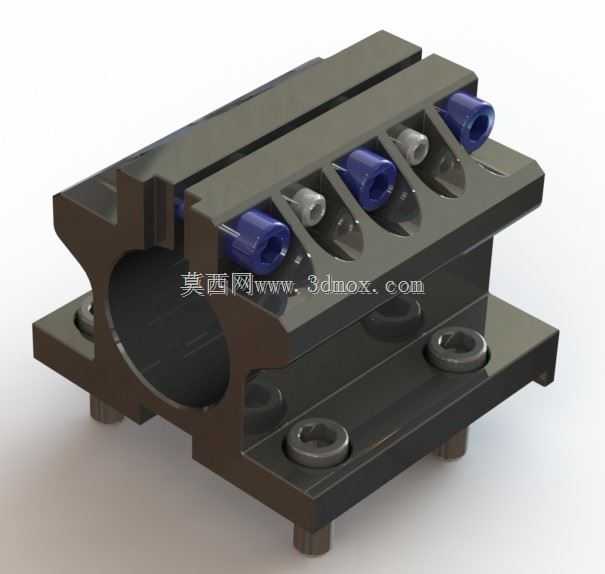

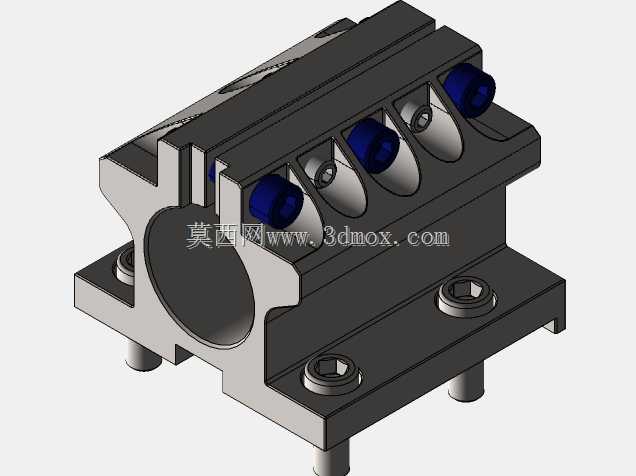

　　从结构组成看，模型主体分为下部安装底板、中部承载立壁、上部多通道刀杆安装区和侧向锁紧组件。底板采用较宽的支撑轮廓，四角设置沉头固定孔，能够把切削过程中的径向力和扭矩传递到机床滑台；中部立壁保留大直径圆孔与减重空腔，既避开相邻刀具、拖板或回转空间，又降低刀座整体悬伸质量。上部并列布置多个圆孔，孔位轴线与车床主轴轴线保持同轴关系，孔间间距兼顾扳手操作空间和刀杆干涉边界。蓝色锁紧螺钉位于孔位侧上方，拧紧后推动内部压紧件贴合刀杆，灰色堵头或辅助定位件则用于孔位封闭、限位或工艺平衡。

　　设计这类刀座时，首先要锁定的是主轴中心高。刀杆孔轴线到底面的高度必须与机床主轴中心一致，否则镗孔刀具会出现刀尖高低偏差，影响孔径尺寸、表面粗糙度和刀具寿命。其次是孔系间距，孔距过小会造成锁紧螺钉扳手空间不足，孔距过大则会增加刀座长度，加重滑台负担并可能超出行程边界。底板宽度、螺钉孔距和沉孔深度需要结合具体机床安装面确定，模型中底板外缘略大于立壁投影，目的是提高接触刚度，并在受侧向切削力时避免局部倾覆。

　　安装边界方面，刀座底面应作为主要定位基准，装配前需要与滑板接触面清理干净，防止切屑或毛刺造成底面虚接。固定螺钉拧紧时应按对角顺序逐步加力，使底板均匀贴合；若机床台面使用过渡板，还要校核过渡板厚度、螺钉有效啮合长度和刀座总高。刀杆装入孔内后，伸出长度不宜过长，通常在满足加工深度和避让工件的前提下尽量缩短，以降低弯曲变形。侧向锁紧螺钉不能直接替代刀杆尺寸定位，孔与刀杆之间的配合间隙应控制在合理范围，过松会引起振纹，过紧则会造成换刀困难。

　　在实际加工场景中，这种多工位刀架适合多工序集中的盘类、套类和小轴类零件。比如在同一工件上完成中心钻定位、钻孔、粗镗、精镗时，可将多把刀具分别固定在相邻孔位，通过程序切换刀位点完成加工，减少人工换刀频次。对于排刀式车床，刀座的宽度和高度还要与外圆刀、切断刀的布置一起检查，避免刀塔转位或快移时刀具与工件、卡盘、尾座发生碰撞。若用于转塔车床，则需关注刀座底面到回转中心的距离，确保刀具安装后不超出转塔相邻工位的干涉圆。

　　结构强度上，承载立壁在孔位周围保留了较厚材料，切削反力通过刀杆孔壁传递到立壁，再经底板扩散到机床安装面。底部两个沉头孔靠近受力侧，可提高镗孔时的抗翻转能力；上部多个锁紧点沿刀杆轴向附近分布，有助于抑制刀杆转动和退刀时的松动。模型中的空腔并非单纯减重，它同时为排屑、冲洗和观察刀具提供空间，也能减少刀座与工件台阶、卡盘爪之间的碰撞风险。

　　建模时应重点表达底面基准、刀杆孔轴线、锁紧螺钉轴线和安装孔位置关系。底板厚度、立壁高度、孔位中心距、孔径、沉孔深度以及外轮廓避让圆角，都是后续出工程图和干涉检查的关键尺寸。对于结构设计人员来说，复核时不能只看外观装配，还要沿机床X、Z轴方向检查刀具极限位置，确认刀杆在最大伸出量、最小工件直径和最靠近卡盘状态下均有安全间隙。经过这些约束处理后，该刀座能够作为数控车床工序布置中的稳定刀具承载部件，服务于小批量多品种零件的高效加工。
