工业级重载液压缸结构设计方案

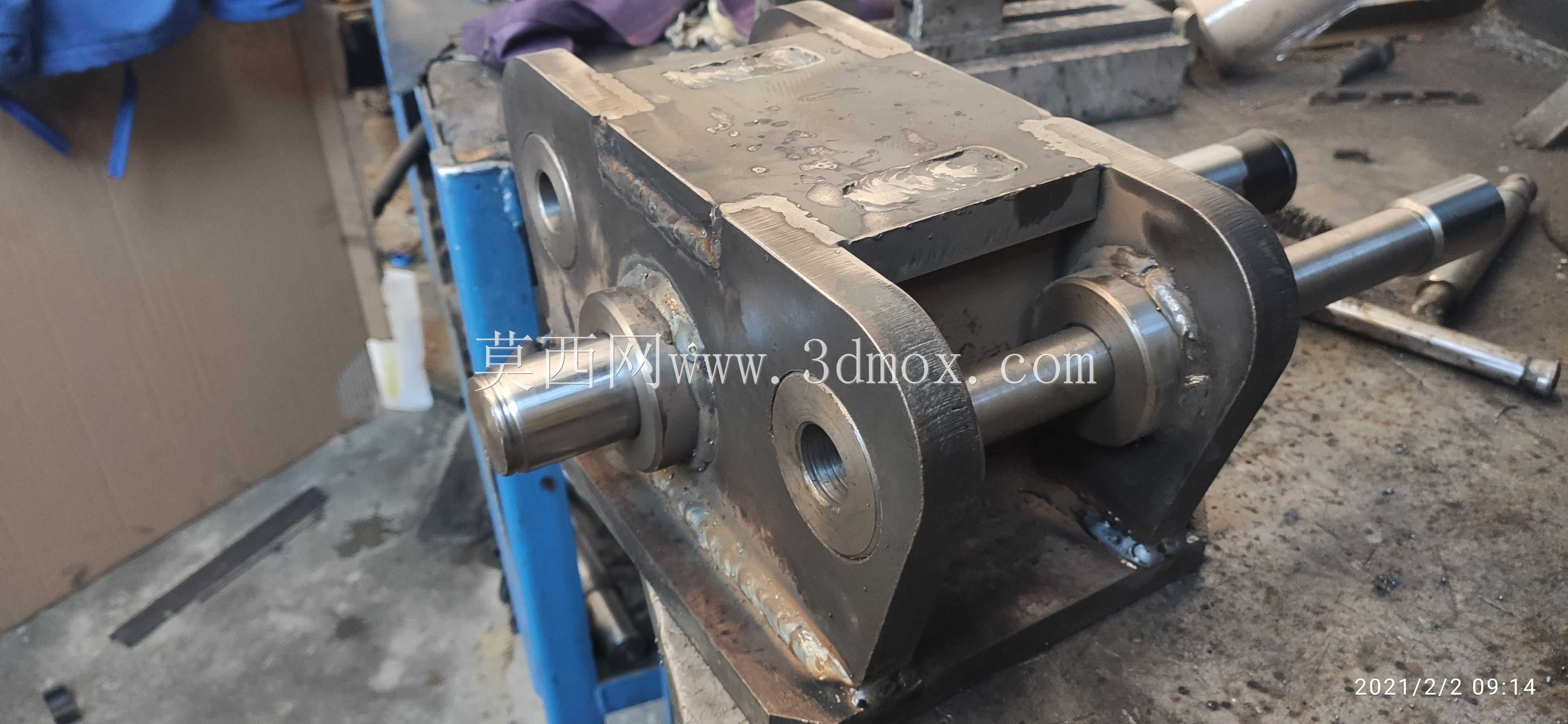

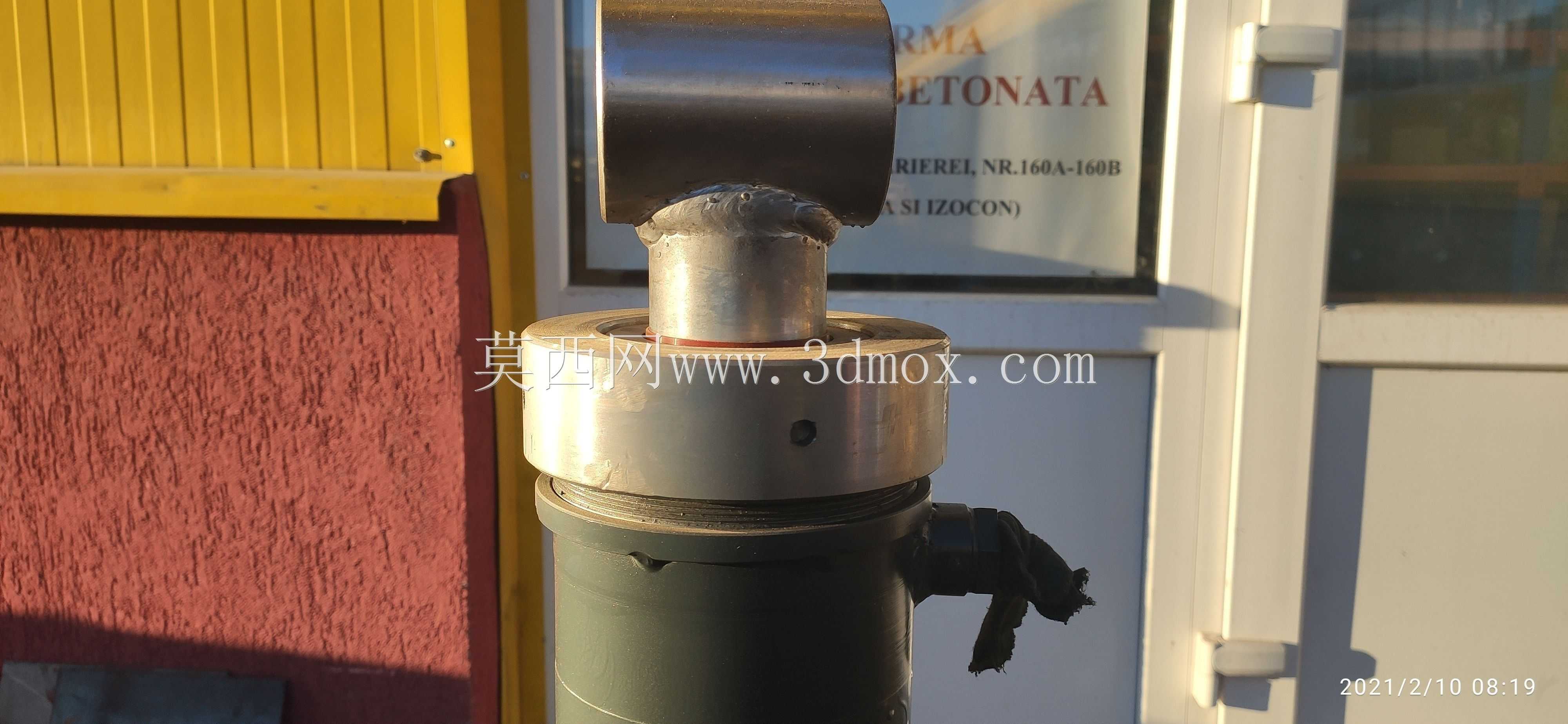

　　在冶金产线的钢卷步进梁输送工位，这类液压缸是核心的直线驱动单元，需要承载单卷25吨以上的钢卷举升负载，同时要适配现场多粉尘、高温辐射的工况，缸体表面的防护设计直接决定了设备的连续运行周期。做结构设计的时候，首先要考虑的是安装边界的适配性，现场的安装支座是预先焊接在设备机架上的，所以缸体的尾端铰接孔中心距、杆端外螺纹的旋合长度都要和原有安装位完全匹配，不能出现现场安装时需要二次修配支座的情况，毕竟产线停机改造的成本远高于单件零件的加工成本。

　　从功能特性来看，这款带大型设计审查配置的液压缸，在无杆腔进油时可以输出稳定的大推力，有杆腔的缓冲结构是设计时的重点，当活塞运行到行程末端前30mm位置，缓冲柱塞会提前插入端盖的缓冲腔，通过节流缝隙缓慢泄压，避免活塞硬撞端盖产生冲击，这一点在频繁往复动作的工位尤其重要，之前有项目因为缓冲结构设计不合理，运行三个月就出现端盖连接螺栓断裂的故障，后续整改花了不少功夫。缸杆的表面处理采用了镀硬铬后抛光的工艺，镀层厚度控制在0.03-0.05mm，表面粗糙度达到Ra0.4以下，既可以抵御现场乳化液、水汽的腐蚀，也能降低防尘圈、导向环的磨损速率，延长密封件的更换周期。

　　设计思路上没有追求过于复杂的集成结构，而是优先考虑现场维护的便捷性，端盖和缸筒的连接采用内六角螺栓加O型圈密封的形式，现场更换密封件的时候不需要动用大型工装，只用常规内六角扳手就能拆解，导向套采用了分体式结构，导向环、防尘圈、斯特封都可以单独更换，不用整体更换导向套，能降低后期的运维备件成本。油口的位置设置在缸筒侧面的居中位置，两个油口的中心距和现场预留的液压管路接头位置完全对齐，避免安装管路时出现硬管弯折角度过大导致的应力集中，油口内部还设计了通流缓冲结构，高压油进入缸筒时不会直接冲刷活塞表面，减少长期油液冲刷导致的活塞表面气蚀问题。

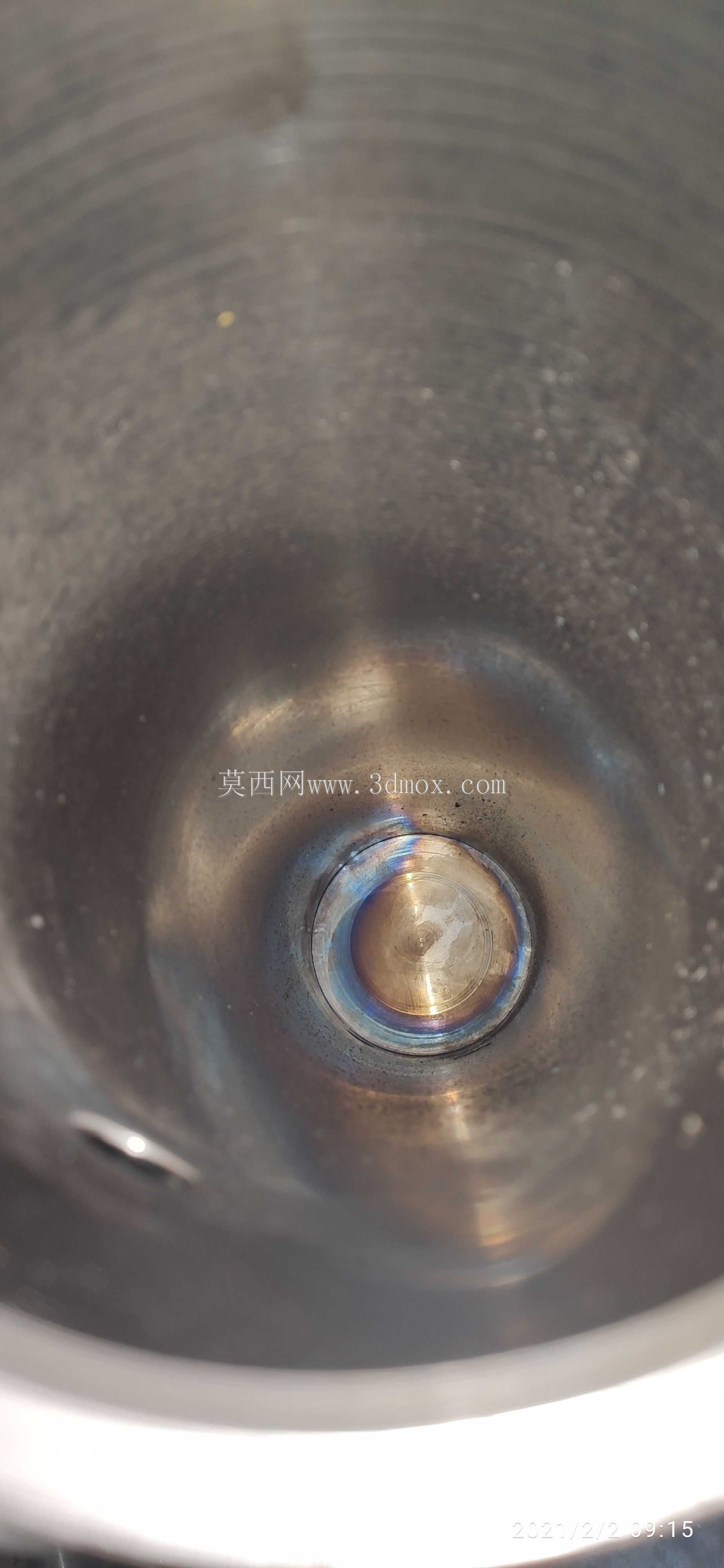

　　外形尺寸方面，缸筒的外径根据额定工作压力16MPa做了壁厚校核，选用20号无缝钢管加工后内孔珩磨，壁厚留足了1.5倍的安全系数，即使出现瞬时压力冲击也不会出现缸筒胀裂的风险。活塞的行程根据工位的实际动作需求设定，全伸位置和全缩位置都预留了5mm的安全余量，避免出现过行程顶坏设备结构的问题。缸杆的直径按照速比1.46的标准参数选取，兼顾了推力输出和回程速度的匹配，和现场液压系统的泵流量参数适配，不会出现回程速度过慢影响生产节拍的问题。

　　在不同的应用场景里，这类液压缸还可以适配不同的辅件配置，比如在户外露天使用的工况，可以在杆端增加可伸缩的防尘护套，避免焊渣、碎石溅到缸杆表面划伤镀层；在有位置检测需求的工位，可以在缸筒内部加装磁致伸缩位移传感器，实时反馈活塞的运行位置，实现闭环位置控制。设计的时候也预留了传感器的安装孔位，不需要重新加工缸体就能完成功能升级，这也是模块化设计思路的体现，不用针对不同需求重新设计整套缸体结构，只需要更换少量零件就能适配多场景使用需求。

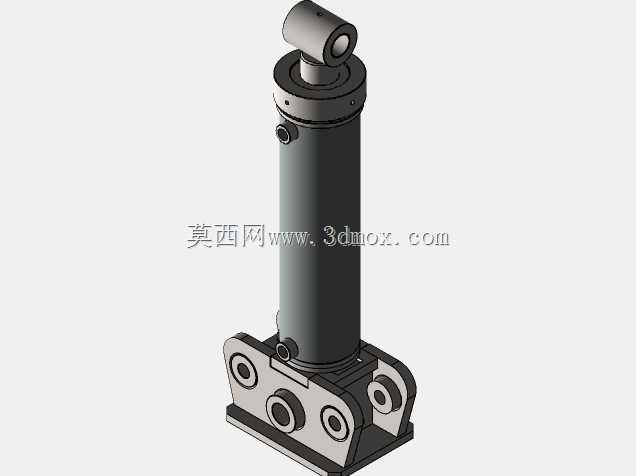

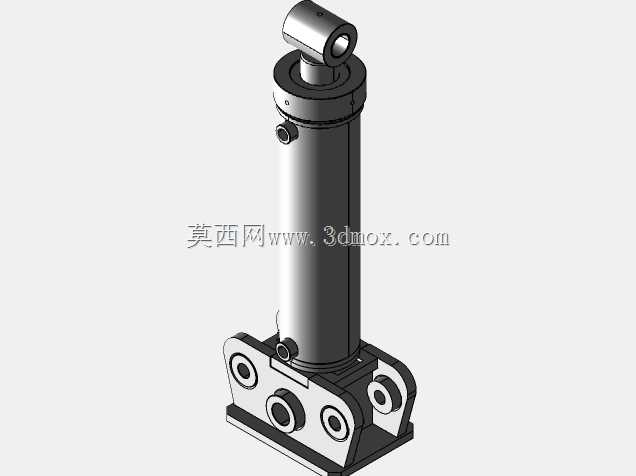

　　实际选型的时候还要注意和液压系统的匹配，溢流阀的设定压力不能超过缸体的额定工作压力，回油管路要保持足够的通径，避免回油背压过高导致密封件早期损坏。之前遇到过现场回油管路通径选小了，背压超过3MPa，运行没多久就出现杆端漏油的情况，后来更换大通径回油管之后问题就解决了，这些细节都是在实际项目里踩过坑积累的经验，做三维建模的时候就要把这些安装、运维的细节都考虑进去，不能只画个外形能运动就完事，要给后续的加工、安装、维护都留足便利，这样的设计才是能落地到实际生产里的合格结构。
