轮式装甲车辆格栅防护结构设计

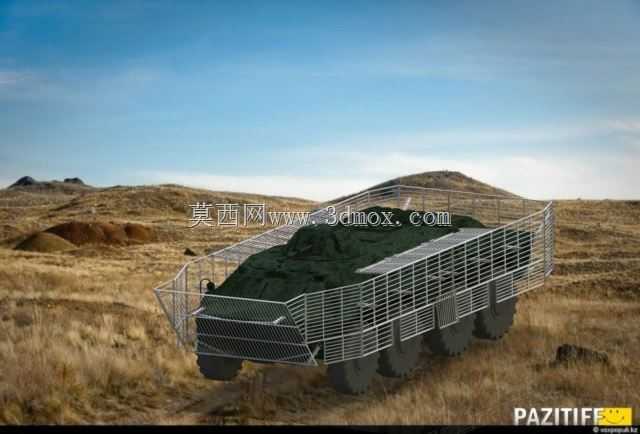

在地面军用载具的防护改装领域，格栅防护结构是应对破甲类弹药威胁的常用附加防护方案，这类结构最早被应用于冷战时期的装甲载具改进，经过多轮实战迭代，目前已经成为轮式、履带式装甲车辆在低烈度冲突区域执行任务时的标配附加防护组件。本次呈现的格栅防护结构，主要适配8×8布局的轮式装甲输送车，整套结构围绕载具的车体上部、侧部关键区域做包覆设计，在不破坏原车车体结构、不影响载具原有通行能力的前提下，实现对空心装药战斗部的提前诱爆、破流干扰，大幅降低这类弹药对主装甲的侵彻能力。从设计逻辑来看，整套格栅结构采用模块化分块设计，不同区域的格栅单元对应车体不同的曲面轮廓，前部格栅单元预留了驾驶员观察窗、车载武器站的射界开口，侧部格栅单元与车体主装甲之间保留了足够的安全间距，这个间距经过反复校核，既能够保证破甲弹的金属射流在到达主装甲前充分发散衰减，又不会因为间距过大导致整车宽度超出公路运输的限界要求，也不会遮挡乘员上下车的舱门开合路径。格栅的栅条采用高强度合金钢轧制型材，栅条之间的间隙尺寸经过严格计算，刚好能够卡住常见的单兵反坦克火箭弹战斗部外径，避免弹药直接接触主装甲，同时栅条的排布方向做了倾斜优化，能够在被弹药命中时产生滑弹效应，进一步降低弹药的起爆概率。整套防护结构的安装基座采用焊接加螺栓紧固的混合连接方式，基座直接固定在车体原有的装甲挂载点上，不需要对原车的主装甲做钻孔、切割等破坏性改动，安装作业可在前线野战维修场地完成，不需要依赖大型吊装设备，单个格栅模块的重量控制在单人可搬运的范围内，战场受损时可快速拆卸更换，不会因为防护组件损坏导致载具长时间丧失任务能力。在实际应用场景中，这类格栅防护结构主要适配城镇作战、野外巡逻等任务场景，这类场景中载具面临的威胁主要来自近距离发射的单兵破甲弹药，这类弹药的破甲深度虽然能够击穿多数轻型装甲车辆的主装甲，但在格栅结构的干扰下，其战斗部无法在最佳起爆距离作用，射流的侵彻能力会下降70%以上，足以保证载具内部乘员和关键设备的安全。设计过程中还充分考虑了载具的通行需求，顶部格栅单元做了可快速翻转的结构设计，需要开启顶部舱门、操作车载武器或者进行设备检修时，不需要完全拆除顶部格栅，只需要松开快速锁扣即可将格栅单元翻起，不影响载具原有功能的使用。侧部格栅的下沿高度经过校核，刚好高于轮式车辆的最大悬挂行程位置，不会在载具通过起伏路面、越野行驶时因为悬挂压缩剐蹭到轮胎或者行走机构，同时格栅的整体轮廓做了收边处理，没有突出的尖锐棱角，避免载具在狭窄空间机动时剐蹭障碍物，也不会对伴随步兵的行动造成干扰。从结构强度来看，整套格栅结构除了应对弹药威胁外，还能够抵御低速破片、轻武器直射的附带损伤，栅条的型材截面做了圆角优化，避免应力集中，在受到大尺寸异物撞击时能够通过局部变形吸收能量，不会出现整体结构脱落的情况。另外，格栅结构的网格通透率经过优化，不会遮挡载具乘员的对外观察视野，也不会影响车载通讯天线、观瞄设备的信号传输，不需要额外为电子设备做信号增强改装。在安装边界的控制上，整套防护结构加装后，整车的宽度增量控制在单侧200毫米以内，总宽度仍然符合多数等级公路的通行限宽要求，整车高度增量控制在150毫米以内，不会影响载具通过涵洞、空运装载等场景的尺寸限制，重量增量也控制在原车承载冗余范围内，不会对载具的动力系统、悬挂系统造成过大负担，保证载具的机动性能不会出现明显下降。
