工业嵌入式触控操作终端结构设计

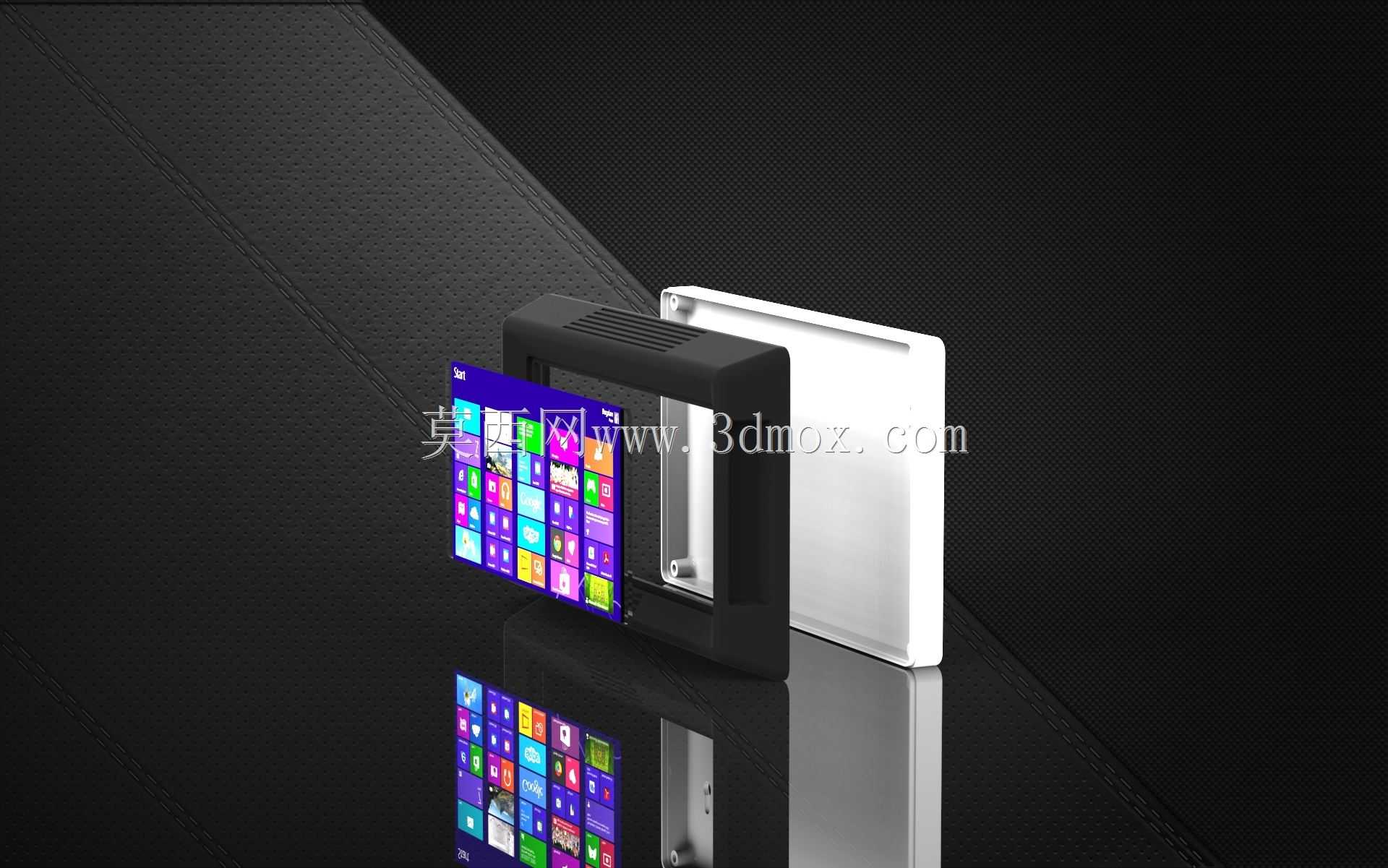

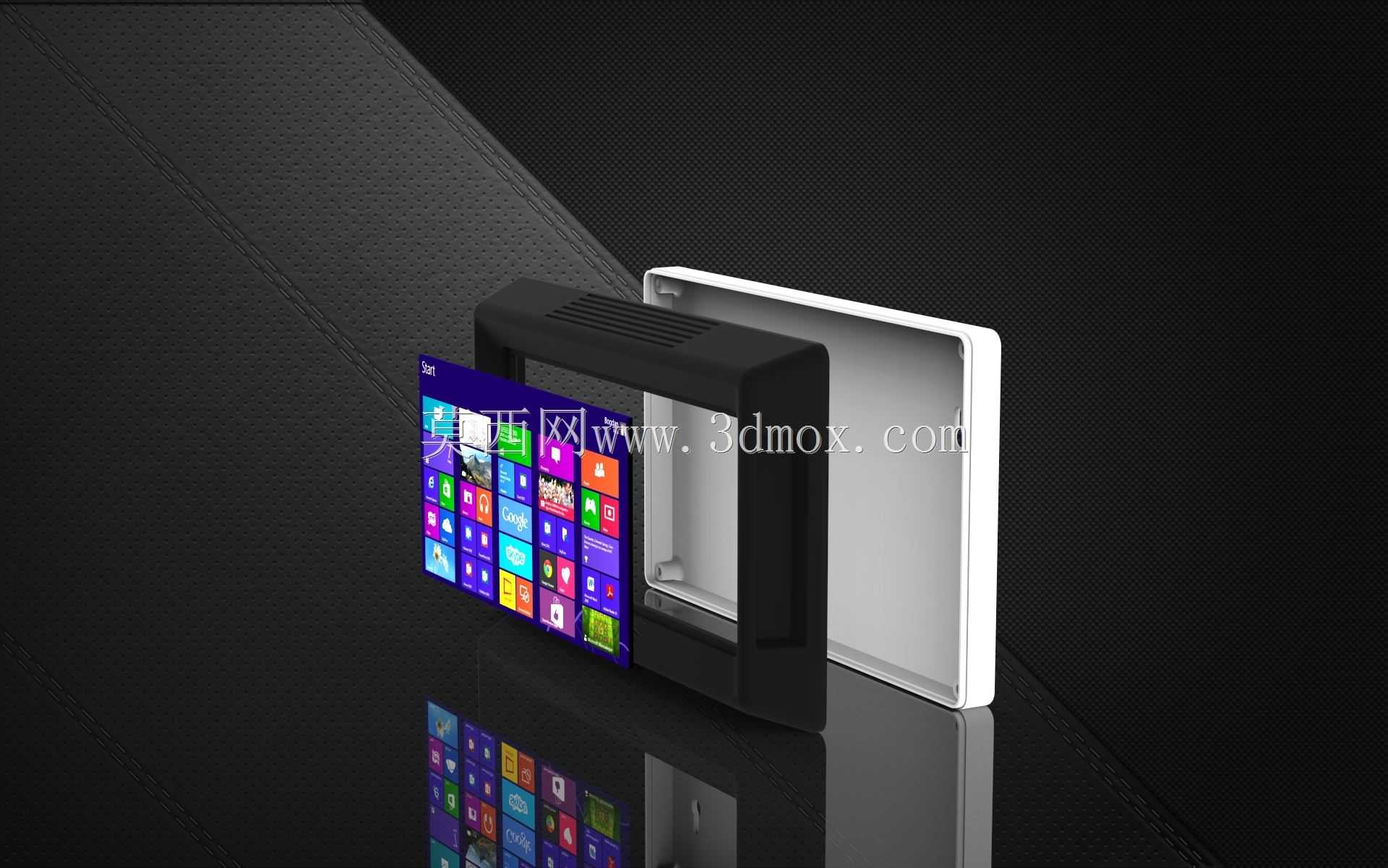

这款触控操作终端的结构设计，首先围绕工业现场的安装适配性做了多维度考量，外壳采用前后分模的卡扣加螺丝紧固结构，前框做了窄边收边处理，屏幕可视区域占比控制在合理区间，既保证操作视野，也预留了足够的密封胶条安装槽位，可适配嵌入式面板安装的IP65防护要求，安装时仅需在设备面板开出对应尺寸的矩形开孔，将终端主体从正面推入后，用后侧自带的卡扣件锁紧即可完成固定，无需额外制作复杂的安装支架，适配各类工控柜、设备操作站的面板开孔需求。

从实际应用场景来看，这类触控终端常部署在生产车间的设备主控工位、自动化产线的人机交互节点、小型单机设备的操作端，替代传统的实体按键面板，操作人员可直接通过触控完成参数设置、运行状态查看、故障报警复位等操作，相比传统按键面板，可根据不同设备的控制需求灵活调整界面布局，无需改动硬件结构就能适配不同的控制逻辑，大幅降低设备改型时的硬件迭代成本。

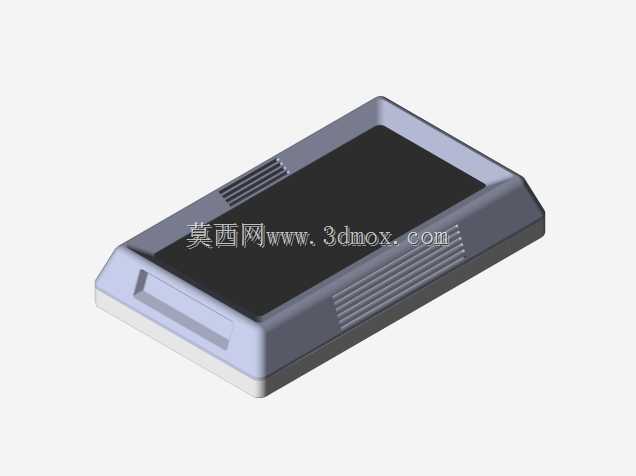

功能层面，终端后侧预留了标准的通讯接口安装位，可根据实际需求选配RS485、以太网、USB等不同接口模块，内部结构做了分层设计，屏幕模组、主控电路板、接线端子分别固定在不同的安装筋位上，各部件之间预留了足够的散热间隙，外壳后侧的上下位置设计了细密的通风栅格，可在无风扇的情况下满足长时间连续运行的散热需求，避免内部积温过高导致的元器件寿命衰减。外壳的边角位置做了圆弧过渡处理，既避免安装时划伤操作人员，也能在车间内发生轻微磕碰时分散应力，减少外壳开裂的风险，前框表面做了细磨砂纹理处理，不易残留指纹和油污，适配车间多粉尘、多油污的使用环境，日常清洁仅需用软布擦拭即可，不会在表面留下明显划痕。

设计过程中针对屏幕的固定做了专门的缓冲结构，屏幕模组与前框之间加装了薄型缓冲泡棉，既可以阻挡粉尘从屏幕与前框的缝隙进入设备内部，也能在设备受到振动时吸收冲击能量，避免屏幕因长期振动出现松动、显示异常的问题，尤其是在冲压、锻造这类振动较强的车间场景下，这类缓冲结构能大幅提升设备的运行稳定性。终端的整体厚度控制在较薄的区间，嵌入面板安装后后侧仅需预留少量的接线空间即可，不会过多占用柜内的安装位置，后侧的接线端子做了下沉式设计，接线完成后线缆不会突出于终端后表面，进一步压缩了所需的安装深度。

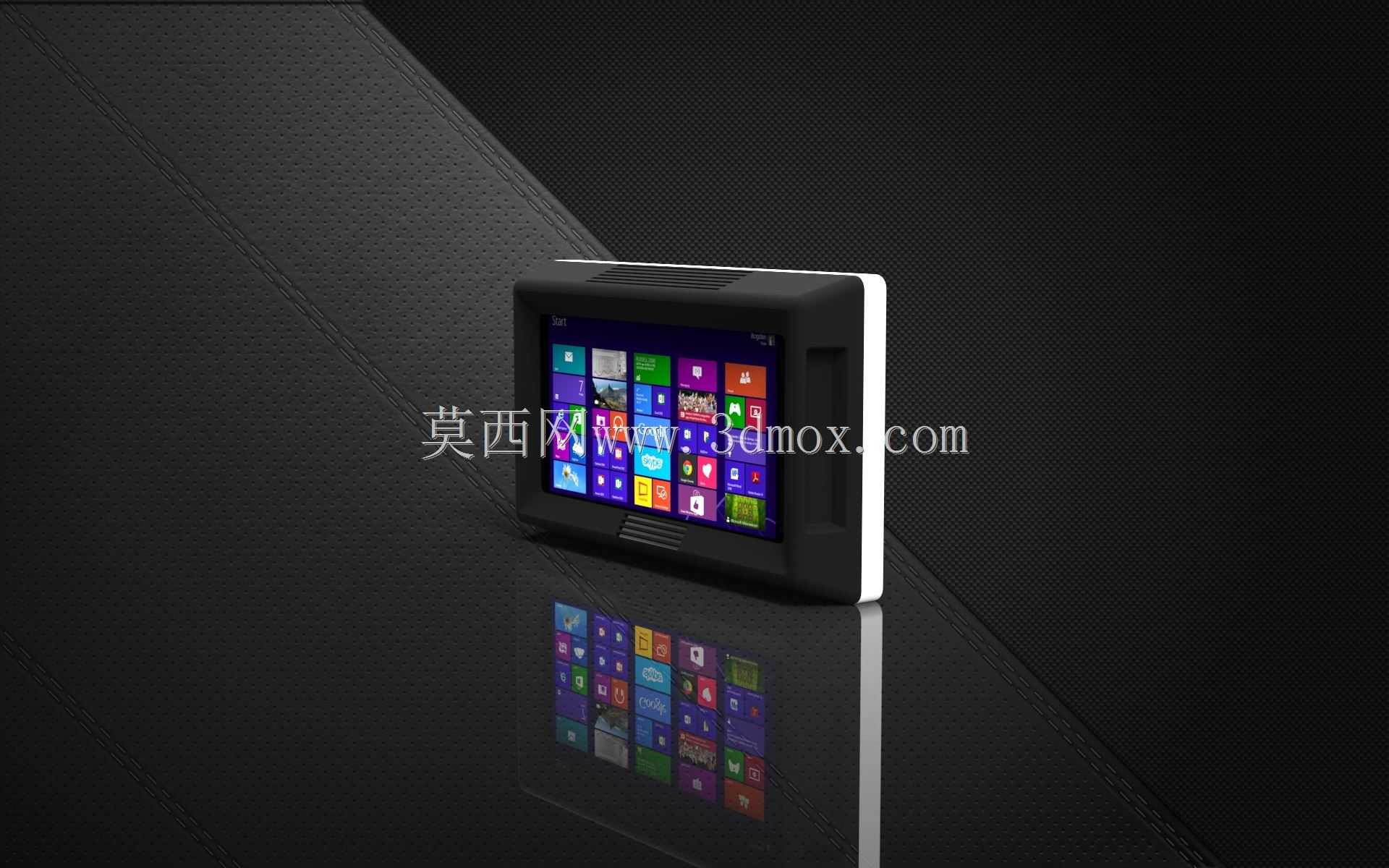

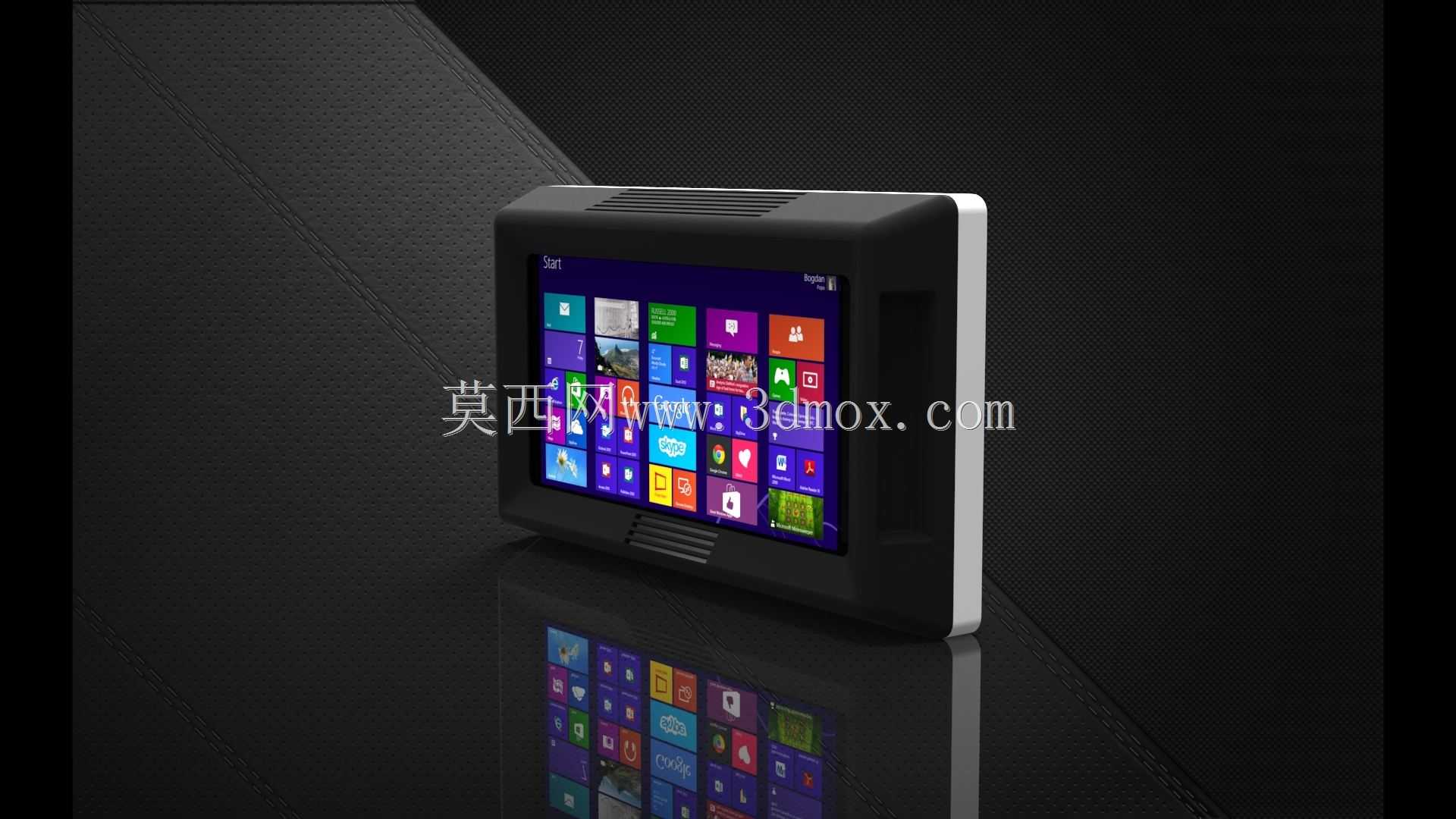

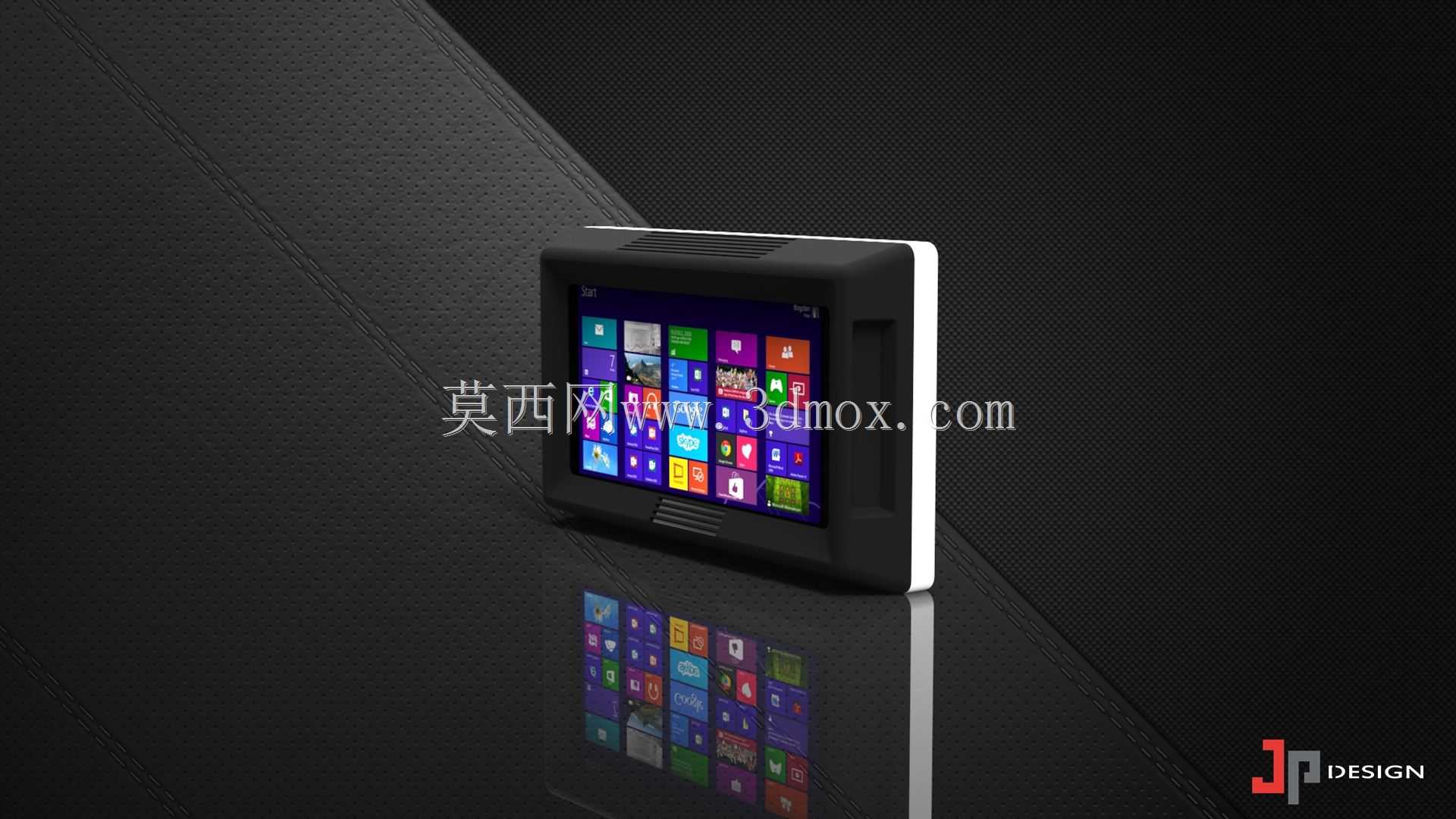

从操作交互的角度考虑，屏幕表面选用了高硬度的防眩光钢化玻璃，即使在车间顶部照明的强光照射下，也不会出现明显的反光问题，操作人员可从不同角度清晰查看屏幕显示内容，触控响应的识别区域做了边缘优化，靠近屏幕边框的位置也能准确识别触控操作，不会出现边缘触控失灵的问题。外壳材质选用了阻燃级的工程塑料，具备一定的抗腐蚀能力，可适配有轻度腐蚀性气体的生产场景，外壳的紧固螺丝全部采用标准的十字槽机丝，日常维护拆卸时无需使用特殊工具，即可快速打开后盖完成内部模块的检修更换。
