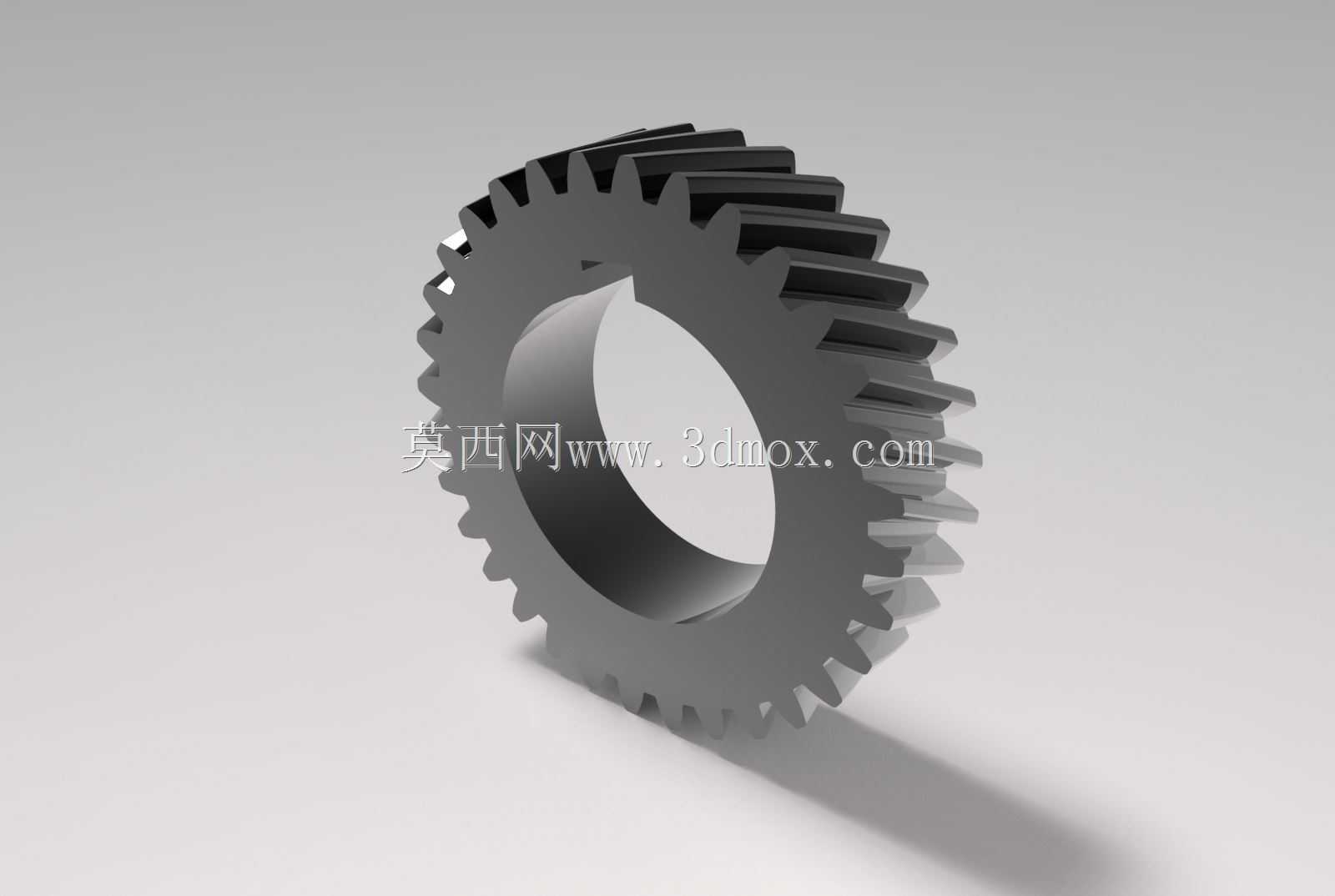

参数化斜齿轮传动结构三维设计

在各类需要平稳传递旋转动力的工业设备场景中，斜齿轮始终是核心传动部件的优先选型之一，不同于直齿轮沿齿宽方向同时进入啮合的接触特性，斜齿轮的轮齿沿螺旋角方向逐步切入、退出啮合，传动过程中的冲击、振动与噪声被大幅削弱，尤其适配中高速、重载且对传动平稳性有明确要求的工况，比如通用减速机的高速级传动、机床主轴箱的进给传动单元、输送设备的动力传递段，都能看到这类斜齿轮结构的实际应用。

从实际使用的功能特性来看，这款斜齿轮在啮合过程中，重合度会随螺旋角的合理设计得到显著提升，单位齿宽上承受的载荷被均匀分散，不仅能提升单对齿轮的承载能力，还能有效延长轮齿的疲劳寿命，减少长期运行下的点蚀、断齿风险。设计过程中采用全参数化的尺寸关联逻辑，将齿数、法向模数、螺旋角、压力角、齿宽、内孔安装直径、键槽尺寸等核心参数做了关联约束，调整任意核心参数时，整个齿轮的齿形、轮毂、倒角、安装位结构都会同步更新，不需要重复绘制齿廓曲线，能大幅提升同系列不同参数齿轮的设计迭代效率，适配不同传动比、不同安装空间的选型需求。

在结构设计的细节处理上，轮齿部分的渐开线齿廓严格按照啮合原理生成，齿向方向的螺旋线过渡顺滑，齿端做了微小的倒角处理，避免装配过程中轮齿边缘磕碰产生毛刺，影响初始啮合精度。轮毂部分的内孔采用基孔制配合设计，适配常用的传动轴安装公差，键槽的位置与尺寸按照通用传动件的安装规范设置，能直接与标准平键配合实现周向固定，避免传动过程中出现齿轮与轴的相对转动。齿宽的取值结合常用的承载需求做了平衡，既不会因为齿宽过窄导致承载能力不足，也不会因为齿宽过大造成轮齿受力不均、装配难度提升的问题。

考虑实际安装的边界条件，这款斜齿轮的轴向定位尺寸预留了标准挡圈的安装槽位，装配时可以通过轴用挡圈实现轴向限位，不需要额外加工复杂的定位结构。齿轮的外径、齿根圆直径都做了参数化的尺寸校验，确保与配对齿轮啮合时不会出现齿顶干涉、根切的问题，中心距的计算也和参数做了关联，调整传动比时可以直接输出适配的中心距尺寸，方便箱体安装孔位的同步设计。

在实际的设备装配场景中，这类斜齿轮通常需要配对使用，安装时要保证两轴的平行度公差在允许范围内，否则会加剧轮齿的偏磨，降低传动效率与使用寿命。设计过程中也预留了齿侧间隙的调整余量，能适配不同润滑条件下的运行需求，无论是采用油脂润滑的低速开式传动，还是采用机油飞溅润滑的闭式齿轮箱，都能通过参数微调满足对应的间隙要求。不同于定制化的非参数化模型，这个结构的参数关联覆盖了从齿形生成到安装结构的全尺寸链，设计人员不需要重新推导渐开线方程、计算螺旋线投影，只需要根据实际的传动功率、转速、安装空间调整对应参数，就能快速生成符合使用要求的斜齿轮模型，大幅缩短传动系统的设计周期，也能减少手动建模过程中容易出现的齿形误差、尺寸不匹配问题，为后续的工程图导出、干涉检查、有限元强度校核提供准确的模型基础。
