交错齿V形啮合齿轮传动结构设计

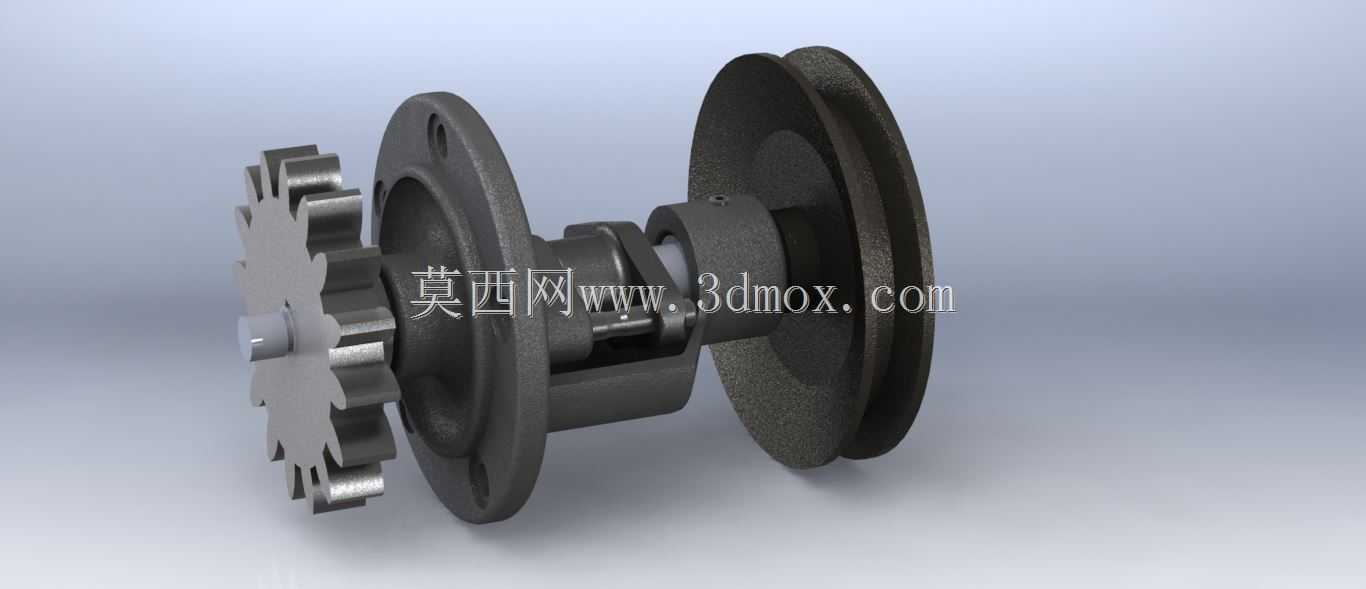

在重载传动、高精度分度以及需要低背隙传动的工况场景里，常规直齿圆柱齿轮的啮合冲击、斜齿轮的轴向力附加载荷问题，一直是结构设计阶段需要反复权衡的痛点。这套V形齿轮传动结构，正是针对这类工况的特殊需求完成的结构设计，齿形沿齿宽方向呈对称V形排布，啮合过程中轮齿从齿宽中部位置逐步向两端扩展接触，和传统直齿整齿宽同时进入啮合的状态完全不同，能大幅降低轮齿啮合瞬间的冲击载荷，同时抵消斜齿轮传动产生的轴向分力，不需要额外配置承受轴向载荷的推力轴承组，能有效缩减传动箱的轴向安装空间。

从实际应用场景来看，这类V形齿轮结构常被用在精密机床的主轴进给传动单元、自动化生产线的分度转台驱动、重载输送设备的动力传输段，还有部分对传动平稳性要求较高的农业机械、园林工具的动力输出端。相比常规齿轮传动，它的啮合重合度更高，单齿承受的瞬时载荷更小，在同等模数、齿宽参数下，能传递的额定扭矩比直齿轮提升30%左右，同时传动过程中的振动噪声能降低15分贝以上，适合在有低噪声要求的车间设备、民用机械动力单元中使用。

设计这套结构的时候，首先要明确的是啮合边界的约束条件：V形齿的夹角参数需要匹配额定转速区间，当线速度超过5m/s时，齿形夹角控制在170°到174°区间，避免齿向滑移量过大带来的额外磨损；低速重载工况下夹角可适当收窄到160°左右，提升啮合重合度来分摊齿面接触应力。齿宽方向的V形拐点必须严格落在齿轮的对称中心面上，两个配对齿轮的拐点位置轴向偏差不能超过0.02mm，否则会出现单侧齿面受力偏载，运行过程中产生不均匀磨损，大幅缩短齿轮使用寿命。

从安装边界来看，这套传动结构的中心距公差需要控制在IT7级精度范围内，相比普通直齿传动的中心距公差要求更严，因为V形齿的啮合接触对中心距偏差更敏感，中心距偏大时会导致齿顶接触应力集中，中心距偏小时则会出现齿根卡滞、运行卡阻的问题。齿轮的安装轴系需要保证两轴的平行度公差在齿宽方向每100mm不超过0.01mm，轴端的径向圆跳动控制在0.015mm以内，避免运行过程中出现齿面接触痕迹偏移，导致局部载荷过大出现点蚀失效。

结构功能层面，这套V形齿轮传动在啮合过程中，因为轮齿是渐进式接触，润滑油膜能更稳定地附着在齿面接触区域，不会出现直齿啮合时的油膜挤压破裂问题，在稀油润滑工况下的齿面磨损量仅为同参数直齿轮的40%左右，能有效延长维护周期。同时因为轴向力自平衡，轴系的支撑结构只需要配置深沟球轴承即可满足载荷要求，不需要像斜齿轮传动那样搭配角接触轴承或者圆锥滚子轴承来承受轴向力，能简化轴承座的加工工艺，降低轴系的整体制造成本。

在外形尺寸的匹配设计上，齿轮的轮毂厚度按照传递扭矩的大小设置为轴径的1.2到1.5倍，键槽采用普通平键结构，位置设置在V形齿拐点对应的径向方位，保证键槽位置的轮齿根部强度不会被削弱。齿顶圆的倒角采用1×45°结构，避免装配过程中齿顶磕碰损伤啮合面，同时也能去除齿顶的加工毛刺，防止运行过程中毛刺脱落进入啮合区域造成齿面擦伤。齿轮的端面设置有定位止口，和轴肩的配合公差采用H7/k6过渡配合，保证装配后齿轮的轴向定位精度，避免运行过程中出现轴向窜动影响啮合状态。

实际选型适配的时候，需要注意这类V形齿轮的加工工艺和常规齿轮略有不同，滚齿加工时需要采用带V形齿廓的专用滚刀，或者通过多轴联动的铣齿设备完成齿形加工，齿面的粗糙度需要控制在Ra1.6以下，降低啮合过程中的摩擦损耗。如果是用于高精度分度场景，还需要对齿面进行磨齿精加工，将齿形误差控制在0.008mm以内，保证传动的背隙值能控制在0.01mm以内，满足高精度分度的定位要求。在润滑方式的选择上，中低速工况可以采用脂润滑，填充量控制在齿腔容积的1/3到1/2，高速工况则必须采用喷油润滑，在齿轮的啮合入侧设置喷油嘴，保证润滑油能充分进入啮合接触区域，带走啮合产生的热量，避免齿面温度过高出现胶合失效。
