法兰式双油口重载液压缸结构设计

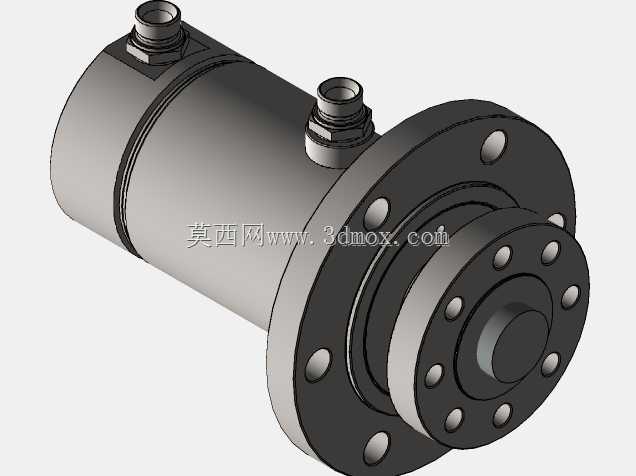

在重型冶金轧制生产线、大型锻压设备、工程机械变幅机构、船舶舱盖启闭装置这类需要大推力直线往复动作的工况场景里，法兰安装型液压缸是应用占比极高的液压执行元件，相比耳环铰接、底座安装的油缸形式，前端法兰安装的结构可以直接将缸体固定在设备安装面板上，输出端的受力轴线与安装基准面垂直度更容易保证，不会出现铰接结构长期使用后铰接点磨损带来的输出偏载问题。这款油缸的设计首先从安装边界入手，前端采用带螺栓孔的圆形法兰结构，法兰端面上均匀分布多组安装通孔，安装时可以从设备面板外侧穿入螺栓完成紧固，日常维护拆装时不需要拆解周边的管路排布，适配设备安装面板上预留的圆形沉台定位结构，法兰外圆与沉台采用小间隙配合，安装时可以直接完成径向定位，不需要额外调整同轴度。缸体本身采用无缝钢管加工成型，外壁做了防锈氧化处理，两个油口分别布置在缸筒的上部位置，采用标准外螺纹油口接口，分别对应无杆腔和有杆腔的进出油通路，油口的位置避开了法兰安装的螺栓操作空间，接装液压管路时扳手操作空间充足，不会和安装螺栓产生干涉。输出轴端采用带连接法兰的结构，轴端法兰上同样分布多组连接螺孔，可以直接和负载的连接盘通过螺栓锁紧，相比螺纹轴头的连接形式，法兰连接的抗扭转能力更强，在负载存在小幅偏载的情况下也不会出现轴头螺纹变形、连接松脱的问题。设计过程中对活塞的导向长度做了针对性优化，活塞与缸筒内壁的配合面长度占缸筒内径比例超过0.6，配合导向套的支撑作用，即使输出端承受一定的径向载荷，活塞也不会出现偏磨拉缸的问题，密封结构采用组合式密封件，在静密封位置采用O型圈加挡圈的结构，动密封位置采用斯特封加防尘圈的组合，既可以保证高压下的密封性能，避免内泄外漏，也可以减少活塞杆往复运动时的摩擦阻力，降低密封件的磨损速度，延长油缸的维护周期。从安装尺寸来看，缸筒外径、法兰厚度、活塞杆伸出长度、油口螺纹规格都符合通用重载油缸的尺寸系列，在做设备改造替换时，可以直接匹配原有安装位的尺寸，不需要重新加工安装面板或者调整管路位置。在实际选型应用时，需要结合系统工作压力、负载运动速度、行程要求来匹配对应的参数，这款结构的油缸额定工作压力可以覆盖16-25MPa的常规液压系统工况，在液压系统提供额定压力的情况下，可以输出数十吨级的直线推力，足够满足大部分重型设备的直线驱动需求。设计建模过程中，对缸筒、法兰、活塞杆、活塞、导向套、油口接头这些零件都做了独立的结构建模，装配时按照实际装配顺序添加了配合约束，可以直观查看各个零件的装配关系，在做结构校核时，可以直接测量各个零件的壁厚、配合间隙、密封槽尺寸，验证结构是否满足强度和装配要求，比如法兰安装螺栓的孔位分布是否均匀，螺栓间距是否满足紧固操作的空间要求，油口的通径是否和系统流量匹配，避免出现通径过小导致的油液流速过高、温升过快的问题。另外在结构细节上，缸筒两端和端盖的连接采用可靠的连接结构，保证高压工况下的连接强度，不会因为系统压力冲击出现端盖脱出的问题，活塞杆表面做了淬火处理，表面硬度满足耐磨要求，长期往复运动不会轻易出现划痕，避免划伤密封件导致漏油。这类法兰式油缸在实际使用中，最常见的问题是安装时同轴度偏差导致的密封偏磨，所以建模时特意将安装法兰的定位基准和活塞杆的运动轴线做了同轴约束，在实际加工时只要保证法兰端面与缸筒轴线的垂直度，安装后就可以保证活塞杆的运动方向和负载运动方向一致，减少额外的侧向力，延长油缸的使用寿命。
