废钢回收场用液压驱动金属废料抓取装置

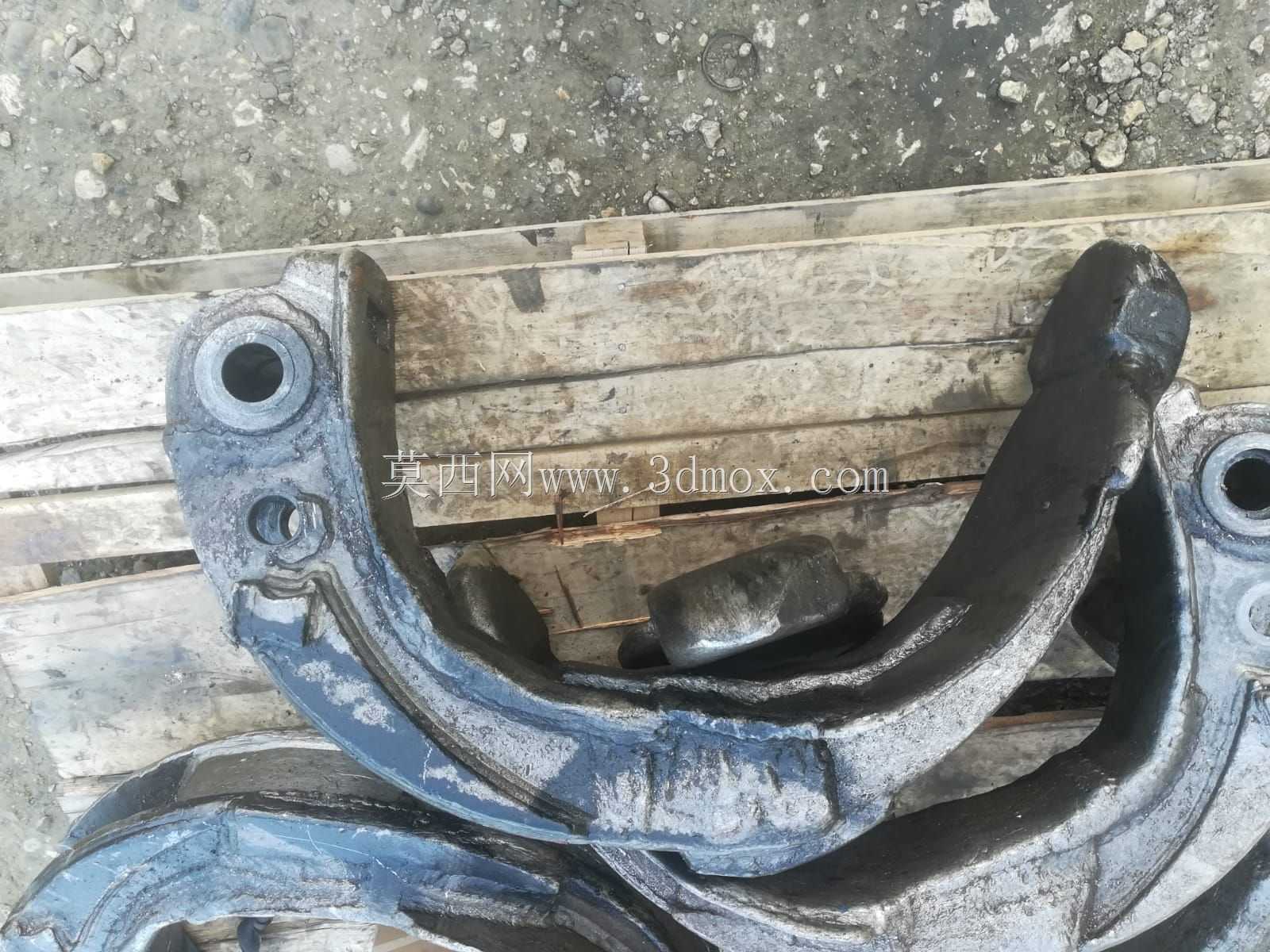

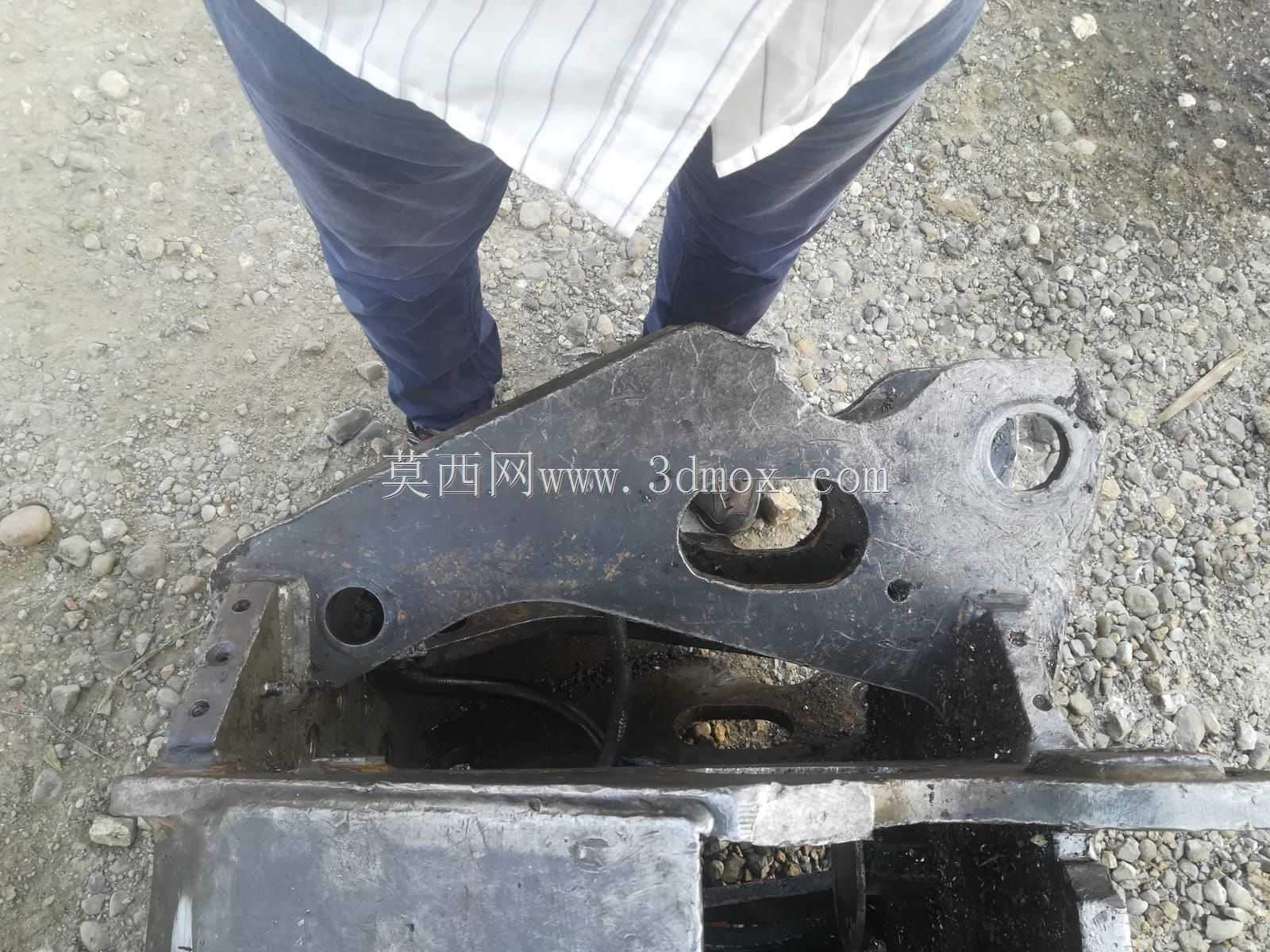

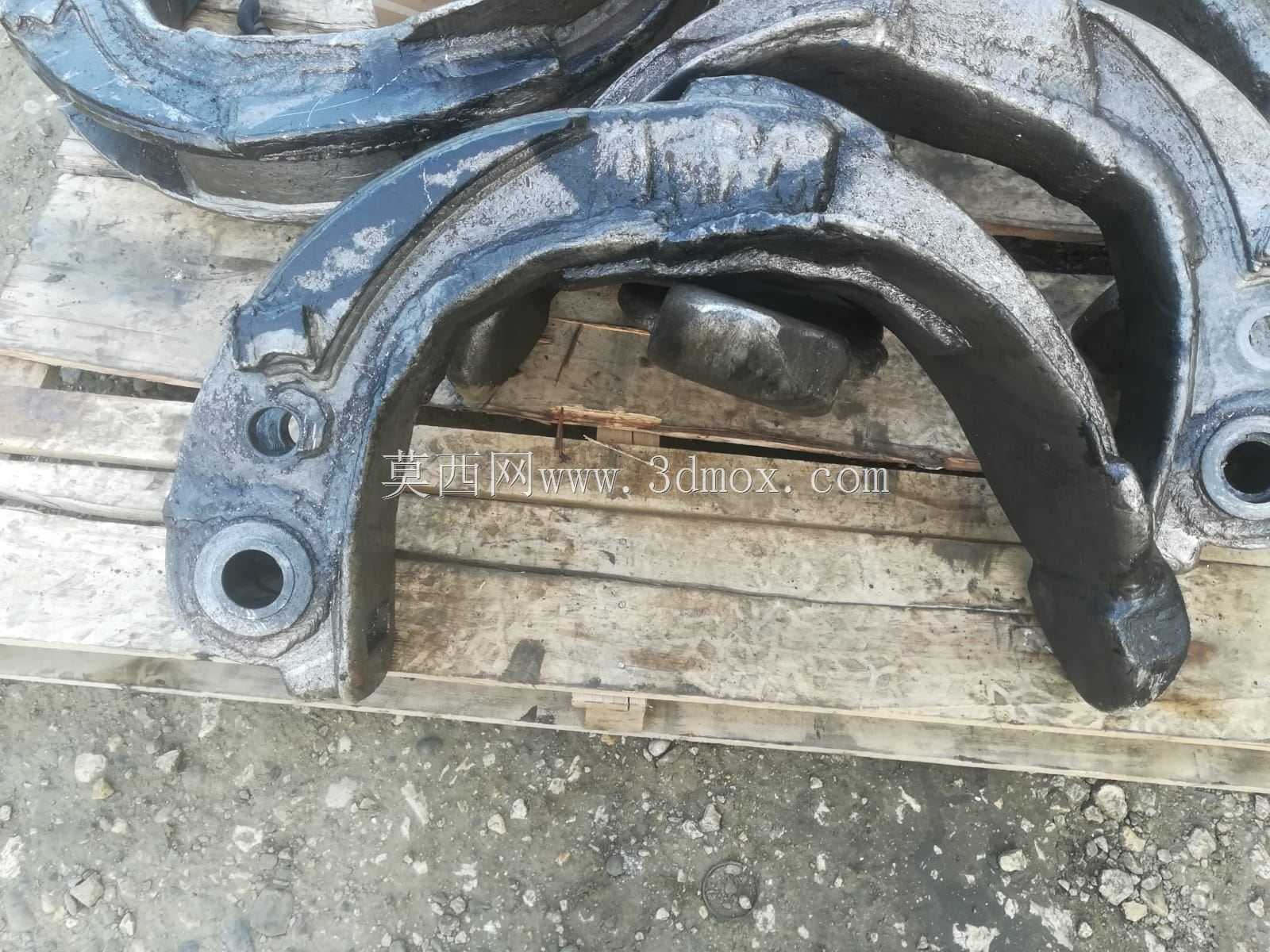

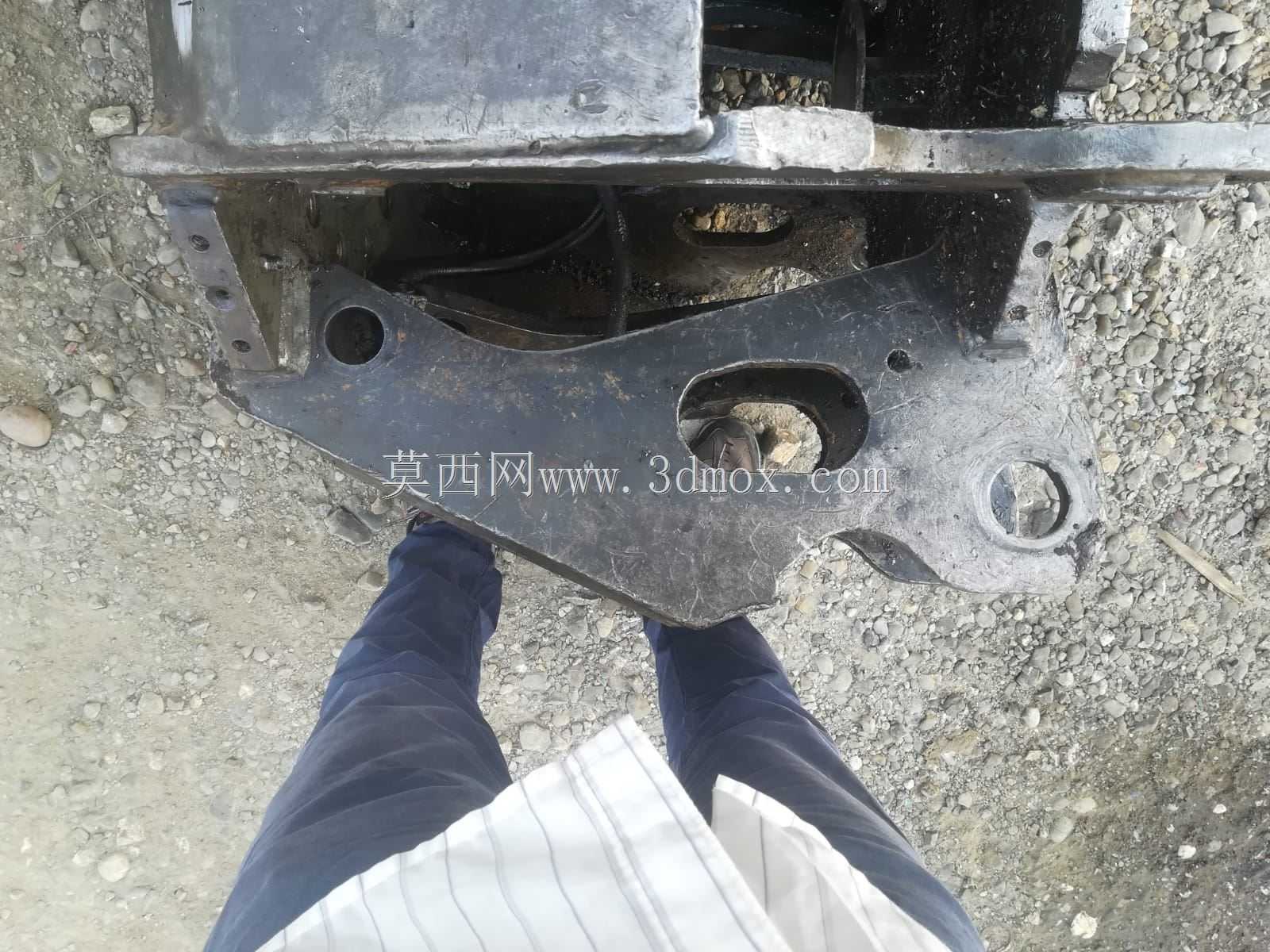

在废金属回收分拣、报废汽车拆解、冶金厂炉前上料这类作业场景里，散碎的钢屑、冲压边角料、剪切后的废钢段这类不规则物料的转运，一直是影响作业效率的核心环节——常规的铲斗取料会夹带大量杂质，且无法实现定点精准投料，人工分拣又存在高温、尖锐物料划伤的安全隐患，这类带多瓣爪结构的废料抓取装置，就是为匹配这类散碎硬质金属物料的转运需求设计的。整套抓取机构采用铰接式多瓣爪臂布局，爪瓣的曲面弧度经过反复调整，闭合时相邻爪瓣的刃口会形成完全贴合的封闭容腔，不会在提升转运过程中漏出小块碎料，哪怕是长度不足5cm的钢切屑，也能被完整兜在容腔内部，避免高空掉落引发的安全事故。爪臂的铰接点全部采用自润滑衬套配合硬化销轴，因为废钢抓取作业现场多存在粉尘、铁屑，普通的滚动轴承很容易被硬质颗粒卡滞，自润滑衬套无需频繁加注润滑脂，且衬套内壁的储油槽能留存润滑介质，在铁屑混入铰接间隙时也能保持转动顺畅，销轴表面做了高频淬火处理，表面硬度达到HRC55以上，能承受爪瓣抓取大块废钢时的侧向冲击载荷，不会出现销轴弯曲、铰接孔变形的问题。驱动部分采用单油缸配合连杆同步机构，相比多油缸分别驱动单根爪臂的结构，单油缸驱动的同步性更好，不会出现单根爪臂动作滞后导致的物料卡滞问题，油缸的活塞杆端加装了防尘护套，避免作业过程中飞溅的钢屑、焊渣划伤活塞杆表面的镀铬层，延长油缸密封件的使用寿命。整套抓取装置的顶部连接法兰采用标准的挖掘机/起重机臂端连接尺寸，能直接适配市面上多数10-20吨级的挖掘机臂架、固定式回转起重机的吊具接口，不需要额外制作过渡连接架，安装时只需将法兰对接后穿入高强度连接螺栓，按规定扭矩锁紧即可完成装配，安装边界预留了足够的液压管路走线空间，不会出现管路和臂架结构干涉的问题。从作业适配性来看，爪瓣张开时的最大直径能覆盖1.8米的取料范围，单次抓取的容料量约0.3立方米，针对堆积密度较大的废钢料，单次抓取重量能达到400-600kg，完全匹配中小型废钢回收场的日处理量需求；爪瓣闭合后的最小轮廓直径控制在60cm以内，能直接伸入标准的工业废料斗、炼钢炉进料口完成投料作业，不需要额外调整投料位置。设计过程中针对爪臂的受力做了有限元校核，在抓取大块不规则废钢、爪瓣单点受力的极端工况下，爪臂根部的最大应力集中点的安全系数保留了2.5倍以上的余量，不会因为长期承受冲击载荷出现结构开裂的问题；爪瓣的刃口部分采用可更换的耐磨钢贴片，当刃口因为长期抓取尖锐物料出现磨损后，只需要拆下固定螺栓更换贴片即可，不需要整体更换爪臂结构，大幅降低了后期的维护成本。在实际作业过程中，这套抓取装置除了能处理散碎金属废料，更换不同弧度的爪瓣后也能适配块状矿石、建筑垃圾等硬质散料的抓取作业，液压回路中预留了压力调节阀的安装位，可以根据抓取物料的密度调整系统工作压力，避免抓取轻质物料时压力过高造成的能源浪费，也能防止抓取重质物料时压力不足导致的爪瓣闭合不严问题。整套机构的所有铰接位置都设计了防尘密封结构，能阻挡90%以上的粉尘和铁屑进入铰接间隙，在露天废钢场这类恶劣作业环境下，日常维护只需要每半个月检查一次连接螺栓的紧固情况，每三个月补充一次铰接点的润滑脂即可，不需要频繁拆解维护，能适配每天8小时以上的连续作业需求。
