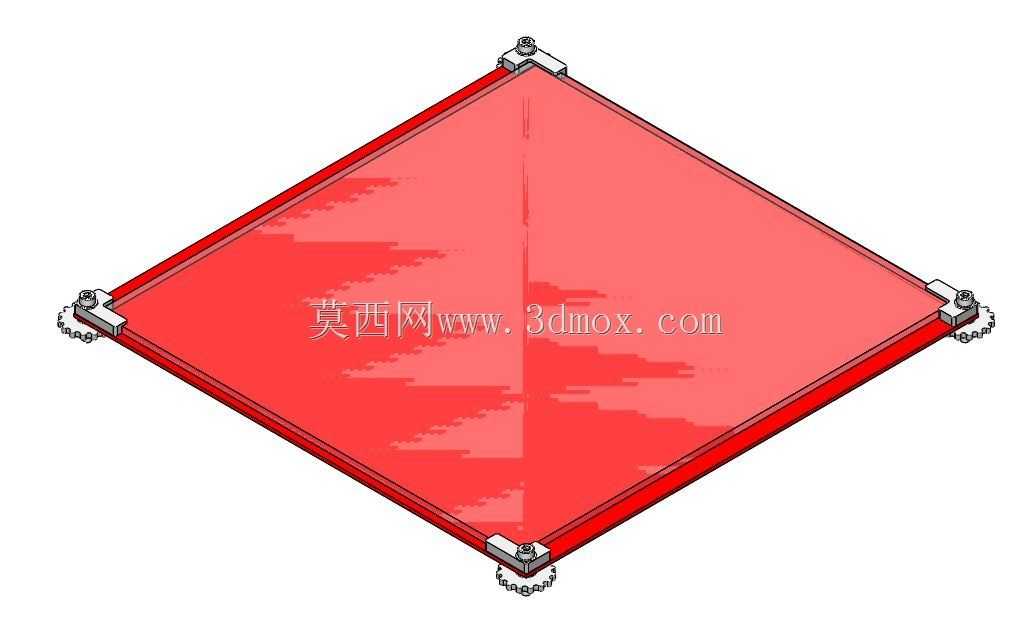

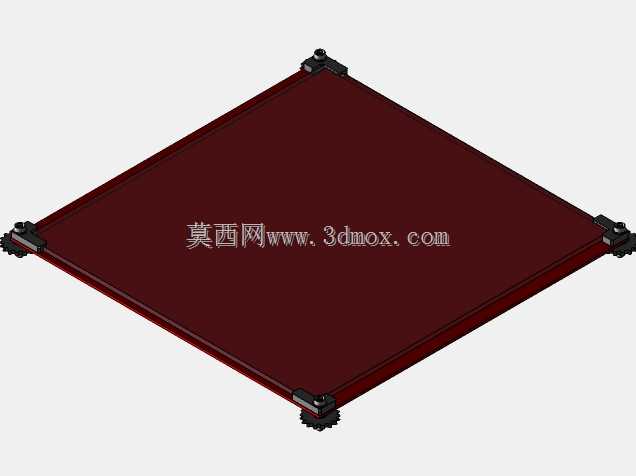

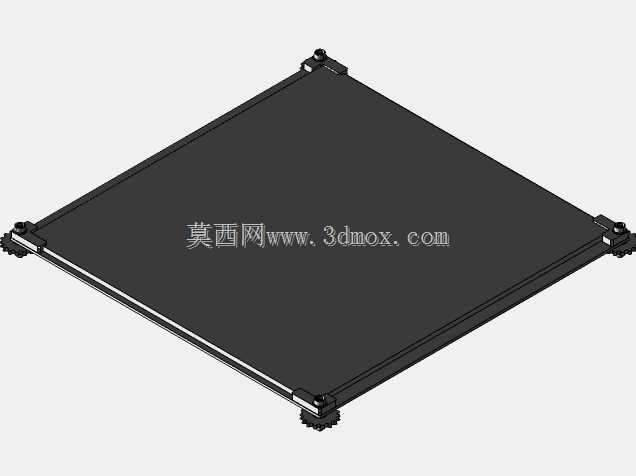

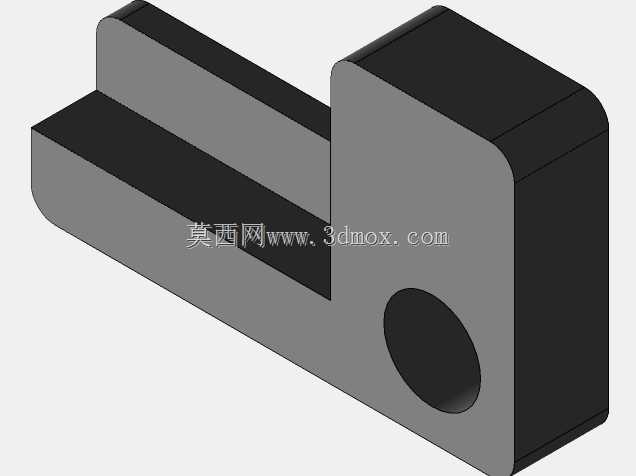

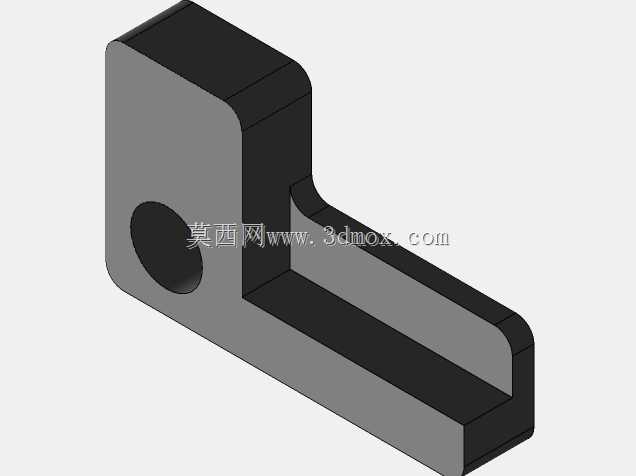

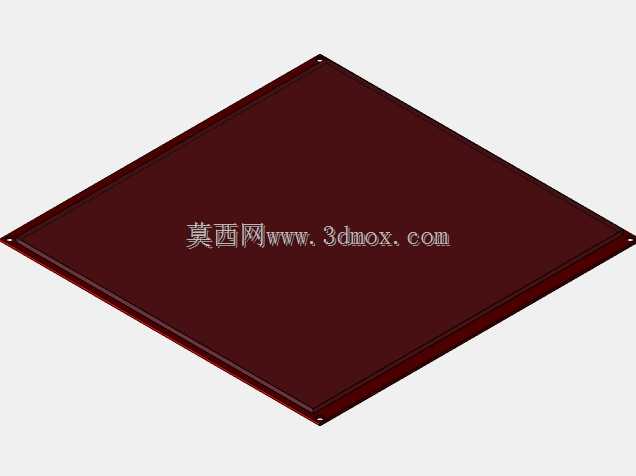

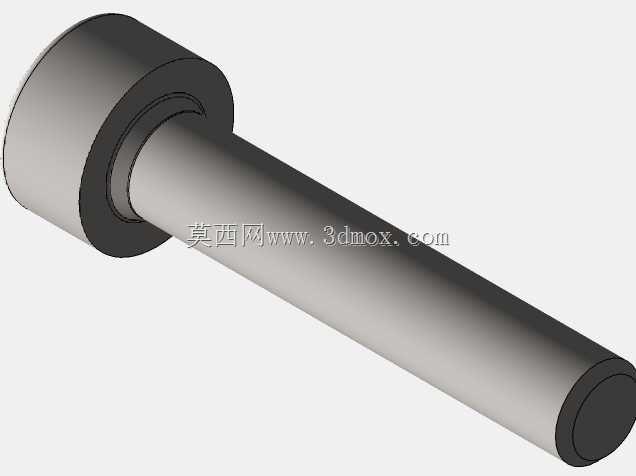

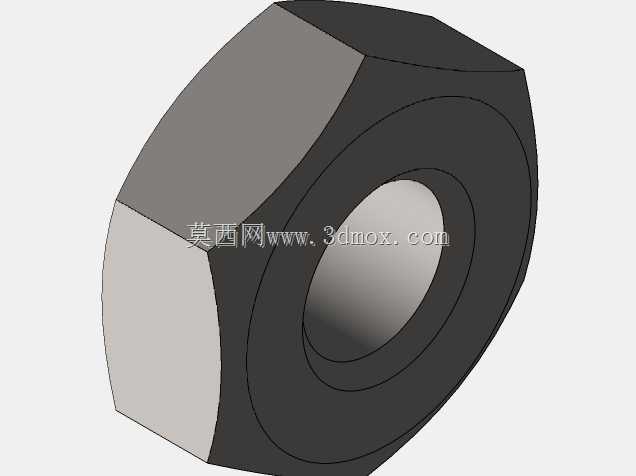

Geeetech i3 Pro B型3D打印机热床升级结构

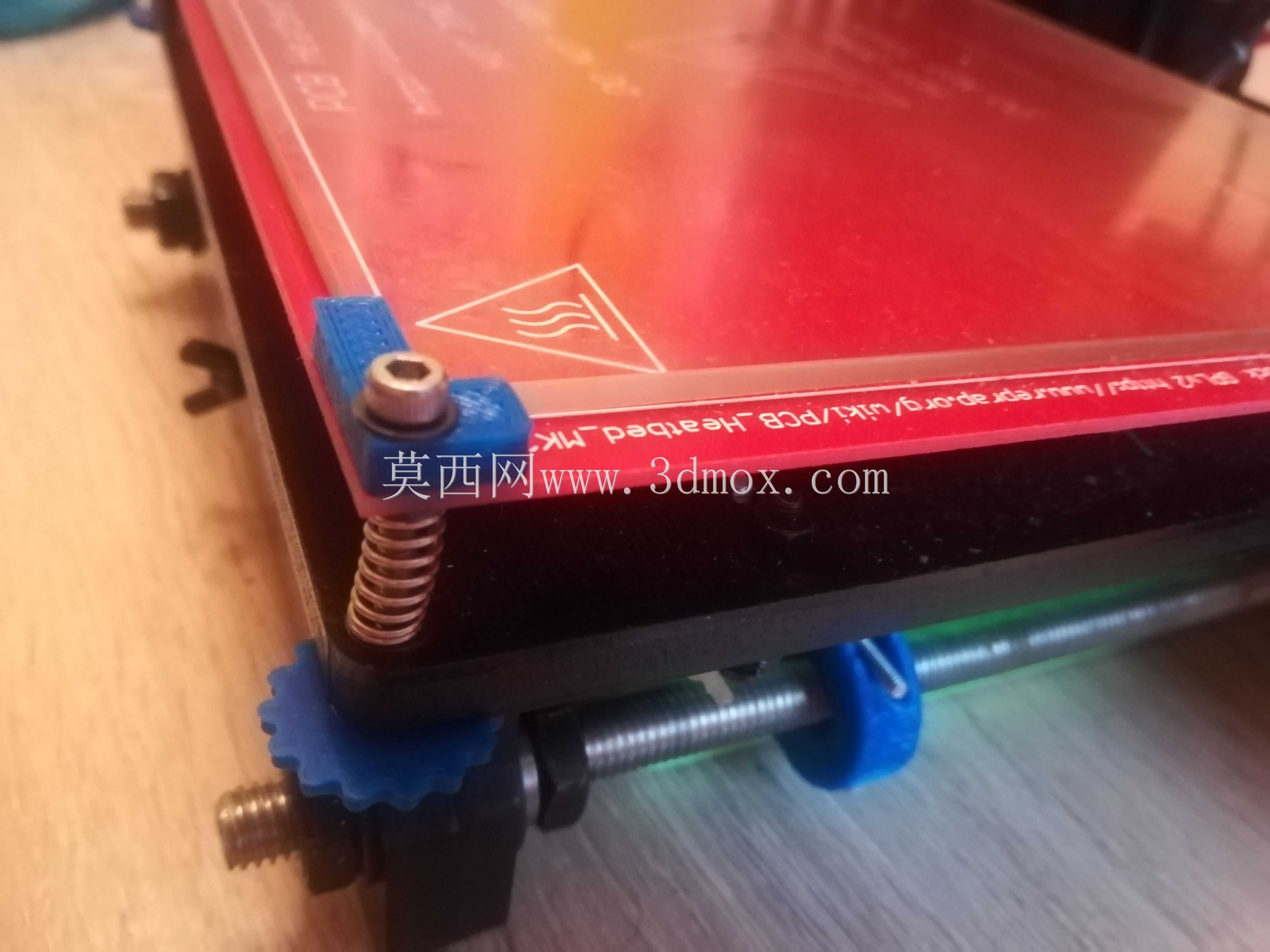

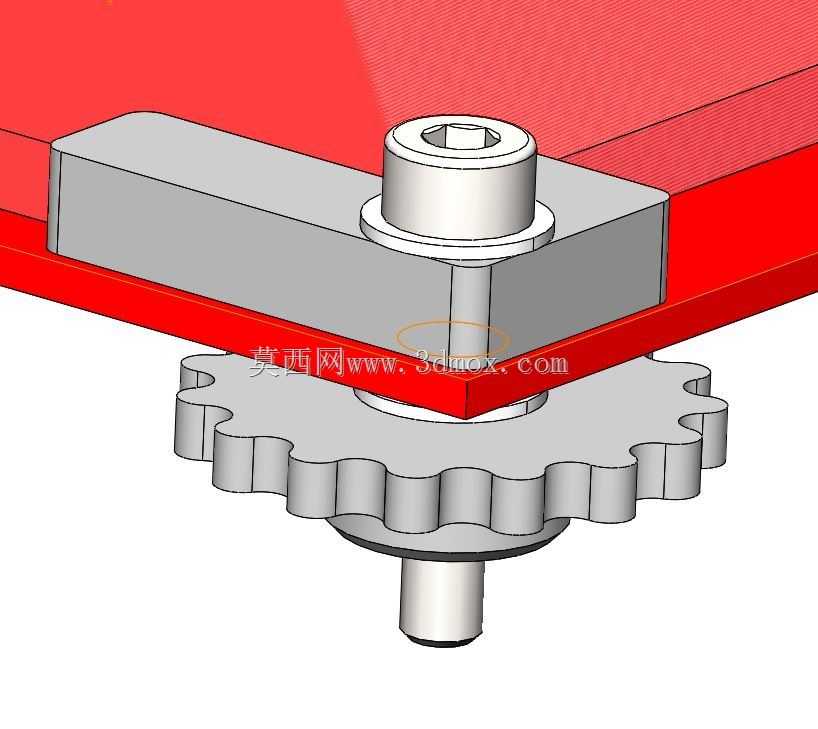

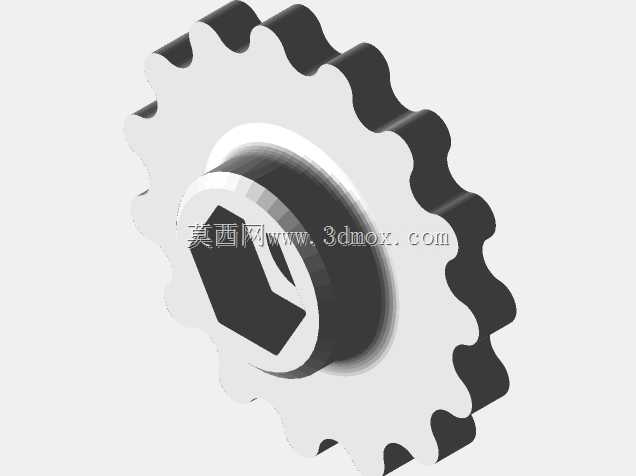

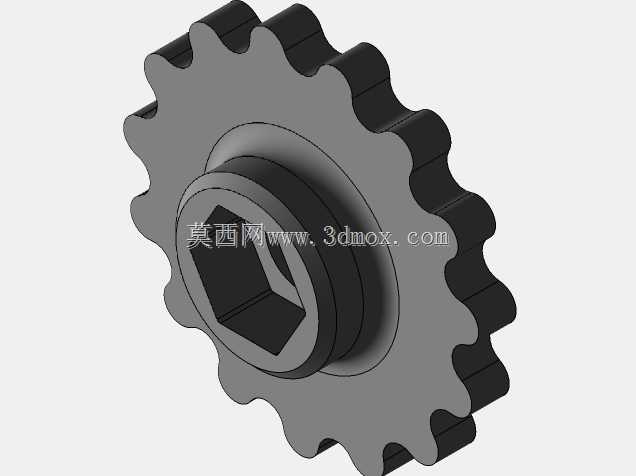

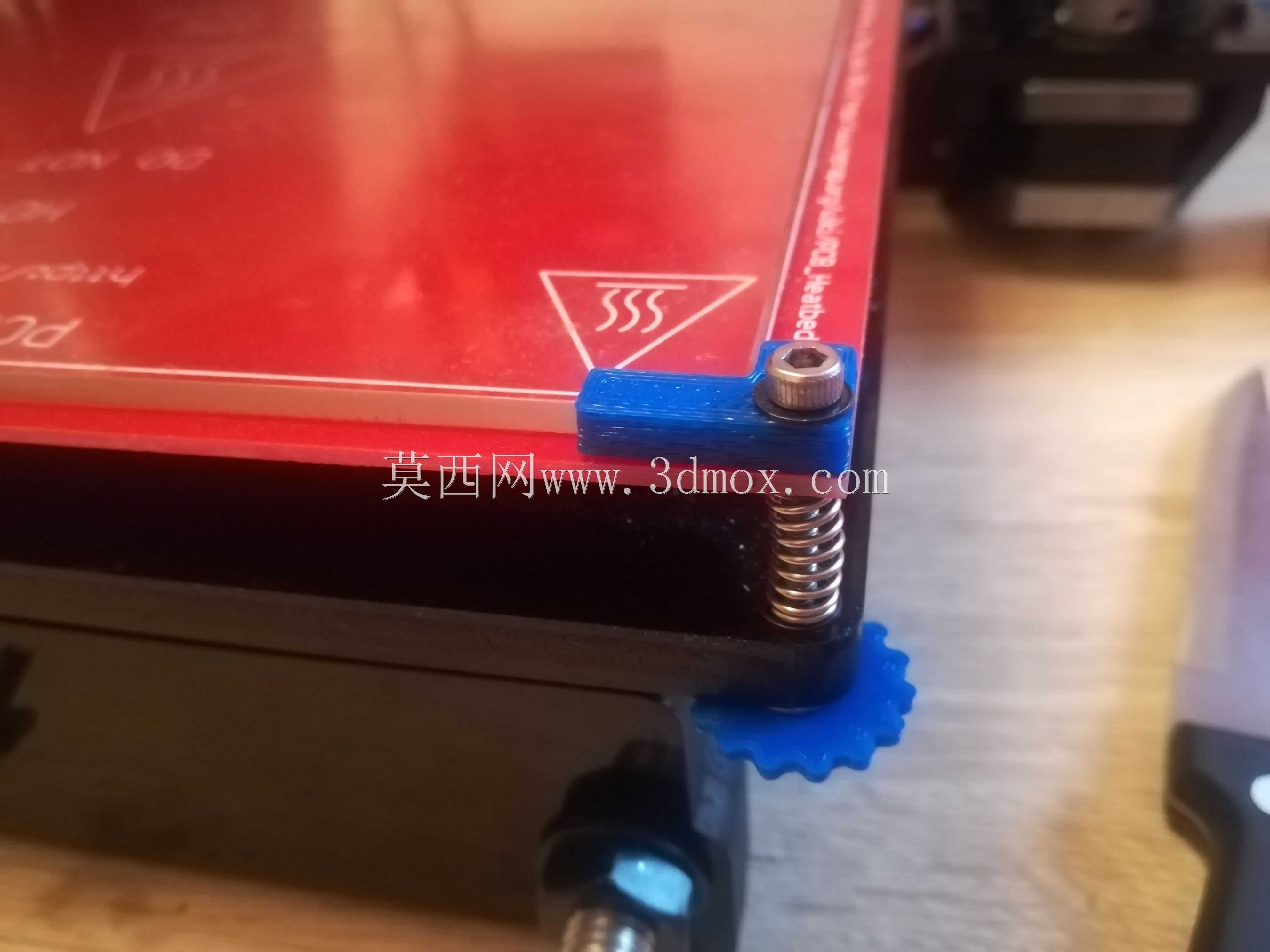

桌面级FDM3D打印作业中，热床作为承接熔融耗材、保障首层附着效果的核心部件，其结构稳定性、平面度、热分布均匀性直接决定打印成品的良率，不少入门级i3架构设备原配热床存在支撑刚性不足、长时间加热后形变翘曲、安装调节余量有限的问题，针对Geeetech i3 Pro B机型的热床升级结构，正是围绕这些实际作业痛点完成的优化设计。从实际应用场景来看，这类升级结构主要面向个人创客工作室、小型手板打样场景、中小学科创教学实验室的在用设备改造，这类场景下设备往往存在高频次启停、不同耗材切换打印、操作人员调试水平参差不齐的情况，原配热床在长期使用后容易出现四角调平失效、打印中途平台移位、ABS等耗材打印时首层翘边的问题，升级后的结构通过强化支撑框架的刚性，减少Y轴运动过程中平台的微幅振动，即便在高速打印工况下，也能保证平台平面度公差控制在合理范围内，避免出现层纹偏移、首层厚薄不均的问题。设计思路上没有采用过度复杂的快拆或者调平结构，而是优先保障结构的可靠性与安装兼容性，所有安装孔位完全匹配原机的Y轴滑块安装位置，不需要对原有设备的机架、传动部件做额外打孔或者切割改造，普通用户只需要按照原有热床的固定逻辑，就能完成替换安装，不会出现改造后设备原有功能失效的问题。支撑部分采用了框架式加强筋结构，替代原机单薄的钣金支撑片，在热床加热到100摄氏度以上的工作温度时，支撑结构的热形变率远低于原配部件，不会因为长期冷热循环出现支撑臂弯曲的问题，同时在热床与支撑框架之间预留了隔热层安装间隙，既可以减少热量向Y轴传动部件传导，避免同步带、直线轴承长期处于高温环境下加速老化，也能降低热床的热量损耗，缩短加热到设定温度的等待时间。安装边界方面，升级后的热床整体外形尺寸与原机热床保持一致，不会超出原有设备的打印舱室边界，Y轴的运动行程不会因为结构替换出现缩减，最大打印尺寸与原机参数完全匹配，平台调节螺丝的位置做了下沉处理，调节旋钮的操作空间比原机更大，操作人员在做平台调平作业时，不需要将手伸到平台下方狭小空间内操作，四角的调节行程预留了足够余量，既可以适配不同厚度的柔性打印平台贴纸、玻璃面板，也能补偿长期使用后机架出现的微小形变带来的平面度偏差。功能特性上，升级结构针对热床的走线位置做了专门的固定槽设计，避免热床加热线、热敏电阻线材在Y轴往复运动过程中与机架、传动部件发生剐蹭，减少线材磨损导致的断路、温度检测失准问题，这也是不少入门级3D打印机长期使用后容易出现的故障点，很多用户在自行改造热床时往往忽略走线固定，使用几个月后就出现线材磨断的问题，该结构在设计时就将走线卡扣集成在支撑框架上，安装时直接将线材卡入槽位即可，不需要额外使用扎带固定。实际使用中，升级后的热床在打印PLA、PETG、ABS等不同耗材时，平台温度均匀性比原配结构有明显提升，不会出现平台中心温度达标、边角温度不足导致的边角翘边问题，同时因为支撑刚性提升，Y轴运动时的共振明显减弱，打印件的表面层纹更加均匀，尤其是在打印大尺寸平面类零件时，不会因为平台微颤出现表面波纹。另外，结构设计时考虑了后续的拓展需求，支撑框架上预留了额外的安装孔位，用户后续如果需要加装自动调平传感器、平台擦拭装置、柔性平台磁吸底座，不需要额外打孔，直接利用预留孔位就能完成拓展安装，不需要再次对结构做破坏性改造。对于三维建模从业者来说，这类设备改造结构的建模过程需要重点关注安装孔位的配合公差，尤其是与Y轴滑块连接的孔位，公差需要控制在合理范围内，过大会导致安装后平台出现旷量，过小则会出现安装困难无法对位的问题，同时热床部分的安装平面需要保证足够的平面度，建模时需要考虑加工工艺的可行性，支撑筋的厚度要兼顾刚性与重量，避免整体重量过大增加Y轴电机的负载，导致电机丢步、打印尺寸失准的问题。
