小型气动驱动凸轮作动结构件

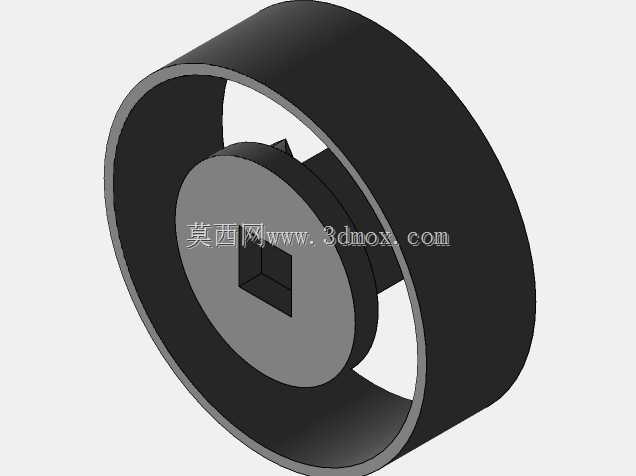

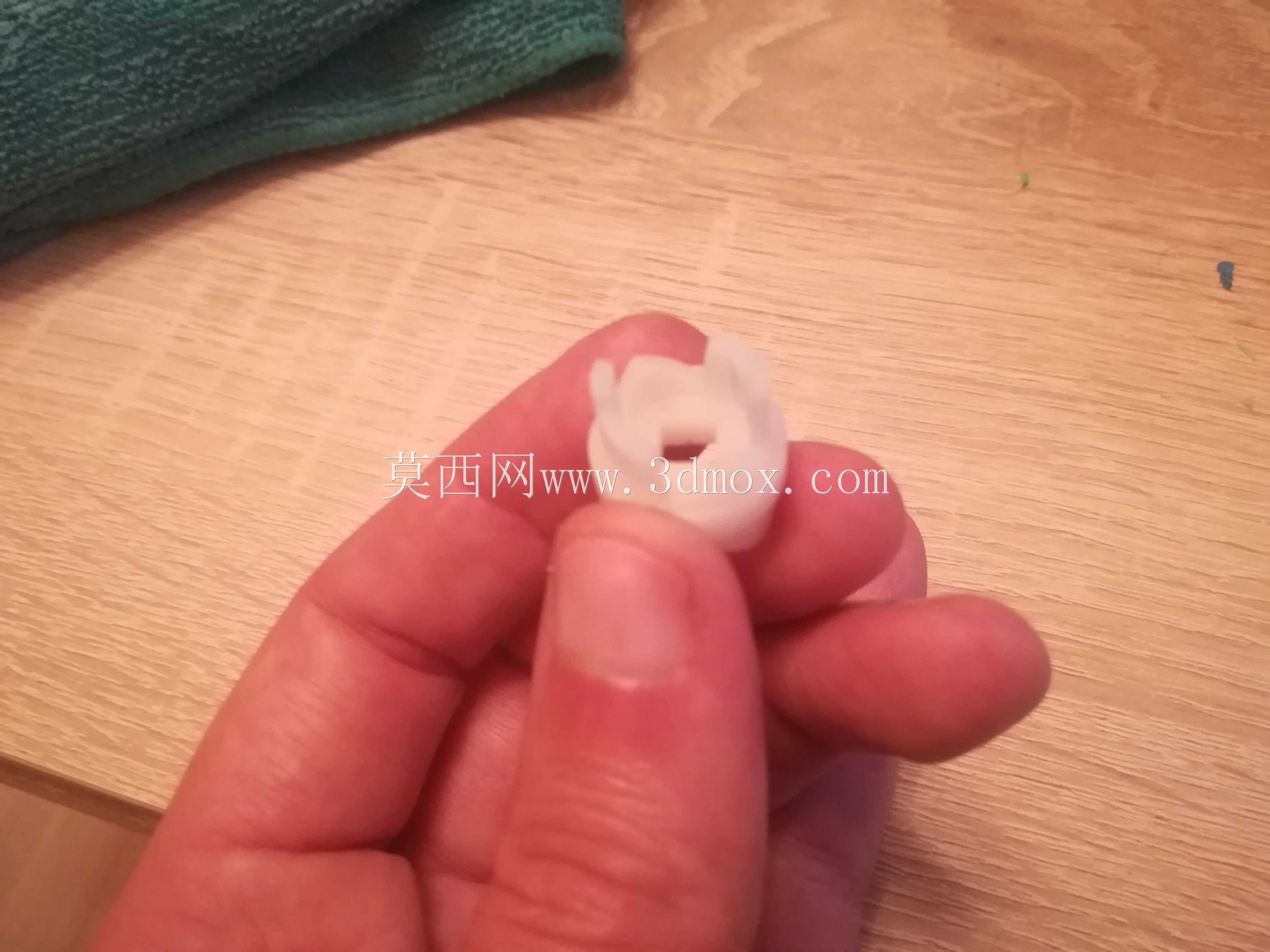

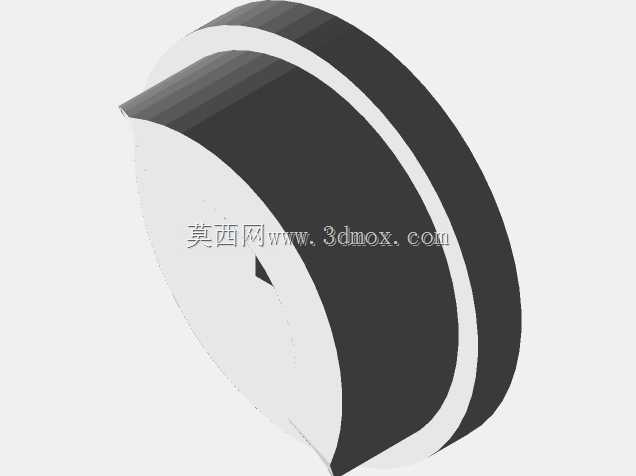

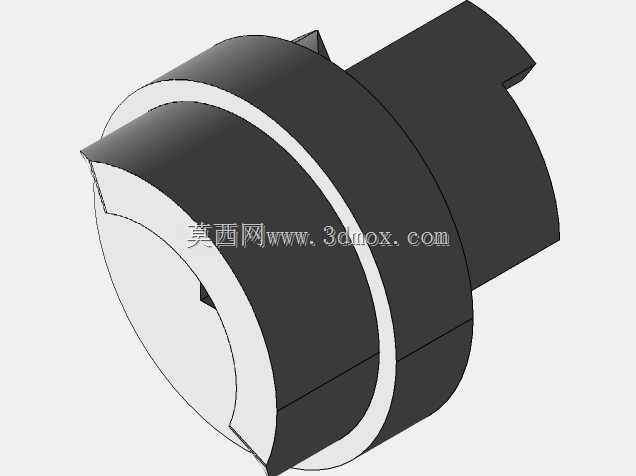

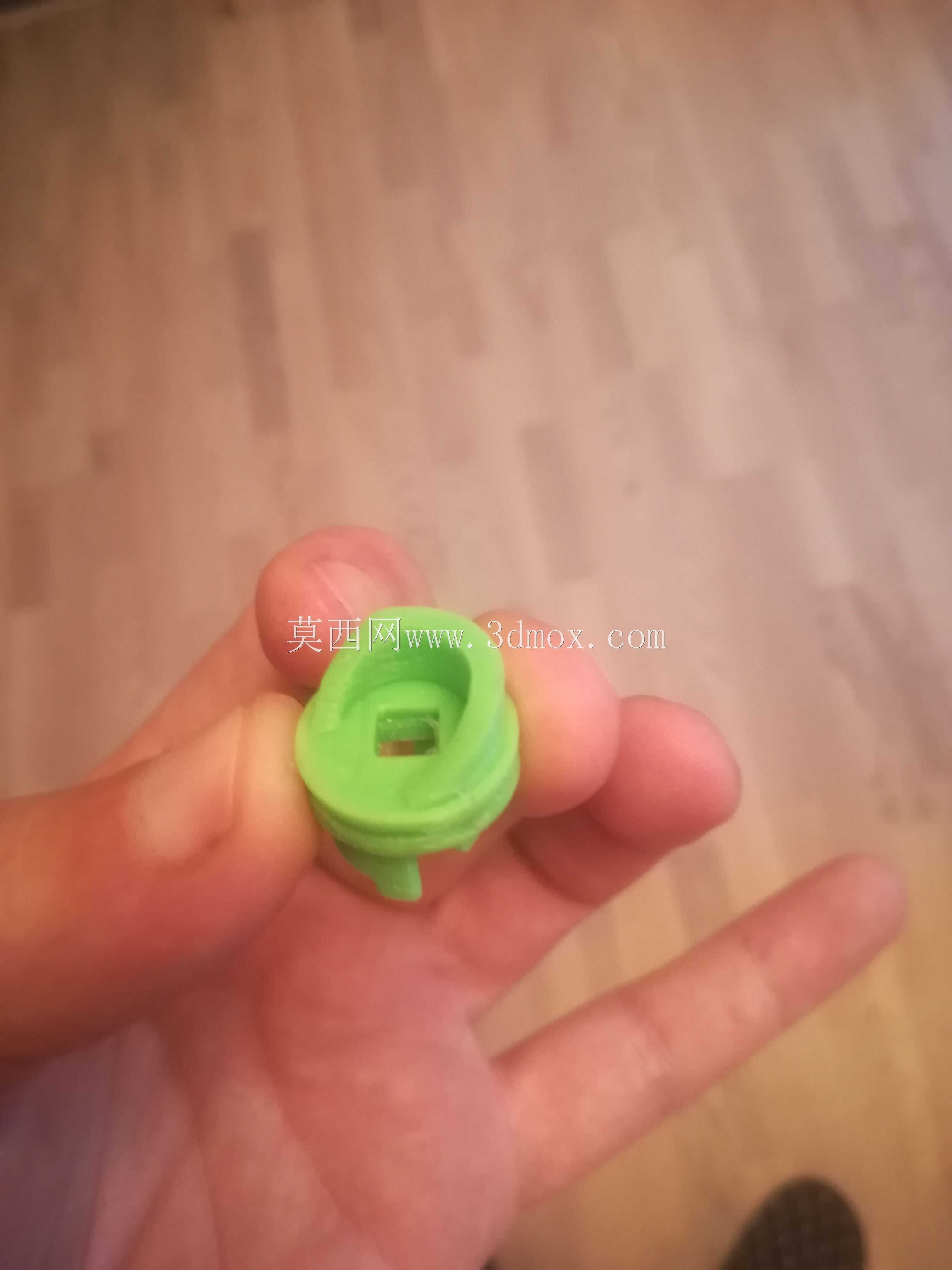

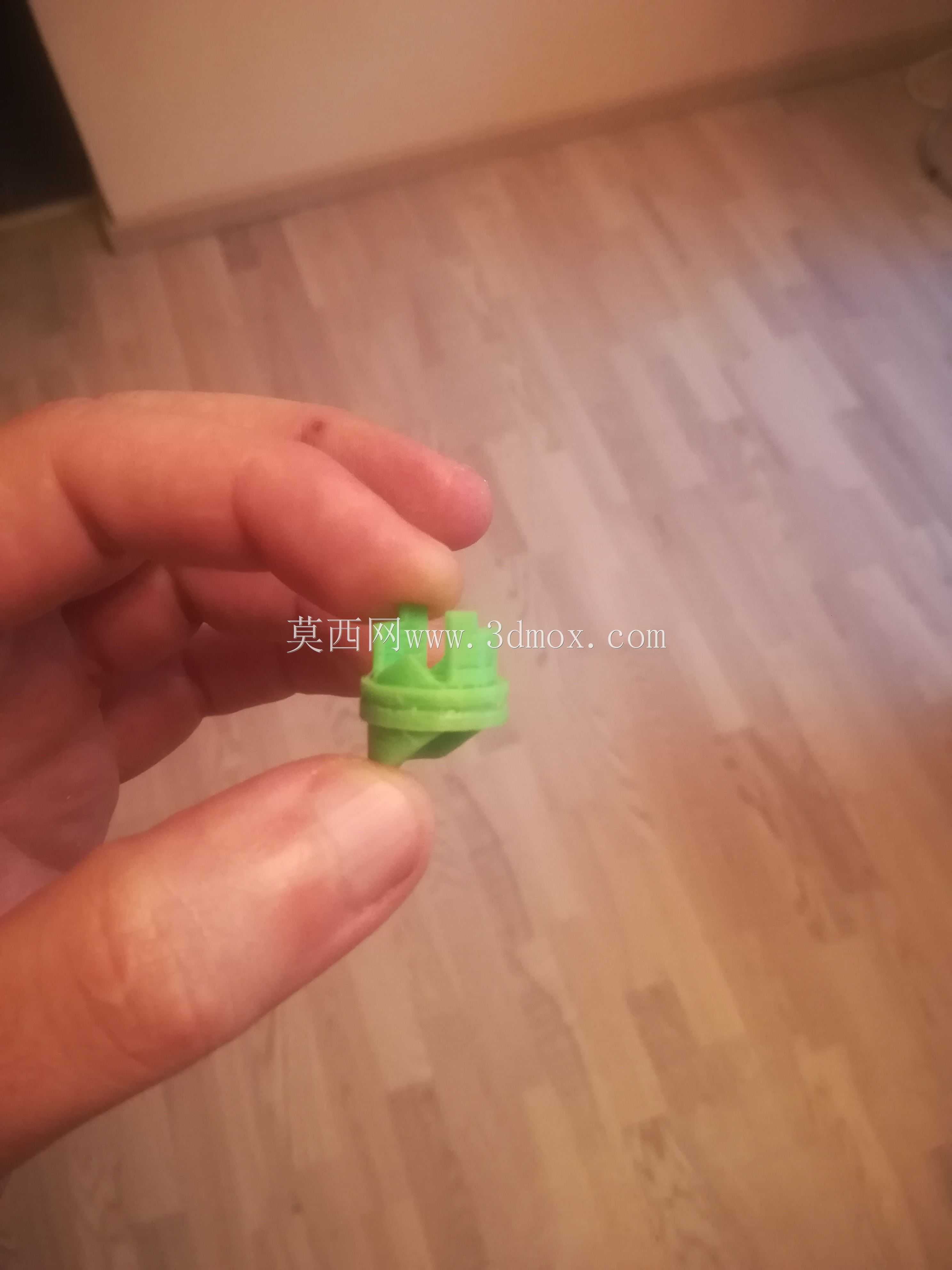

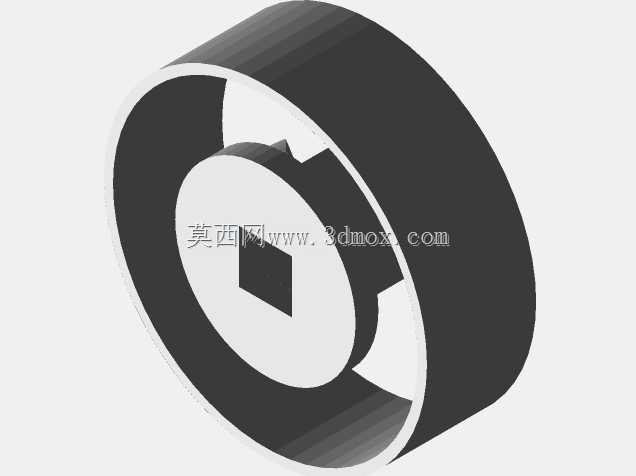

在轻工自动化装配工位、小型物料分拣单元以及桌面级气动工装的动作执行端，这类小型气动凸轮作动件的应用场景十分普遍，它不需要复杂的伺服驱动链路，仅靠车间常规0.4-0.6MPa的压缩气源就能完成预设的周期性往复摆动动作，常被用来触发料道挡料销、完成小型工件的到位顶持、或是配合检测工位实现探针的递进与退回，相比直动式气缸的直线输出，凸轮结构能把活塞的直线位移转化为特定角度的摆动输出，在狭小安装空间里能省去额外的连杆转换结构，减少整个执行单元的零件数量。从结构设计逻辑来看，这个作动件的凸轮轮廓是按照实际工位的动作行程来拟合的，基圆尺寸控制得很小，整体轮廓没有突变的曲率拐点，能保证气动活塞推动从动件时的受力平稳，不会出现气压波动下的动作卡滞；凸轮中心的安装孔做了公差适配，既能和配套的销轴实现间隙配合保证转动顺滑，又能控制径向窜动量在0.1mm以内，避免动作过程中出现行程偏差。整个零件的外形做了圆弧过渡处理，没有尖锐的棱角，一方面是为了在装配调试时避免划伤操作人员，另一方面也能减少气动动作过程中和周边相邻结构的磕碰干涉，安装边界上，整个零件的最大外轮廓直径不超过20mm，轴向厚度控制在8mm左右，不需要预留太大的安装空间，哪怕是在密集排布的多工位转盘工装里，也能轻松嵌入安装位，不会和相邻的执行元件产生位置冲突。这类凸轮作动件的功能特性很明确，它不需要额外的润滑结构，采用自润滑的工程塑料加工时，能在无额外供油的工况下长期稳定运行，动作响应速度可以通过气源管路的节流阀直接调节，适配不同节拍的生产线需求；凸轮的工作曲面做了等宽设计，和配套的从动顶杆接触时是面接触而非线接触，能大幅降低接触面的压损，延长零件的使用寿命，哪怕是在每天上千次往复动作的高频工位上，也能保证长期的动作精度不出现偏移。在设计这类零件的时候，首先要匹配对应气缸的活塞行程，确保活塞走完额定行程时，凸轮刚好摆动到预设的最大工作角度，不会出现过顶撞机的问题；其次要核算凸轮曲面的压力角，把推程压力角控制在30度以内，回程压力角控制在70度以内，保证气动推力能顺畅转化为摆动力矩，不会出现自锁卡滞的情况；另外还要考虑安装基准的统一，零件上的定位面和安装孔的垂直度公差控制在0.05mm以内，保证装配后凸轮的转动平面和从动件的运动方向完全垂直，避免出现偏磨导致的动作失效。实际产线应用里，这类小型凸轮作动件经常替代结构复杂的连杆摆臂机构，因为它的零件集成度高，整个作动单元只需要气缸、凸轮本体、固定销轴三个核心零件就能完成动作输出，装配调试的难度很低，维修更换时只需要拔出销轴就能替换零件，不需要拆解整个工装的其他结构，能大幅减少产线的停机维护时间。针对不同的工位动作需求，只需要调整凸轮的轮廓曲线，就能实现不同的摆动角度、不同的停顿时序，比如在需要短暂停留保压的检测工位，可以在凸轮轮廓上设计一段等半径圆弧，让凸轮转动到该位置时保持输出角度不变，给检测传感器留出足够的检测时间，不需要额外增加行程开关或者延时阀来控制动作时序，简化整个气路的控制逻辑。
