斜置卡位式公共自行车停放架结构设计

日常做市政配套设施的结构方案时，非机动车停放的空间利用率问题一直是绕不开的痛点，传统地面划线停放的模式下，单台自行车需要占用近1.8米的纵向长度，在商圈、轨交站点、老旧小区这类非机动车停放需求集中的区域，往往会出现车位不足、车辆倒伏、挤占人行通道的问题，这套斜置卡位式停放结构的设计初衷，就是在有限的场地边界内最大化停放容量，同时规范车辆停放秩序。

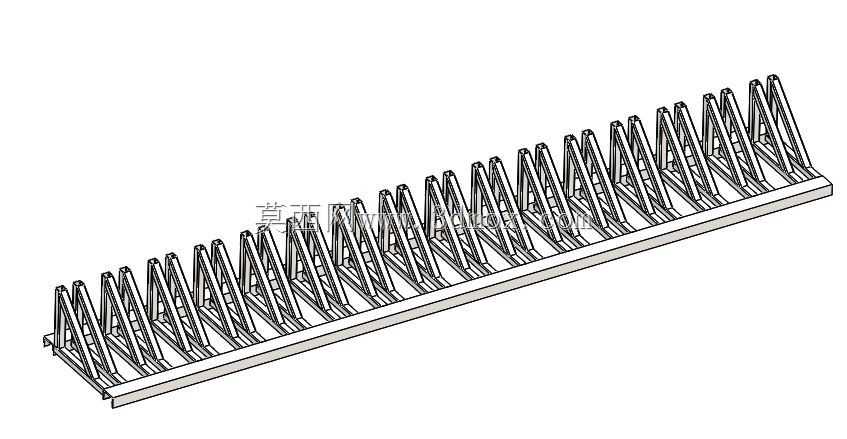

从实际落地的安装边界来看，这套停放架采用模块化分段设计，单组标准段可容纳10台自行车停放，整组架体的纵向安装深度仅需1.2米，相比传统直列式停放节省近35%的纵向空间，架体整体安装完成后离地高度为120mm，不会对人行通道的通行净高造成影响，安装时仅需在硬化地面通过膨胀螺栓固定架体底部的安装脚，不需要对地面做大规模开挖改造，适配水泥地面、沥青地面、透水砖地面等多种常见的市政铺装场景，单组架体的横向长度可根据场地实际宽度灵活调整，既可以沿人行道边缘一字排开布置，也可以在非机动车停车区内部多排平行布置，适配不同形状的场地边界。

结构功能设计上，架体的每个卡位都设置了独立的车轮限位槽，槽体采用向内收窄的弧度设计，前轮推入后会被槽体两侧的限位结构卡住，不需要额外加装锁具就能避免车辆侧翻，哪怕是遇到大风天气或者相邻车辆取放时的剐蹭，停放的车辆也不会轻易倒伏。卡位采用高低错落的斜置布局，相邻两个车位的车把位置在垂直方向上错开150mm的高度差，彻底解决了传统并排停放时车把互相干涉、取车时需要挪动相邻多台车辆的问题，用户取放车辆时只需要将车辆沿斜向拉出即可，不会剐蹭相邻车辆的车漆、车把或者传动部件。

设计过程中针对不同规格自行车的适配性做了多轮校核，卡位的槽体内宽设置为65mm，可兼容23C到55C宽度的外胎，覆盖普通通勤自行车、城市复古自行车、入门山地车等常见民用车型的轮组尺寸，卡位的轮组卡位深度设置为300mm，不管是26寸、27.5寸还是28寸轮径的自行车，推入后都能获得足够的支撑力，不会出现前轮脱出卡位的情况。架体主体采用矩形钢管焊接成型，表面做静电喷塑处理，耐户外日晒雨淋的腐蚀，长期户外使用不会出现漆面脱落、架体锈蚀的问题，底部的安装脚设计了长条形调节孔，安装时可以根据地面的实际平整度微调固定位置，降低现场安装的施工难度。

从实际使用场景的适配性来看，这套停放架除了应用在市政公共区域，也可以安装在产业园区、写字楼、学校、住宅小区的内部停车区，相比传统的螺旋式停车架，这种卡位式结构的取放动作更符合用户的日常使用习惯，不需要将车辆抬升或者大幅度挪动，对老年用户、女性用户更加友好。架体的边缘位置全部做了圆角钝化处理，没有突出的尖锐棱角，用户取放车辆时不会被架体剐蹭受伤，相邻卡位之间的间距设置为350mm，既保证了足够的停放密度，也给用户留出了足够的站立操作空间，取放车辆时不会因为间距过窄出现磕碰。

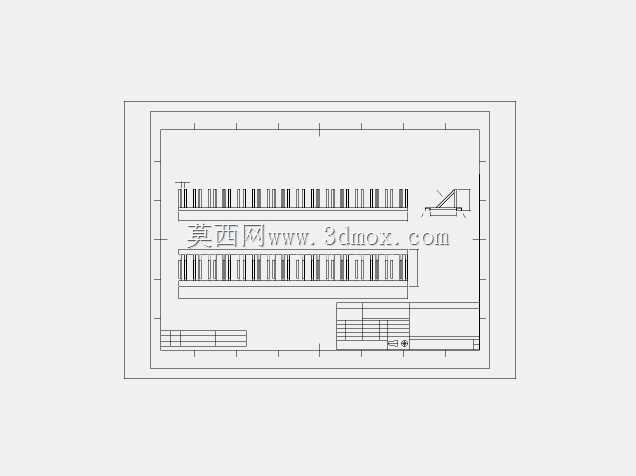

建模过程中对整个架体的装配公差做了严格控制，所有焊接位置的焊缝都做了打磨平齐处理，相邻卡位的安装位置公差控制在±2mm以内，保证每一个卡位的轮槽都对齐顺畅，车辆推入时不会出现卡滞。针对架体的承重性能也做了对应的受力校核，单个卡位可承受100kg的垂直载荷，哪怕是重量较大的电动自行车（符合新国标标准的轻便车型）也可以临时停放，架体整体的抗侧向倾覆力矩满足户外使用的抗风要求，在8级大风的工况下不会出现架体整体侧翻的问题。

在细节设计上，卡位入口处做了向外展开的导向喇叭口，用户停放车辆时不需要精准对准槽位，只要大致将前轮推向卡位入口，顺着导向结构就能顺利将车轮推入限位槽，降低了停放操作的对准难度。架体底部距离地面预留了10mm的间隙，日常清扫时扫帚或者高压水枪可以直接清理架体下方的积灰、落叶，不会出现卫生死角，也避免了架体长期浸泡在地面积水中导致底部锈蚀的问题。
