简化版独栋坡顶民居建筑结构展示

　　做建筑结构三维建模快八年，经手的民用建筑类模型少说也有几百套，这次拿到的这个简化坡顶民居模型，刚好能给刚接触建筑建模的新人做结构拆解参考。先从实际应用场景说，这类简化模型不会直接用于施工图出图，更多是用在建筑方案初期的体量推演、装配式住宅的构件拆分预演，还有面向非专业客户的方案展示环节——毕竟给业主看方案的时候，带内部家具的精细模型反而容易让对方纠结软装细节，先把建筑主体的结构边界、空间尺度讲清楚才是前期沟通的核心。

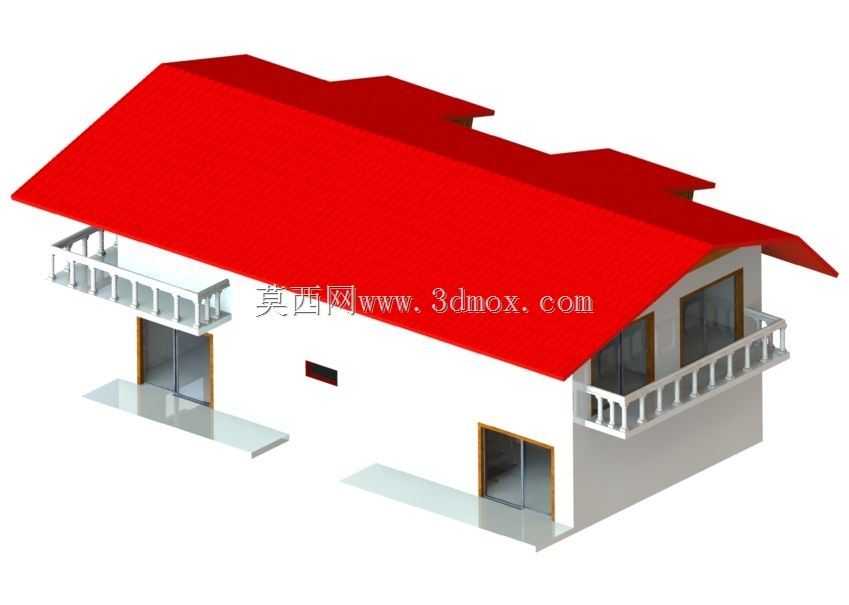

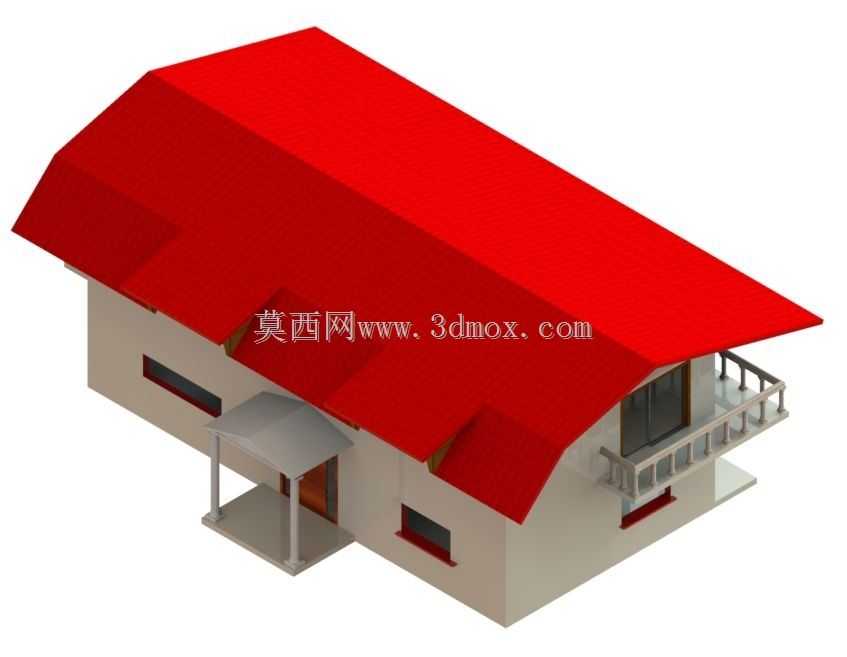

　　先聊设计思路，这个模型走的是极简结构路线，没有做多余的装饰构件，所有墙体都是等厚的实体结构，没有开复杂的线脚或者装饰槽，坡屋顶是整面的斜屋面结构，没有做老虎窗、通风屋脊这类附加构件，连入户门廊都是用最基础的立柱加平板挑檐做的，侧方的阳台也是简化的栏板加立柱，没有做雕花或者镂空装饰。这种设计思路其实很贴合前期方案阶段的需求，建模的时候可以快速调整面宽、进深、檐口高度这些核心参数，不用因为装饰构件的联动修改浪费时间，而且模型面数极低，哪怕是配置一般的办公电脑，旋转、缩放、剖切操作都不会卡顿，做实时方案演示的时候稳定性特别好。

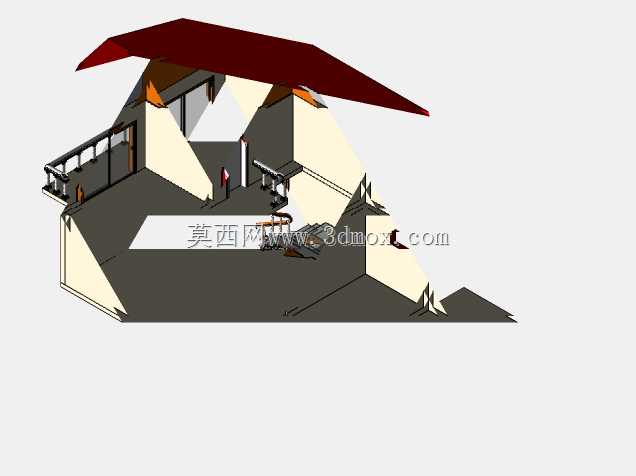

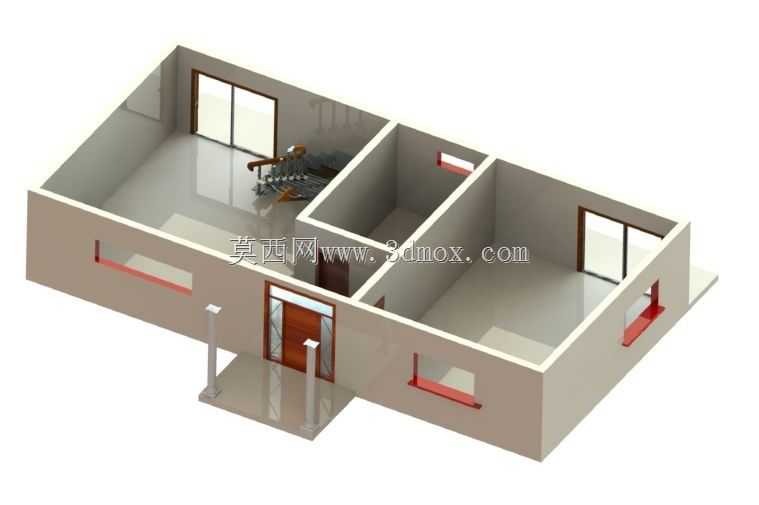

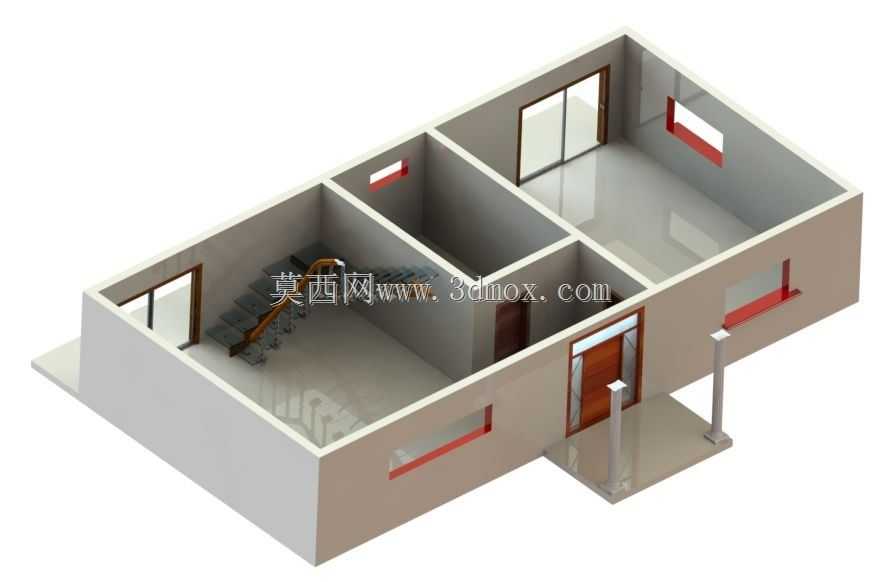

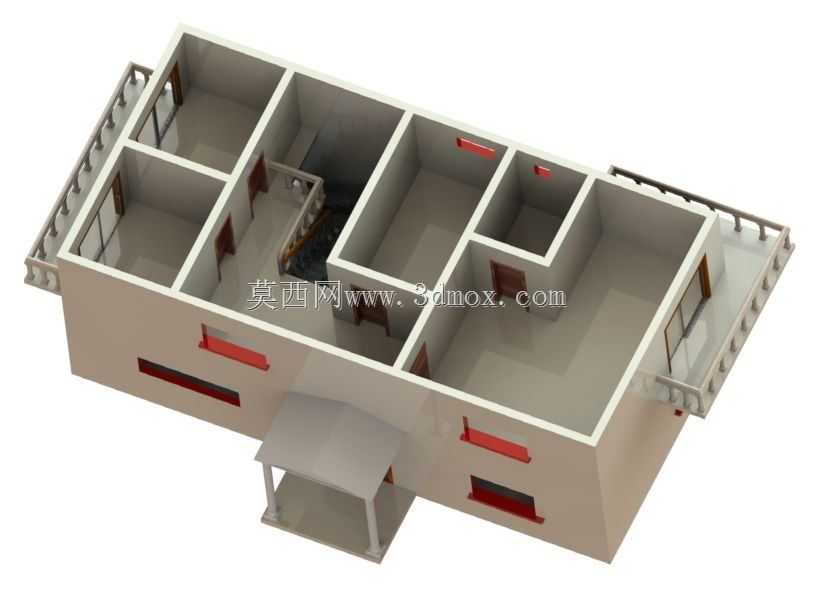

　　再讲实际用途对应的功能特性，这个模型把房屋的核心结构节点都做了明确的区分：墙体、屋面、门窗洞口、门廊、阳台都是独立的实体部件，没有做布尔合并，做结构拆解的时候可以单独隐藏某一部分，比如隐藏屋面就能直接看到室内的空间划分，隐藏侧墙就能展示门窗的安装位置，甚至可以直接在这个基础上替换门窗样式、调整阳台尺寸，快速衍生出不同的方案版本。要注意的是这个模型没有做内部的隔墙、家具、水电管线，属于建筑主体的外壳模型，使用的时候如果要做室内布局展示，需要自行添加内部构件，它本身的定位就是建筑主体的结构基准，不是成品的精细展示模型。

　　接下来说外形尺寸和安装边界的参考逻辑，虽然是简化模型，但所有结构比例都是按照常规乡村独栋住宅的尺度做的：檐口高度控制在常规一层住宅的2.8米到3米区间，坡屋顶的起坡角度在30度左右，这个角度是大部分地区坡屋面排水的最优角度，既不会因为坡度太缓造成积水，也不会因为坡度太陡浪费屋面材料、增加施工难度。入户门廊的挑出宽度在1.2米左右，刚好能满足入户挡雨的需求，又不会因为挑出太多增加结构荷载；侧方阳台的进深在1.5米左右，符合民用建筑阳台的最小使用尺度，栏板高度也卡在1.1米的安全规范阈值上。安装边界方面，这个模型的墙体底部是完全平整的基准面，直接放置在场地平面上就可以做场地适配，不需要额外做基础找平的结构调整，屋面的外檐挑出宽度在0.6米左右，刚好能覆盖墙体的外边缘，避免雨水直接冲刷墙面，做场地排水设计的时候，只要沿着檐口的外边缘做排水沟就可以，不用额外调整屋面的挑出尺寸。

　　从建模实操的角度说，这个模型的结构逻辑很适合新人练习：所有的斜屋面都是通过拉伸实体然后剖切得到的，没有用复杂的曲面建模，墙体的门窗洞口都是通过布尔运算直接开洞，没有做多余的收口构件，新手跟着这个模型的结构逻辑走，能快速掌握民用建筑建模的核心思路——先定基准轴网，再做墙体主体，然后开洞口、加附属结构，最后做屋面，不用一开始就纠结复杂的装饰细节。另外这个模型的所有构件都是参数化可编辑的，比如要改成两层住宅，只要把墙体向上拉伸，复制一层门窗洞口，再调整屋面的高度就可以，不需要重新搭建整体结构，做方案迭代的时候效率非常高。

　　还要提一下实际使用的时候容易踩的坑，因为是简化模型，它的墙体没有做厚度区分，外墙和内墙都是统一厚度，实际做施工图深化的时候，要根据当地的节能要求调整外墙厚度，添加保温层结构；屋面也没有做防水、保温的分层结构，只是一个实体的屋面构件，做深化设计的时候要自行叠加工艺层；门窗构件只是简单的板式结构，没有做窗框、玻璃的拆分，要做精细展示的时候需要替换成成品门窗模型。不过这些简化处理都是符合前期方案模型的定位的，毕竟前期阶段核心是把控整体尺度和结构关系，过细的构件反而会干扰方案判断。
