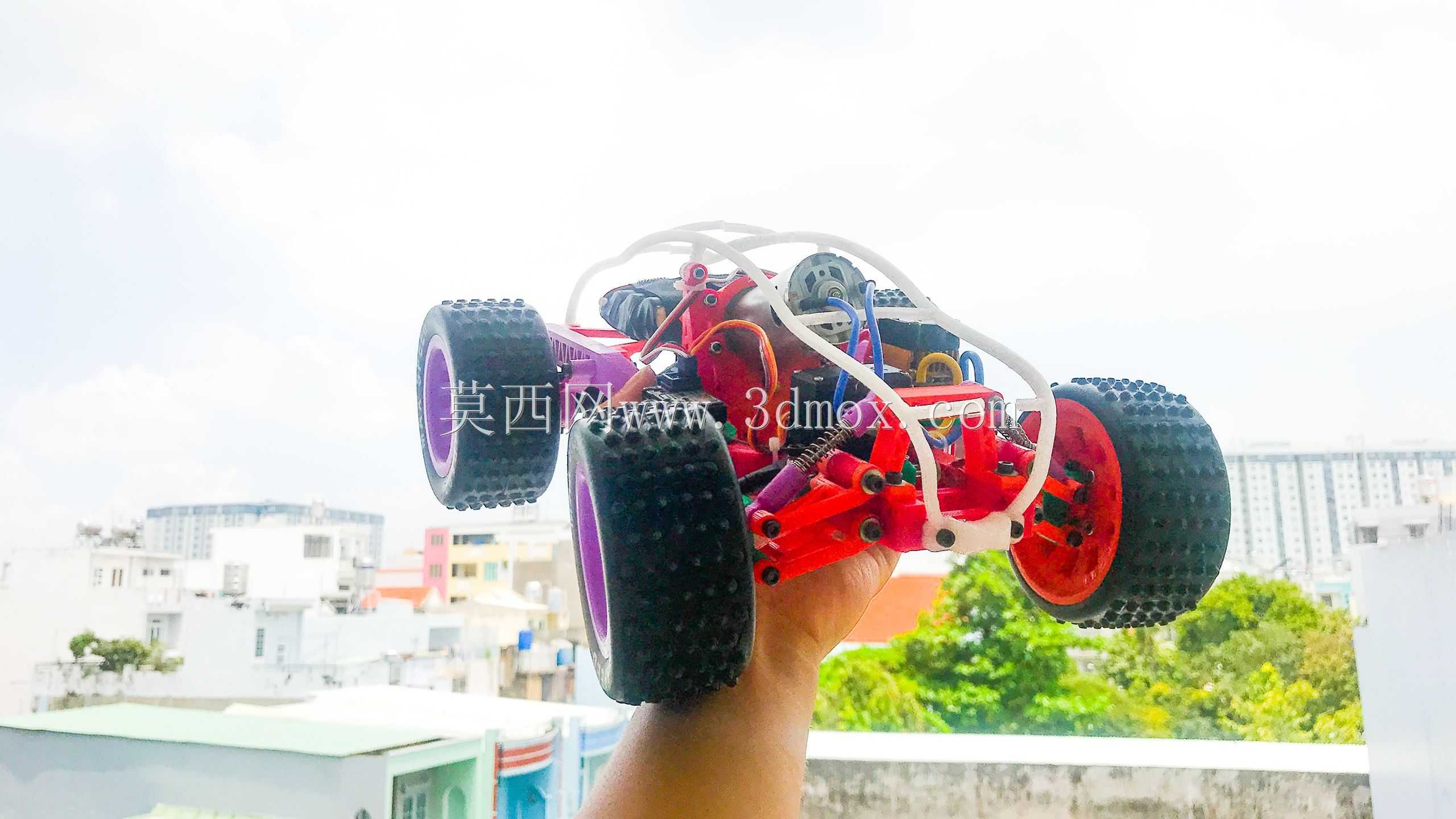

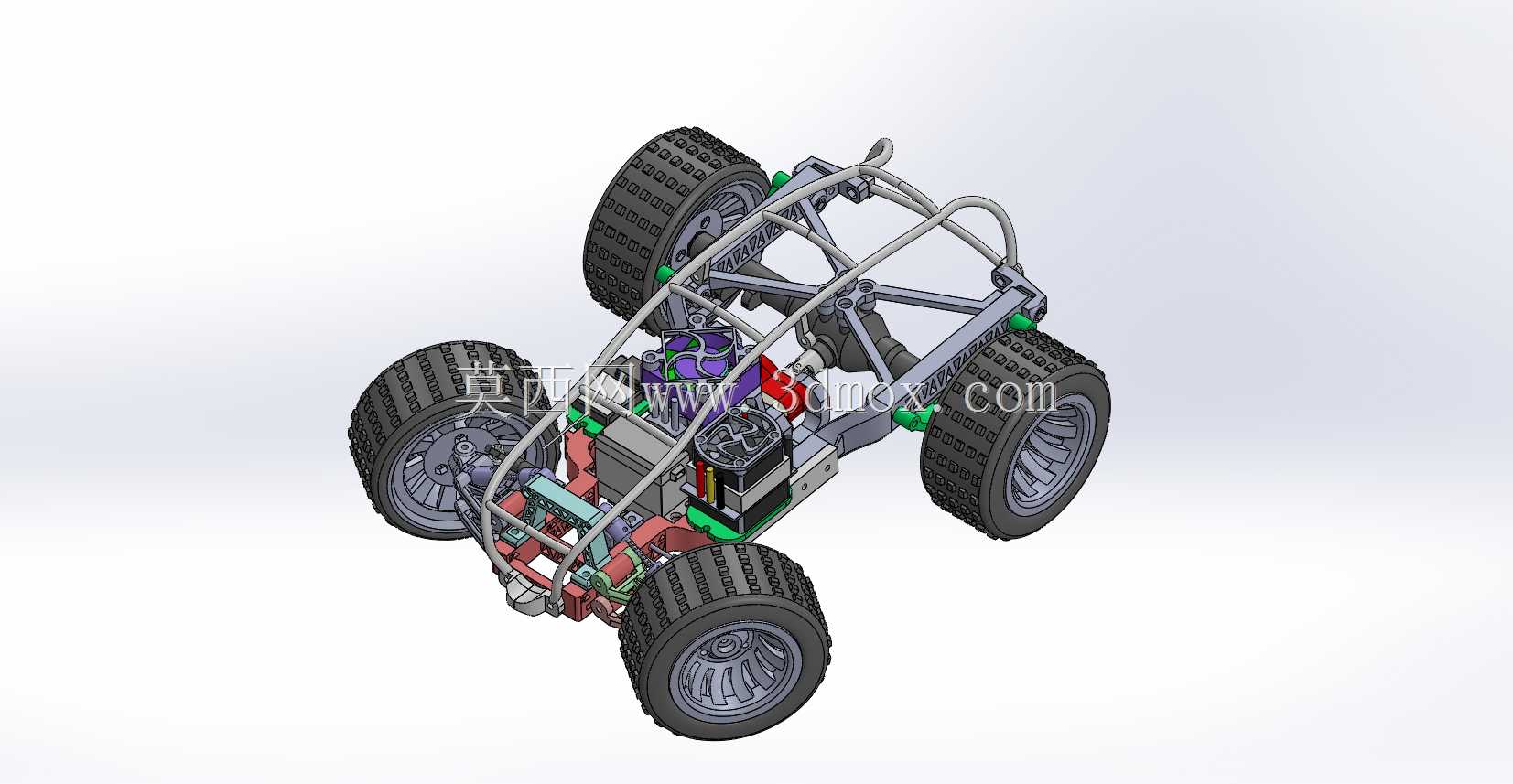

无刷动力越野遥控小车结构设计

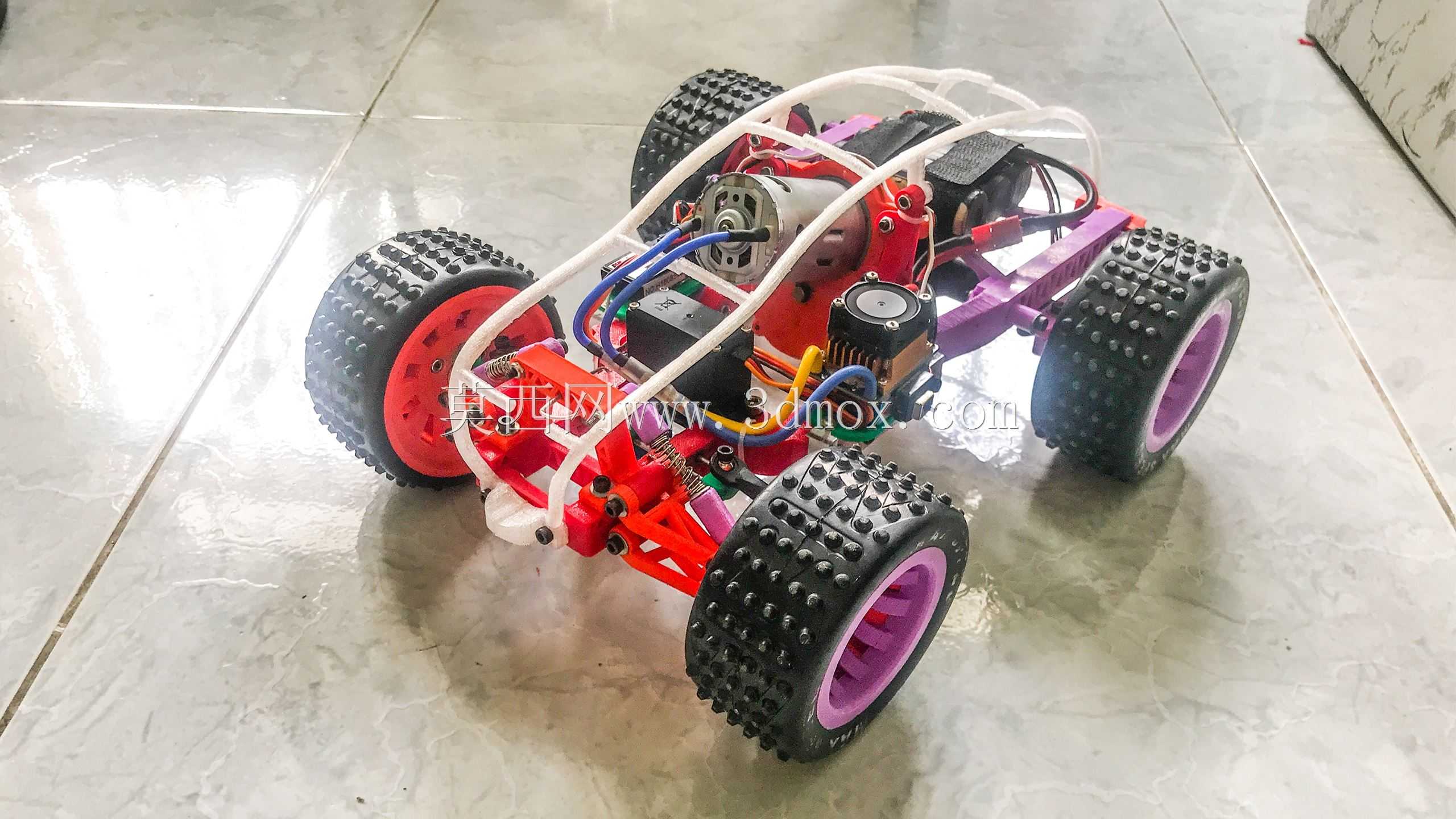

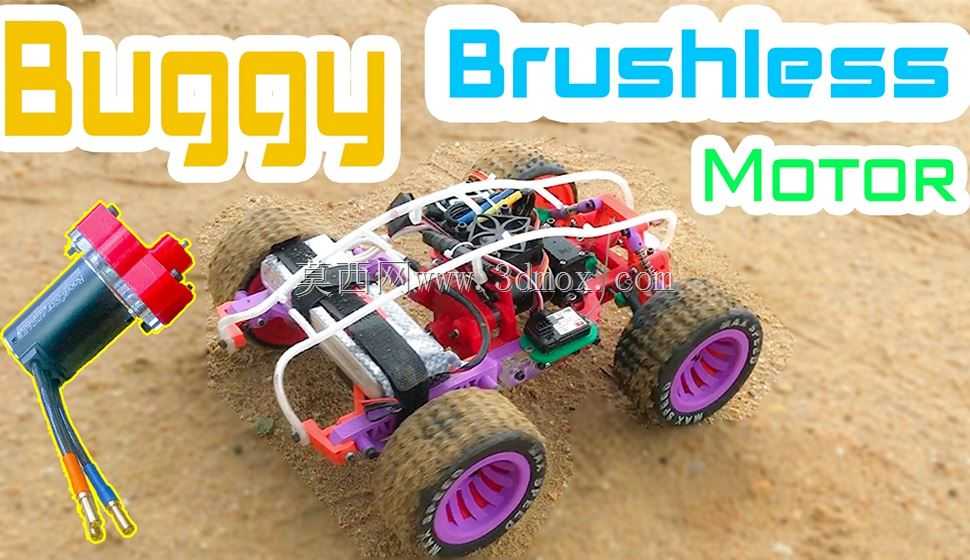

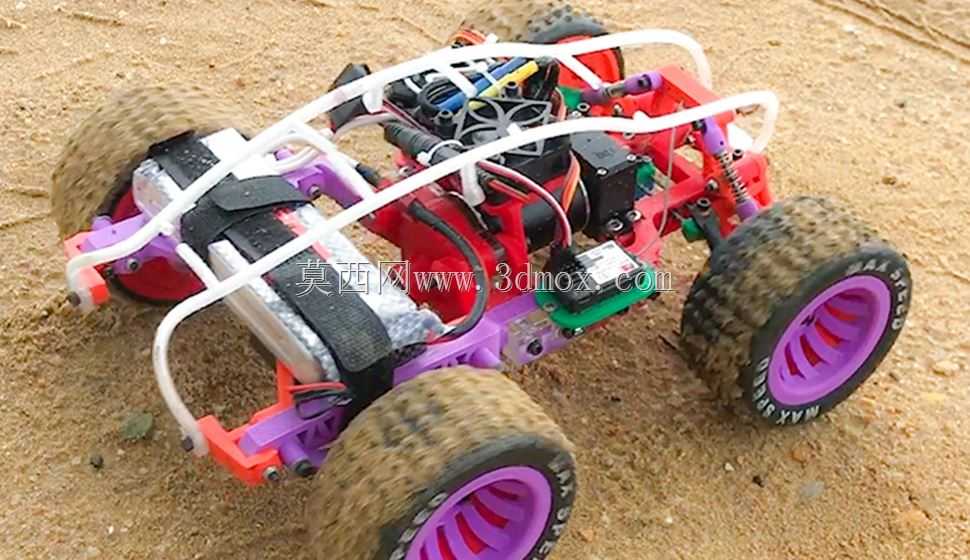

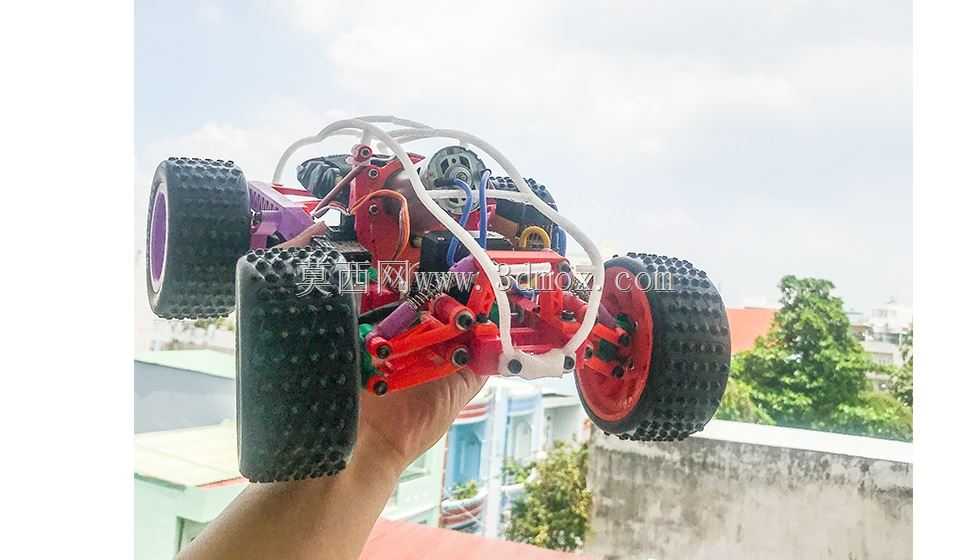

这款无刷动力越野小车的结构设计，核心围绕非铺装路面的通过性与动力输出效率展开，适配桌面级3D打印制作的个人DIY场景，也可作为小型移动载具的验证平台使用。从实际应用场景来看，该结构可满足户外沙地、碎石路面的小型遥控行驶需求，也能作为高校机械创新实训、创客教育的实操载体，帮助学习者理解轮式载具的动力传递、悬架适配、重心匹配等核心工程逻辑。

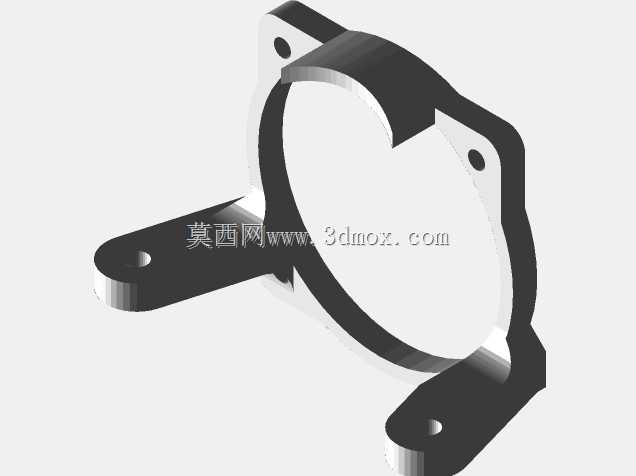

动力单元采用外转子无刷电机作为动力源，相比传统有刷电机，其转速上限更高、运转损耗更低，持续输出扭矩的稳定性更强，能够匹配越野场景下频繁的负载波动需求。电机的安装位预留了标准的电机固定孔距，可适配不同KV值的同规格外转子无刷电机，安装边界预留了足够的散热间隙，避免长时间大负载运转下的热量堆积，同时电机输出端直接衔接减速齿轮组，省去了过长的传动链路，减少动力传递过程中的机械损耗。

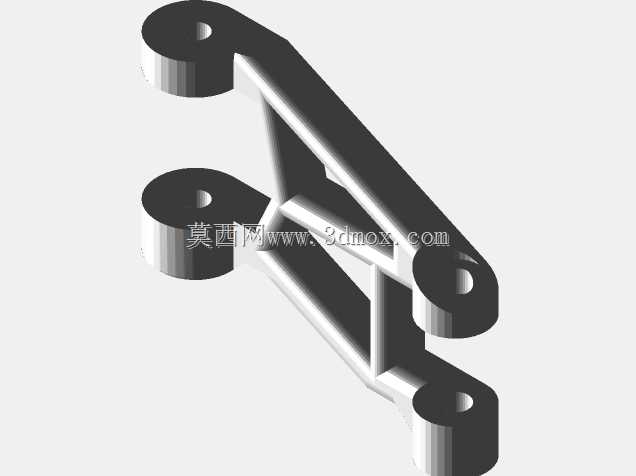

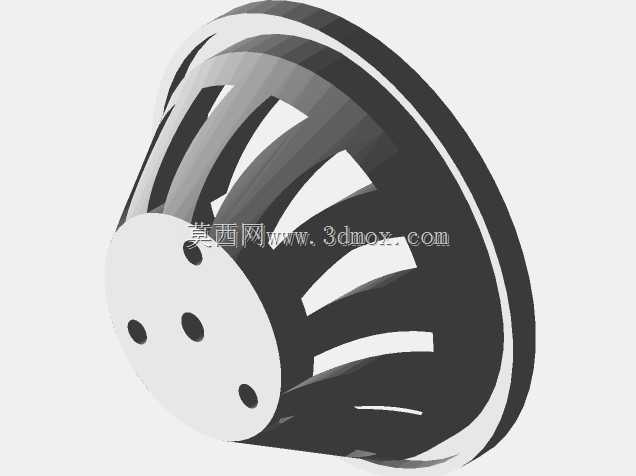

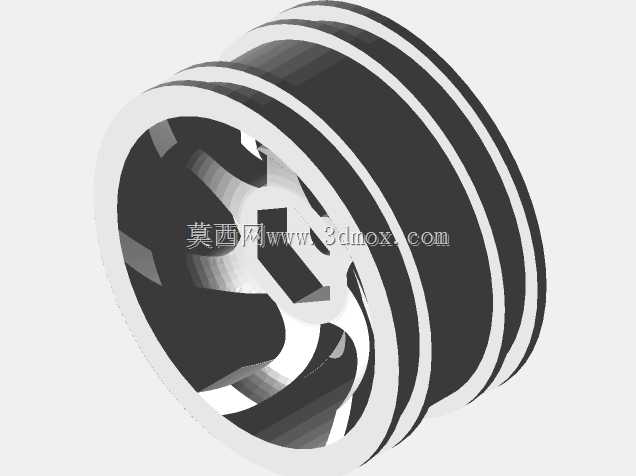

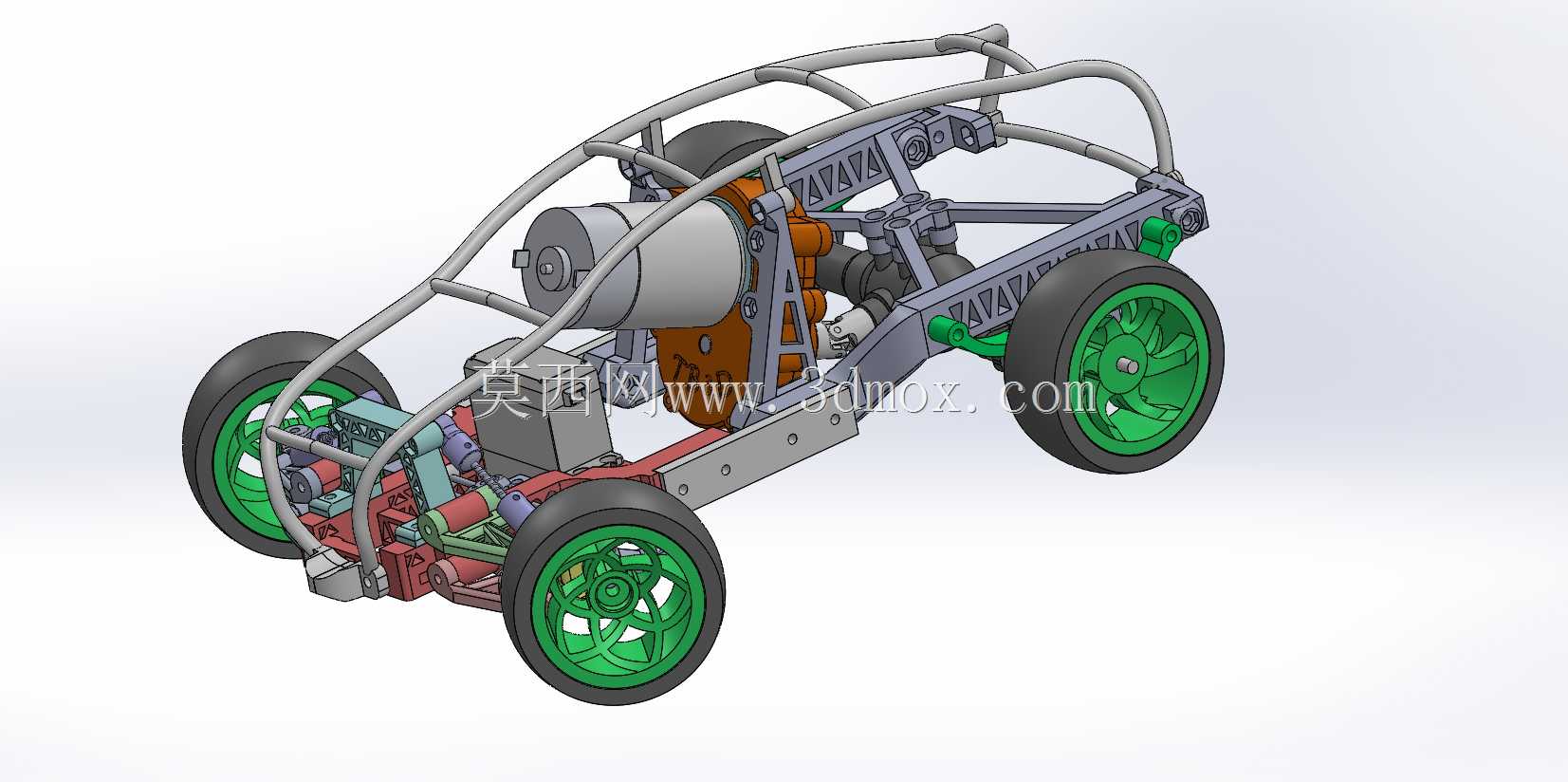

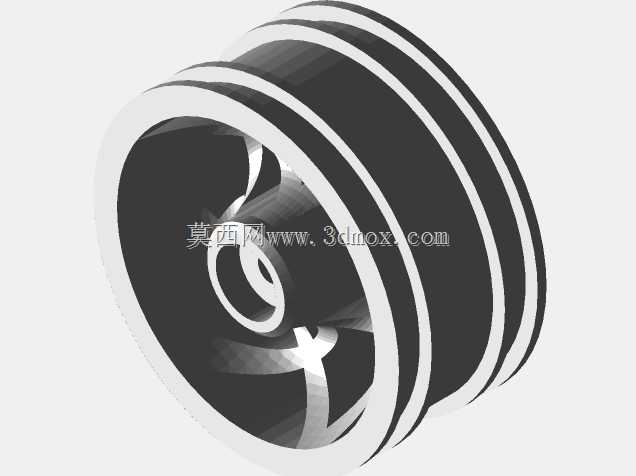

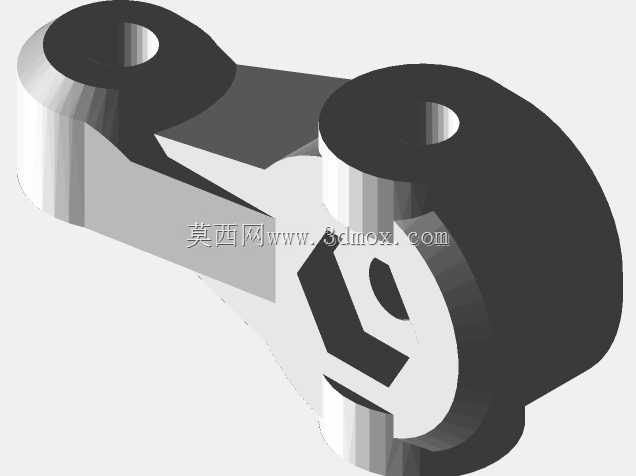

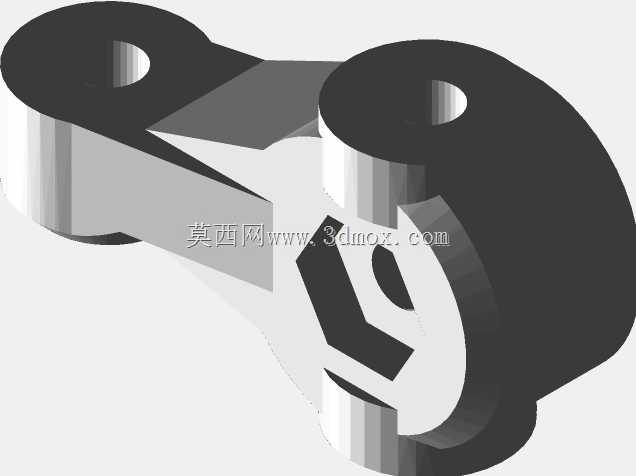

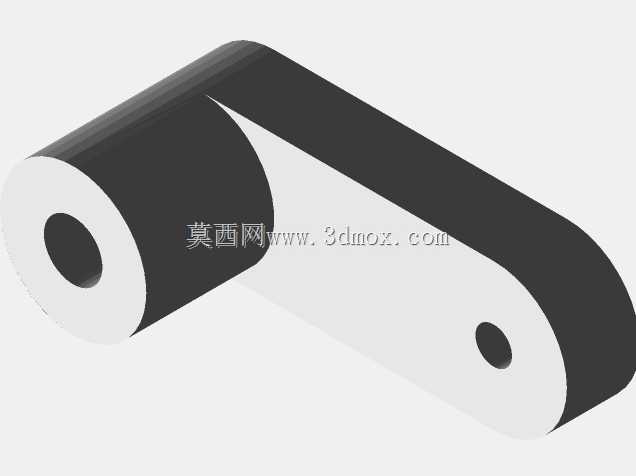

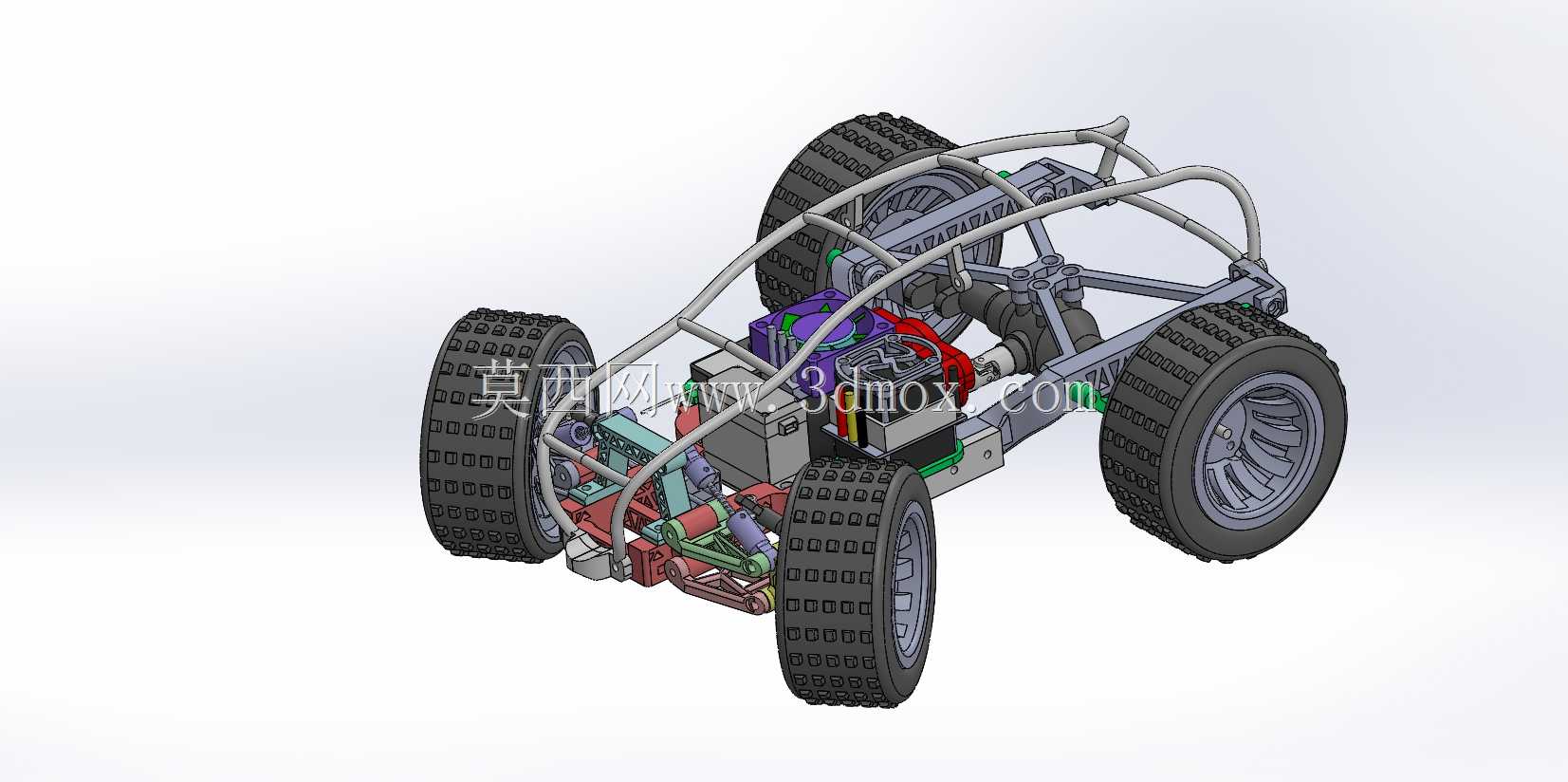

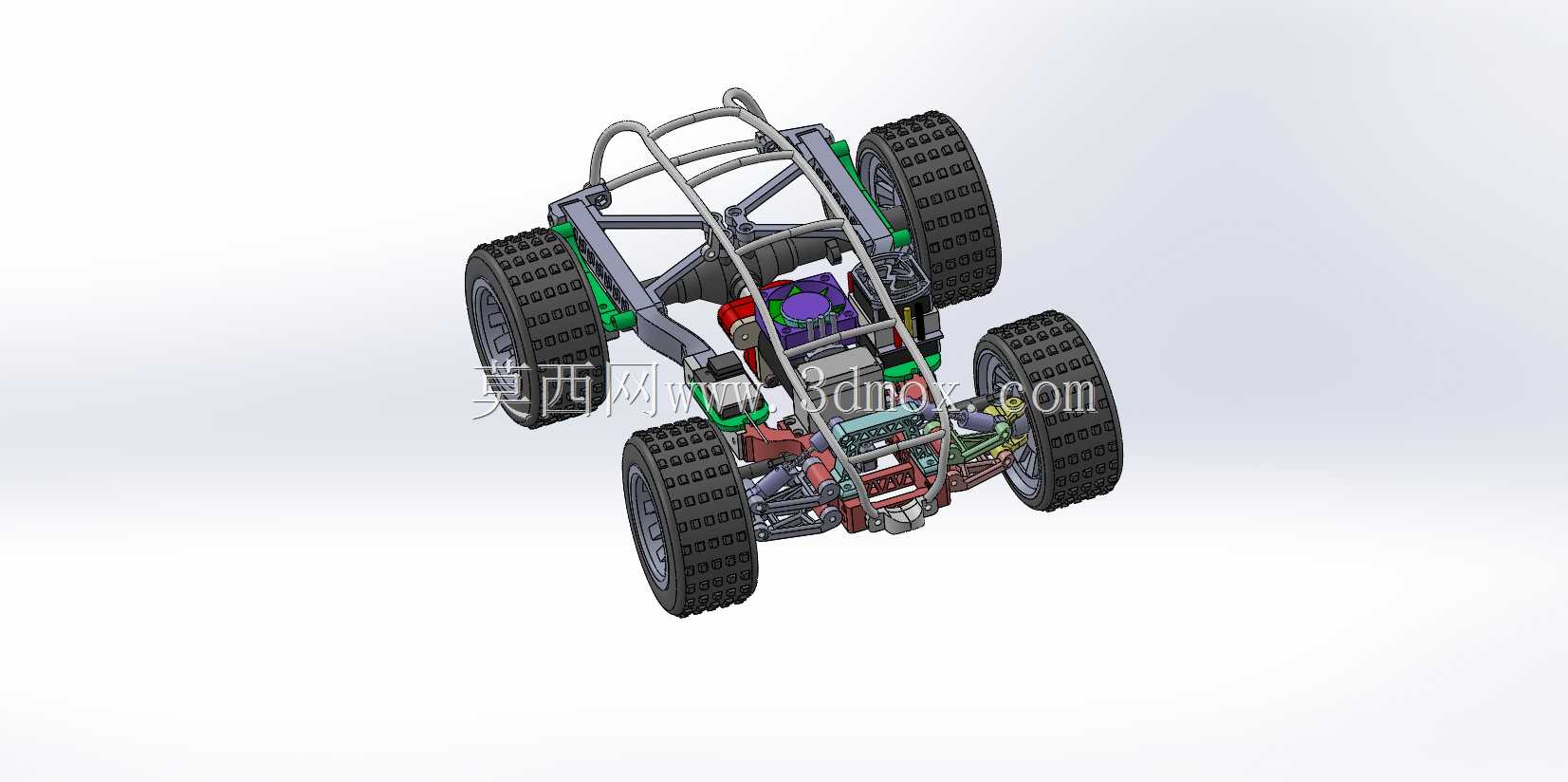

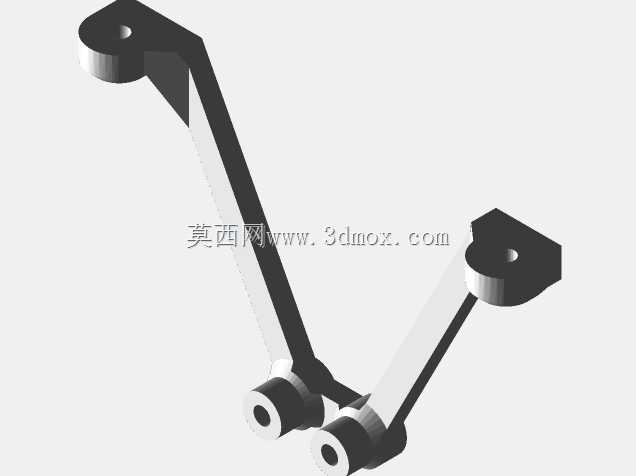

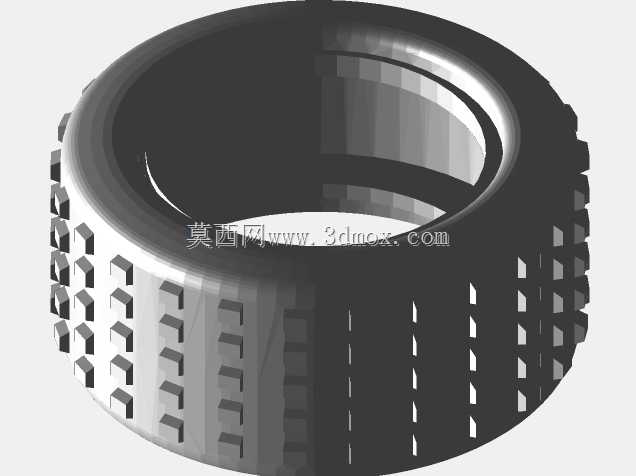

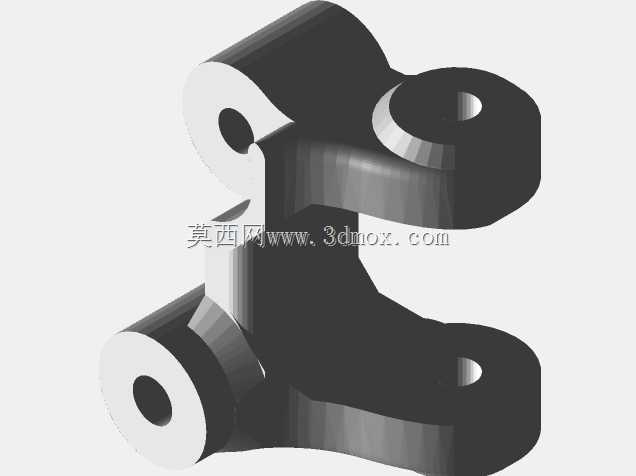

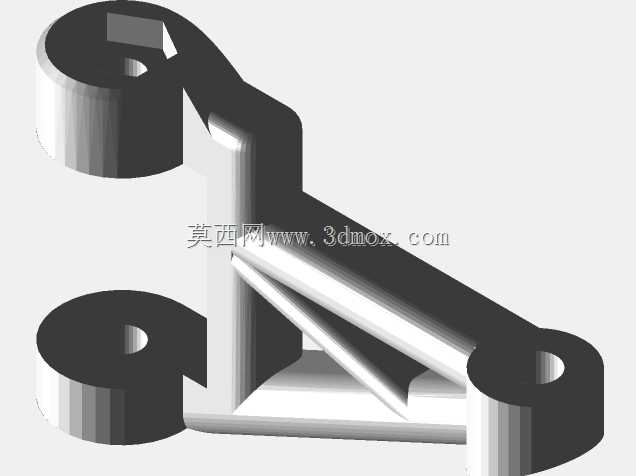

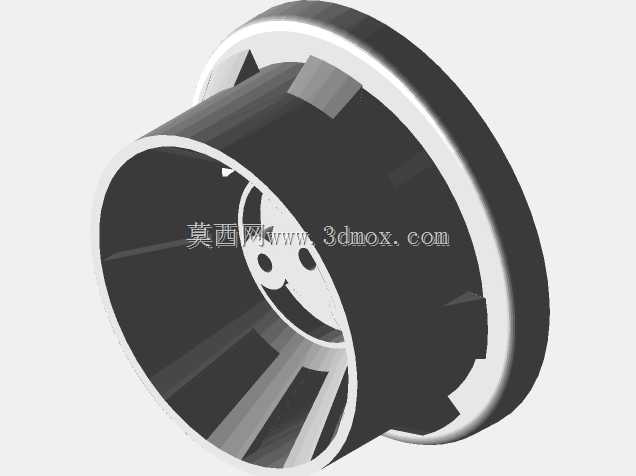

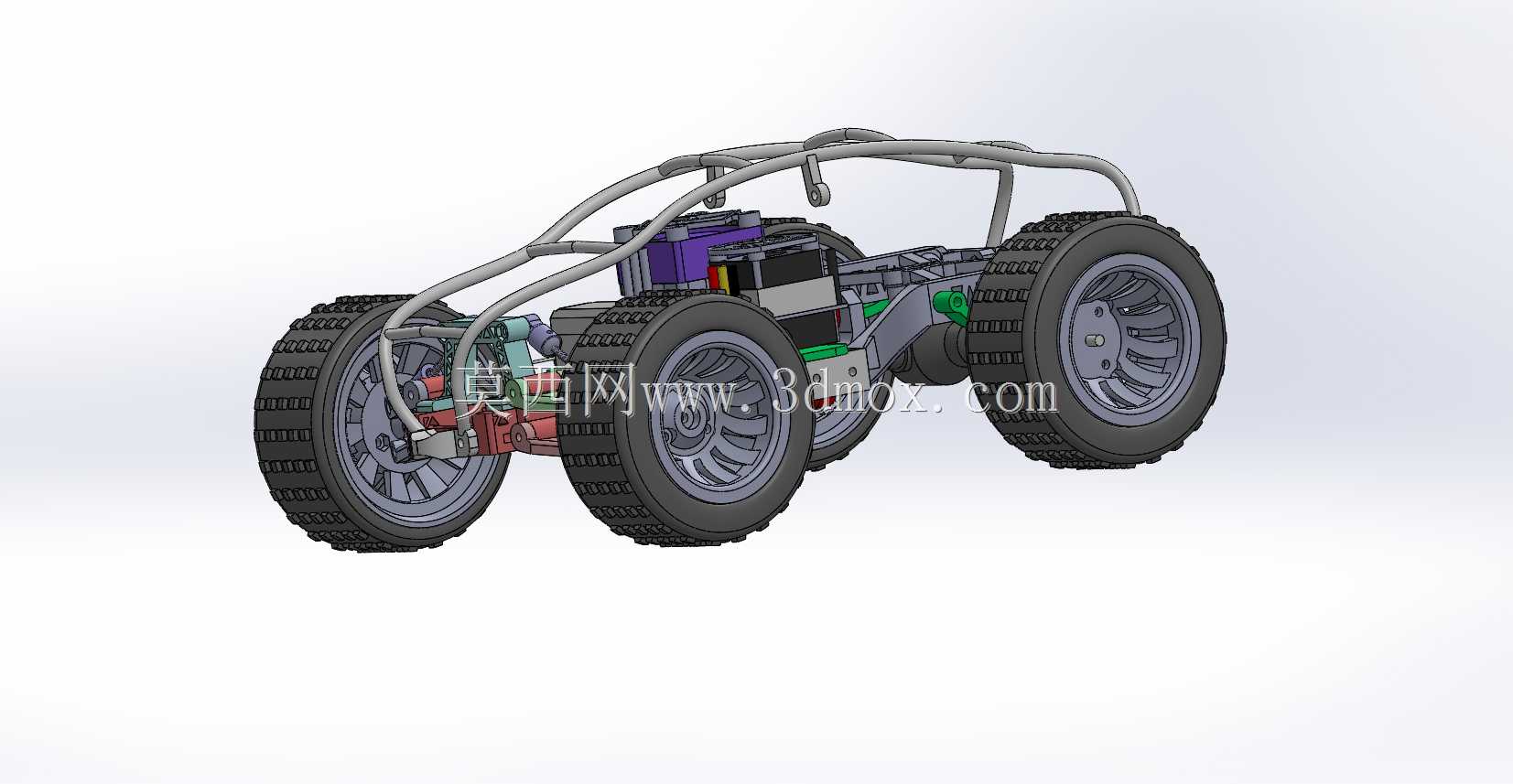

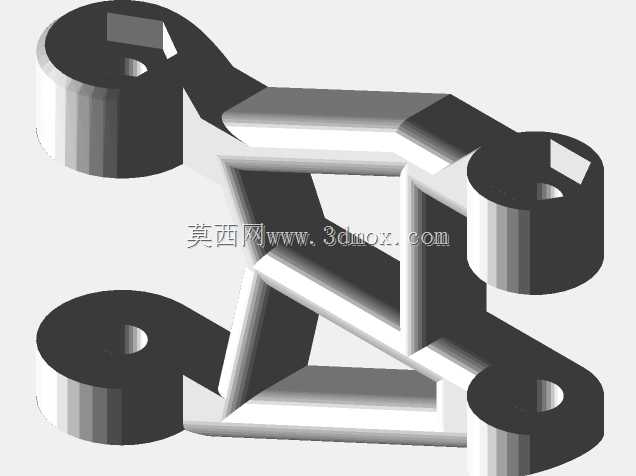

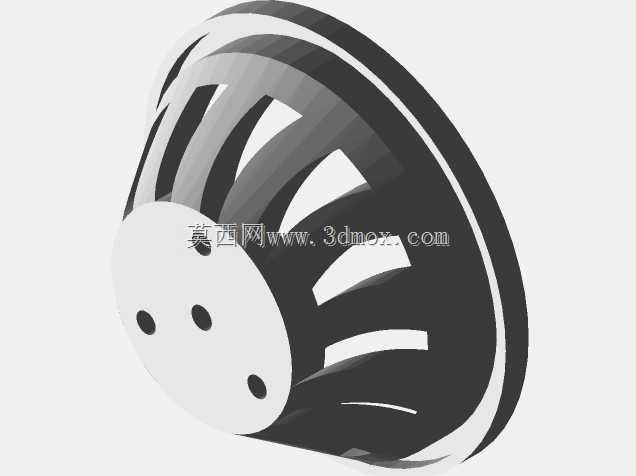

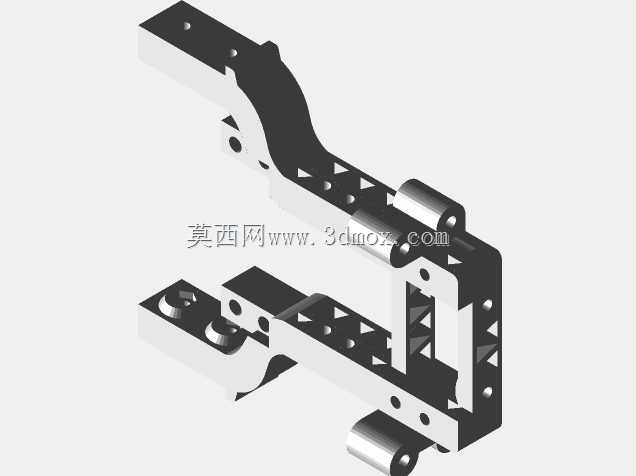

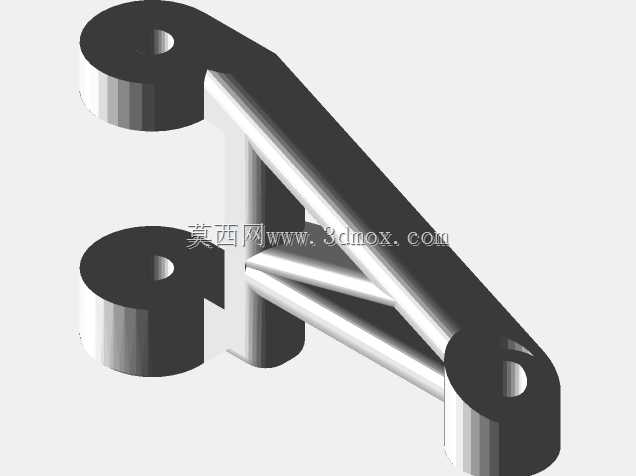

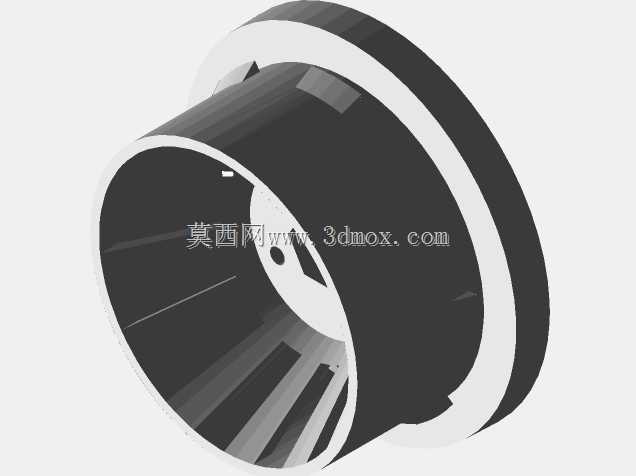

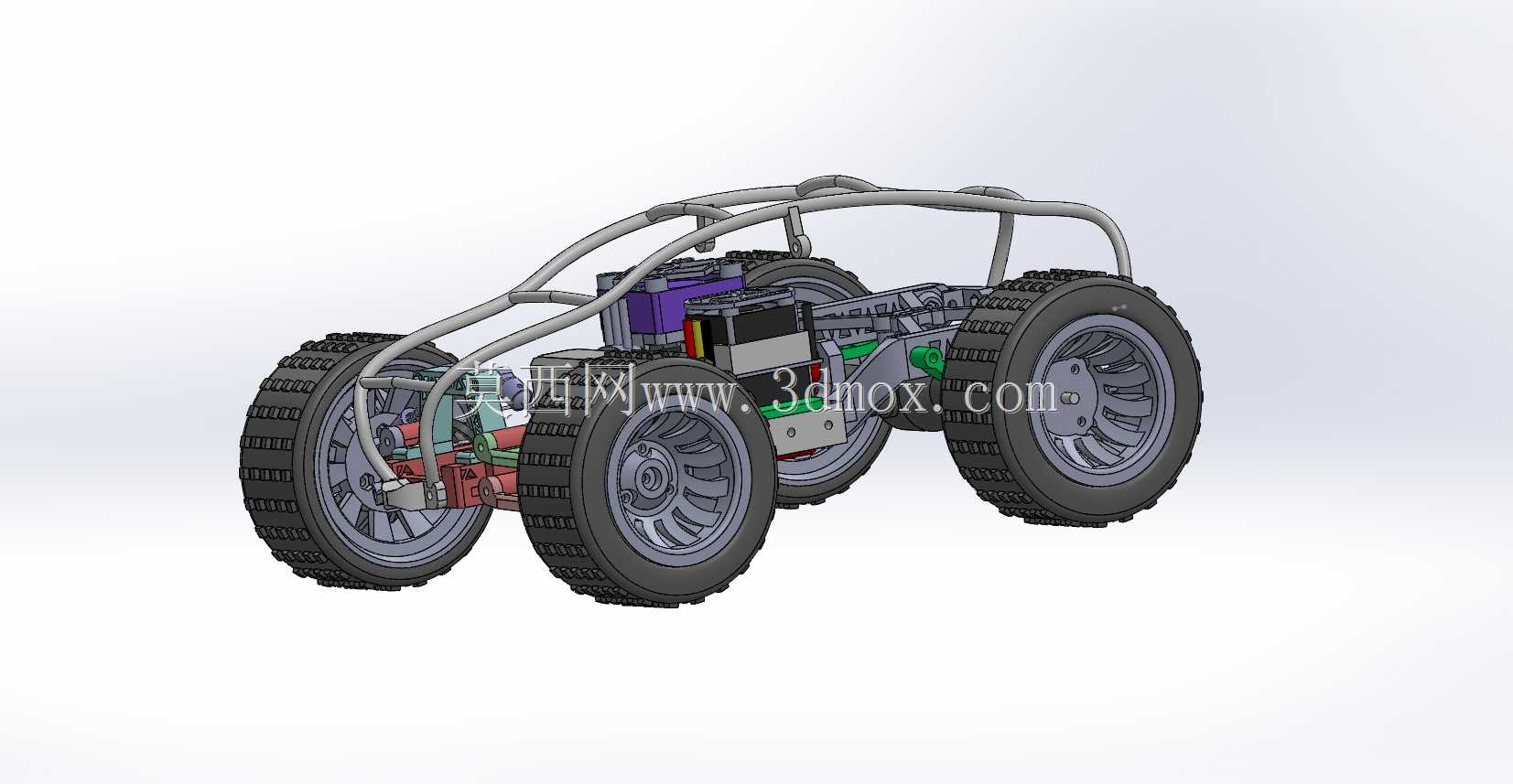

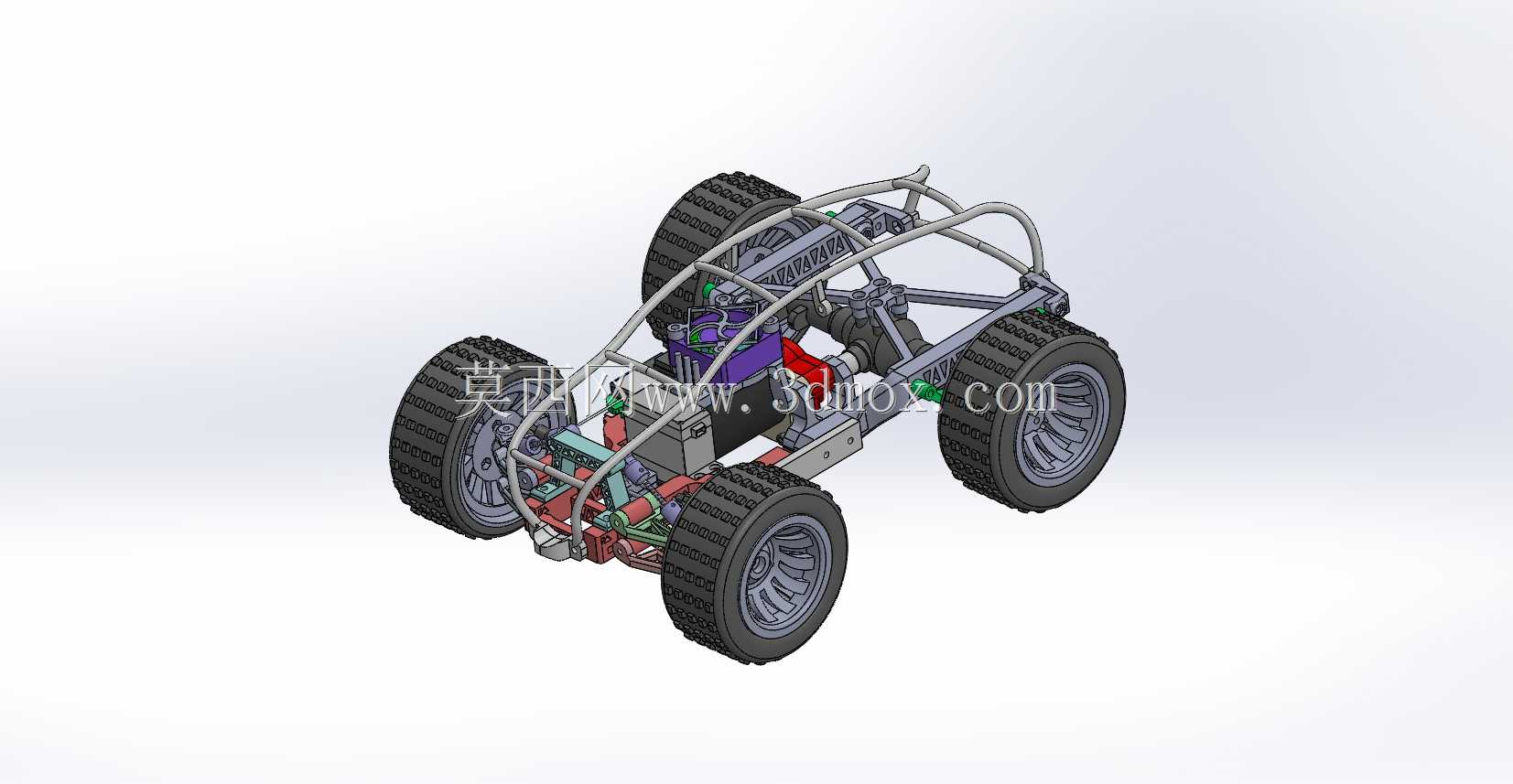

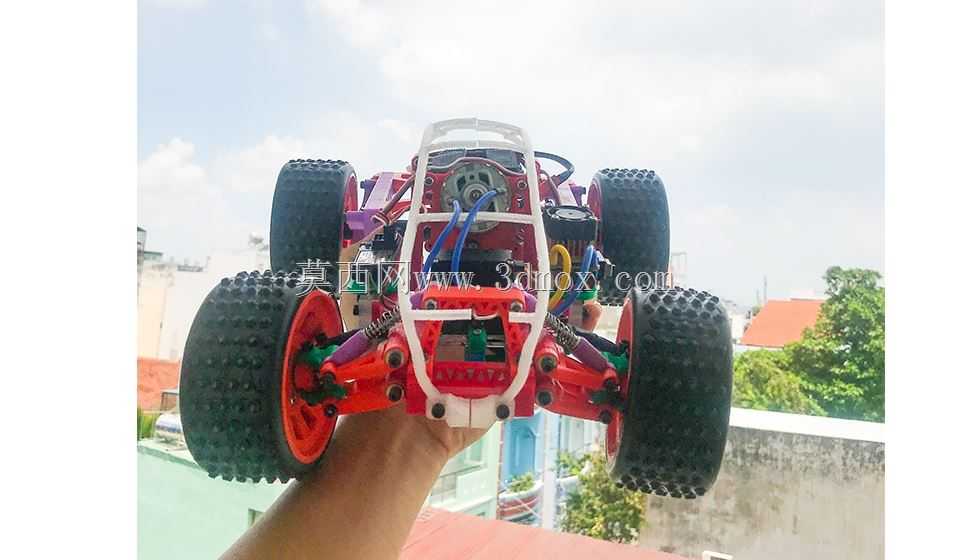

行走系统采用大颗粒深胎纹的越野轮胎，胎皮材质选用软性耐磨材质，轮毂为多辐式镂空结构，既能够降低非簧载质量，也能在沙地行驶时甩出附着在胎面的沙土，避免胎纹被填塞导致抓地力下降。悬架部分采用独立的摆臂结构，摆臂与车架的连接位预留了铰接间隙，可适配不同硬度的减震阻尼件，在颠簸路面行驶时能够通过摆臂的上下摆动抵消路面冲击，保证四个轮胎始终与地面保持接触，避免动力流失。车架主体采用分层式结构布局，上层为电子设备安装位，可容纳电调、电池、遥控接收单元，各部件的安装位都预留了走线槽与固定孔位，能够根据不同的电子件尺寸做适配调整；下层为传动与悬架安装基座，整体重心控制在车架几何中心偏下的位置，高速过弯时能够降低侧翻风险。

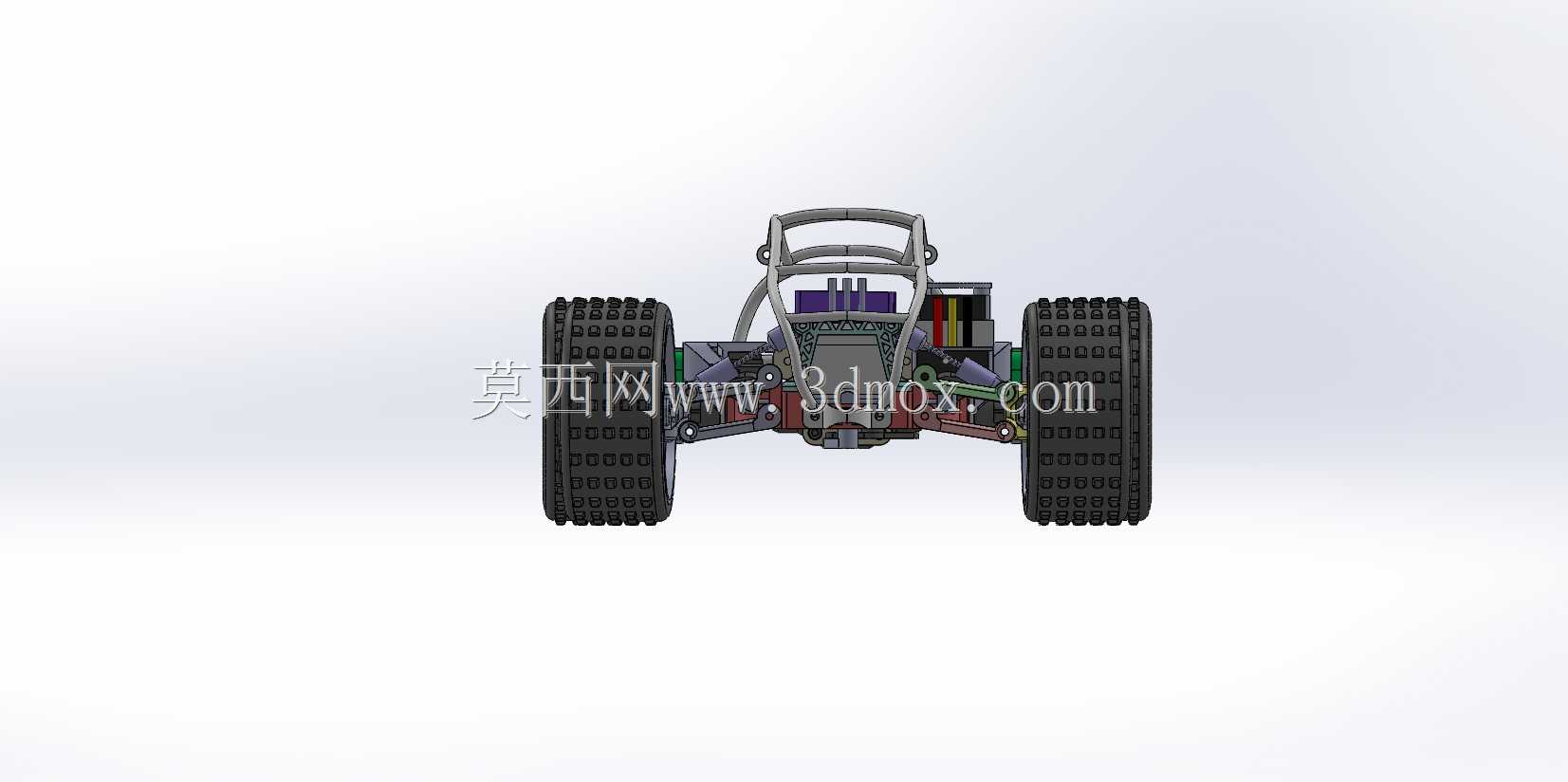

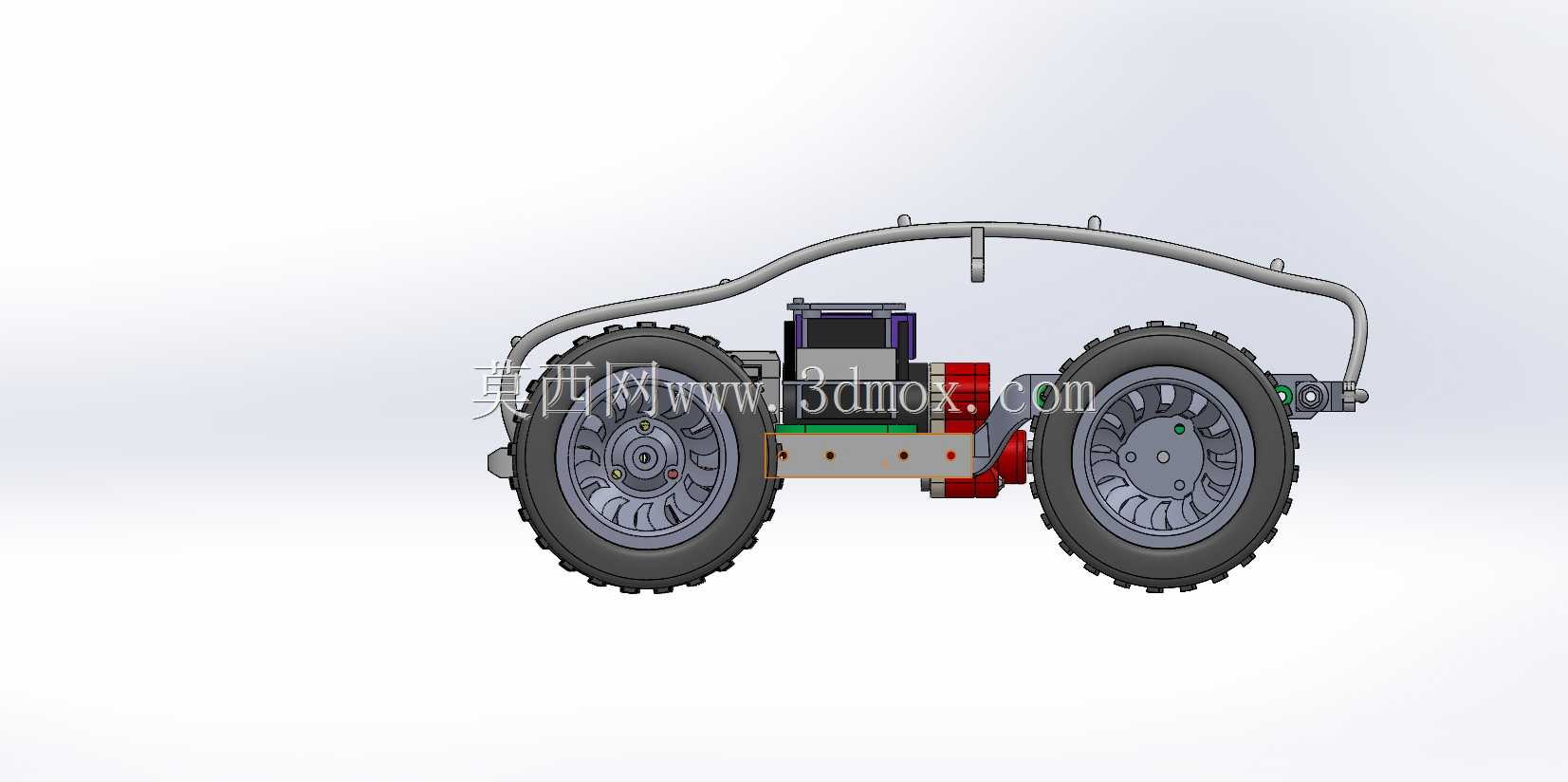

从安装边界来看，整车轮距与轴距的匹配经过多轮调整，轮距略大于常规同比例平跑车，能够提升横向稳定性，轴距则根据电池的安装尺寸做了适配，既不会因为轴距过长导致转弯半径过大，也不会因为轴距过短导致直线行驶稳定性不足。车架的各连接部位都做了加强筋设计，在3D打印制作的场景下，能够在控制整体重量的前提下提升结构强度，避免飞坡、碰撞时出现结构断裂。传动系统采用直传四驱结构，前后桥的动力通过中央传动轴传递，差速结构预留了调整空间，可根据行驶场景更换不同阻尼的差速油，在铺装路面行驶时提升转向灵活性，在越野路面行驶时提升轮间动力分配的合理性。

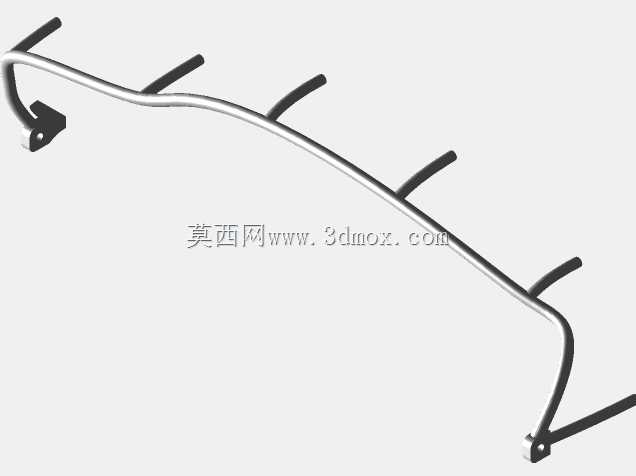

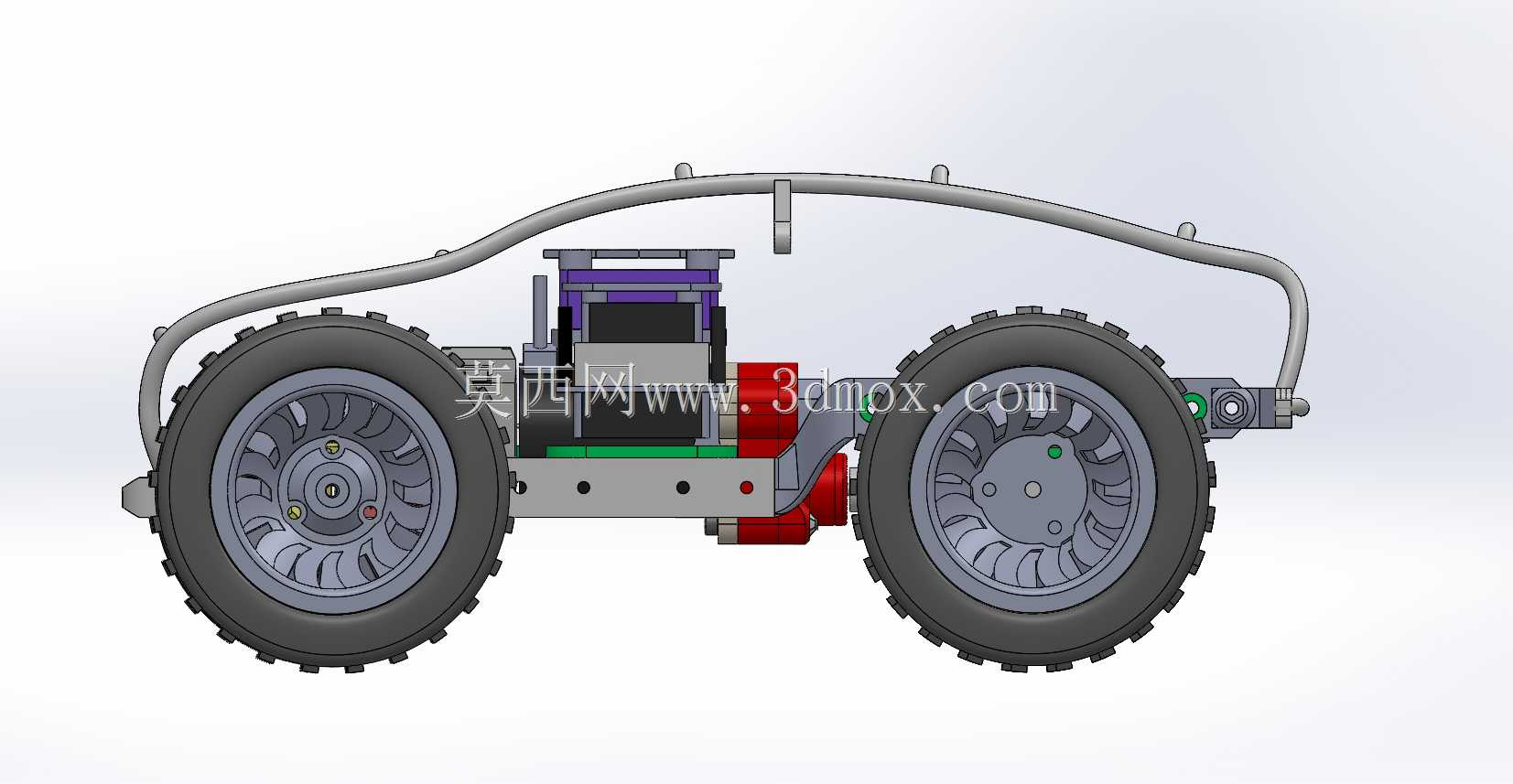

整车的外形设计兼顾了气动特性与防护需求，车壳部分采用窄头宽尾的造型，前部预留了电机散热的进风口，后部则做了扰流造型，高速行驶时能够提供一定的下压力，同时车壳的安装位采用快拆结构，无需工具即可快速拆卸，方便调整内部电子设备与更换电池。车架前部加装了防撞结构，采用软性材质连接，碰撞时能够通过自身形变吸收冲击能量，避免冲击力直接传递到车架主体与传动部件，提升整体结构的耐用性。

在设计思路上，该结构优先考虑了DIY制作的便利性，所有非标准结构件都可通过桌面级FDM3D打印机制作，无需复杂的机加工工序，各部件的配合公差经过反复验证，打印完成后仅需简单修整即可完成装配，降低了个人制作者的加工门槛。同时各易损部件都采用模块化设计，摆臂、轮毂、防撞件等碰撞易损位置可单独更换，无需替换整个车架，降低了后期的维护成本。从功能特性来看，该小车可通过更换不同齿比的传动齿轮调整动力输出特性，更换大齿比齿轮时可提升低速扭矩，适配攀爬、重载的使用场景；更换小齿比齿轮时可提升最高转速，适配高速平跑的使用需求，具备较强的场景适配能力。
