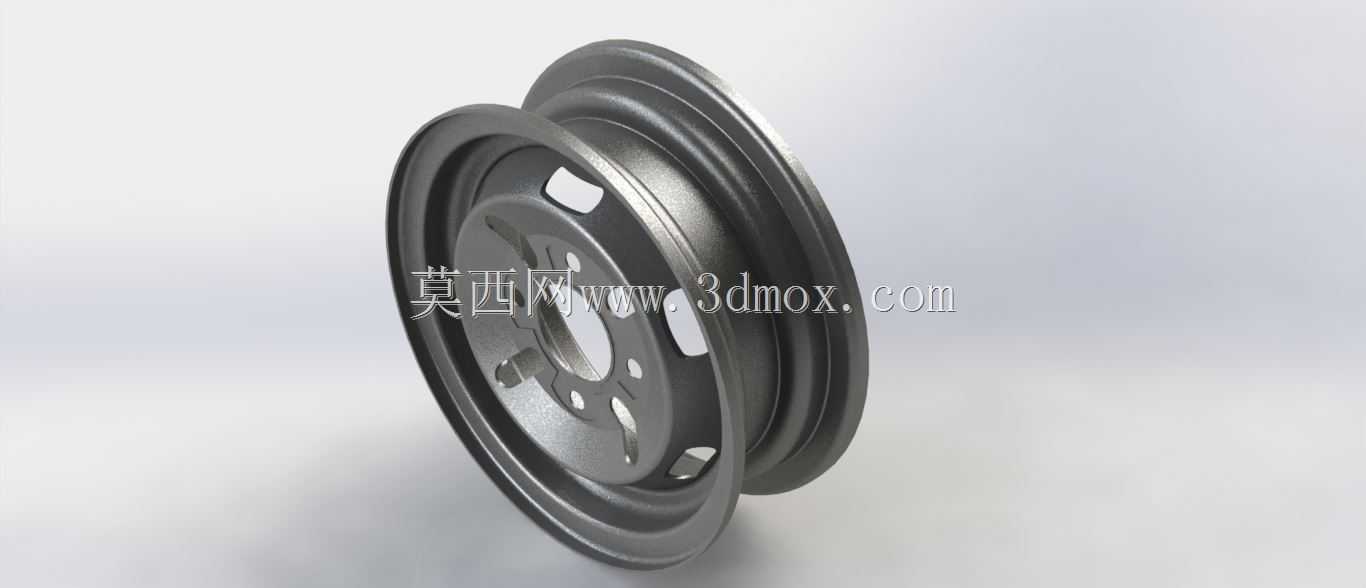

适配微型代步车型的钢制轮辋结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:323933
  • 适配微型代步车型的钢制轮辋结构设计

这类钢制轮辋主要面向微型低速代步车型的配套需求,日常应用场景覆盖城乡短途代步、厂区物料转运、小型农用作业车辆的行走系统配套,区别于乘用轿车的铝合金轮毂,钢制结构的抗冲击特性更适配非铺装路面的颠簸工况,在乡村土路、厂区碎石路面行驶时,遇到硬物冲击不易出现脆性开裂,维护成本也远低于同尺寸铝合金轮毂。从功能特性来看,轮辋作为轮胎的安装承载基体,需要同时兼顾轮胎固定、制动力传递、整车载荷承载三个核心作用,轮缘部分的翻边结构采用圆弧过渡设计,避免应力集中,在轮胎充气后能够紧密贴合胎圈位置,防止高速行驶或者急转向时轮胎脱圈;中心的安装孔位采用等距分布的螺栓孔设计,匹配对应车型的轮毂轴承安装座,安装接合面设计有0.2mm的平面度公差要求,保证轮辋安装后不会出现径向跳动,减少行驶过程中的车轮抖动问题。设计过程中首先要确定适配轮胎的规格参数,轮辋的名义宽度、轮缘高度需要完全匹配对应轮胎的胎圈尺寸,避免出现轮胎装配过松或者过紧的问题,过松会导致轮胎与轮辋之间出现相对滑动,加速气门嘴磨损,过紧则会给轮胎拆装带来极大难度,甚至在装配过程中损伤胎圈钢丝。通风孔的设计并非随意开设,除了给制动系统留出散热通道之外,孔位的分布需要经过动平衡校核,每个孔位的位置度公差控制在0.15mm以内,减少轮辋自身的不平衡量,降低后期轮胎装配后的动平衡配重块使用量;轮辋的轮辐部分采用变厚度冲压设计,靠近中心安装座的位置厚度更大,向轮缘方向逐渐减薄,在保证整体结构强度的前提下尽可能降低自重,减少整车的簧下质量,提升行走系统的响应速度。安装边界方面,轮辋的偏距参数需要严格匹配车型的转向节设计,偏距过大会导致轮辋向内偏移,容易与减震器、转向拉杆发生运动干涉,偏距过小则会让轮辋向外突出,超出翼子板的覆盖范围,行驶过程中带起的泥水会飞溅到车身侧面,同时还会改变轮毂轴承的受力角度,加速轴承磨损;中心孔的直径需要与轮毂轴头的定位直径采用过渡配合,装配时能够起到定位作用,避免螺栓承受额外的径向剪切力,延长紧固件的使用寿命。实际使用过程中,这类钢制轮辋即便出现轻微变形,也可以通过冷校正的方式修复,不需要整体更换,对于使用成本敏感的低速车型用户来说十分友好,轮辋表面采用电泳防锈处理,能够适应雨天、泥泞路段的腐蚀环境,不会因为短时间的涉水就出现大面积锈蚀。在结构校核阶段,需要重点验证轮辐与轮辋本体的焊接位置强度,采用二氧化碳气体保护焊的焊缝需要满焊处理,焊后进行去应力处理,避免车辆长期满载行驶后焊缝位置出现疲劳开裂;轮缘部分的硬度需要控制在合理区间,硬度过高在受到冲击时容易开裂,硬度过低则容易出现永久变形,导致轮胎密封失效。
