小型汽车减震缓冲结构三维建模

在汽车底盘悬挂系统的设计迭代中，减震部件始终是影响驾乘质感与行驶稳定性的核心零件，本次呈现的小型减震结构，可适配微型代步车型、模型车以及小型代步设备的悬挂缓冲场景，也可作为3D打印验证减震原理的教学演示样件使用。从实际功能来看，该结构核心作用是吸收路面传递的冲击能量，抑制弹簧吸震后反弹时的往复震荡，降低行驶过程中传递到车架的刚性冲击，避免部件因长期交变载荷出现疲劳损坏。

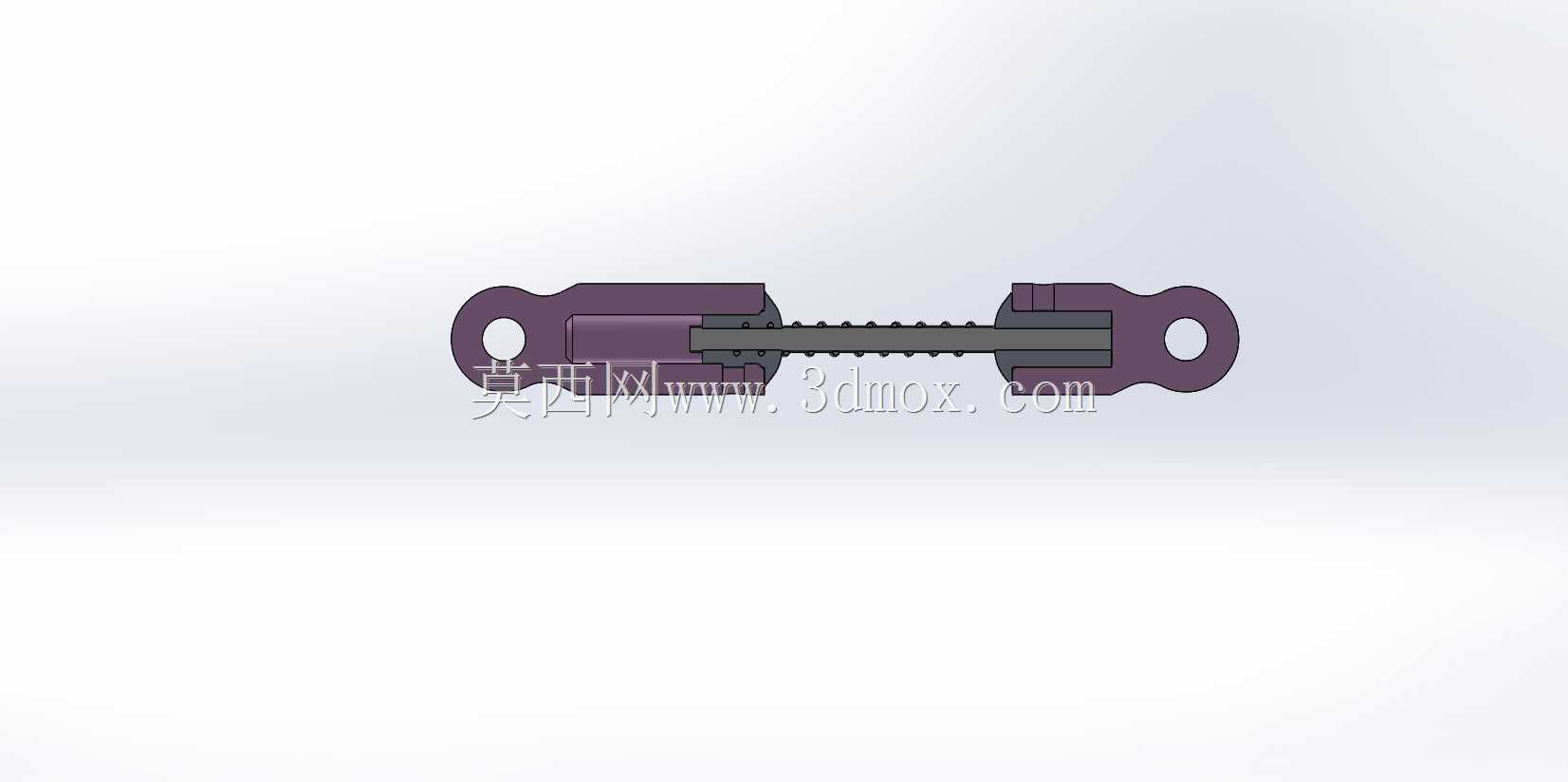

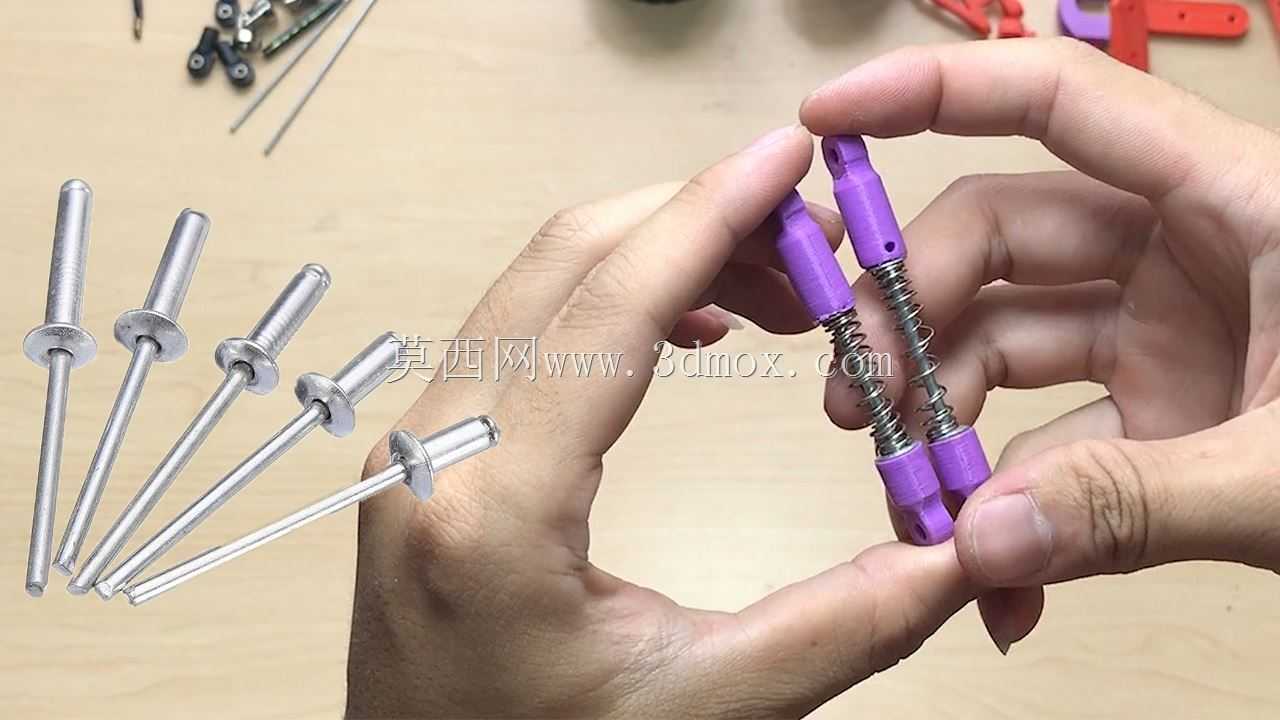

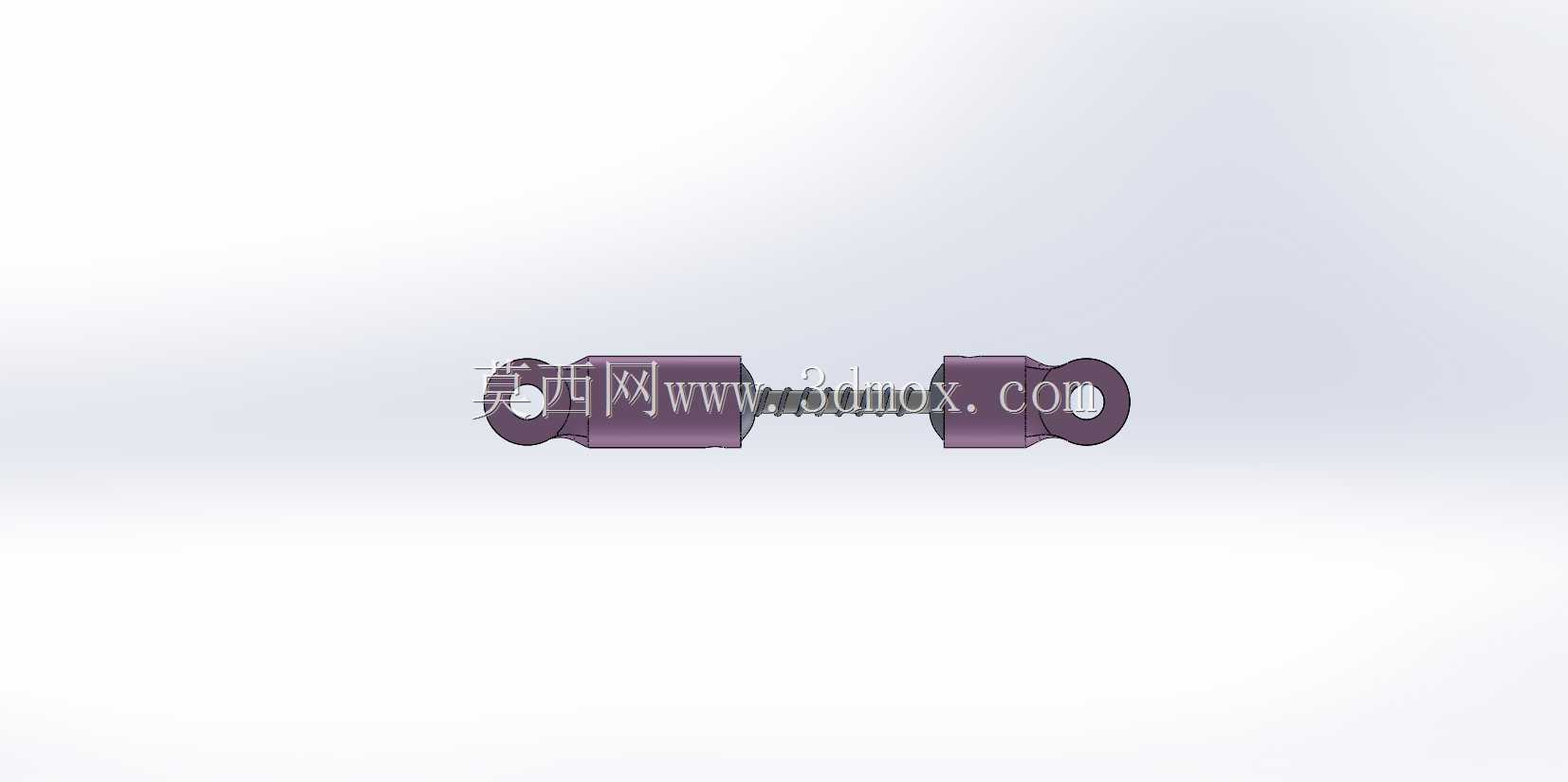

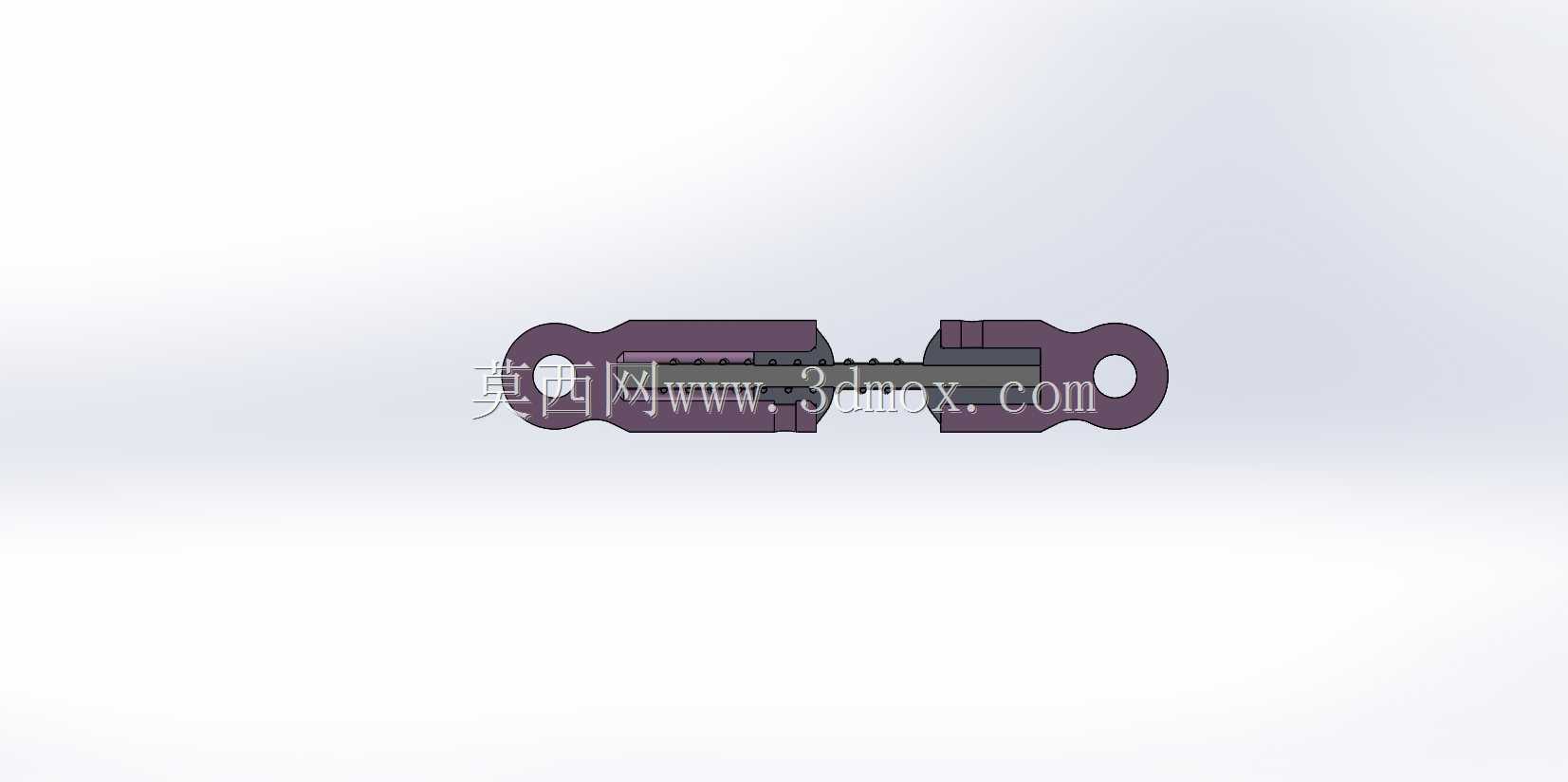

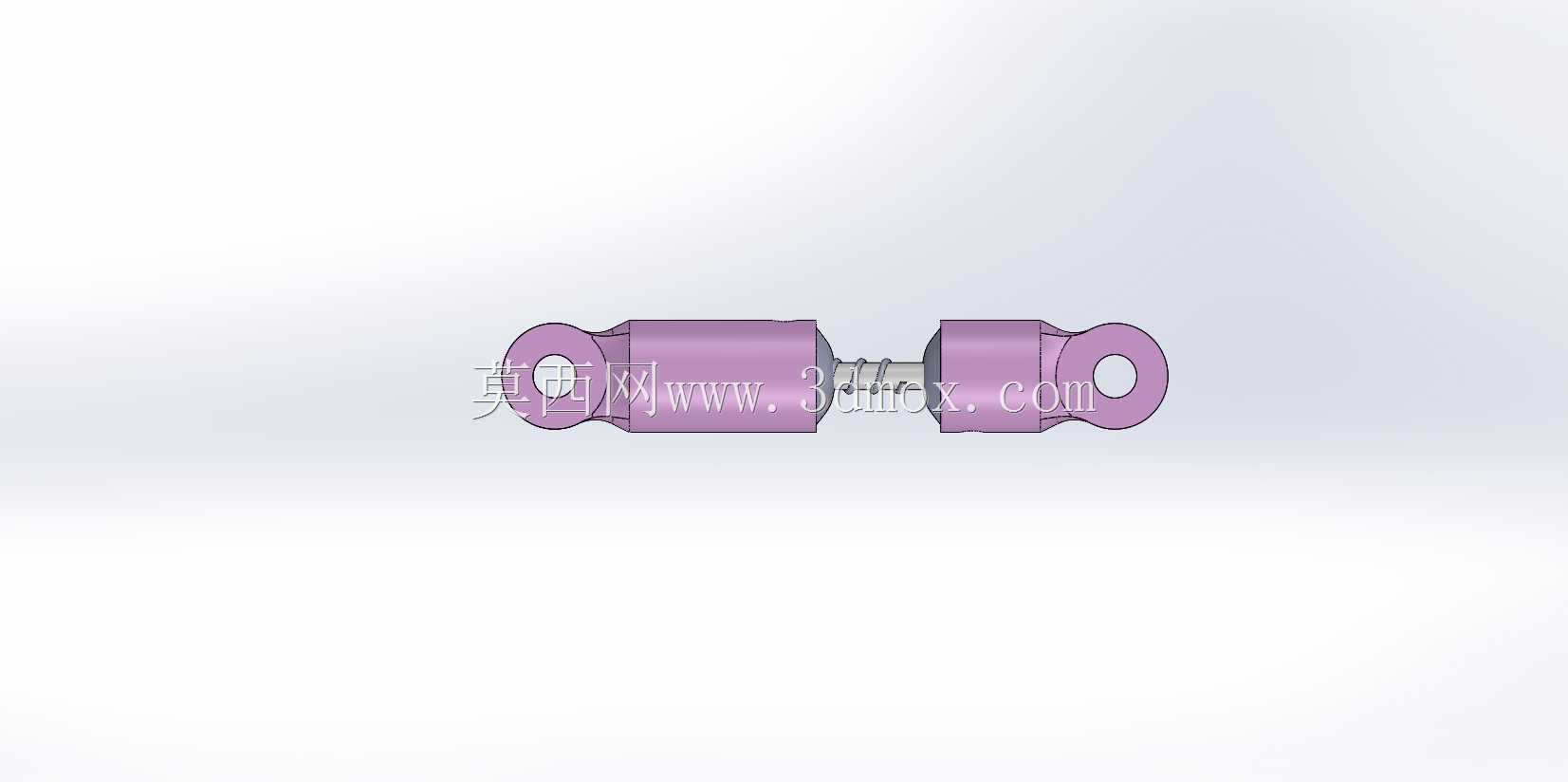

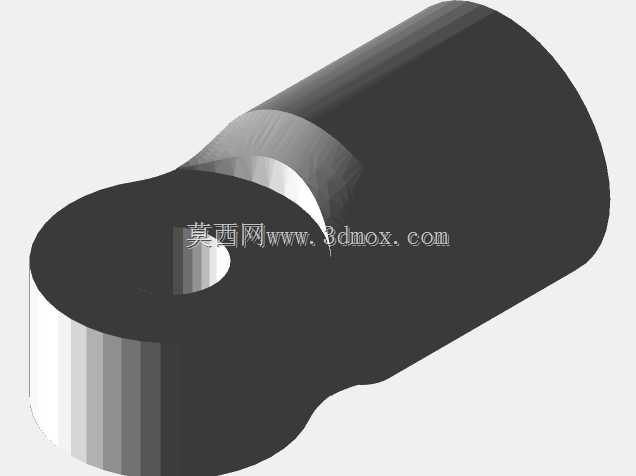

设计过程中优先考虑了结构的易装配性，整体采用分体式组合结构，两端的紫色硬质端件采用耐磨工程塑料材质，中间嵌套金属螺旋弹簧，弹簧两端与端件的定位柱采用间隙配合，装配时无需额外粘接或紧固件，直接将弹簧卡入两端定位槽即可完成组装，后期维护更换弹簧时也可快速拆解，无需破坏主体结构。端件外侧设计有定位凸台，可直接卡入对应安装位的卡槽内，无需额外设计复杂的连接支架，适配小型化设备的紧凑安装空间。

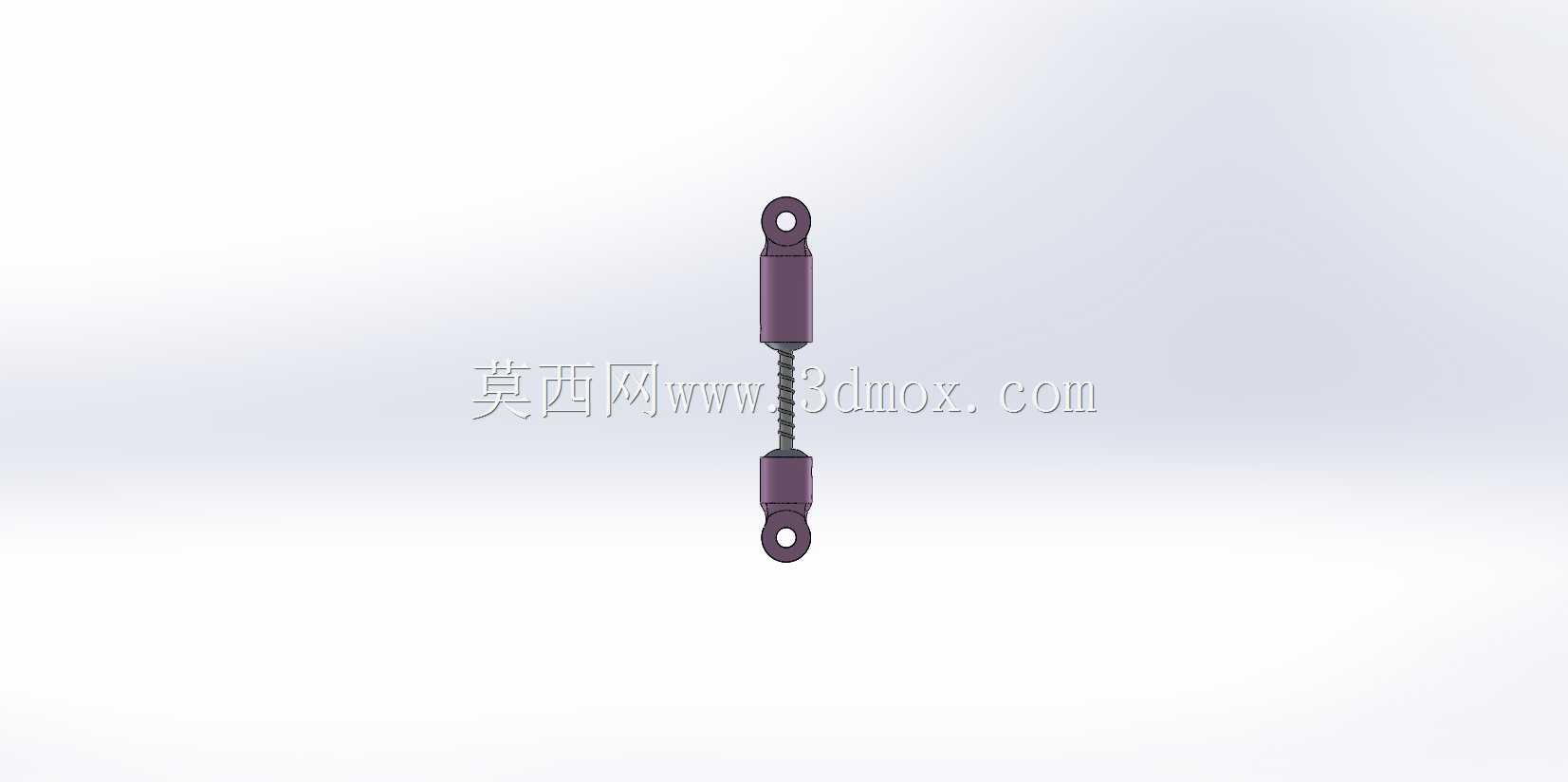

从安装边界来看，该减震结构完全伸展状态下总长度控制在65mm以内，压缩至极限行程时总长度不低于38mm，整体最大外径仅8mm，安装端的定位凸台直径为6mm，可适配安装孔直径6.2-6.5mm的安装位，径向预留的安装间隙不小于2mm即可避免运动过程中出现剐蹭。弹簧线径1mm，中径6mm，有效圈数为8圈，静态刚度经过测算可承受最大15N的轴向载荷，载荷超过阈值时弹簧并圈实现硬限位，避免弹簧出现塑性变形。

实际应用场景中，这类小型减震结构除了适配微型车辆的悬挂系统，还可用于小型自动化设备的隔振安装、精密电子设备的缓冲支座，甚至是桌面级3D打印机的运动部件减震，能够有效过滤高频小幅振动，提升设备运行的平稳性。设计时特意规避了复杂的曲面结构，所有零件均采用规则回转体与简单柱面结构，不管是采用机加工还是3D打印方式制作，都能快速完成生产，不需要特殊的工装夹具，单件生产的成本控制在极低水平。

结构的受力路径经过反复优化，轴向冲击力作用在端件上时，力直接沿着端件的定位柱传递到弹簧端面，弹簧均匀收缩吸收能量，端件的受力面做了1mm的圆角过渡，避免应力集中导致端件在受冲击时出现开裂。弹簧与端件的配合长度设计为5mm，即使在最大拉伸状态下，弹簧也不会从定位柱上脱出，保证结构在往复运动过程中的连接可靠性，不会出现零件脱落的失效问题。

不同于传统液压减震器的复杂密封结构，这款纯机械式弹簧减震结构没有密封腔、液压油等易损部件，不存在漏油、密封件老化的问题，在-20℃到60℃的环境温度范围内都能稳定工作，环境适应性更强，适合在户外小型设备、教学实验装置这类维护条件有限的场景下使用。建模过程中所有配合面都预留了合理的公差间隙，3D打印制作时无需做后期打磨处理即可顺利装配，降低了样件制作的门槛，结构设计从业者也可基于该模型修改弹簧参数、端件尺寸，快速衍生出适配不同载荷、不同安装空间的同类型减震结构，缩短同类产品的开发周期。
