30至40mm规格3D打印机散热风扇防护结构

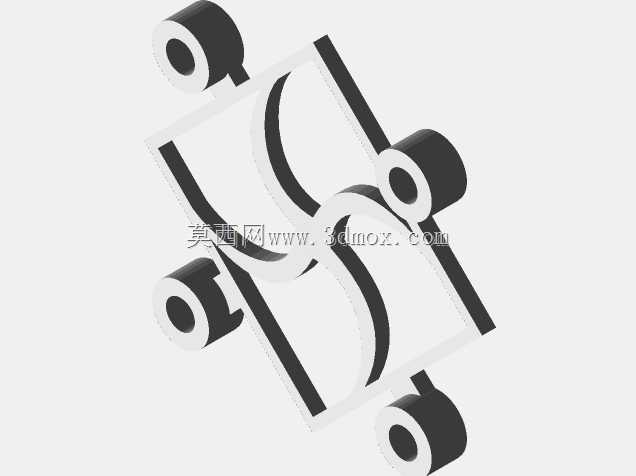

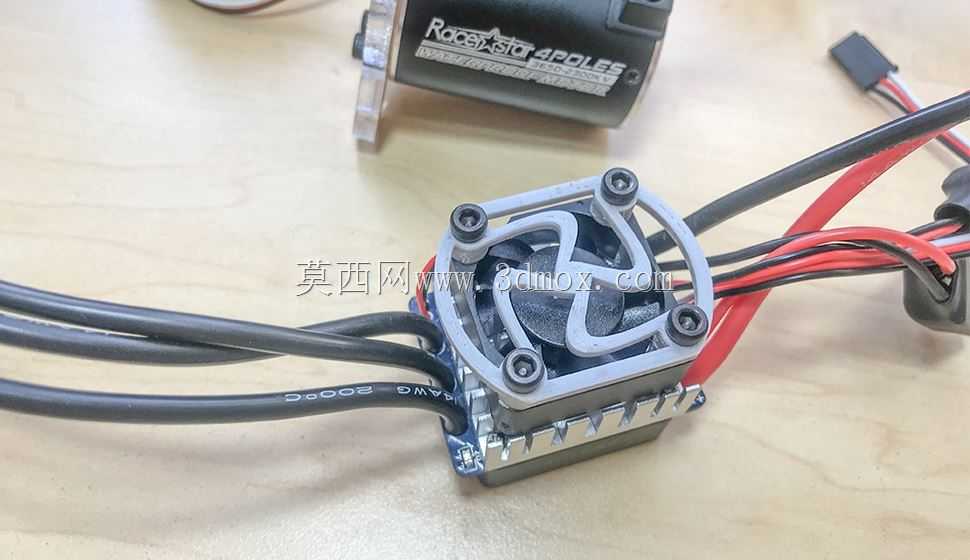

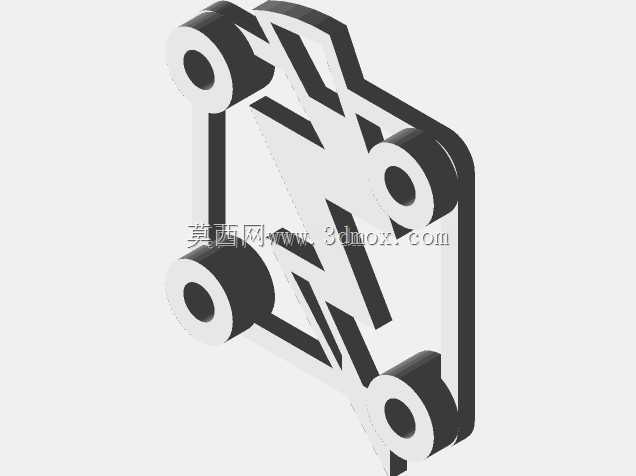

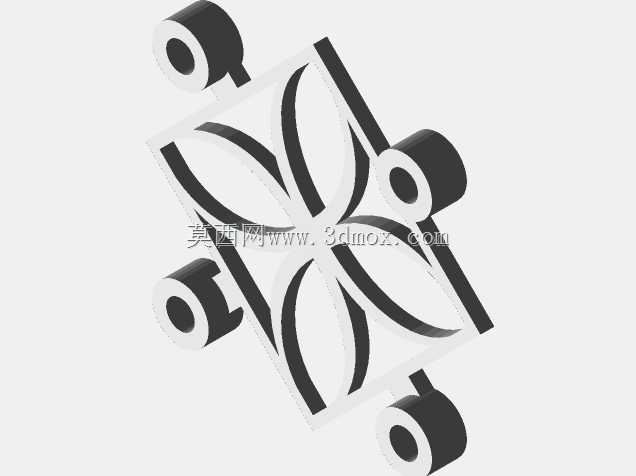

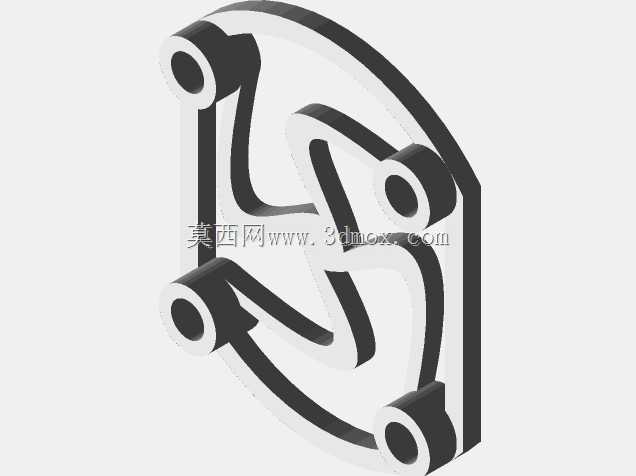

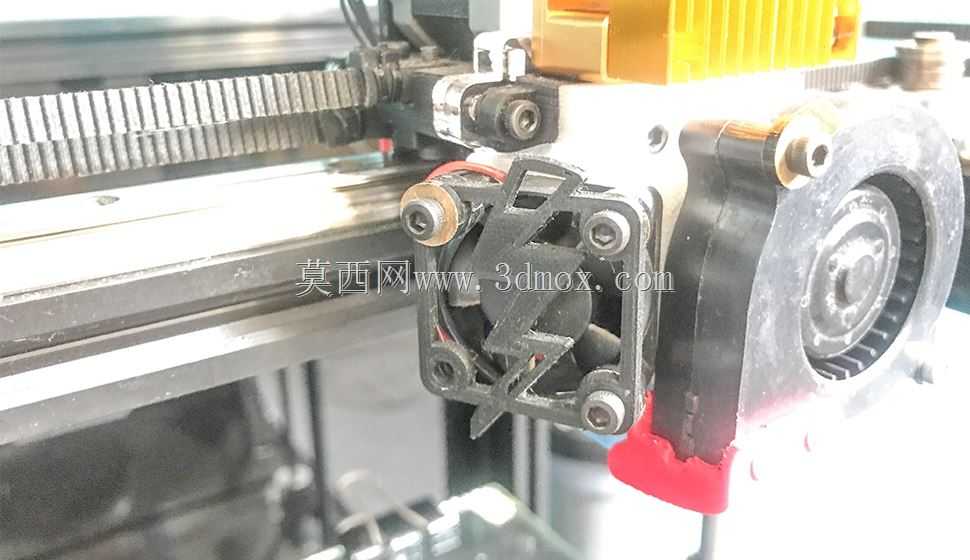

在桌面级FDM3D打印机的日常运行场景里，挤出端散热风扇的防护一直是容易被忽略但直接影响设备连续运行稳定性的细节——常规打印作业中，挤出头周边会持续产生打印耗材碎屑、拉丝残留，部分柔性耗材打印时还会出现翘边料头剐蹭风扇叶片的情况，轻则打断风扇动平衡产生异常震动与噪音，重则打坏扇叶导致散热失效，引发挤出端堵头、耗材碳化等连锁故障。这款适配30-40mm安装尺寸的风扇防护结构，正是针对桌面级3D打印机挤出端散热风扇的实际使用痛点设计，可直接覆盖对应尺寸的轴流散热风扇正面进风区域，在不明显阻碍进风效率的前提下，隔绝外部异物与扇叶的直接接触。从实际安装适配性来看，该防护结构的安装孔位完全匹配常规30mm、40mm轴流风扇的标准孔距，安装时无需对原有风扇固定结构做额外打孔改造，可直接利用风扇原有固定螺丝完成与风扇、挤出端散热风道的同轴固定，安装后整体突出风扇端面的厚度控制在极低范围，不会与打印平台、模型轮廓产生运动干涉，完全适配近程挤出、远程挤出等不同结构的挤出头组件布局。设计层面没有采用传统密集网格的防护方案，而是做了镂空式的支撑结构，在保证结构刚性的前提下尽可能缩减了遮挡面积，避免防护结构本身带来过大的进风阻力，保证散热风扇的实际进风量满足挤出端散热需求——毕竟对于挤出端散热来说，冷端温度的稳定直接关系到耗材熔融段的长度控制，一旦进风受阻导致冷端温度过高，耗材会在喉管内提前软化膨胀，直接引发堵头断料。同时防护结构的边缘做了圆弧过渡处理，没有尖锐棱角，日常维护拆装挤出头时不会划伤操作手部，也不会勾挂打印过程中产生的拉丝耗材，减少日常清理维护的工作量。从实际使用场景覆盖来说，除了常规的PLA、ABS等硬质耗材打印，这款防护结构在TPU、TPE等柔性耗材打印场景下的作用更为突出：柔性耗材打印时更容易出现料头翘曲、剐蹭挤出端的情况，没有防护的风扇很容易被翘起的柔性料头卷入扇叶间隙，导致风扇停转，而该防护结构的镂空间隙尺寸经过反复调整，既可以阻挡绝大多数打印过程中产生的料屑、翘边料头接触扇叶，又不会因为间隙过小积累粉尘碎屑，日常仅需用毛刷简单清扫即可完成维护，无需频繁拆卸清理。结构本身的壁厚设计兼顾了轻量化与抗冲击性，即便打印过程中出现平台调平失误、挤出头剐蹭打印平台的极端情况，防护结构也能先于风扇扇叶接触障碍物，吸收部分冲击能量，避免扇叶直接受撞击碎裂，降低设备意外故障后的配件更换成本。另外针对部分用户改装挤出端散热风道的需求，该防护结构的安装面做了平面度优化，可与常见的塑料散热风道、金属散热块端面紧密贴合，不会出现安装缝隙导致的漏风问题，保证散热风道的气流导向效率，让冷却气流精准吹向耗材挤出位置，提升模型打印时的层间冷却效果，减少悬垂面打印时的拉丝、垂坠缺陷。
