Prusa铝框结构熔融沉积成型打印设备

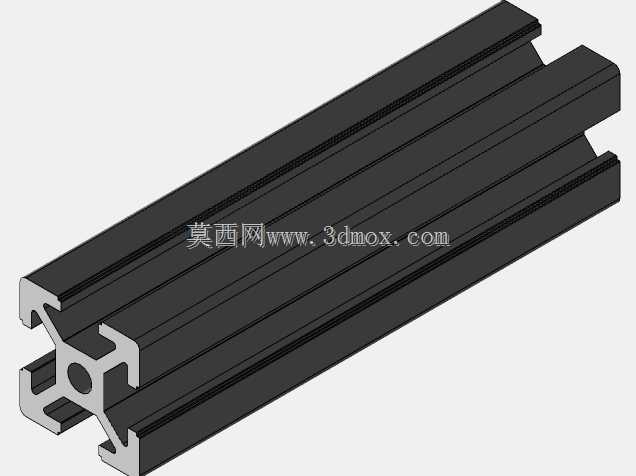

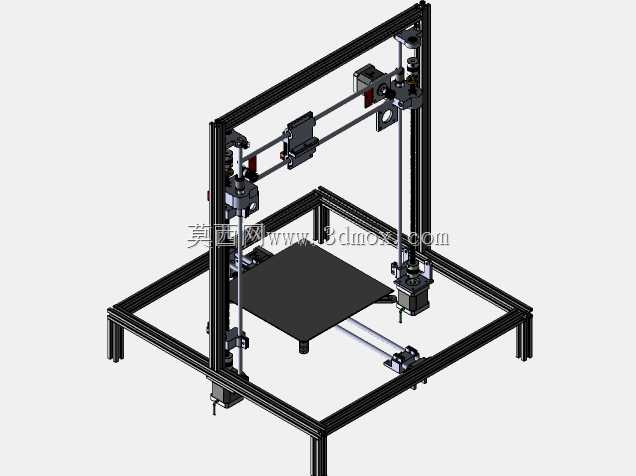

　　在桌面级增材制造场景中，这类铝框结构的打印设备主要面向个人创客、小型工坊、院校实验室的小尺寸制件快速成型需求，可完成PLA、ABS、PETG等常见热塑性耗材的熔融沉积成型，覆盖手板验证、工装夹具打样、创意零件制作、教学演示等实际使用场景，无需配套大型工业级设备的安装场地与配套气源，普通桌面即可完成部署。整套设备采用2020铝型材搭建核心框架，型材用量经过多轮迭代优化，在保证框架刚性的前提下控制整体自重，框架拼接处采用标准角码连接，安装时无需复杂焊接工序，普通内六角扳手即可完成整机组装，框架底部预留调平螺钉安装位，可适配不同平整度的桌面，调整后整机水平度可控制在0.1mm每米范围内，避免打印过程中因台面倾斜导致的制件翘边、

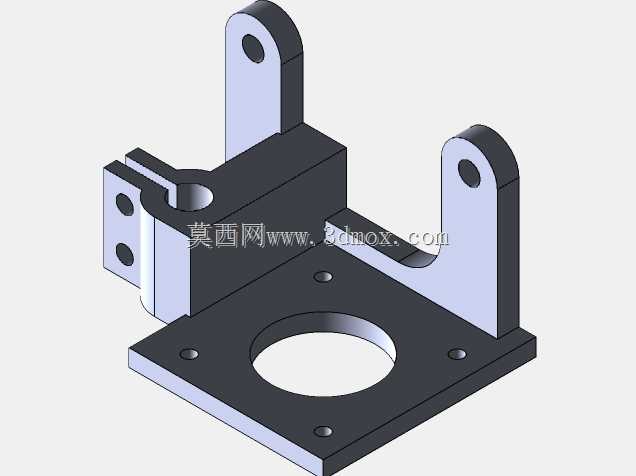

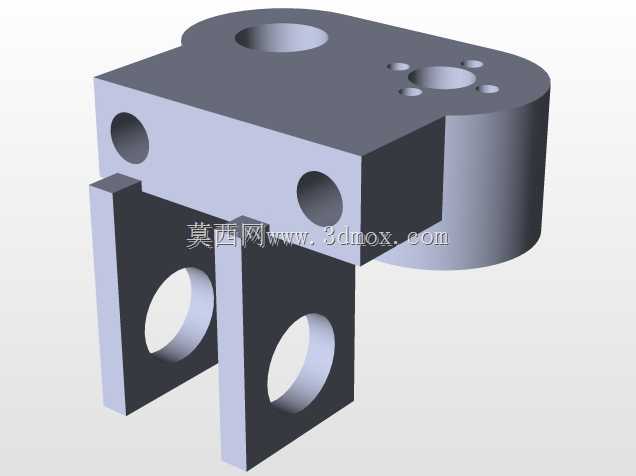

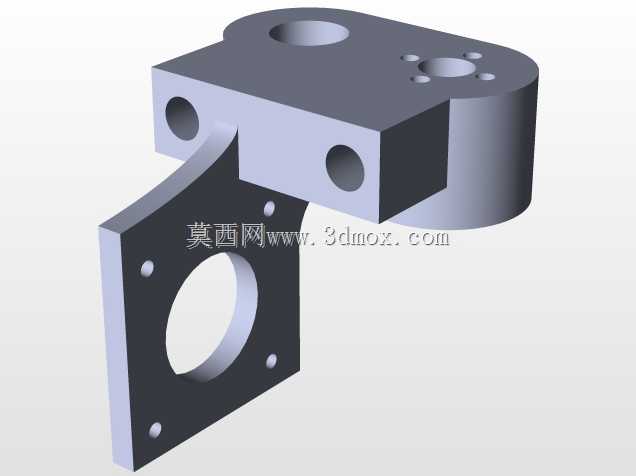

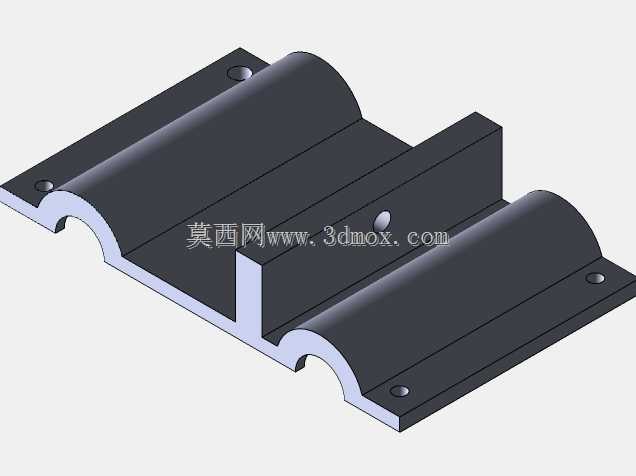

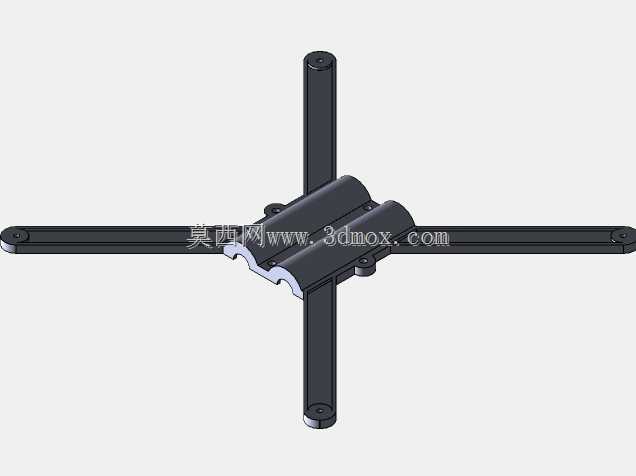

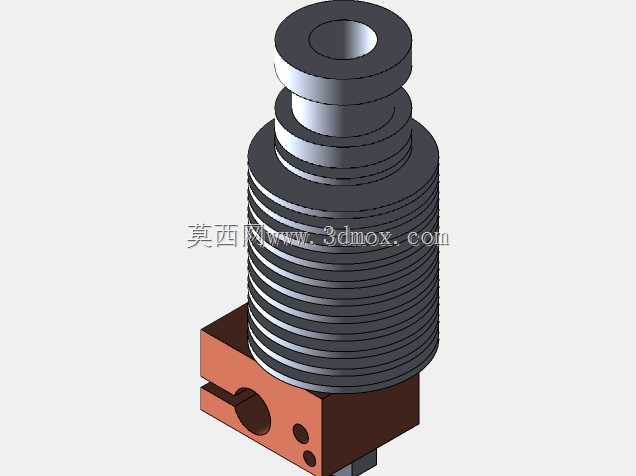

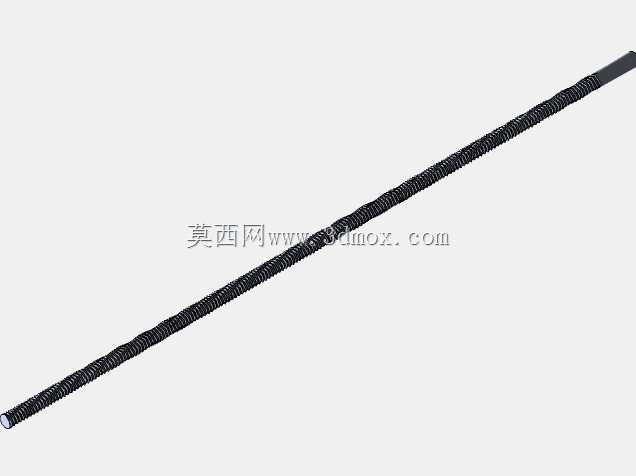

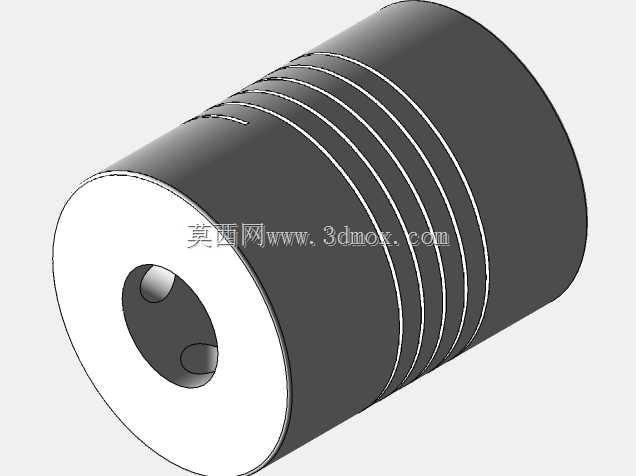

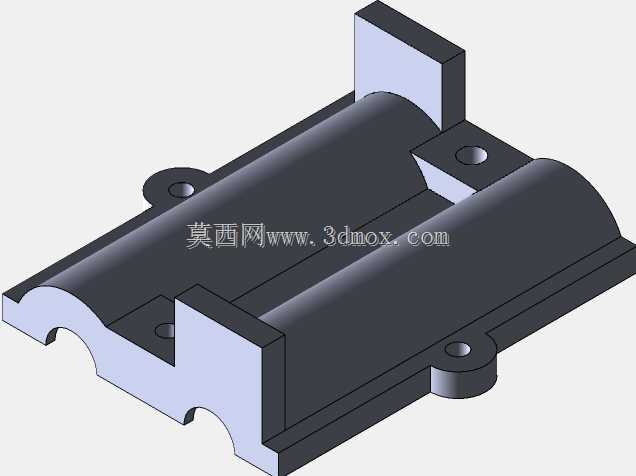

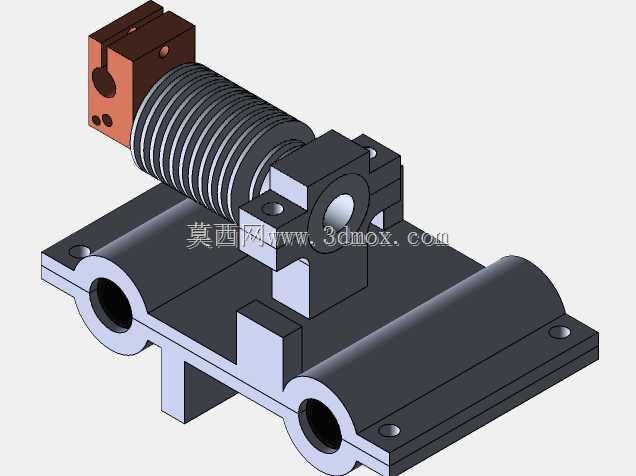

　　层纹偏移问题。运动模组部分采用笛卡尔坐标系布局，X轴通过光轴搭配线性轴承实现横向运动，Y轴负责成型平台的前后进给，Z轴采用双丝杠搭配光轴导向实现垂直方向的升降，各轴传动端通过挠性联轴器与步进电机连接，可抵消电机轴与丝杠的同轴度安装误差，避免传动过程中出现卡顿、异响问题，降低装配时的精度要求。挤出端采用垂直挤出结构，热端选用通用规格的V6型号，可兼容1.75mm直径的常规打印耗材，挤出机直接安装在X轴运动滑台上，缩短耗材送料路径，减少远端送料的阻力波动，提升软质耗材的打印适配性。成型平台采用平板结构，预留加热板安装位，可根据使用需求加装加热模块，降低大尺寸制件打印时的翘曲风险，平台与Y轴滑台通过可调螺钉连接，可手动调整平台平面度，

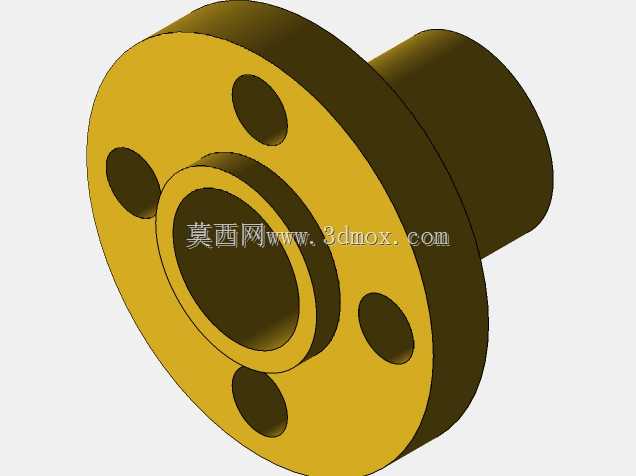

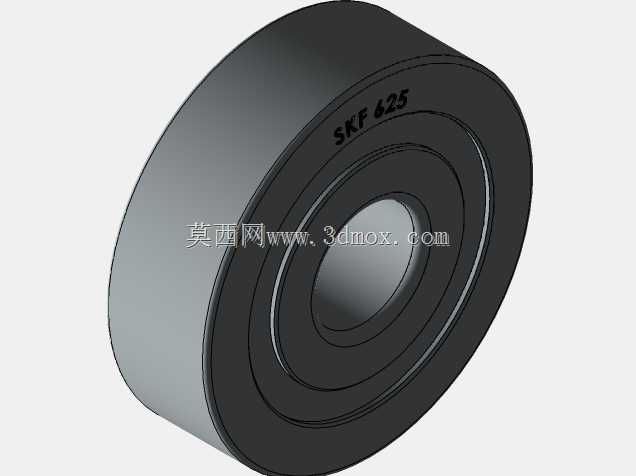

　　配合喷嘴高度校准实现首层耗材的均匀附着。设计过程中优先选用通用标准零部件，热端、联轴器、步进电机、线性轴承、丝杠螺母、深沟球轴承均采用市面流通量较大的标准型号，后期维护更换时无需定制特殊配件，降低全生命周期的使用成本；框架的型材槽道可直接嵌入走线槽，将电机线、热端加热线、温控线全部收纳在型材槽内，避免运动过程中线缆与运动部件发生干涉，同时提升整机外观整洁度。整机安装边界控制在桌面级设备常规尺寸范围内，宽度与深度均不超过500mm，高度不超过600mm，放置时仅需预留后侧100mm的走线与散热空间，左右两侧各预留50mm的操作空间即可，无需额外拓展安装区域。各轴的运动行程经过匹配设计，可覆盖200mm级别的常规打印尺寸，

　　满足绝大多数桌面级制件的成型需求，运动部件的重量经过优化，X轴滑台尽可能做轻量化处理，降低高速运动时的惯性冲击，提升打印过程中的运动稳定性，减少层纹错位的概率。Z轴的双丝杠布置在框架两侧，通过同步带连接实现双轴同步传动，避免单丝杠驱动导致的平台倾斜问题，保证升降过程中平台始终保持水平，提升大高度制件的打印精度。设备的所有安装孔位均在型材设计阶段提前预留对应位置，组装时无需二次钻孔攻丝，依靠型材本身的T型槽即可完成所有零部件的固定，大幅降低组装难度，即使是没有太多机械装配经验的使用者，也可按照装配流程完成整机组装调试。
