表面粗糙度标注辅助符号规范参考三维素材

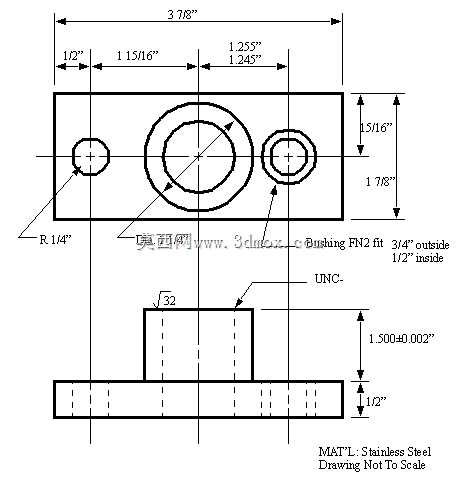

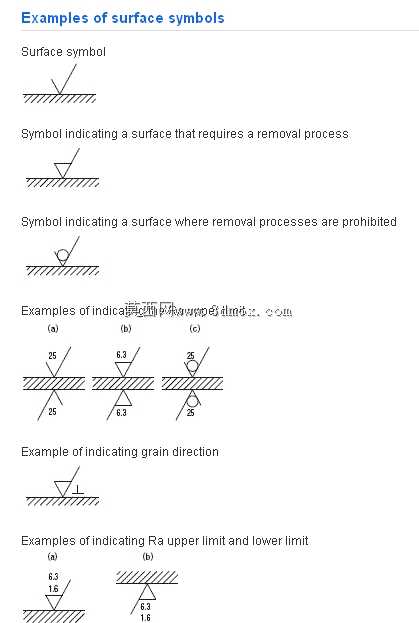

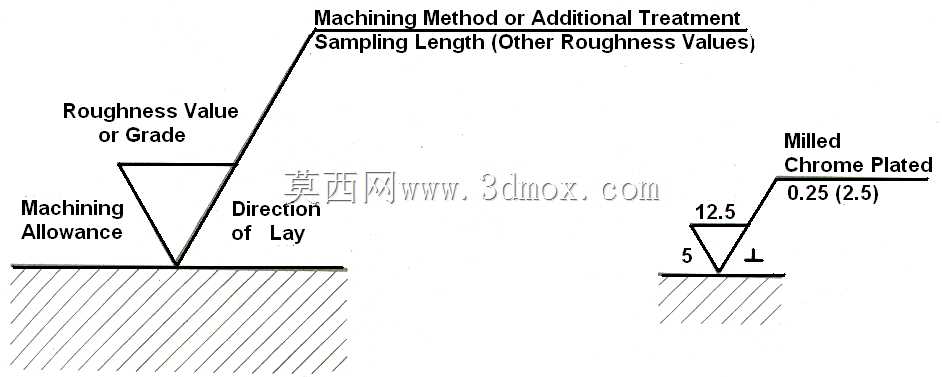

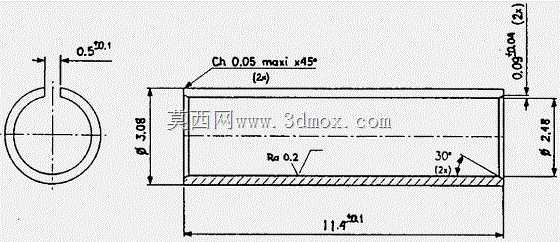

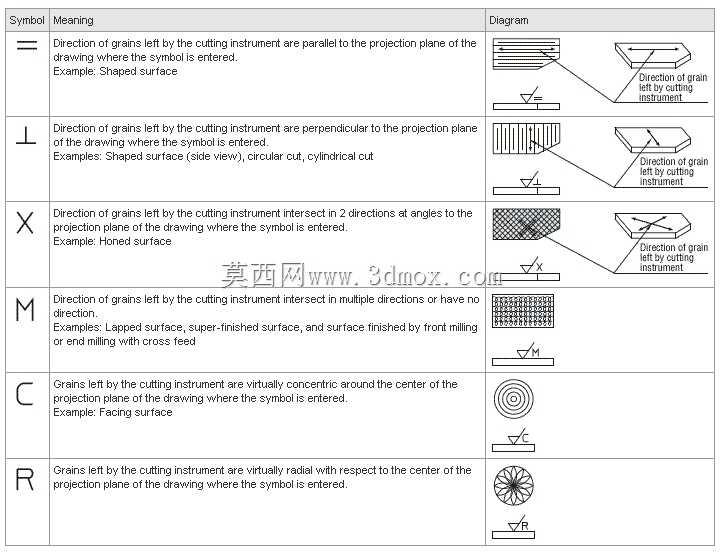

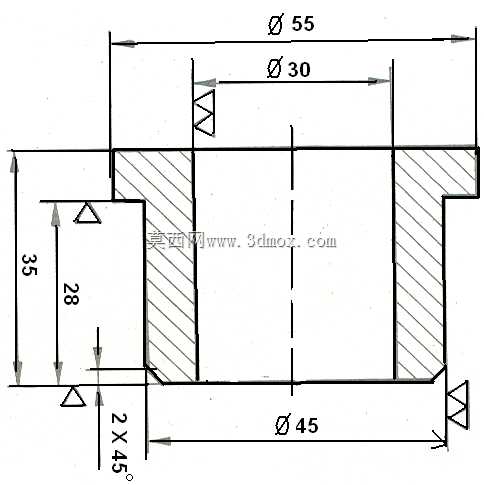

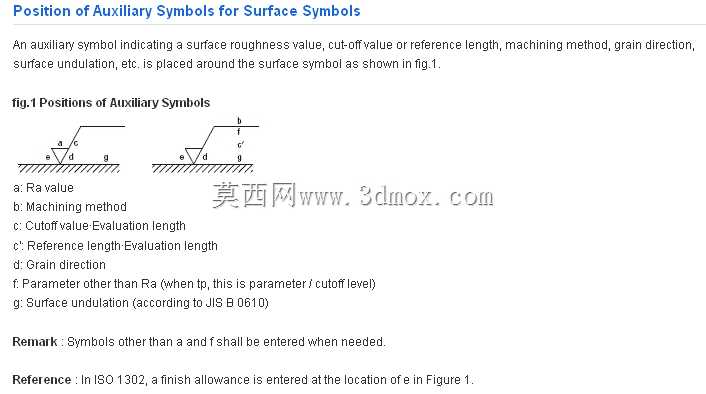

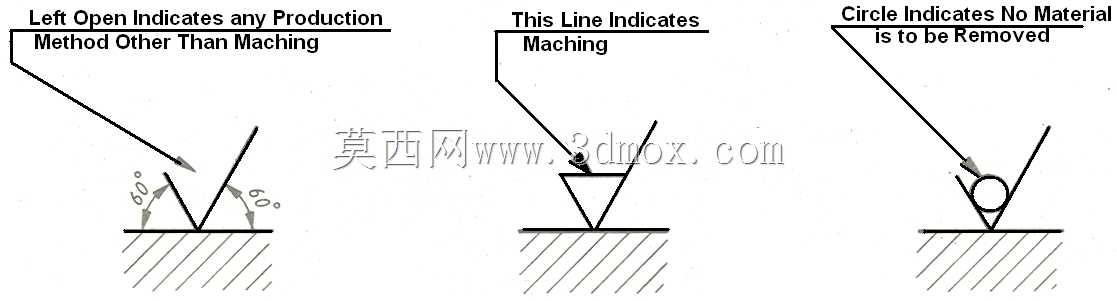

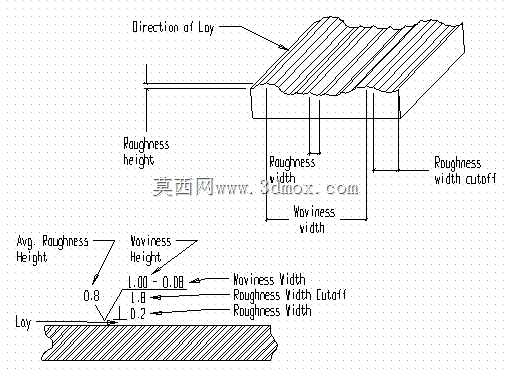

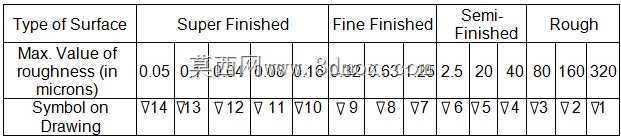

在机械加工全流程的图纸交互环节，表面粗糙度的标注准确性直接决定了加工端对工件表面质量要求的理解偏差率，这套标注符号体系的三维呈现素材，核心是把JIS标准中粗糙度符号周边各辅助符号的摆放位置、指代含义做了具象化的拆解，避免设计人员在出图时出现符号错位、参数标注位置错误的问题。从车间实际加工的场景来看，不管是普通车床的外圆车削、平面磨床的精磨加工，还是加工中心的铣削工序，技术人员拿到图纸第一眼就会通过粗糙度符号判断加工余量、进给参数以及是否需要后续的抛光、镀层处理，要是辅助符号的位置标错，比如把加工方法标注到了 grain direction 的位置，或者把截止长度的参数写到了表面波纹度的区域，很容易让班组误解工艺要求，轻则导致工件表面质量达不到装配要求，重则造成整批零件报废，增加不必要的生产成本。这套素材在设计的时候，没有做多余的艺术化处理，完全贴合工程制图的实际标注习惯，把每个位置的符号对应含义做了清晰的对应：标注在粗糙度符号左上角a位置的是粗糙度核心数值，也就是大家常用的Ra值参数，这是加工人员判断表面光洁度要求的核心依据；b位置预留的是加工方法的标注区域，比如车削、磨削、铣削、电镀这类工艺要求都要标注在这个位置，方便工艺人员提前编排工序流程；c位置对应的是参考长度也就是评定长度的参数，针对不同粗糙度等级的工件，评定长度的取值直接影响检测环节的结果判定，比如高精度的轴承配合面，评定长度的取值会比普通安装面更长，避免因局部加工缺陷导致检测误判；d位置是加工纹理方向的标注区，比如密封面要求的圆周纹理、滑动配合面要求的轴向纹理，都要在这个位置标注对应的符号，防止加工时走刀方向错误导致配合面漏油、磨损过快的问题；f位置用来标注除Ra之外的其他粗糙度参数，比如tp值这类支撑长度率参数，在有密封要求、耐磨要求的配合面设计中经常会用到；g位置对应的是表面波纹度参数，针对高精度主轴、导轨这类对中高频振动敏感的零件，表面波纹度的要求直接影响设备运行的振动值和噪音水平。从安装边界和尺寸适配的角度来说，这套符号素材的比例完全符合机械制图的国标字号规范，在A0到A4的不同幅面图纸中插入时，只需要按照对应图纸的字号比例缩放即可，不会出现符号变形、线条粗细不均的问题，符号的线条宽度、三角形的夹角、各标注区域的留白比例都和标准制图规范保持一致，不需要设计人员再手动调整符号的尺寸比例，能大幅提升出图效率。很多刚入行的设计人员在标注粗糙度的时候，经常会混淆辅助符号的摆放位置，比如把加工余量的数值标到参数区，或者遗漏评定长度的标注，导致检测环节和加工环节出现信息差，这套三维化的符号参考素材，能让设计人员直观看到每个参数对应的正确位置，在三维建模的工程图模块中直接调用时，也能保证标注的规范性，避免在图纸审核环节反复修改。在工装夹具的设计场景中，比如定位销的配合面、夹具的夹紧支撑面，不同位置的粗糙度要求差异很大，定位面的粗糙度通常要求在Ra0.8到Ra1.6之间，而夹紧面的粗糙度只需要Ra3.2就足够，要是标注时符号位置出错，把非加工面的符号标到了定位面位置，会直接导致夹具的定位精度达不到要求，加工出来的工件尺寸超差。还有在液压阀块的设计中，阀孔的内表面粗糙度直接影响液压系统的内泄量，要是粗糙度标注时把加工纹理的方向标错，加工出来的阀孔纹理是轴向的，会大幅增加内泄风险，而正确的圆周纹理标注能让密封件的使用寿命提升30%以上，这套符号素材把每个标注区域的边界做了清晰的划分，设计人员在标注时只需要把对应参数放到指定区域即可，不用再反复查阅制图标准核对位置。另外在零部件检测环节，质检人员也是通过图纸上的粗糙度符号确定检测位置和检测参数，要是符号标注位置混乱，质检人员会错把非检测面当成关键面检测，浪费检测时间，甚至漏检关键配合面的粗糙度，导致不合格品流到装配环节，造成后续的设备故障。
